Informations sur le produit
| Spécification | de l'article |
| Type de produit | Bloc de manchon en treillis en aluminium/bloc de levage de tour |
| Marque | Scène du Dragon |
| Type de connexion de ferme | Ferme à broche |
| Options de fermes compatibles | 290 × 290 mm / 390 × 390 mm / 400 × 400 mm |
| Options de taille de bloc de manchon | 500 × 600 mm / 520 × 760 mm / 600 × 760 mm |
| Fonction principale | Connexion tour-poutre dans les systèmes de fermes de soutènement au sol |
| Matériel | Aluminium |
| Application | Ferme de toit / Ferme d'éclairage / Support LED / Tour de support au sol |
| Compatibilité personnalisée | Disponible selon les dimensions des fermes |
Description du produit

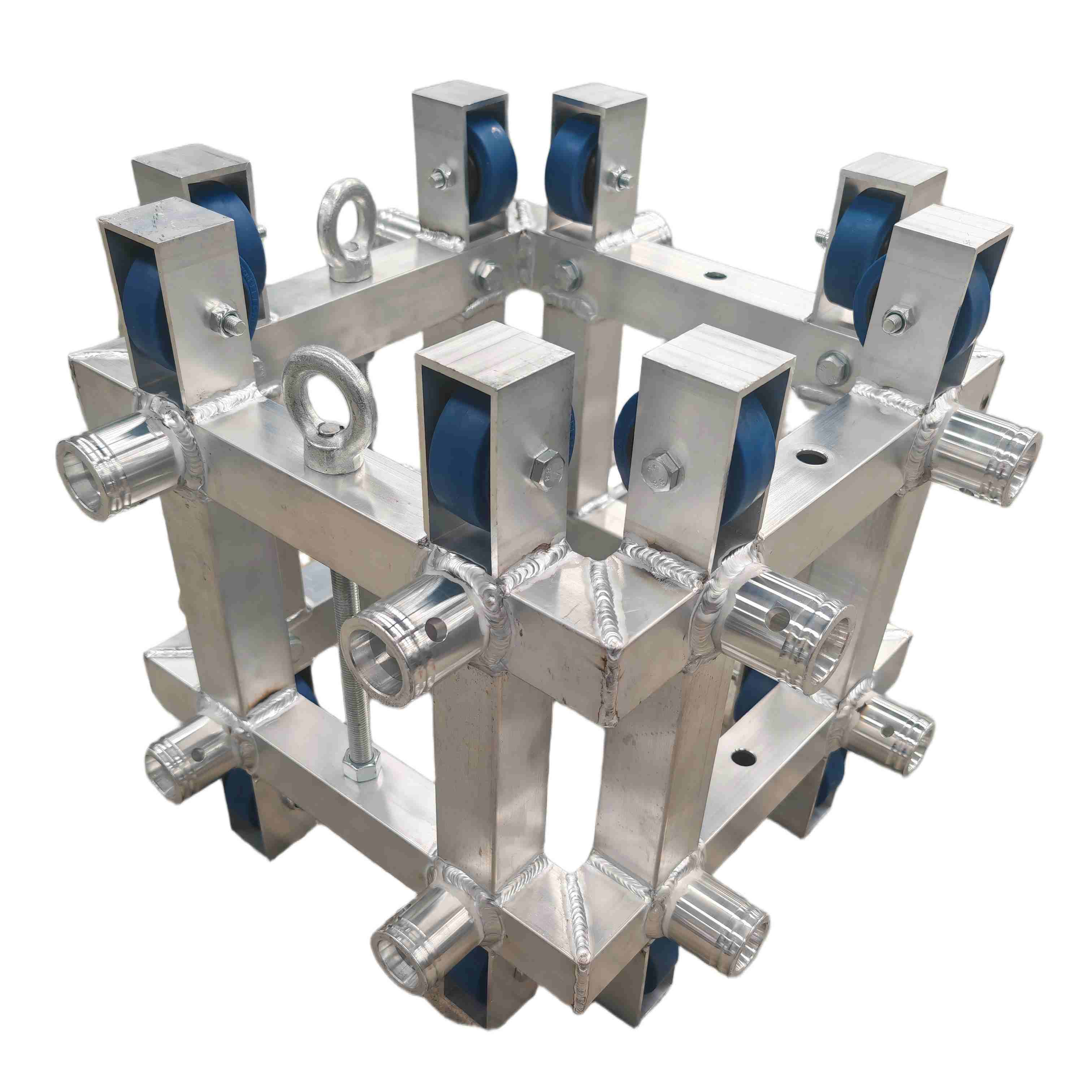

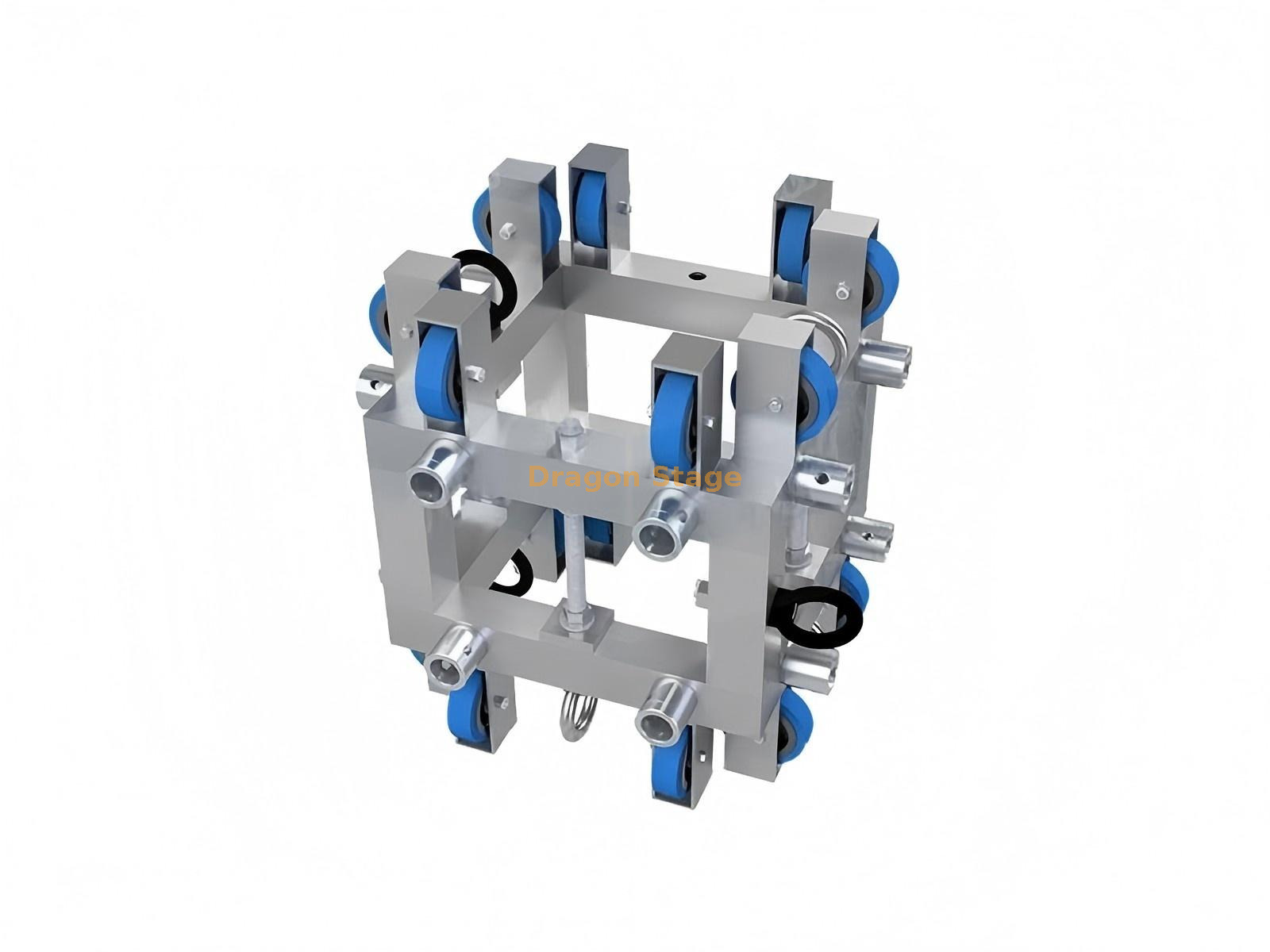

Le bloc de manchon en treillis en aluminium DragonStage est l'un des principaux composants de connexion utilisés dans un système de tour de soutènement modulaire.
Son travail pratique consiste à relier la ferme de tour verticale à la ferme à poutres horizontales , créant ainsi la jonction principale utilisée dans les structures temporaires de toit, d'éclairage, de LED et de fermes événementielles.
Dans un système complet de soutènement, le bloc de manchon fonctionne avec des composants tels que :
ferme de tour
base
section de charnière
partie supérieure
palan ou équipement de levage
ferme à poutre horizontale
stabilisateurs et accessoires associés
Pour les autres composants utilisés dans le même système de tour, voir Éléments typiques de la tour..
Si vous sélectionnez des sections de ferme droites correspondantes, voir Ferme à broche standard..
Bloc de manchon de tour en aluminium pour 400*400/400*600mm
Fabriqué en aluminium léger et de haute qualité, facile à transporter et à installer
Soigneusement fabriqué par des soudeurs certifiés, avec certifications CE, TUV et SGS.
Disponible en plusieurs longueurs pour les artistes mobiles, les productions, les boîtes de nuit et les magasins de détail
Cet aluminium brossé durable et léger absorbe et reflète la lumière, donnant à votre installation une apparence polie et attrayante.
Compatibilité des fermes disponibles
Cette page produit propose actuellement des options de blocs de manchon pour :
ferme à emboîtement de 290 × 290 mm
ferme à broche de 390 × 390 mm
ferme à emboîtement de 400 × 400 mm
Ces dimensions font référence à différentes configurations de systèmes de fermes.
Cependant, les dimensions nominales ne suffisent pas à elles seules à garantir la compatibilité.
Lors du remplacement d'un bloc de manchon ou d'une ferme de connexion acheté auprès d'un autre fabricant, veuillez également confirmer :
dimensions extérieures de la ferme
espacement central du tube principal
emplacement du connecteur
dimensions du robinet
profil de la tour
position de connexion poutre-treillis
dimensions du bloc manchon existant
Ceci est particulièrement important lors du mélange d’équipements existants avec des pièces nouvellement fabriquées.
Pour les autres familles de fermes, voir Ferme en aluminium.
Tailles de blocs de manchon disponibles
La liste des options de produits existants :
500×600mm
520×760mm
600×760mm
Il s'agit de différentes configurations de blocs de manchons proposées sur la page produit actuelle. Stade du Dragon
La version correcte doit être sélectionnée en fonction de la ferme de la tour, de la ferme de poutre, de la géométrie du connecteur et de la disposition de connexion requise.
Si vous possédez déjà un système de tour existant, il est préférable de nous envoyer les mesures originales des blocs de manchons plutôt que de sélectionner uniquement parmi la série F nominale ou la taille de ferme extérieure.
Que fait un bloc de manchon dans une tour de soutènement au sol ?
Un bloc de manchon n'est pas simplement un autre connecteur d'angle.
Dans un système de tour typique, il agit comme un nœud de connexion autour de la tour verticale , permettant à la grille en treillis horizontale ou à la structure de poutre d'être connectée à la tour.
En fonction de la configuration complète du système, il peut être utilisé dans le cadre du système de levage qui élève la structure en treillis horizontale le long de la tour lors de l'installation.
C'est pourquoi ce composant se retrouve couramment dans :
Systèmes de toiture avec soutènement au sol
Systèmes de fermes d'éclairage
Structures de support LED
Tours en treillis de concert
Structures événementielles temporaires
Pour les applications de support au sol liées aux LED, voir Ferme de support au sol LED.
Pourquoi la compatibilité est importante
Un bloc de manchon se trouve à l’une des interfaces les plus importantes d’un système de tour de soutènement au sol.
Une unité peut sembler similaire extérieurement mais ne pas correspondre en raison de différences dans :
largeur de la tour
largeur de la poutre et de la ferme
espacement des trous de connexion
position du robinet
espacement des tubes principaux
géométrie du connecteur
roue à manchon ou agencement de guidage
Donc, si vous possédez déjà un système de fermes, la bonne question n’est pas simplement :
'Est-ce 290 mm ou 400 mm ?'
Une vérification plus utile est :
'Ce bloc de manchon correspond-il à la géométrie réelle de la tour et des poutres que j'ai déjà ?'
Ceci est particulièrement important pour les sociétés de location qui maintiennent des inventaires mixtes provenant de différents fournisseurs.
Applications typiques
Ce bloc de manchon peut être utilisé dans le cadre de :
Systèmes de fermes de soutènement au sol
Tours de fermes de toit en aluminium
Structures d'éclairage de concerts
Ferme de support d'écran LED
Ferme de scène de festival
Structures d'exposition
Systèmes de production en tournée
Remplacement ou extension des systèmes de tours existants
Pour les connecteurs et le matériel associés, voir Accessoires du système de fermes..
Avant de commander
Pour confirmer le bon bloc de manchon, veuillez fournir :
Taille extérieure de la ferme de tour
Taille extérieure de la ferme à poutres
Dimensions du connecteur mâle
Espacement des tubes de centre à centre
Dimensions des manchons existants
Photos de la connexion de la tour et des poutres horizontales
Quantité requise
Qu'il s'agisse d'un nouveau système ou du remplacement d'équipement existant
Si possible, envoyez une vue de face, une vue latérale et un gros plan de la position du connecteur.
C'est beaucoup plus sûr que de sélectionner uniquement par nom de modèle.
Note technique importante
La page produit actuelle confirme les options de taille de ferme et de bloc de manchon disponibles, mais elle ne fournit pas de charge de levage admissible vérifiée, de capacité de charge structurelle, de facteur de sécurité ou de calcul complet du système de tour pour ce produit individuel. Stade du Dragon
Par conséquent, ce produit doit être traité comme un composant au sein d’un système complet de tour en treillis..
Sa présence à elle seule n’établit pas la charge admissible de l’ensemble du toit, du mur LED, du réseau d’éclairage ou de la structure de soutènement au sol.
FAQ
A quoi sert ce bloc manchon ?
Il est utilisé pour connecter une ferme à poutres horizontales à une tour verticale dans un système de fermes de soutènement au sol.
Quelles tailles de fermes sont disponibles ?
La page produit actuelle répertorie les options pour les fermes à emboîtement Dragon Stage . de 290 × 290 mm, 390 × 390 mm et 400 × 400 mm.
Quelles tailles de blocs de manchons sont disponibles ?
Les options actuelles incluent 500 × 600 mm, 520 × 760 mm et 600 × 760 mm . Dragon Stage.
Un bloc de manchon est-il identique à un bloc de coin ?
Non. Un bloc de coin est normalement une jonction de fermes fixes. Un bloc de manchon est spécifiquement utilisé autour d’une tour dans le cadre d’un système de connexion et de levage au sol.
Peut-il être utilisé avec une ferme d'un autre fabricant ?
Peut-être, mais la compatibilité doit d'abord être vérifiée. Les fermes ayant la même taille extérieure nominale peuvent toujours avoir des positions de connecteurs ou un espacement des tubes différents.
Puis-je l'utiliser en remplacement d'un bloc de manchon existant ?
Oui, mais veuillez fournir les dimensions et les photos du bloc de manchon d'origine et des fermes assorties avant la production.
Différentes tailles de fermes peuvent-elles être connectées via le bloc de manchons ?
Le bloc de manchon peut être configuré pour différentes dispositions de tour et de poutre, mais la configuration exacte du connecteur doit être confirmée avant la fabrication.
Le bloc de manchon détermine-t-il la capacité de charge de l'ensemble de la tour ?
La capacité structurelle complète dépend de la tour, des poutres, des connexions, du système de levage, des travées, des charges et de la configuration globale.
Quelles informations dois-je envoyer pour un devis ?
Veuillez fournir la taille de la tour, la taille de la poutre, les dimensions des connecteurs, les dimensions du manchon, des photos ou des dessins et la quantité requise.
Pourquoi choisir DragonStage
DragonStage fournit des systèmes complets de fermes en aluminium ainsi que des composants de tour individuels et des pièces de rechange.
Pour les commandes de blocs à manchons, en particulier les composants de remplacement, l'étape importante consiste à faire correspondre la géométrie réelle de votre système existant plutôt que de se fier uniquement au nom nominal de la ferme.
Cela permet de réduire les problèmes de compatibilité lorsque les clients étendent, réparent ou reconfigurent un système de support au sol existant.
