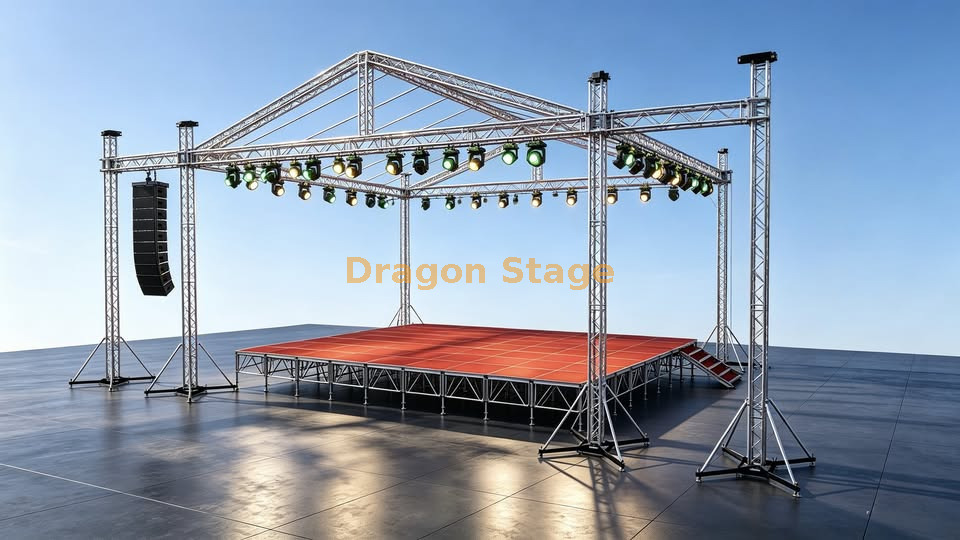

Système de fermes de toit en aluminium à cadre en A de 12x9x8m avec ailes de haut-parleur de 2m pour les événements de concert
Brève description
Le système de fermes de toit en aluminium DragonStage 12x9x8m est une structure de concert extérieure modulaire conçue pour la toiture de scène temporaire, l'éclairage, le son et la production d'événements en direct. La charpente principale mesure environ 12 m de large × 9 m de profondeur × 8 m de haut , avec deux structures d'ailes latérales pour le support des haut-parleurs ou des équipements événementiels auxiliaires, des tours de levage manuelles et un auvent de toit en PVC.
Informations sur le produit
| Spécification | de l'article |
| Marque | Scène du Dragon |
| Type de produit | Système de fermes de toit en A/en pente |
| Taille de la structure principale | 12 m de largeur × 9 m de profondeur × 8 m de hauteur |
| Botte de poutre principale | CS389 × 389 |
| Tube de faisceau principal | 50 × 3,0 mm |
| Ferme de la tour principale | CS289 × 289 |
| Ferme de toit | CS289 × 289 + ferme d'échelle CL30 |
| Tours principales | 4 ensembles |
| Palans manuels | 4 pièces, 2 tonnes |
| Longs stabilisateurs | 16 PCS |
| Ailes latérales | 2 ensembles |
| Largeur de l'aile | Env. 2 m chacun |
| Tours d'ailes | 2 ensembles |
| Couverture de toit | Auvent en PVC, bleu ou couleur personnalisée |
| Application principale | Concert / Festival / Événement en plein air |
| Poids d'emballage | Env. 2200 kg |
| Volume d'emballage | Env. 12cbm |
| Personnalisation | Disponible |
Description du produit
Le système de fermes de toit en aluminium DragonStage 12x9x8m est une structure de support de toit modulaire complète pour les concerts, les festivals, les événements religieux, les représentations publiques et autres productions temporaires en plein air.
La structure principale en treillis mesure environ 12 m de large, 9 m de profondeur et 8 m de haut . Les poutres horizontales principales utilisent des fermes carrées CS389 × 389 , tandis que les tours verticales et les composants de la charpente utilisent des fermes en aluminium CS289 × 289..
Le toit en pente est construit à partir de poutres supérieures, de poutres obliques, de fermes en échelle, d'éléments de connexion au toit, de pinces et d'un auvent en PVC. Cela crée une structure aérienne couverte adaptée à l'éclairage, au son et à d'autres équipements de production d'événements, sous réserve de la configuration finale du projet.
Pour d'autres types et dimensions de toit, voir Fermes de toit et Système de fermes de toit à cadre en A typique..
volume d'emballage: 12cbm
poids d'emballage: 2200kg
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre de 12h00 (avant) | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0 pièces |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0 pièces |
| Poutre de 9,00 m (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0 pièces |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0 pièces |
| Pilier de 7,00 m | 4 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 8pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0 pièces |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 4 pièces |
| cube de poutre | Cube à robinet 389x389 | 0 pièces |
| Tour à ossature | Bloc de manchon de robinet S | 4 pièces |
| Base en acier s | 4 pièces |
| Section supérieure S | 4 pièces |
| Hoist manuel, BA05 2TONS | 4 pièces |
| Section de charnière de robinet, hauteur 1m | 4 pièces |
| Élingue de fibres, BA04,2 tonnes 3M | 4 pièces |
| Long stabilisateur | 16pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 2 ensembles | 1,20 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Poutre supérieure de 9,00 m | 1 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 3 pièces |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0 pièces |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0 pièces |
| 6,20 m poutre oblique | 4 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4 pièces |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4 pièces |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 4 pièces |
| Bouchette d'échelle de 6,20 m | 8 ensembles | 3,00 m | 50 × 3,0 | CL30 289 * 50 | 8pcs |
| 2,00 m | 50 × 3,0 | CL30 289 * 50 | 8pcs |
| 1,20 m | 50 × 3,0 | CL30 289 * 50 | 8pcs |
| Composants du toit |
| Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 2pcs |
| Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 0 pièces |
| Plaque de connexion à la pince | 2pcs |
| Pince unique | 16pcs |
| Pince à double | 8pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 194.16 | 1pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre d'ailes de 2,00 m | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0 pièces |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0 pièces |
| Pilier Ailes 7,00 m | 2 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4 pièces |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0 pièces |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Tour des ailes | Bloc de manchon de robinet S | 2pcs |
| Base en acier s | 2pcs |
| Section supérieure S | 2pcs |
| Hoist manuel, BA05 2TONS | 2pcs |
| Section de charnière de robinet, hauteur 1m | 2pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 2pcs |
| Long stabilisateur | 8pcs |
| Accessoire de ferme |
| Coupleur conique et clip et épingle de safrty | entier
|
Structure de support au sol principale
La structure principale utilise quatre tours de levage.
Chaque système de tour comprend :
Bloc de manchon de robinet
Socle en acier
Section supérieure
Palan manuel de 2 tonnes
Section de charnière à emboîtement de 1 m
Élingue en fibre de 2 tonnes
Longs stabilisateurs
Cette configuration permet d'assembler la structure de toit horizontale à une hauteur de travail inférieure, puis de la soulever le long des tours dans le cadre du processus d'installation.
Pour les principes généraux de montage, voir Méthodologie d'installation pour les systèmes de scènes, de fermes et d'échafaudages modulaires..
Pourquoi utiliser des ailes latérales séparées ?
Un avantage pratique de cette configuration est que les haut-parleurs ou les équipements auxiliaires n'ont pas besoin d'occuper la poutre principale du toit.
La séparation des structures des ailes donne à l'équipe de production plus de flexibilité pour organiser :
éclairage principal du toit
équipement visuel de scène
systèmes audio gauche/droite
équipement événementiel supplémentaire
Cela peut rendre la présentation globale du concert plus propre et plus facile à gérer.
Pour des applications de production en direct plus larges, voir Événement de concert.
Principales caractéristiques
Env. Structure de toit de concert de 12 m × 9 m × 8 m
Configuration à ossature A/toit en pente
Poutres principales horizontales CS389×389
Tours CS289×289 et composants de toit
4 tours de levage au sol
4 palans manuels de 2 tonnes
16 longs stabilisateurs
auvent de toit en PVC
Deux structures d'ailes latérales indépendantes
Conception modulaire pour le transport et l'assemblage répété
Convient aux concerts et à la production d'événements temporaires
Dimensions et mises en page personnalisées disponibles
Applications typiques
Concerts en plein air
Festivals de musique
Événements d'église
Représentations publiques
Productions en direct
Événements d'entreprise
Toiture de scène temporaire
Structures de support d’éclairage et de sonorisation
Remarque sur la plate-forme de scène
Cette page produit définit principalement la structure de support des fermes de toit et des ailes..
Si une plate-forme de scène événementielle complète est également requise, DragonStage peut configurer un système de plate-forme modulaire correspondant en fonction de la largeur, de la profondeur et de la hauteur de scène requises.
Pour les systèmes de plate-forme disponibles, voir Stage Platform.
Note technique importante
Les informations sur le produit ci-dessus confirment la configuration physique des fermes, leurs tailles, les composants de la tour, les palans, les ailes et l'auvent du toit.
Il n’établit pas de valeur universelle pour :
Ceux-ci dépendent de l'équipement réel, du site d'installation, de l'état de la couverture du toit, de la disposition des supports et de la configuration structurelle complète.
Pour cette distinction, voir Normes de sécurité et contraintes techniques.
FAQ
Quelle est la taille globale de ce système de fermes ?
La structure principale du toit mesure environ 12 m de large × 9 m de profondeur × 8 m de haut..
Quel type de toit utilise-t-il ?
Il utilise une configuration à charpente en A/toit en pente avec des poutres de toit en pente et un auvent en PVC.
Quelle taille de ferme est utilisée pour les poutres principales ?
Les poutres horizontales principales utilisent une ferme carrée CS389 × 389 avec des tubes principaux de 50 × 3,0 mm.
Quelle taille de ferme est utilisée pour les tours ?
Les tours principales utilisent une ferme carrée en aluminium CS289 × 289.
Le système comprend-il un équipement de levage ?
Oui. Le système principal comprend 4 palans manuels de 2 tonnes , un pour chaque tour principale.
Est-ce qu'il comprend des ailes d'enceintes ?
Oui. Il y a deux structures d'ailes latérales, d'environ 2 m de large chacune..
Les enceintes line array peuvent-elles être suspendues aux ailes ?
Les ailes sont destinées à servir de positions de support auxiliaires, y compris l'utilisation éventuelle de haut-parleurs, mais le poids réel du haut-parleur et la disposition de la suspension doivent être confirmés avant la production.
Un auvent de toit est-il inclus ?
Oui. Un auvent de toit en PVC est inclus dans la configuration actuelle, avec une personnalisation des couleurs disponible.
La plateforme de scène est-elle incluse ?
La nomenclature actuelle confirmée décrit principalement la structure du toit et des fermes d'aile. Une plate-forme de scène assortie peut être fournie séparément selon les exigences du projet.
Les dimensions peuvent-elles être personnalisées ?
Oui. La largeur, la profondeur, la hauteur, la taille des ailes, la disposition de la tour et la configuration du toit peuvent être personnalisées.
De quelles informations avez-vous besoin pour un devis ?
Veuillez fournir les dimensions du toit requises, le lieu de l'événement, l'utilisation intérieure ou extérieure, l'équipement d'éclairage, le système de haut-parleurs, les exigences en matière de LED et si une plate-forme de scène est nécessaire.
Pourquoi choisir DragonStage
DragonStage fournit des structures de fermes de toit , des systèmes de plates-formes de scène et des combinaisons complètes de concerts et d'événements.
Pour un projet comme celui-ci, nous vous recommandons de confirmer ensemble la taille du toit, l'éclairage suspendu, la configuration des enceintes, les dimensions de la scène, les conditions du site et les exigences de couverture du toit plutôt que de sélectionner la ferme uniquement en fonction de ses dimensions extérieures.
CTA doux
Pour un devis, merci de nous envoyer :
largeur de toit requise × profondeur × hauteur
lieu de l'événement
modèle et quantité d'enceintes
équipement d'éclairage et poids approximatif
Exigences en matière d'écran LED, le cas échéant
si la plateforme de scène est nécessaire
couleur de couverture de toit préférée
utilisation intérieure ou extérieure
Nous pouvons alors confirmer la configuration appropriée des fermes et des tours.
