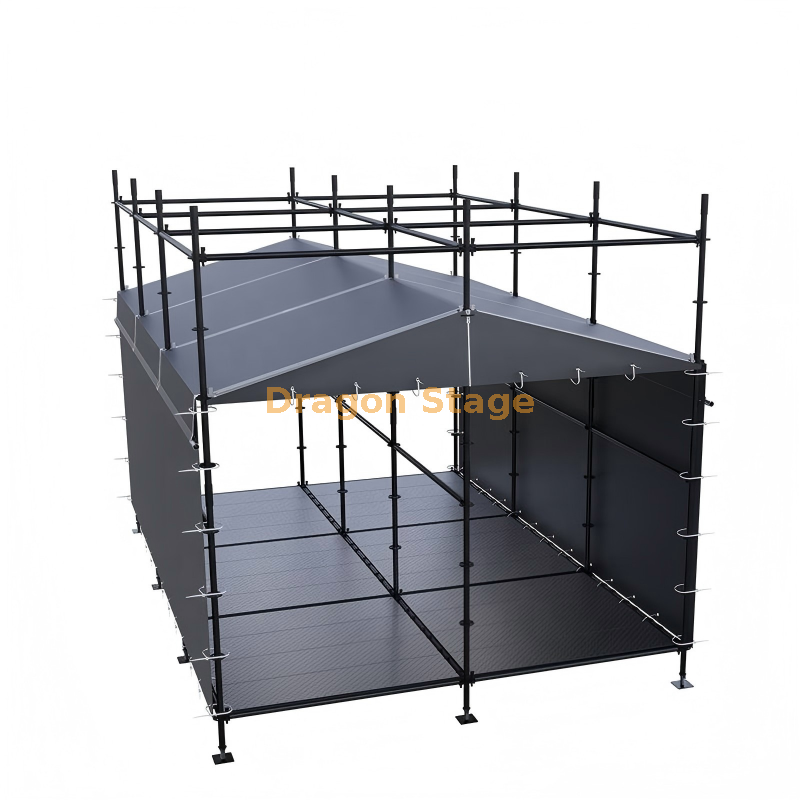

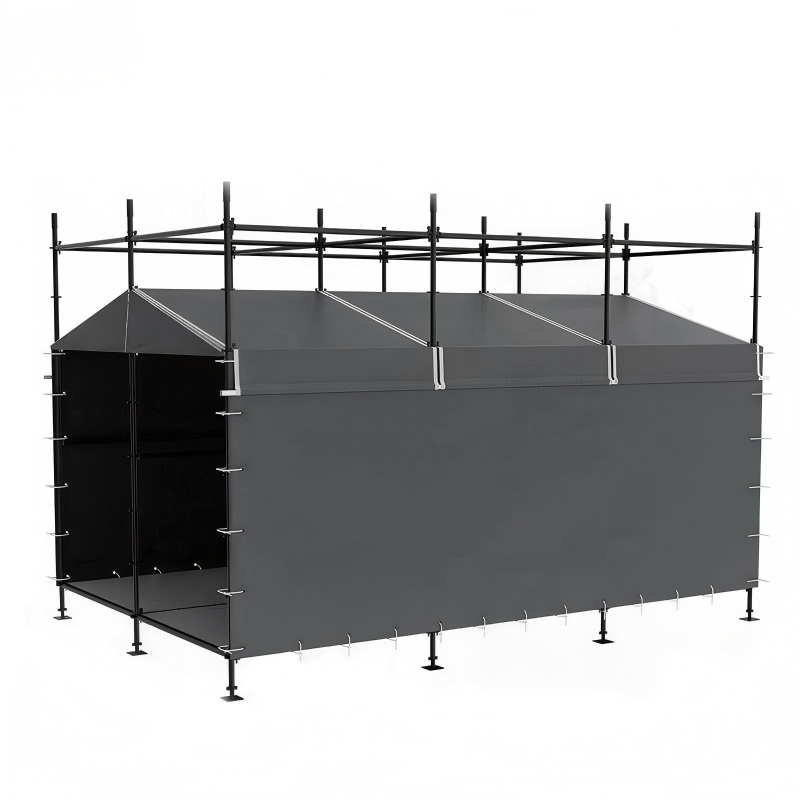

La cabine de contrôle hybride Ringlock FOH de 4 m × 6 m est une structure de façade personnalisée pour les applications de concert, de festival, d'événement en direct et de contrôle de production.

La structure principale du stand est construite à partir d'un système modulaire Ringlock , tandis que le toit en pente utilise un cadre en aluminium séparé . Cette combinaison permet de fournir le corps du stand, le plancher de travail, l'enceinte et les composants du toit sous la forme d'un ensemble coordonné pour un événement temporaire.

Les dimensions confirmées pour cette configuration sont :

• Largeur : 4m

• Profondeur : 6m

• Hauteur hors tout de la structure : 3m

• Hauteur côté/avant-toit : 2m

• Hauteur du faîte du toit : 2,5 m

La structure comprend également des bâches de toit, des panneaux de rideaux latéraux et arrière/avant, des poutres de toit en aluminium, des planches de plate-forme, des renforts diagonaux et des composants de tuyaux de ballast en acier selon le BOQ fourni.

DragonStage fournit d'autres structures temporaires modulaires via notre gamme de produits Ringlock Structure System .

Spécifications principales

Structure principale Ringlock FOH

Le cadre principal du stand utilise des composants modulaires Ringlock.

Pour cette configuration de 4 m × 6 m, les composants Ringlock fournis comprennent des montants verticaux, des longerons horizontaux et des renforts diagonaux.

Le système modulaire permet de préparer la cabine FOH à partir de composants reproductibles plutôt que de la fabriquer comme une seule salle soudée permanente.

Ceci est utile pour les sociétés événementielles qui ont besoin que les structures soient transportées, assemblées, démontées et réutilisées entre les productions.

Pour d'autres structures temporaires basées sur Ringlock, consultez notre système de structure Ringlock..

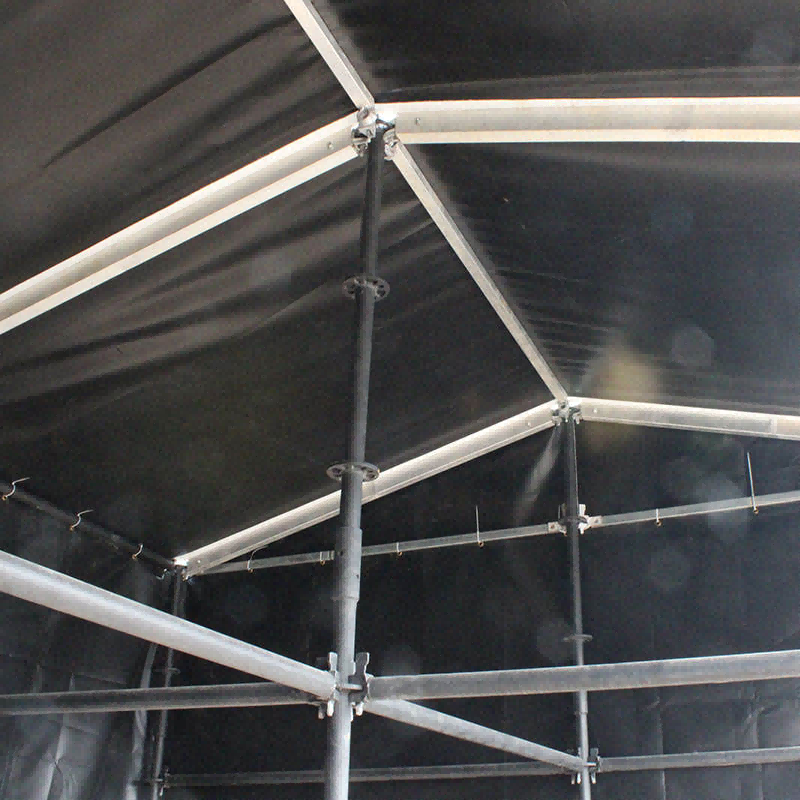

Cadre de toit incliné en aluminium

Au lieu de prolonger les éléments Ringlock dans la surface du toit, cette configuration utilise des poutres de toit et des poutres de liaison dédiées en aluminium..

Le forfait toiture en aluminium comprend :

• 8 × poutres de toit en aluminium, 2,2361 m

• 9 × poutres de liaison de toit en aluminium, 2.0000m

Ces composants créent la géométrie du toit en pente au-dessus du stand de 4 m × 6 m.

Les hauteurs de toit confirmées sont d"environ :

2m sur les côtés
et
2,5m au faîte

tandis que la structure Ringlock complète s'étend sur une hauteur totale d'environ 3 m.

Pour d'autres composants de structure événementielle en aluminium, consultez notre gamme de fermes en aluminium .

Bâche de toit et clôture de rideau

La structure FOH comprend des composants de revêtement en tissu pour le toit et l"enceinte.

Selon le BOQ fourni :

• Bâche de toit principale : 11,9443 m² × 3 pièces

• Bâche triangulaire : 1,0000 m² × 2 pièces

• Rideau latéral : 12 0000 m² × 2 pièces

• Panneau de rideau avant/arrière : 8,0000 m² × 1 pièce

La disposition des rideaux offre une zone de travail technique plus protégée qu"une plate-forme Ringlock ouverte.

Pour la production réelle, l"ouverture d"entrée requise, les chemins de câbles, le côté d"observation, la position du rideau et le degré de clôture peuvent être confirmés en fonction des exigences opérationnelles du FOH.

Plate-forme de plancher FOH

L"intérieur de la cabine utilise des planches modulaires pour créer le sol de travail.

Selon le BOQ actuel :

Spécification de planche de 0,2780 m × 42 pièces

Le BOQ ne fournit pas d"estimation de charge au sol vérifiée, cette page n"attribue donc pas de charge admissible spécifique.

Lorsqu"ils proposent une structure FOH similaire, les clients doivent indiquer à DragonStage quel équipement sera placé à l"intérieur, tel que :

• Consoles de mixage

• Consoles d"éclairage

• Ordinateurs

• Équipement de traitement audio

• Racks de contrôle

• Tableaux d"opérateurs

• Autres équipements techniques

Ces informations permettent de confirmer la configuration finale requise.

Conçu pour le contrôle des événements en salle

Les structures FOH sont généralement positionnées dans la zone d"audience ou de production pour fournir un espace de travail technique dédié aux opérateurs d"événements.

Cette configuration de 4 m × 6 m peut être utilisée pour :

• Contrôle du mixage audio

• Contrôle de l"éclairage

• Contrôle vidéo

• Production de spectacles

• Coordination technique événementielle

• Opération FOH de concert

Pour des applications d'événements en direct plus larges, consultez nos solutions pour événements de concert .

Ensemble de produits hybride Ringlock + aluminium

Ce produit est fourni comme plus qu’une simple cabine d’échafaudage.

Le package complet combine :

Cadre Ringlock
+
plancher de travail modulaire
+
cadre de toit incliné en aluminium + bâche
de toit
+ enceinte
de
rideau latéral
+
composants de tuyaux en acier liés au ballast

Pour DragonStage, l"avantage de cette configuration est que les clients peuvent acheter les différents composants d"événements temporaires sous la forme d"un ensemble de produits coordonné.

La configuration exacte peut être modifiée pour différentes dimensions de stand ou exigences techniques.

poids d"emballage: 1500 kg

Volume d"emballage: 4cbm

BOQ – Devis quantitatif

Options de fabrication personnalisées

Le FOH 4 m × 6 m présenté ici est une configuration personnalisée.

DragonStage peut modifier :

• Largeur de la cabine

• Profondeur de la cabine

• Hauteur de travail

• Hauteur totale de la structure

• Hauteur du toit

• Dimensions de la charpente

• Disposition des rideaux

• Position d"entrée

• Configuration du sol

• Disposition des baies Ringlock

• Configuration de couverture de toit

• Ouvertures d"accès aux équipements

• Positions d"acheminement des câbles

Pour d’autres structures d’événements non standard, consultez notre capacité de production de scènes personnalisées .

Quelles informations sont nécessaires pour un devis FOH personnalisé ?

Pour un stand FOH similaire, veuillez fournir :

• Largeur et profondeur requises

• Hauteur de travail requise

• Utilisation intérieure ou extérieure

• Nombre d"opérateurs

• Matériel à installer à l"intérieur

• Côtés ouverts et fermés requis

• Position d"entrée

• Exigences d"accès au câble

• Exigences en matière de couverture de toit

• Lieu d"installation

• État du sol

• Période d"utilisation requise

• Dessin existant ou image de référence

Si la cabine doit être installée à l"extérieur, les exigences environnementales et de stabilisation spécifiques au projet doivent également être confirmées avant de déterminer la configuration finale.

Note technique importante

Les dimensions et le BOQ sur cette page décrivent la configuration du produit confirmée fournie pour ce stand FOH.

Ils n"établissent pas :

• Capacité de charge au sol

• Capacité de charge du toit

• Résistance au vent

• Poids de lest requis

• Exigence d"ancrage au sol

• Facteur de sécurité

• Certification structurelle

• Approbation réglementaire locale

En particulier, le BOQ comprend des tuyaux de ballast en acier de 50 × 2 mm et des accessoires , mais aucun poids de ballast vérifié ni exigence de stabilisation spécifique au projet n'ont été fournis. Ceux-ci ne doivent donc pas être présentés comme une solution de ballast universelle pour chaque installation.

FAQ

Quelle est la taille de cette cabine de contrôle FOH ?

Le stand mesure environ 4 m de large sur 6 m de profondeur , avec une hauteur totale de structure Ringlock d'environ 3 m..

Quelle est la hauteur du toit ?

La hauteur latérale/avant-toit est d'environ 2 m , tandis que le faîte du toit atteint environ 2,5 m..

La structure complète est-elle réalisée en Ringlock ?

Non, il s’agit d’un produit hybride. La structure principale du stand utilise des composants Ringlock, tandis que le toit en pente utilise des poutres de toit en aluminium séparées.

Les rideaux sont-ils inclus ?

Oui. Le BOQ actuel comprend des bâches de toit, des panneaux de toit triangulaires, deux rideaux latéraux et un panneau de rideau avant/arrière.

Le sol est-il inclus ?

Oui. La configuration actuelle comprend 42 planches de plate-forme selon le BOQ fourni.

Les dimensions du FOH peuvent-elles être personnalisées ?

Oui. La largeur, la profondeur, la hauteur, la configuration du toit, la disposition des rideaux, la disposition du sol et les positions d"accès peuvent être personnalisées.

Peut-on placer des équipements de contrôle du son et de l’éclairage à l’intérieur ?

La cabine est destinée aux applications de contrôle technique FOH, mais la liste réelle des équipements et leur poids doivent être fournis avant que la configuration finale ne soit confirmée.

Le système de ballast est-il inclus ?

Le BOQ actuel contient deux tuyaux de ballast en acier de 50 × 2 mm de 6 m de long avec accessoires. Les besoins réels en ballast ou en stabilisation doivent encore être déterminés en fonction des conditions d"installation.
