Explication du système de scène Ringlock : structure, composants et principes de charge
Section de réponses
Un système de scène ringlock est une structure de support modulaire en acier basée sur des connexions ringlock de type échafaudage. Il utilise des poteaux verticaux, des longerons horizontaux, des contreventements diagonaux et des bases réglables pour créer des plates-formes stables pour les plateformes de scène.
Le système ne définit pas la scène par lui-même. Les performances de l"étape finale dépendent de la façon dont le tablier est soutenu, généralement à l"aide de systèmes de tablier soutenus par des fourches ou par des poutres.
Qu"est-ce qu"un système de scène Ringlock
Un système de scène ringlock est un cadre structurel utilisé pour construire des plates-formes temporaires pour des événements, des concerts, des expositions et des applications liées à la construction.
Il est dérivé des systèmes d’échafaudage ringlock et adapté à une utilisation sur scène.
Le système est modulaire, reproductible et évolutif.
Un système de scène ringlock est une structure de support , pas une scène finie.
La scène n'est formée qu'après l'installation du système de pont au-dessus de la structure.
Composants de base du système de scène Ringlock
Poteaux verticaux (normes)
Principaux éléments porteurs
Transférer les charges verticales au sol
Connecté via une rosace (nœud ringlock)
Grands livres horizontaux
Connectez les poteaux verticaux
Définir la grille des étapes
Transférer des charges entre les poteaux
Contreventement diagonal
Empêcher les mouvements latéraux
Augmenter la stabilité structurelle
Indispensable pour les étapes supérieures
Prises de base réglables
Système de support de pont
C’est la variable la plus importante dans la performance scénique.
Deux types principaux :
Page principale :
Pour une comparaison détaillée, voir
le système de scène en acier Ringlock avec plate-forme supportée par des fourches et plate-forme supportée par des poutres.
Logique de transfert de charge
Un système de scène ringlock fonctionne sur la base du transfert de charge vertical et de la répartition structurelle.
Chemin de chargement :
Charge de scène
→ Panneau de pont
→ Support de pont (fourche/poutre)
→ Système horizontal
→ Poteaux verticaux
→ Cric de base
→ Masse
La stabilité de la scène dépend d' un transfert de charge continu sans points faibles.
Systèmes de support de pont expliqués
Plateau supporté par une fourche
Pont supporté par poutre
Les deux systèmes sont largement utilisés dans des projets réels.
Le choix dépend de la charge, du budget et des conditions d'installation.
Comportement structurel et stabilité
La stabilité d’un étage ringlock dépend de :
Une structure solide peut toujours échouer si le système de tablier ou le contreventement est incorrect.
Considérations relatives à la hauteur et à la sécurité
À mesure que la hauteur de la scène augmente :
les forces latérales augmentent
le renforcement devient critique
la stabilité de la base devient plus importante
Calcul de la charge de la plate-forme de scène
Problèmes de sécurité sur scène
Normes de sécurité et contraintes techniques
Applications du système de scène Ringlock
Scènes de concerts
Événements en plein air
Plateformes d"exposition
Structures temporaires
Plateformes d"accès
Scène Ringlock par rapport aux autres systèmes de scène
Système | Structure | Capacité de chargement | Cas d"utilisation |
|---|

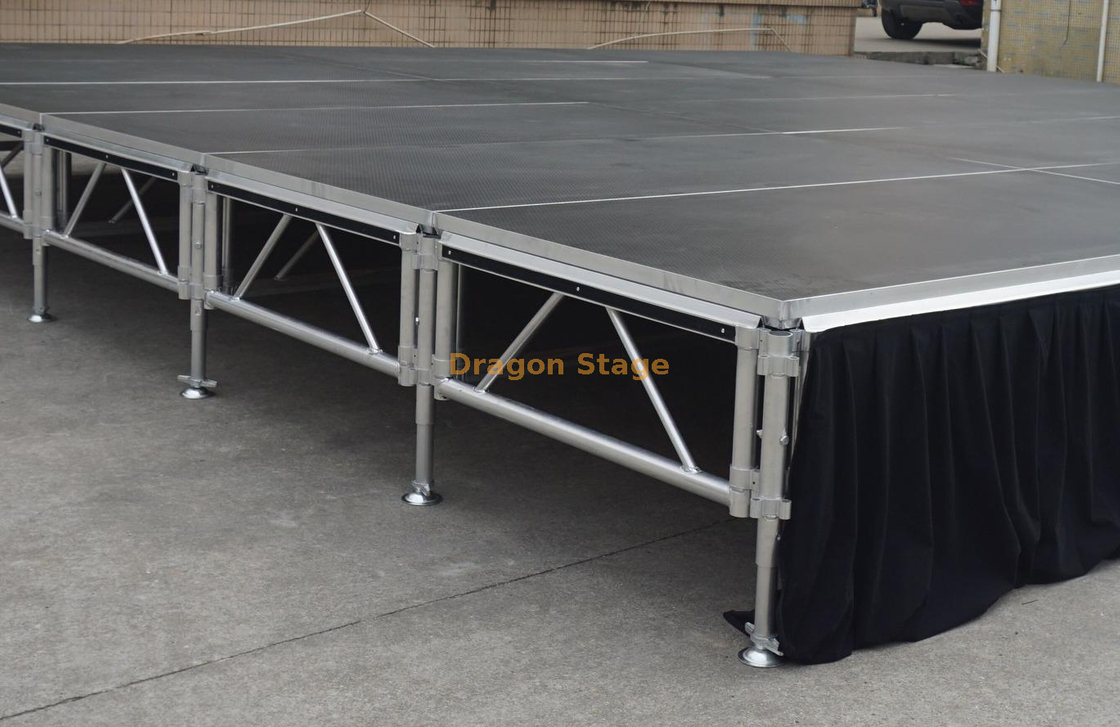

Scène modulaire en aluminium | Cadre léger | Moyen | Événements en salle |
Scène en acier Ringlock | Structure d"échafaudage | Haut | Extérieur / robuste |
Système Layher | Modulaire de précision | Très élevé | Systèmes professionnels |
Quand utiliser le système de scène Ringlock
Utilisez l"étape ringlock lorsque :
grande plate-forme requise
exigence de charge élevée
environnement extérieur
hauteur réglable nécessaire
extension modulaire requise
Limites d"ingénierie
plus lourd que la scène en aluminium
nécessite une installation appropriée
a besoin d"une conception de renforcement
coût de transport plus élevé
FAQ
La scène ringlock est-elle la même chose qu’un échafaudage ?
Il est basé sur un échafaudage, mais configuré pour une utilisation sur scène.
Qu’est-ce qui détermine la stabilité de la scène ?
Transfert de charge, contreventement et système de pont.
Le support de poutre est-il plus solide que la fourche ?
Il offre une meilleure distribution, mais les deux peuvent être sûrs s’ils sont conçus correctement.
La scène ringlock peut-elle être utilisée à l’extérieur ?
Oui, c’est l’un des systèmes de scène extérieure les plus courants.
Si vous planifiez un système de scène et que vous ne savez pas quelle structure est adaptée, vous pouvez envoyer la taille, la hauteur et les exigences de charge de votre scène. Nous pouvons vous aider à sélectionner une configuration de scène ringlock et une méthode de support de pont appropriées.
