Base de chariot à cadre en U en acier 610x800mm avec roues freinées pour éclairage à tête mobile
Brève description
Le DragonStage Steel U-Frame Dolly est une base de sol et une plate-forme de support mobile pour les systèmes d'éclairage modulaires en U. La plaque standard mesure environ 610 × 800 × 8 mm , avec une construction en acier et un matériel de connexion conique. Selon la configuration choisie, il peut être fourni sans roues ou avec 4 roulettes freinées , permettant aux modules d'éclairage U-Frame, aux lyres et aux luminaires LED d'être disposés comme des structures d'éclairage de scène autoportantes ou mobiles.
Informations sur le produit
| Spécification | de l'article |
| Marque | Scène du Dragon |
| Type de produit | Chariot à cadre en U en acier/base de sol |
| Taille de plaque standard | Env. 610 × 800 × 8 mm |
| Taille nominale des options | Env. 80 × 60 cm |
| Option plus grande | Env. 80 × 100 cm |
| Matériel | Acier |
| Connexion | Système de connecteur conique |
| Connecteurs inclus | 2 demi-cônes |
| Épingles incluses | 2 broches en acier |
| Clips de sécurité | 2 pièces |
| Roues | Facultatif |
| Version à roulettes | Roulettes freinées 4 × 3,5 pouces |
| Poids standard répertorié | Env. 31,5 kg |
| Application principale | Éclairage à cadre en U / Têtes mobiles / Luminaires LED |
| Installation | Configuration de plancher autonome ou mobile |
| Personnalisation | Disponible |
- Matériau : Acier
- Connexion : connecteurs coniques avec boulon et attelle
- La livraison comprend : 2 demi-cônes, 2 broches en acier, 2 clips de sécurité, 4 roues 3,5'' avec freins
- Dimensions 610 x 800 x 8 mm (L x P x H) :
- Poids : 31,5 kg
Description du produit
Le chariot à cadre en U en acier DragonStage est conçu comme base de support inférieure pour les systèmes d'éclairage modulaires à cadre en U.
Contrairement au cadre en U lui-même, ce produit se trouve au niveau du sol et constitue la base d'une structure d'éclairage verticale.
Une configuration typique peut suivre cette logique :
Base de chariot en acier → Module de cadre en U → Tête mobile ou éclairage de scène
Lorsque des roues sont ajoutées, le même système peut également être déplacé sur une scène, un studio, une zone d'exposition ou un espace de production sans démonter l'ensemble du cadre d'éclairage.
Pour les structures modulaires associées, voir Lighting Truss.
Base de sol pour systèmes d'éclairage à cadre en U
La fonction principale du chariot est de permettre à un module d'éclairage U-Frame de fonctionner comme une structure au sol plutôt que seulement comme un élément suspendu.
Cela crée une autre façon d’utiliser le même inventaire d’éclairage modulaire.
Les configurations typiques incluent :
supports au sol à tête mobile unique
tours d'éclairage verticales à cadre en U
Affichages de luminaires LED
Structures d'éclairage DJ
positions d'éclairage sur scène
affichages d'éclairage d'exposition
arrangements d'éclairage de studio
Les dimensions exactes du cadre en U et la géométrie de connexion doivent être confirmées avant de commander.
Plaque d'acier 610 × 800 × 8 mm
La description standard du produit DragonStage répertorie une plaque de base en acier d'environ :
610 × 800 × 8 mm
Les options de sélection de produits font également référence à cette classe de taille comme environ 80 × 60 cm..
Cette plaque d'acier fournit une base basse au niveau du sol pour le cadre modulaire tout en gardant le système d'éclairage séparé des grandes tours en treillis conventionnelles.
Une configuration à roues plus grande de 80 × 100 cm est également répertoriée comme option disponible.
Avec roues ou sans roues
Le chariot peut être configuré en fonction de la manière dont le système d'éclairage sera utilisé.
Sans roues
Cette version convient lorsque le U-Frame reste au même endroit pendant l'événement ou l'installation.

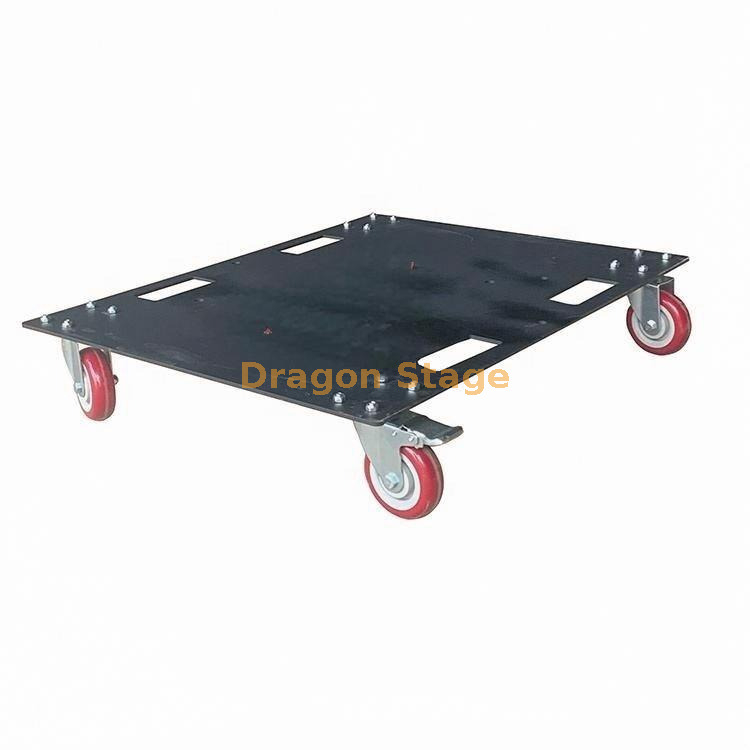

Avec roues
La version mobile peut être équipée de :
Roulettes 4 × 3,5 pouces avec freins
Cela facilite le repositionnement du cadre lumineux lors de :
La fonction de freinage permet de maintenir la base mobile en position après son déplacement à l'emplacement souhaité.
Pourquoi utiliser une base mobile en U ?
Un cadre en U suspendu et un cadre en U au sol résolvent différents problèmes de production.
L'éclairage suspendu nécessite une structure de support aérienne.
Une configuration basée sur un chariot permet de positionner les luminaires directement depuis le sol.
Cela peut être utile lorsque :
le gréement aérien n'est pas nécessaire
le luminaire doit rester proche du niveau du sol
la disposition de l'éclairage change fréquemment
l'éclairage doit être repositionné lors de l'installation
un effet d'éclairage décoratif autonome est requis
Pour les appareils associés, voir Stage Light.
Système de connexion modulaire
Le forfait de connexion confirmé comprend :
2 demi-cônes
2 broches en acier
2 clips de sécurité
Ces composants permettent à un cadre en U compatible de se connecter à la plaque de base.
Le système restant modulaire, le cadre en U peut ensuite être retiré et réutilisé dans une autre configuration d'éclairage au lieu d'être soudé de manière permanente à la base.
Pour d'autres composants de connexion et de montage, voir Accessoires pour fermes.
Conçu pour les têtes mobiles et les luminaires LED
Le chariot peut servir de base pour des structures d'éclairage portant des luminaires compatibles tels que :
projecteurs à lyre mobile
projecteurs à tête mobile
Canettes LED
Luminaires à effet LED
lumières de scène décoratives
éclairage de club
éclairage d'exposition
Les dimensions et le poids du luminaire doivent être confirmés avant de sélectionner la configuration finale du cadre en U et de la base.
Utile pour les sociétés de location et de tourisme
Pour les loueurs, l'un des avantages de ce produit est que la base reste un élément réutilisable à part entière.
Le même chariot peut potentiellement être combiné avec des U-Frames compatibles pour différents projets.
Par exemple, un événement peut utiliser :
Dolly + 1 U-Frame + Tête mobile
tandis qu'un autre événement peut utiliser un agencement d'éclairage modulaire plus grand.
Cela réduit le besoin de fabriquer un cadre fixe en permanence pour chaque configuration d'éclairage.
Pour des structures d'éclairage plus inhabituelles et modulaires, voir le système de fermes à caractéristiques typiques..
Différence entre ce chariot et le kit de chariot à cadre en U
Cette page concerne la base/le chariot en acier lui-même.
Il ne faut pas le confondre avec l'ensemble complet U-Frame et chariot.
La différence est :
| Objectif principal | du produit |
| Chariot à cadre en U en acier | Base de sol / base mobile pour U-Frame compatible |
| Kit cadre en U + chariot | Ensemble complet comprenant plusieurs cadres en U et une base de transport |
| Ferme d'éclairage à cadre en U | Cadre modulaire pour le montage de luminaires |
| Bras de descente supérieur à cadre en U | Composant de suspension supérieur |
Cette distinction permet aux clients de commander plus facilement des pièces de rechange ou de construire un système à partir de modules individuels.
Principales caractéristiques
Base de plancher en U en acier
Plaque standard env. 610×800×8mm
Configuration nominale 80×60 cm
Option plus grande de 80 × 100 cm disponible
Roues en option
Version à roues avec roulettes freinées 4 × 3,5 pouces
2 demi-cônes inclus
2 broches en acier incluses
2 clips de sécurité inclus
Conçu pour les systèmes d'éclairage modulaires à cadre en U
Convient aux têtes mobiles et aux luminaires LED
Configuration d'éclairage autonome
Conception modulaire réutilisable
Applications typiques
Éclairage de sol à tête mobile
Éclairage de scène de concert
Éclairage DJ
Éclairage des clubs
Éclairage d'exposition
Éclairage des studios
Éclairage de scène
Effets visuels de l'événement
Mâts d'éclairage modulaires
Systèmes d'éclairage en location
La compatibilité doit être confirmée
Lors de l'achat de ce chariot pour un système d'éclairage existant, veuillez fournir :
Ne supposez pas la compatibilité uniquement parce qu'un autre produit est également décrit comme un « U-Frame ».
Remarque importante sur le produit
Les informations actuelles sur le produit DragonStage confirment :
construction en acier
connexion conique
2 demi-cônes
2 broches en acier
2 clips de sécurité
roues en option
Roulettes freinées 4 × 3,5 pouces pour la configuration à roues
plaque standard d'environ 610×800×8mm
poids indiqué environ 31,5 kg pour la configuration standard publiée
Le poids final autorisé du luminaire, la hauteur maximale du cadre en U, la charge d'utilisation mobile et la capacité d'assemblage complète doivent être confirmés en fonction de la configuration du cadre en U, du luminaire et du chariot sélectionnés.
FAQ
Qu'est-ce qu'un chariot à cadre en U ?
Il s'agit d'une base de sol en acier utilisée pour soutenir une structure d'éclairage modulaire compatible en U.
Quelle est la taille standard ?
La taille standard de la plaque publiée est d'environ 610 × 800 × 8 mm , correspondant à la configuration nominale de 80 × 60 cm.
Une version plus grande est-elle disponible ?
Oui. Une configuration à roues d'environ 80 × 100 cm est également répertoriée.
Le chariot est-il en aluminium ?
Non. Cette base particulière est en acier.
Les roues sont-elles incluses ?
Cela dépend de la version sélectionnée. Des configurations avec et sans roues sont disponibles.
Quelles roues sont utilisées sur la version mobile ?
La configuration actuelle répertorie 4 roues de 3,5 pouces avec freins.
Quel matériel de connexion est inclus ?
Le colis confirmé comprend 2 demi-cônes, 2 broches en acier et 2 clips de sécurité.
Les phares asservis peuvent-ils être utilisés avec cette base ?
Oui. Le chariot peut être combiné avec un cadre en U compatible pour les applications à tête mobile et autres applications d'éclairage de scène.
Peut-on utiliser des canettes LED ?
Oui. Des luminaires LED compatibles peuvent également être montés dans le cadre du système d'éclairage U-Frame.
Puis-je acheter la base sans roues ?
Oui. Une configuration sans roues est disponible.
Puis-je acheter uniquement le chariot sans le cadre en U ?
Oui. Cette page produit est spécifiquement destinée au composant base / chariot.
Cela peut-il remplacer le chariot dans un système U-Frame existant ?
Peut-être, mais la géométrie du connecteur et les dimensions du cadre en U doivent être vérifiées avant de commander.
Pourquoi choisir DragonStage
DragonStage fournit des systèmes complets de fermes d'éclairage ainsi que des composants modulaires individuels tels que des cadres en U, des bras de suspension supérieurs, des connecteurs et des bases de sol.
Pour les sociétés de location, la possibilité d’acheter un composant de remplacement au lieu de remplacer le système d’éclairage complet peut faciliter grandement la gestion des stocks.
CTA doux
Pour un devis, veuillez fournir :
taille de base requise
avec ou sans roues
Dimensions du cadre en U
modèle de luminaire
poids du luminaire
quantité requise
DragonStage peut alors confirmer la configuration appropriée du chariot U-Frame.
