Poids d'emballage: 1800kg
Volume d'emballage: 17cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre de 13,00 m (avant) | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| Poutre de 11h00 (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 6,00 m pilier | 4 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 8pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| cube de poutre | Cube de robinet 389x389 | 0pcs |
| Tour d'image | Bloc de manche de robinet S | 4pcs |
| Base en acier s | 4pcs |
| Section supérieure S | 4pcs |
| Hoist manuel, BA05 2TONS | 4pcs |
| Section de charnière de robinet, hauteur 1m | 4pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 4pcs |
| SURGIGNAGE Long | 16pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 2 ensembles | 1,30 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Poutre supérieure de 11,00 m | 1 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 1pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 6,70 m poutre oblique | 4 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 4,70 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| Bouchette d'échelle de 6,70 m | 10 sets | 3,00 m | 50 × 3,0 | CL30 289 * 50 | 0pcs |
| 2,00 m | 50 × 3,0 | CL30 289 * 50 | 10pcs |
| 4,70 m | 50 × 3,0 | CL30 289 * 50 | 10pcs |
| Composants de toit |
| Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 2pcs |
| Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 0pcs |
| Plaque de connexion à la pince | 2pcs |
| Pince unique | 20pcs |
| Pince à double | 8pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 240.86 | 1pcs |

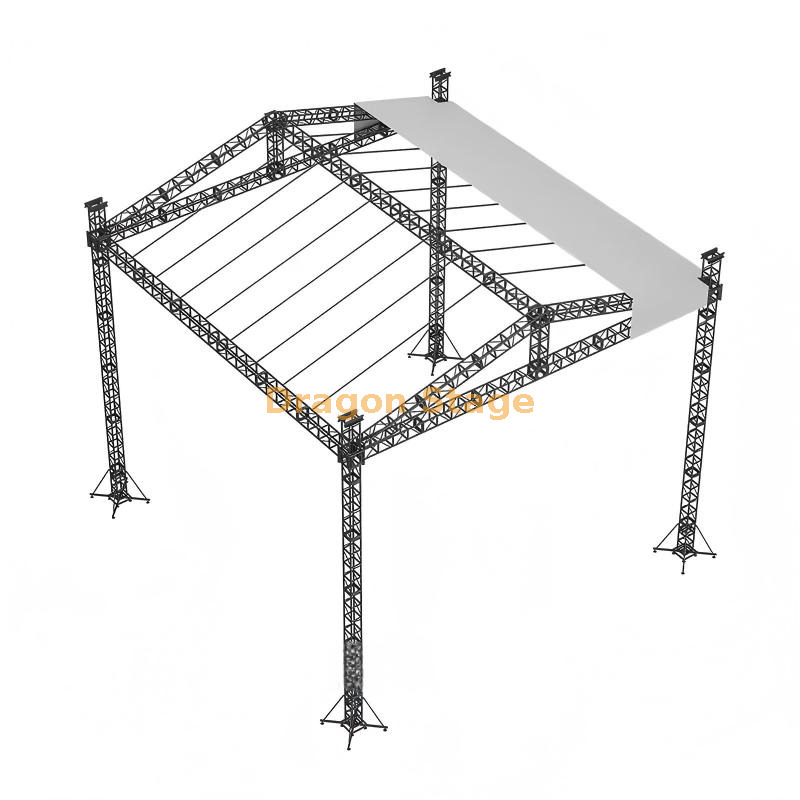

Système en aluminium professionnel de botte de toit de plage de mer de 13x11x7m
1. Présentation
Organiser un événement de classe mondiale dans un environnement côtier ou balnéaire présente des défis structurels et environnementaux uniques. La ferme de toit en aluminium Sea Beach DragonStage 13 x 11 x 7 m est une solution d'ingénierie spécialisée conçue spécifiquement pour les environnements à forte salinité et à vent fort. Avec une travée avant de 13 mètres et une profondeur de 11 mètres, cette structure offre un vaste espace de représentation protégé de 143 mètres carrés. L'espace libre vertical de 7 mètres garantit que les haut-parleurs line array et les installations d'éclairage complexes ont la « hauteur de coupe » nécessaire pour une projection sonore de qualité professionnelle et un impact visuel sur fond d'océan.
2. Défis de l'industrie et solutions professionnelles
La production d’événements sur la côte est souvent confrontée à la double menace d’une corrosion rapide et de conditions de sol instables. Les fermes en aluminium standard peuvent souffrir d'une oxydation accélérée dans l'air salin, tandis que la nature changeante du sable rend la stabilité des tours traditionnelles difficile à maintenir.
DragonStage résout ces problèmes spécifiques aux côtes en utilisant de haute qualité un alliage d'aluminium 6082-T6 , qui offre une résistance naturelle supérieure à la corrosion par rapport aux alternatives de qualité inférieure. Pour plus de stabilité, ce système de 13 x 11 x 7 m est conçu pour s'interfacer avec des bases en acier spécialisées à large empreinte et des stabilisateurs allongés qui répartissent la charge sur une plus grande surface, ce qui est essentiel pour le sable mou des plages. De plus, pour lutter contre les fortes rafales de vent typiques des zones côtières, le système utilise une configuration de tour robuste qui permet le retrait rapide de l'auvent en PVC dans des situations météorologiques d'urgence, protégeant ainsi l'intégrité structurelle de la plate-forme (Source : https://www.dragontruss.com/Aluminum-Truss-pl3962133.html ).
3. Principales caractéristiques et avantages opérationnels
La ferme de plage de 13 x 11 x 7 m est plus qu'un simple cadre ; il s'agit d'un environnement de production spécialisé construit pour la durabilité.
Aluminium 6082-T6 optimisé Salt-Air
La structure principale est fabriquée à partir de tubes en aluminium renforcés avec des spécifications de tube principal de 50 x 3,0 mm. Cela garantit que la portée libre de 13 m reste rigide sous le poids des équipements audiovisuels professionnels. La philosophie de conception « Sea Beach » s'étend au matériel, en utilisant des connecteurs de haute qualité qui résistent au grippage dans des conditions humides et salées, garantissant que la structure reste facile à démonter même après des semaines d'exposition (Source : https://www.dragontruss.com/Lighting-Truss-pl3552133.html ).
Soutien au sol avancé pour les terrains côtiers
La stabilité sur une plage est primordiale. Ce système comprend un système sophistiqué de tour de support au sol avec des palans manuels de 2 tonnes, permettant au toit d'être monté au niveau du sol. Ceci est particulièrement bénéfique dans les environnements côtiers où la vitesse du vent peut augmenter en hauteur ; un gréement plus bas au sol augmente la sécurité de l'équipage. Les stabilisateurs du système sont réglables, compensant les pentes naturelles et les irrégularités des dunes de plage (Source : https://www.dragontruss.com/Stage-Truss-pl3452133.html ).
Protection contre les intempéries stabilisée aux UV
L'auvent de toit en PVC inclus est conçu pour les extrêmes. Il est stabilisé aux UV pour éviter que le tissu ne se fragilise sous les reflets intenses du soleil et du sable. La conception à haute tension garantit que l'eau de pluie est évacuée instantanément, empêchant ainsi l'effet dangereux de « accumulation » qui peut se produire sur de grandes portées lors des averses côtières tropicales.
4. FAQ pratique pour les professionnels de la scène
| Question | Répondre |
| Q : Quel est le poids total du système 13x11x7m ? | Le poids total de l'emballage est d'environ 1 750 kg, optimisé pour le fret maritime international dans un volume consolidé. |
| Q : Cette ferme peut-elle être utilisée pour des installations côtières permanentes ? | Bien que conçu pour les événements, sa construction en aluminium 6082-T6 convient à une utilisation saisonnière à long terme si un rinçage régulier du matériel à l'eau douce est effectué. |
| Q : Comment sécuriser la structure sur du sable ? | Nous recommandons une combinaison de nos longs stabilisateurs et d'un lest de béton lourd ou d'ancrages à tarière à sable spécialisés. |
| Q : Le coût de conception inclut-il l’ingénierie structurelle ? | Nos tarifs comprennent des tableaux de charges structurelles standard ; Une ingénierie personnalisée spécifique au site pour les permis de plage peut être fournie en tant que service à valeur ajoutée. |
5. Appel à l'action fort (CTA)
Assurez-vous que votre événement côtier repose sur une base de sécurité et d’ingénierie spécialisée. Faites confiance à DragonStage pour fournir une structure prête pour la plage qui résiste aux éléments.
Souhaitez-vous que je génère un devis d'expédition personnalisé ou que je fournisse les tableaux de charge détaillés pour la ferme de plage en mer de 13 x 11 x 7 m ?
