Conception de ferme en aluminium boulonnée à tube rond incurvé 4296-BS300 pour l"éclairage et les structures décoratives
Référence du fichier de dessin
Index des dessins
4296
Fichiers de dessin associés

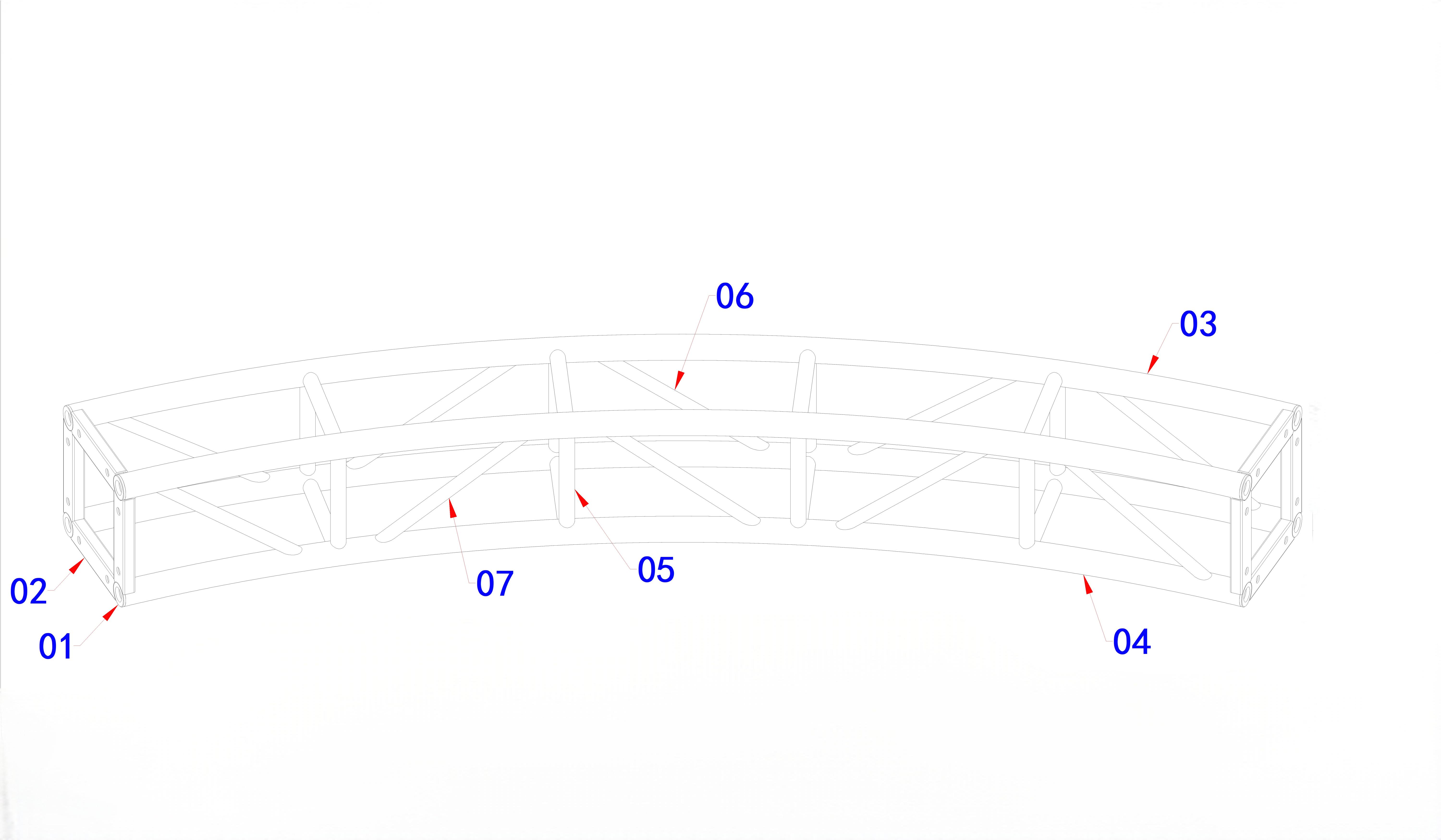

Le dessin ci-dessus représente une configuration incurvée personnalisée de la conception de ferme en aluminium à boulons en tube rond BS300.
L"index des dessins est utilisé comme référence pour localiser les dessins CAO et les enregistrements de production associés.
Informations sur le dessin
Article
Détails
Index des dessins
4296
Série de dessins
Ferme boulonnée à tube rond incurvé BS300
Type de structure
Composant de ferme en aluminium incurvé personnalisé
Application
Structure d"éclairage intérieure et extérieure / Structure décorative
Coupe transversale
Largeur 300 mm × Hauteur 300 mm
Tube principal
Tube rond en aluminium de 50 mm
Rayon de courbure
4,87 millions de rands
Environnement
Applications intérieures et extérieures
Matériel
Alliage d"aluminium
Système de connexion
Connexion par boulon
Type de dessin
Dessin CAO 2D
Objectif de conception
Composant de structure d"éclairage incurvé
Conception de fermes à boulons incurvés 4296-BS300 pour les structures d"éclairage et d"événements
Introduction
Cette archive de dessins présente le composant de ferme en aluminium à boulons en tube rond incurvé 4296-BS300 développé pour les structures d'éclairage, les cadres décoratifs et les installations événementielles personnalisées.
Le dessin est indexé sous la référence 4296et le fichier de dessin associé représente une configuration incurvée personnalisée basée sur la conception de ferme à boulons en tube rond BS300.
La série de fermes courbées BS300 est conçue pour les applications où les sections de fermes droites ne peuvent pas répondre à la disposition visuelle requise. En personnalisant le rayon de courbure, la structure peut réaliser différentes formes d"arc pour les arrangements d"éclairage, les installations décoratives et les structures de divertissement.
Ce dessin adopte un rayon de courbure R4,87 m , offrant une option de disposition courbe différente par rapport aux autres configurations de fermes courbées BS300.
Aperçu de la conception
Le 4296-BS300 adopte une structure modulaire de tubes ronds incurvés connectés par boulons.
Par rapport aux structures courbes soudées fixes, les composants de fermes boulonnés offrent des avantages dans les domaines suivants :
Efficacité des transports ;
Commodité de stockage ;
Assemblage flexible ;
Configuration structurelle personnalisée.
La conception incurvée permet au système de fermes BS300 d"être intégré dans :
Structures d"éclairage en forme d"arc ;
Cadres événementiels décoratifs;
Systèmes d"éclairage pour bars et divertissements ;
Structures d"exposition sur mesure.
La méthode de connexion est un facteur important lors de la sélection des composants de structure temporaire. Différents systèmes de connexion, tels que la connexion par emboîtement, la connexion par boulons et la connexion par plaque, sont sélectionnés en fonction des exigences de l"application.
Pour plus d"informations sur les méthodes de connexion des fermes, consultez :
Convient aux structures d"éclairage incurvées, aux cadres décoratifs, aux structures de divertissement intérieures et aux installations événementielles personnalisées.
Application dans l’éclairage et les structures décoratives
Le composant de ferme incurvée BS300 est normalement intégré dans des structures complètes plutôt que utilisé indépendamment.
Les applications typiques incluent :
Structures d"éclairage de bar intérieures ;
Cadres décoratifs incurvés ;
Structures d"éclairage de scène ;
Structures d"affichage d"exposition ;
Systèmes de décoration d"événements;
Structures en treillis d"aluminium sur mesure.
Différents projets peuvent nécessiter des conceptions de rayon différentes selon :
Pour les structures en treillis courbes, le composant courbe ne constitue qu’une partie du système structurel complet.
La configuration finale dépend :
Rayon de courbure ;
Dimensions globales de la structure ;
Charges d"équipement d"éclairage ;
Méthode de support ;
Environnement d"installation ;
Exigences de sécurité.
Par rapport aux sections de fermes droites standard, les fermes courbes nécessitent une personnalisation supplémentaire lors de la fabrication car le rayon affecte directement la précision de la fabrication et l"assemblage final.
L"alliage d"aluminium est largement utilisé pour les structures événementielles temporaires en raison de ses caractéristiques de légèreté, de sa résistance à la corrosion et de son aspect épuré.
Pour les futures demandes d"achat, cette archive de dessins peut être connectée à :
Botte de boulon de tube rond incurvé BS300
Configuration produit possible :
Ferme incurvée BS300 R4.87m
Applications de produits associées :
Ferme d"éclairage de barre ;
Structure d"éclairage décoratif ;
Ferme d"événement incurvée.
Les archives de dessins démontrent la capacité de conception personnalisée de Dragon Stage, tandis que les pages produits fournissent des informations et des spécifications d"achat.
FAQ
1. À quoi sert principalement la ferme à boulons courbés BS300 ?
La ferme à boulons courbés BS300 est principalement conçue pour les structures d"éclairage courbes, les cadres décoratifs et les structures événementielles personnalisées.
2. Que signifie R4,87m dans ce dessin ?
R4,87m représente le rayon de courbure de la section de ferme incurvée. Différentes valeurs de rayon créent différentes formes d"arc.
3. Dragon Stage peut-il personnaliser différentes tailles de rayon de courbure ?
Oui. Le rayon incurvé peut être personnalisé en fonction des exigences du projet, de l"espace d"installation et des exigences de conception structurelle.
4. Quelle est la différence entre la ferme courbée BS300 et la ferme droite BS300 ?
La ferme droite BS300 est principalement utilisée pour les structures linéaires, tandis que la ferme courbée BS300 est conçue pour les configurations en forme d"arc et les conceptions visuelles spéciales.
5. Cette ferme incurvée peut-elle être utilisée à l’extérieur ?
Oui. Il peut être utilisé à l’extérieur, mais la structure complète doit tenir compte des facteurs environnementaux tels que la charge du vent, les conditions de support et les exigences d’installation.
Avis de conception
Les dessins présentés dans cette archive sont fournis à titre de référence pour démontrer la capacité de conception personnalisée de Dragon Stage.
La conception structurelle finale doit être confirmée en fonction des exigences réelles du projet, des conditions de charge, de l"environnement d"installation et des exigences de sécurité applicables.
