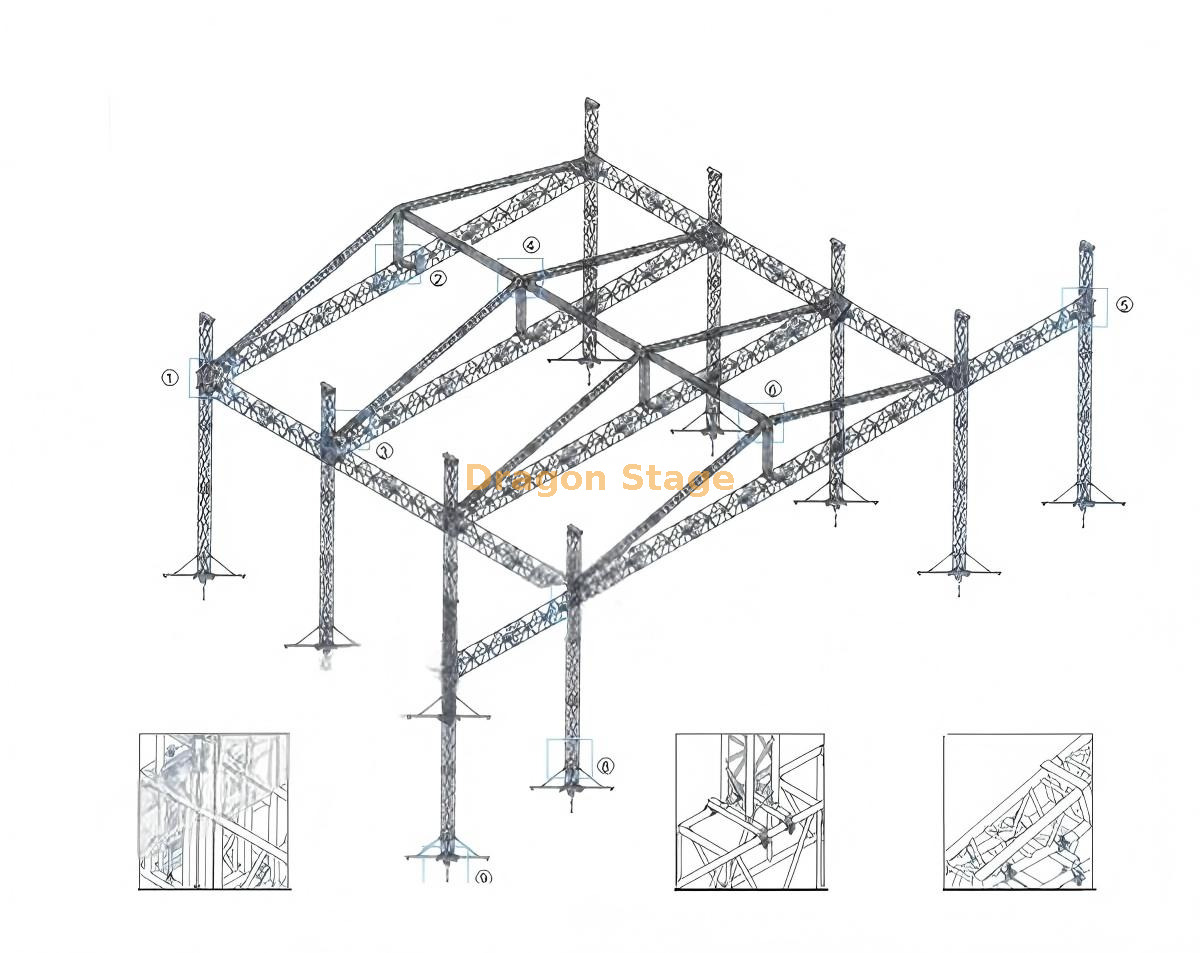

Quelle est la scène de concert robuste en aluminium avec toit en selle de 20x18x10m et ailes de haut-parleur de 3m ?
Il s'agit d'un robuste système de fermes de toit en selle en aluminium conçu pour les concerts à grande échelle et les productions en plein air. Le toit principal de 20 m × 18 m avec un dégagement de 10 m et des ailes de haut-parleurs intégrées de 3 m offrent suffisamment d'espace pour les appareils d'éclairage professionnels et les systèmes audio puissants tout en conservant une intégrité structurelle supérieure et une installation rapide.
Carte de réponse Pourquoi choisir cette ferme de concert sur toit en selle ?
✅ Couverture spacieuse de 20 m × 18 m avec 10 m de hauteur ✅ Construction robuste en alliage d'aluminium ✅ Ailes de haut-parleur intégrées de 3 m pour le support du line array ✅ Conception de toit en selle pour une meilleure répartition de la charge ✅ Fiable pour les grands concerts et festivals en plein air
poids d'emballage: 6230 kg
volume d'emballage: 58cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre de 20,00 m (avant) | 4 ensembles | 3,00 m | 50 × 4,0 | CS520 × 760 | 24pcs |
| 2,00 m | 50 × 4,0 | CS520 × 760 | 4pcs |
| 1,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| Poutre 18,00 m (côté) | 2 ensembles | 3,00 m | 50 × 4,0 | CS520 × 760 | 12pcs |
| 2,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| 1,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| Pilier 9h00 m | 8 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 24pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| cube de poutre | 6 visages | CS520 × 760 | 0pcs |
| Tour d'image | Bloc de manche de robinet l | 8pcs |
| Base en acier L | 8pcs |
| Section supérieure L | 8pcs |
| Hoist manuel, BA05 2TONS | 8pcs |
| Section de charnière de robinet, hauteur 1m | 8pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 8pcs |
| SURGIGNAGE Long | 32pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 4 ensembles | 2,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 18,00 m de poutre supérieure | 1 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 10,20 m poutre oblique | 8 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 16pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,20 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 10 10 m de serre d'échelle | 12 sets | 3,00 m | 50 × 3,0 | CL40,389 * 50 | 24pcs |
| 2,00 m | 50 × 3,0 | CL40,389 * 50 | 12pcs |
| 2,20 m | 50 × 3,0 | CL40,389 * 50 | 12pcs |
| Composants de toit | 4 | Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | CS389 × 389 | 2pcs |
| 5 | Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | CS389 × 389 | 2pcs |
| 1 | Plaque de connexion à la pince | CS389 × 389 | 4pcs |
| Pince unique | 24pcs |
| Pince à double | 16pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 525.76 | 1pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre des ailes de 2,00 m | 2 ensembles | 3,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| 2,00 m | 50 × 4,0 | CS520 × 760 | 2pcs |
| 1,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| Pilier des ailes de 9,00 m | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Tour des ailes | Bloc de manche de robinet l | 2pcs |
| Base en acier L | 2pcs |
| Section supérieure L | 2pcs |
| Hoist manuel, BA05 2TONS | 2pcs |
| Section de charnière de robinet, hauteur 1m | 2pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 2pcs |
| SURGIGNAGE Long | 8pcs |
| Accessoire de ferme |
| Coupleur conique et clip et épingle de safrty | entier
|
Maximisez l’impact de votre production avec notre assemblage de toit en selle en alliage d’aluminium de 20 m x 18 m x 10 m. Conçue pour les environnements extérieurs les plus exigeants, cette structure massive basée sur une tour offre un environnement sécurisé et étendu pour les productions en tournée de haut niveau, les méga-concerts et les festivals à grande échelle.
Principales caractéristiques et spécifications techniques :
Zone de représentation massive : une vaste portée de 20 m et une profondeur de 18 m peuvent accueillir des configurations de scène à grande échelle, de grands groupes et des éléments scéniques complexes.
Dégagement imposant de 10 m : La hauteur de 10 m offre un espace de montage supérieur pour les réseaux d'éclairage à plusieurs niveaux et les effets spéciaux professionnels.
Ailes de haut-parleur étendues : comprend deux ailes dédiées de 3 m de large (ailes PA) conçues spécifiquement pour prendre en charge les systèmes de haut-parleurs line array lourds, garantissant une couverture audio optimale pour les foules massives.
Conception de toit en selle haut de gamme : le toit en selle incurvé emblématique offre un profil aérodynamique pour la stabilité du vent et un ruissellement d'eau efficace, essentiel pour la sécurité en extérieur.
Construction robuste : fabriqué à partir d'alliage d'aluminium 6082-T6 à haute résistance, ce système utilise une connexion professionnelle par boulon ou par embout pour une résistance maximale au cisaillement et une intégrité structurelle rigide.
Pourquoi choisir ce système ?
Ce système de fermes est le choix définitif pour les producteurs d'événements exigeant une capacité de charge et une stabilité maximales. Sa conception modulaire permet un assemblage efficace malgré sa grande échelle, tandis que l'aluminium résistant à la corrosion garantit une durabilité à long terme pour une utilisation extérieure toute l'année. Offrez une expérience de performance de classe mondiale avec une base scénique conçue pour les plus grands artistes de l'industrie.
1. Quelles sont les dimensions et la taille des ailes de haut-parleur de cette ferme de toit en selle ?
Le toit principal mesure 20 m × 18 m avec une hauteur de 10 m, plus des ailes d'enceintes de 3 m des deux côtés pour un placement optimal des enceintes line array et une distribution sonore.
2. Cette ferme de toit en selle en aluminium est-elle adaptée aux concerts en plein air ?
Oui. Sa construction robuste en alliage d'aluminium et sa conception en toit en selle offrent une excellente stabilité et résistance aux intempéries, ce qui le rend idéal pour les grands événements en plein air. Apprenez-en davantage sur la sélection des fermes extérieures dans Comment choisir des fermes en aluminium pour les événements en plein air (Guide de sécurité et de charge).
3. Combien de temps faut-il pour assembler cette grande ferme de toit de concert ?
Grâce aux connexions à emboîtement modulaires, les équipes professionnelles peuvent réaliser l’assemblage efficacement. Pour connaître les étapes d'installation pratiques, consultez Comment installer une scène de toit de concert robuste..
