Qu'est-ce qu'une tour en treillis ? Répartition de la structure et fonctions des composants
Présentation : Comment une tour en treillis est construite
Une tour en treillis n'est pas une structure monolithique , mais un système structurel vertical modulaire. .
Elle est assemblée à partir de plusieurs composants standardisés, chacun conçu pour remplir un rôle structurel spécifique au sein du système global.
Chaque module est soigneusement conçu et fabriqué pour résister aux charges et aux contraintes qu'il subira lors de l'installation et du fonctionnement. Certains composants sont responsables du transfert des charges verticales, assurant ainsi la stabilité sur toute la hauteur de la tour, tandis que d'autres résistent aux forces latérales telles que le vent et les charges excentriques. Grâce à des joints précis et des systèmes de fixation fiables, ces modules travaillent ensemble pour former une structure verticale stable et sûre.

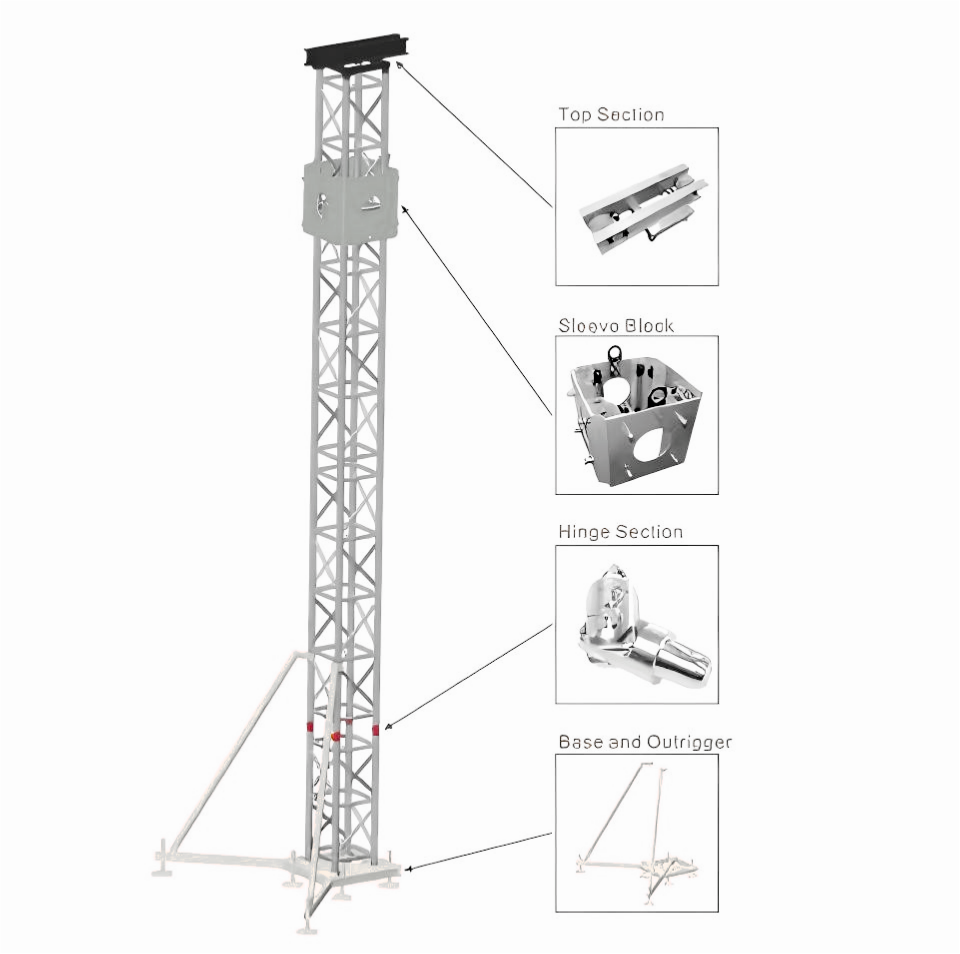

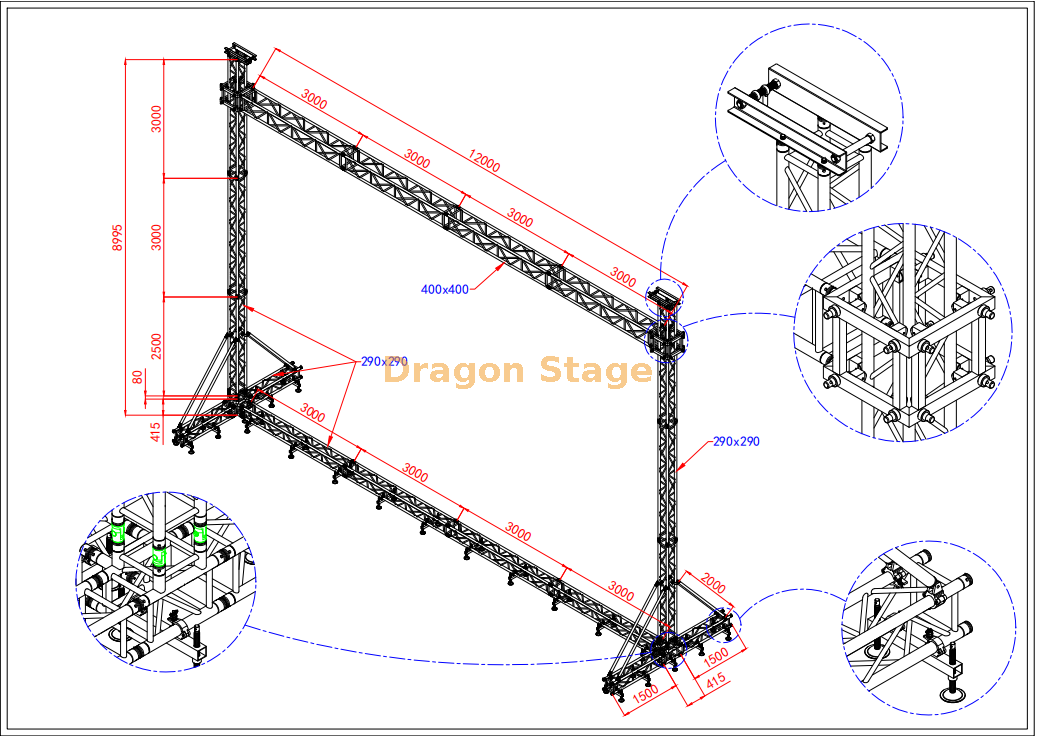

Une tour en treillis typique se compose de cinq composants modulaires clés :
Section supérieure
Section de ferme standard
Bloc de manches
Charnière
Stabilisateur & de base
Principaux composants structurels d'une tour en treillis
Section supérieure : Interface de charge et connexion de l'équipement
La section supérieure n'est pas un capuchon scellé , mais une interface de charge critique. .
Elle sert de point de connexion où les moteurs ou les palans manuels appliquent des forces de levage, tirant la poutre verticalement et transférant les charges résultantes dans la structure de la tour et finalement jusqu'au sol.
De plus, la section supérieure fournit une interface de montage dédiée aux équipements de levage tels que les moteurs à chaîne ou les palans. Il ne fonctionne pas lui-même comme élément porteur principal ; son rôle est plutôt d' introduire des charges externes de manière sûre et précise dans le corps de la tour..
Grâce à cette interface, les charges provenant de l'éclairage de scène, des systèmes de sonorisation, des structures en treillis suspendues et des points d'accrochage sont correctement transférées dans le système structurel vertical.
Sections de ferme standard : structure porteuse verticale
Les sections de fermes standard forment le corps structurel principal de la tour en fermes.
Leurs fonctions principales comprennent le transfert de charge vertical, la résistance à la compression et au flambage et l'extension de hauteur modulaire.
Les charges introduites dans la section supérieure sont transmises vers le bas section par section à travers la structure en treillis. La tour reste verticale et stable grâce à l'effet combiné de la capacité de compression axiale, de la résistance au flambement et de la rigidité géométrique globale. La hauteur de la tour peut être ajustée de manière flexible en ajoutant ou en supprimant des sections de ferme standard.
Il convient de souligner qu'une plus grande épaisseur de tube ne signifie pas automatiquement une capacité de charge plus élevée . La sélection appropriée de la taille de la section dépend de la géométrie globale de la section et de la conception des éléments d'âme diagonaux. Par exemple, une ferme de 290 mm avec des tubes principaux de 5 mm ne surpasse pas nécessairement une ferme de 400 mm avec des tubes principaux de 2 mm lorsque le comportement structurel global est pris en compte.
Bloc de manchon : réglage de la hauteur et répartition de la charge
Le bloc manchon est l’un des composants les plus souvent mal compris , notamment par les nouveaux arrivants.
Ses fonctions principales comprennent le coulissement contrôlé, le réglage de la hauteur et la redistribution des charges.
En se déplaçant verticalement le long de la tour, le bloc manchon permet un réglage rapide de la hauteur de travail tout en redistribuant les charges entre les différentes sections de la structure. Ce n'est pas un élément décoratif, mais un composant mécanique et structurel essentiel.
Étant donné que le bloc de manchon supporte et transfère directement des charges importantes, la précision de la fabrication est essentielle. Toute déformation de sa structure interne causée par une contrainte excessive ou une mauvaise fabrication peut entraîner de graves risques pour la sécurité. Pour cette raison, les blocs manchons sont généralement produits à l’aide de matériaux à haute résistance et de processus d’usinage précis, avec des tolérances dimensionnelles et un contrôle qualité stricts.
Section Charnière : Rotation Contrôlée et Sécurité de Montage
La section charnière est installée en haut de la première section de ferme, près de la base.
Sa fonction pivotante permet une rotation contrôlée entre la première et la deuxième section de ferme lors de l'installation.
Cet élément permet d'assembler la tour au sol puis de la monter progressivement en position verticale. Lors du levage, que ce soit par de la main d'œuvre ou par une assistance mécanique, la charnière garantit qu'une extrémité de la tour reste ancrée en toute sécurité tandis que la rotation s'effectue de manière contrôlée.
La section charnière est essentielle non seulement pour l'installation au niveau du sol, mais également pour réduire les travaux à haute altitude et contrôler le couple pendant le processus de renversement, améliorant ainsi considérablement la sécurité globale de l'installation.
Base et stabilisateur : stabilité et résistance au renversement
L'ensemble de base et de stabilisateurs constitue la base du système de tour en treillis. .
Ses fonctions clés comprennent la répartition de la charge au sol, la stabilité latérale et la résistance au renversement.
Plutôt que d’agir comme un simple point d’appui, la base répartit les charges verticales sur une zone au sol plus large. Les stabilisateurs étendent encore l'empreinte effective de la tour, augmentant ainsi la résistance aux charges de vent et aux forces excentriques. C'est pourquoi différentes hauteurs de tour nécessitent différentes configurations de stabilisateurs.
Une conception appropriée de la base et des stabilisateurs est fondamentale pour garantir que la tour reste stable dans diverses conditions environnementales et de charge.

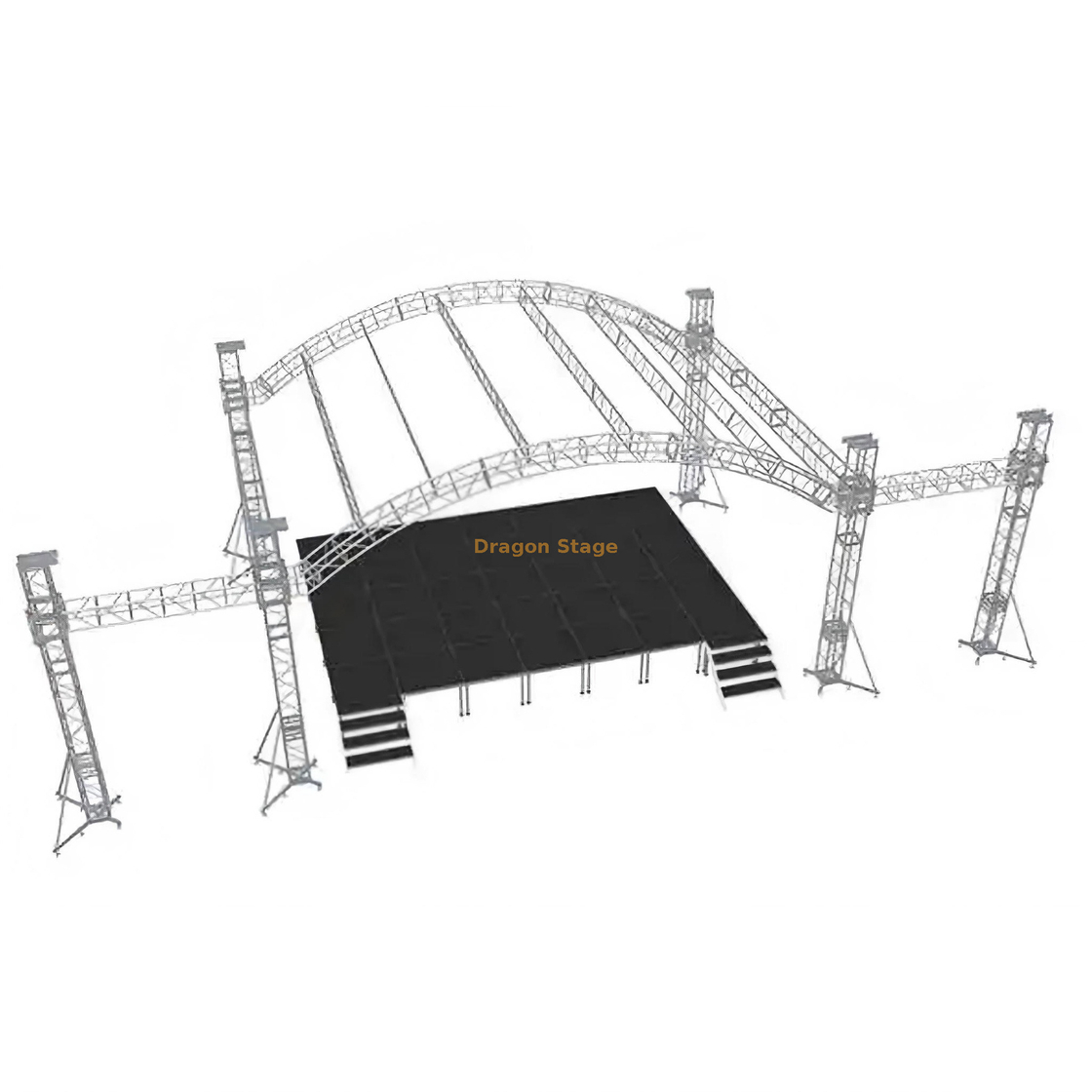

Comment ces composants fonctionnent ensemble en tant que système
La tour en treillis fonctionne comme un système structurel entièrement intégré composé de la section supérieure, des sections de ferme standard, du bloc de manchon, de la section de charnière et de la base et du stabilisateur.
La sécurité de la tour ne dépend pas d'un seul composant, mais de la question de savoir si tous les modules sont correctement adaptés, compatibles et structurellement intégrés. La stabilité globale dépend de la hauteur de la tour, des charges appliquées, des conditions de vent et de la méthode d'installation..
Les calculs techniques , l'analyse structurelle et la sélection appropriée des composants sont donc essentiels lors de la conception et de l'application d'un système de tour en treillis. Les procédures d'installation jouent également un rôle essentiel dans la détermination des configurations et des composants à utiliser.
