Poids d'emballage: 2000kg
Volume d'emballage: 20cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre de 10,00 m (avant) | 2 ensembles | 3,00 m | 50 × 3,0 | BS400 × 400 | 6pcs |
| 2,00 m | 50 × 3,0 | BS400 × 400 | 0pcs |
| 1,00 m | 50 × 3,0 | BS400 × 400 | 2pcs |
| Poutre de 8,00 m (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | BS400 × 400 | 4pcs |
| 2,00 m | 50 × 3,0 | BS400 × 400 | 2pcs |
| 1,00 m | 50 × 3,0 | BS400 × 400 | 0pcs |
| Pilier 7,00 m | 4 ensembles | 3,00 m | 50 × 3,0 | BS400 × 400 | 8pcs |
| 2,00 m | 50 × 3,0 | BS400 × 400 | 0pcs |
| 1,00 m | 50 × 3,0 | BS400 × 400 | 4pcs |
| cube de poutre | cube 400x400 | 0pcs |
| Tour d'image | Bloc de manche de boulon à boulon S | 4pcs |
| Base en acier s | 4pcs |
| Section supérieure S | 4pcs |
| Hoist manuel, BA05 2TONS | 4pcs |
| Section de charnière de robinet, hauteur 1m | 4pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 4pcs |
| SURGIGNAGE Long | 16pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 2 ensembles | 1,00 m | 50 × 3,0 | BS400 × 400 | 2pcs |
| Poutre supérieure de 8,00 m | 1 ensembles | 3,00 m | 50 × 3,0 | BS400 × 400 | 2pcs |
| 2,00 m | 50 × 3,0 | BS400 × 400 | 1pcs |
| 1,00 m | 50 × 3,0 | BS400 × 400 | 0pcs |
| Poutre oblique de 5,20 m | 4 ensembles | 3,00 m | 50 × 3,0 | BS400 × 400 | 4pcs |
| 2,00 m | 50 × 3,0 | BS400 × 400 | 0pcs |
| 2,20 m | 50 × 3,0 | BS400 × 400 | 4pcs |
| Bouchette d'échelle de 5,20 m | 6 ensembles | 3,00 m | 50 × 3,0 | BL30,300 * 50 | 6pcs |
| 2,00 m | 50 × 3,0 | BL30,300 * 50 | 0pcs |
| 2,20 m | 50 × 3,0 | BL30,300 * 50 | 6pcs |
| Composants de toit |
| Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | BS400 × 400 | 2pcs |
| Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | BS400 × 400 | 0pcs |
| Plaque de connexion à la pince | 2pcs |
| Pince unique | 12pcs |
| Pince à double | 8pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 151.76 | 1pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre des ailes de 4,00 m | 2 ensembles | 3,00 m | 50 × 3,0 | BS400 × 400 | 0pcs |
| 2,00 m | 50 × 3,0 | BS400 × 400 | 4pcs |
| 1,00 m | 50 × 3,0 | BS400 × 400 | 0pcs |
| Pilier 7,00 m d'ailes | 2 ensembles | 3,00 m | 50 × 3,0 | BS400 × 400 | 4pcs |
| 2,00 m | 50 × 3,0 | BS400 × 400 | 0pcs |
| 1,00 m | 50 × 3,0 | BS400 × 400 | 2pcs |
| Tour des ailes | Bloc de manche de boulon à boulon S | 2pcs |
| Base en acier s | 2pcs |
| Section supérieure S | 2pcs |
| Hoist manuel, BA05 2TONS | 2pcs |
| Section de charnière à vis, hauteur 1m | 2pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 2pcs |
| SURGIGNAGE Long | 8pcs |
| Accessoire de ferme |
| Coupleur conique et clip et épingle de safrty | entier
|

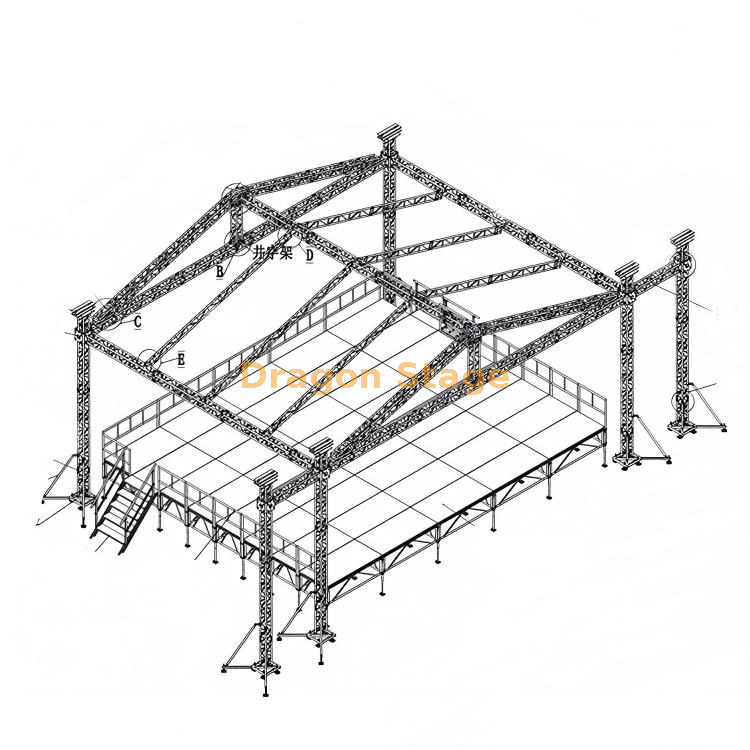

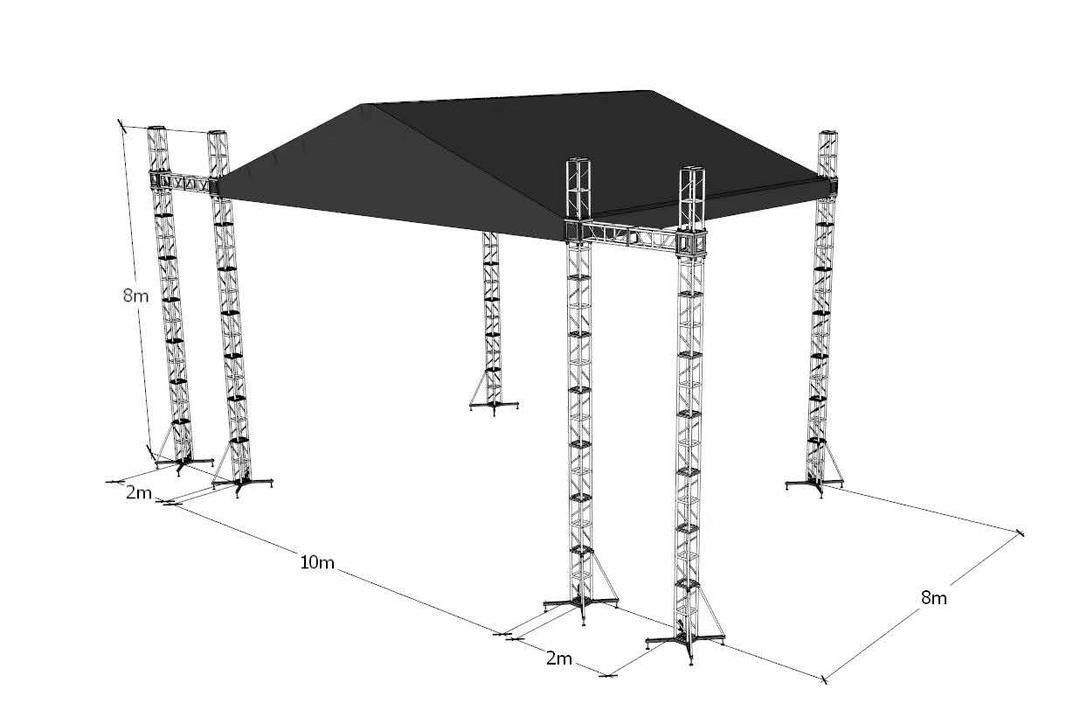

Système professionnel de fermes de boulons de toit arqués de 10x8x8m avec ailes audio de 4m4
1. Présentation
La production de festivals modernes nécessite une combinaison d’élégance esthétique et de performances à haute charge. Le système de toit arqué DragonStage 10x8x8m 400mm Bolt Truss est conçu pour fournir une présence imposante pour les concerts en plein air de moyenne à grande échelle. Doté d'une travée avant de 10 mètres et d'ailes latérales intégrées de 4 mètres , ce système offre une largeur totale de gréement de 18 mètres, offrant suffisamment d'espace pour les grandes conceptions d'éclairage et la projection sonore expansive. Pour les entrepreneurs événementiels, cette architecture de toit triangulaire/voûté offre un look classique de « grande scène » tout en conservant la rigidité structurelle nécessaire aux productions en tournée haute fidélité.
2. Défis de l'industrie et solutions professionnelles
L’un des défis les plus importants en matière de montage extérieur consiste à maintenir l’équilibre structurel lors de la suspension de matériel audio lourd à l’extérieur des piliers principaux. Les systèmes traditionnels nécessitent souvent un câblage complexe pour compenser l'effet de levier des line arrays. De plus, l’accumulation d’eau sur les grands auvents de toit reste un principal danger pour la sécurité en cas d’intempéries.
DragonStage résout ces problèmes grâce à un système spécialisé de tour et d'ailes robustes . En utilisant des boulons de 400 x 400 mm pour le cadre principal et les ailes, le système atteint un moment d'inertie plus élevé, résistant au couple des groupes de haut-parleurs lourds. La conception du toit triangulaire arqué garantit que l'eau de pluie est naturellement évacuée du centre de la scène, protégeant ainsi des inventaires d'éclairage et de son valant des millions de dollars. L'inclusion de six palans manuels de 2 tonnes (quatre pour le toit principal et deux pour les ailes) permet un levage synchronisé « support au sol », assurant la sécurité de l'équipage en minimisant le travail effectué en hauteur (Source : https://www.dragontruss.com/Aluminum-Truss-pl3962133.html ).
3. Principales caractéristiques et avantages opérationnels
La ferme de toit cintrée de 10x8x8m est un espace de travail performant conçu pour les directeurs techniques qui recherchent de la polyvalence.
Cadre robuste en treillis à boulons de 400 mm
Le squelette de ce système est construit à partir d’une ferme à boulons carrés de qualité supérieure de 400 x 400 mm. 5 Ce profil est largement reconnu dans l'industrie pour sa capacité portante exceptionnelle sur des portées libres. Les tubes principaux de 50 x 3,0 mm offrent l'intégrité structurelle nécessaire pour supporter non seulement la verrière du toit, mais également les charges dynamiques des phares mobiles et des arrière-plans LED. Cette modularité garantit que la structure reste un atout fiable à long terme pour les professionnels du tourisme (Source : https://www.dragontruss.com/Stage-Truss-pl3452133.html ).
Ailes de projection sonore intégrées de 4 m
La caractéristique remarquable de ce système réside dans les ailes doubles de 4 m. 6 Ces ailes ne sont pas de simples appendices ; ils sont structurellement intégrés dans le système de piliers avec leurs propres tours et blocs de manchons dédiés. Cela permet aux ingénieurs du son de suspendre des clusters de line array professionnels à une hauteur de 8 mètres, débarrassant ainsi la scène des obstructions et offrant une couverture acoustique supérieure au public. Cette configuration est essentielle pour maintenir des lignes de visibilité professionnelles et une qualité audio à décibels élevés (Source : https://www.dragontruss.com/Speaker-Truss-pl3352133.html ).
Conception d'auvent arqué résistant aux intempéries
La sécurité dans les environnements extérieurs est primordiale. Le toit triangulaire/voûté offre une forte pente pour un drainage efficace. Combiné à un auvent en PVC ignifuge à haute tension, le système est conçu pour résister aux conditions normales de vent et de pluie en extérieur. Chaque trou de soudure et de boulon est conforme aux normes internationales de montage, et le système est entièrement pris en charge par les processus de fabrication vérifiés par TUV de DragonStage, garantissant le respect des réglementations mondiales de sécurité (Source : https://www.dragontruss.com/TUV-Report-dc249965.html ).
4. FAQ pratique pour les professionnels de la scène
| Question | Répondre |
| Q : Quel est le poids total d’expédition du kit ? | Le poids total de l'emballage est d'environ 2 000 kg, ce qui nécessite environ 20 m3 de volume d'expédition. |
| Q : Les ailes de 4 m peuvent-elles être utilisées pour suspendre des écrans LED ? | Oui, à condition que le poids reste dans les limites de sécurité calculées pour les tours d'aile. |
| Q : L'auvent en PVC est-il disponible en différentes couleurs ? | Le bleu est standard, mais nous proposons des options de couleurs et une image de marque personnalisées pour correspondre au thème de votre festival. |
| Q : Le système comprend-il le matériel de montage requis ? | Oui, le paquet comprend un ensemble complet de coupleurs coniques, de clips de sécurité, de broches et d'élingues en fibre. |
5. Appel à l'action fort (CTA)
Assurez-vous que votre prochaine production à grande échelle repose sur une base d’ingénierie professionnelle et de sécurité certifiée. Faites confiance à DragonStage pour offrir l'ampleur attendue par votre public.
Contactez l'équipe d'ingénierie de DragonStage dès aujourd'hui pour un devis technique complet ou téléchargez les tableaux de charge pour le système de toit voûté de 10 x 8 x 8 m.
