Une interprétation structurelle orientée cas dans les systèmes de fermes de 290 mm
Introduction
Dans l'ingénierie des fermes modulaires, les discussions tournent souvent autour de la capacité de travée, des tableaux de chargement ou des qualités des matériaux. Les connecteurs sont généralement mentionnés uniquement lors de la spécification de la configuration.
Cependant, dans la pratique, le comportement structurel est rarement gouverné uniquement par les éléments. Le facteur décisif est souvent la manière dont les nœuds organisent le flux de force, en particulier lorsque la géométrie devient tridimensionnelle.

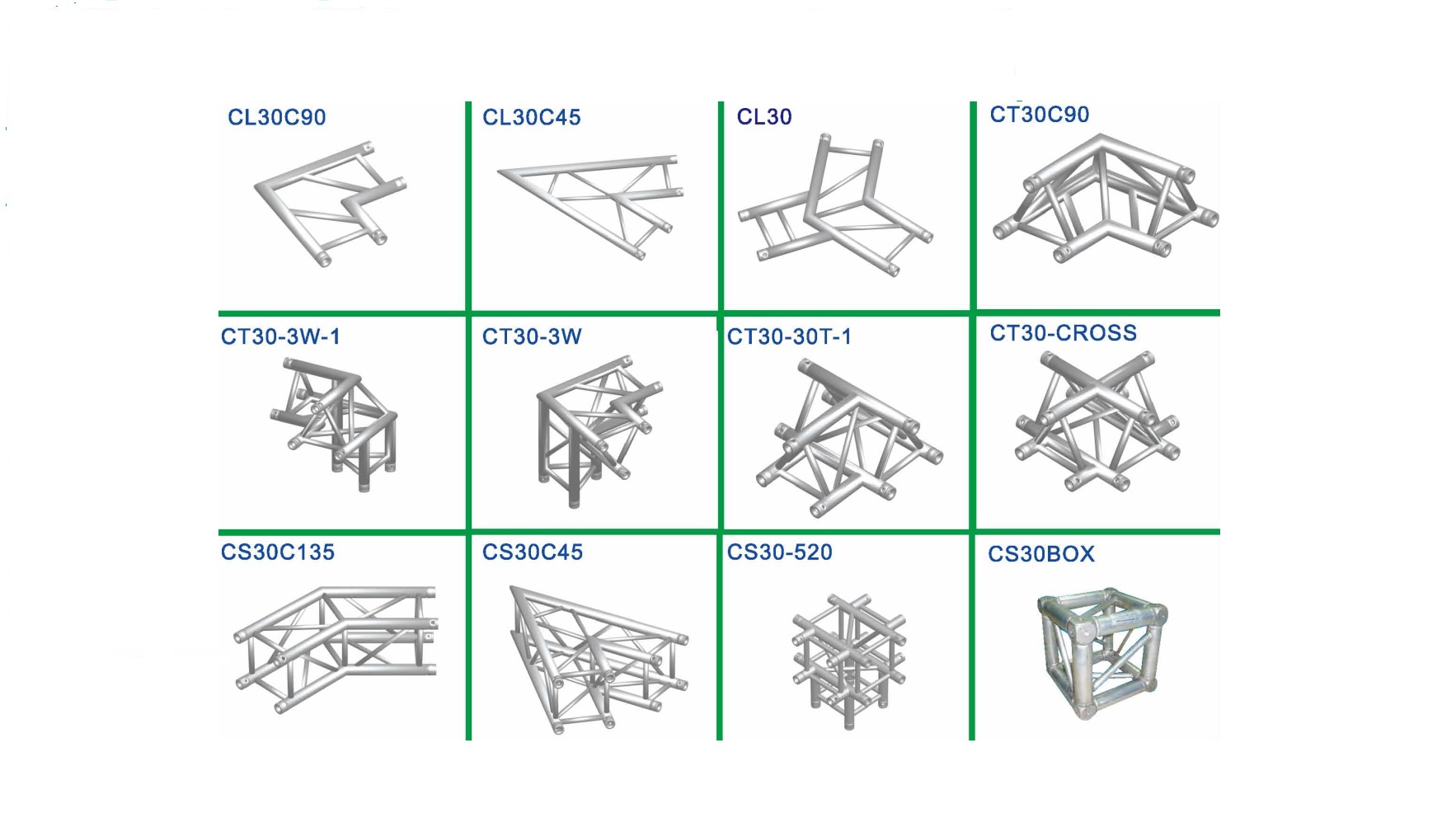

Au lieu de classer les connecteurs par type, cet article les examine à travers des scénarios structurels réels. Chaque cas met en évidence la manière dont les géométries spécifiques des nœuds influencent le transfert de charge, la répartition de la rigidité et les performances d'assemblage au sein d'un système de fermes de 290 mm.
Cas 1 : Cadre de stand d’exposition rectiligne
Stabilité planaire vs fermeture spatiale
Scénario :
Un stand d'exposition de 6 m × 6 m avec une hauteur de 3 m, une géométrie principalement orthogonale et une charge de toit minimale.
Sélection de nœud commun :

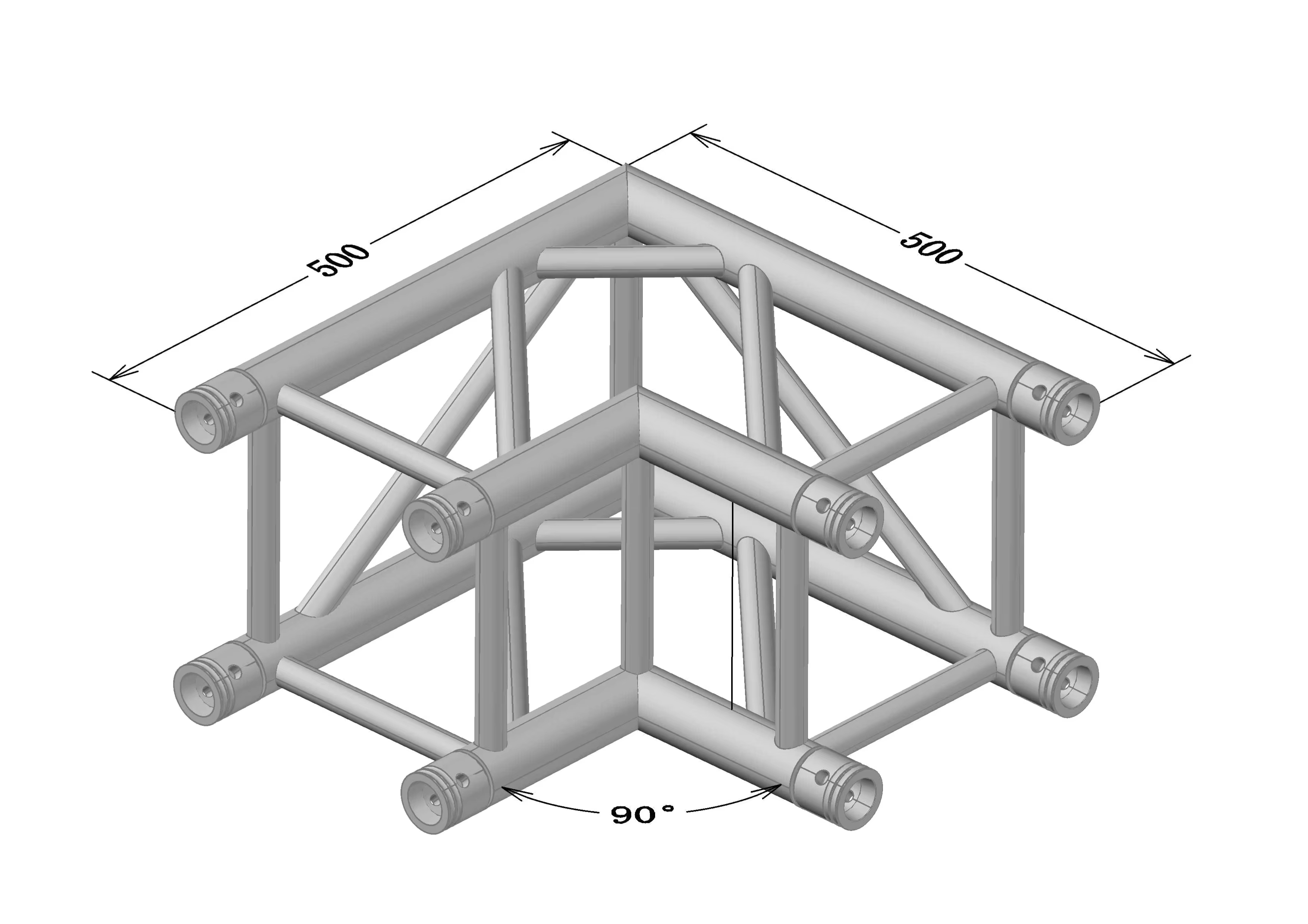

Dans les premières configurations, les connecteurs planaires suffisent pour définir le périmètre et la structure inter-grille. Les forces axiales restent largement dans les plans verticaux et horizontaux.
Cependant, les installations sur le terrain révèlent fréquemment un problème subtil : la dérive de torsion lors des chargements latéraux (pression de la foule, luminaires suspendus).
Pourquoi?
Parce que les nœuds planaires maintiennent la continuité dans le plan mais ne créent pas de boucle de charge tridimensionnelle. Sans fermeture spatiale, la structure se comporte comme des cadres interconnectés plutôt que comme un volume unifié.
Ajustement technique :
introduction de nœuds spatiaux limités tels que :
dans les coins supérieurs transforme le système d'une grille planaire en une boîte spatiale. La rigidité en torsion augmente de manière disproportionnée par rapport au nombre de connecteurs ajoutés.
Observation :
Même dans les structures de cabine apparemment simples, la dimensionnalité des nœuds (et non la taille des membres) régit souvent la stabilité.
Cas 2 : Portail de scène avec ferme d'éclairage en porte-à-faux
Gestion des chemins de charge excentriques
Scénario :
Un portail de scène où les bras en treillis horizontaux s'étendent vers l'avant pour transporter des appareils d'éclairage.
Le porte-à-faux introduit une charge excentrique, produisant une torsion à la jonction entre la tour verticale et la poutre horizontale.
Emplacements des nœuds critiques :
L’utilisation uniquement de nœuds planaires à 4 voies standard à ces intersections entraîne généralement une déviation de rotation visible.
Intervention structurelle :
Remplacement de la jonction par :

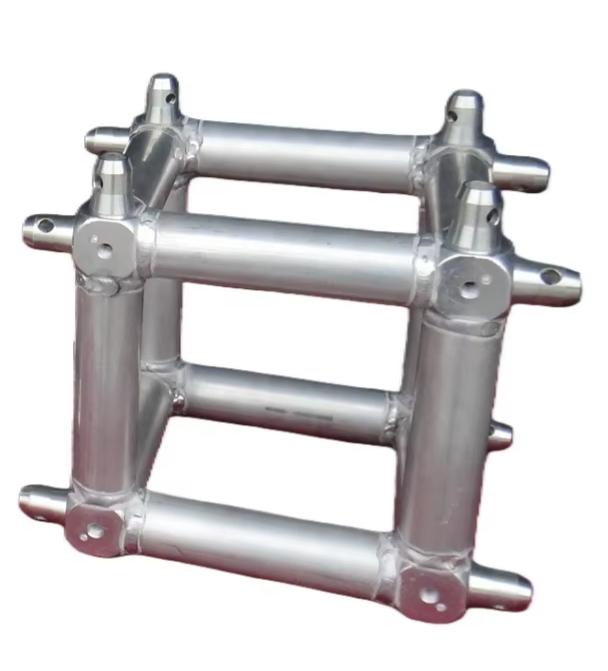

Connecteur à 6 faces
ou au minimum :
permet aux forces axiales de se redistribuer le long de plusieurs axes spatiaux. L'engagement directionnel supplémentaire convertit la demande de torsion en partage de charge axiale entre les éléments.
Field Insight :
Dans les systèmes en porte-à-faux, le connecteur doit « absorber » l'intention de rotation. Si la géométrie du nœud ne permet pas la participation de forces multi-axes, une flexion se développe à des emplacements inattendus.
Cas 3 : Structure de toit à double pente
Redirection axiale sur plans inclinés
Scénario :
Un toit événementiel extérieur avec deux pentes symétriques se rejoignant au niveau d'une crête.
Les charges gravitationnelles se résolvent en compression axiale le long des éléments inclinés. Au niveau des zones de faîte et d'avant-toit, les vecteurs de force changent de direction de manière significative.
Connecteurs principaux utilisés :

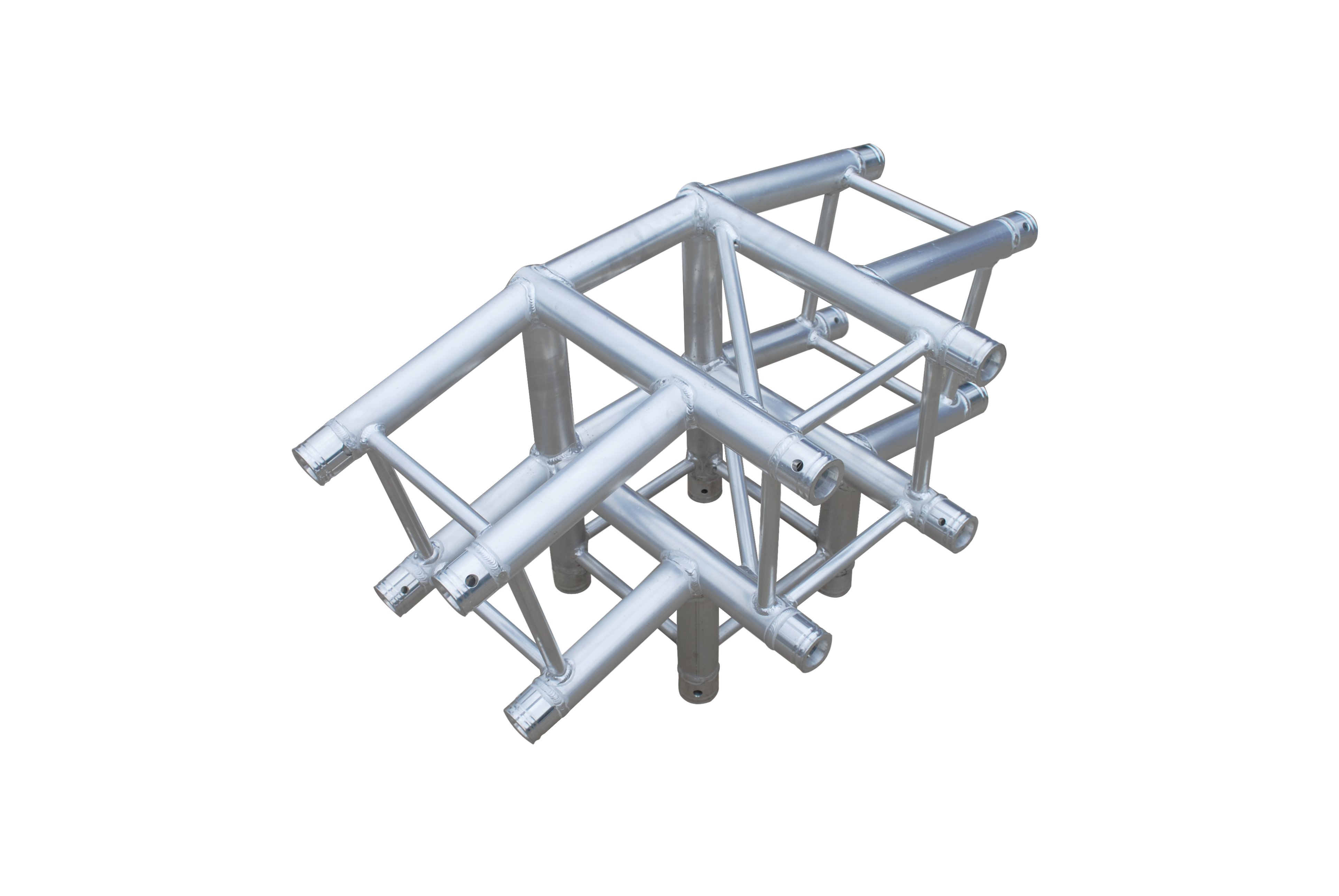

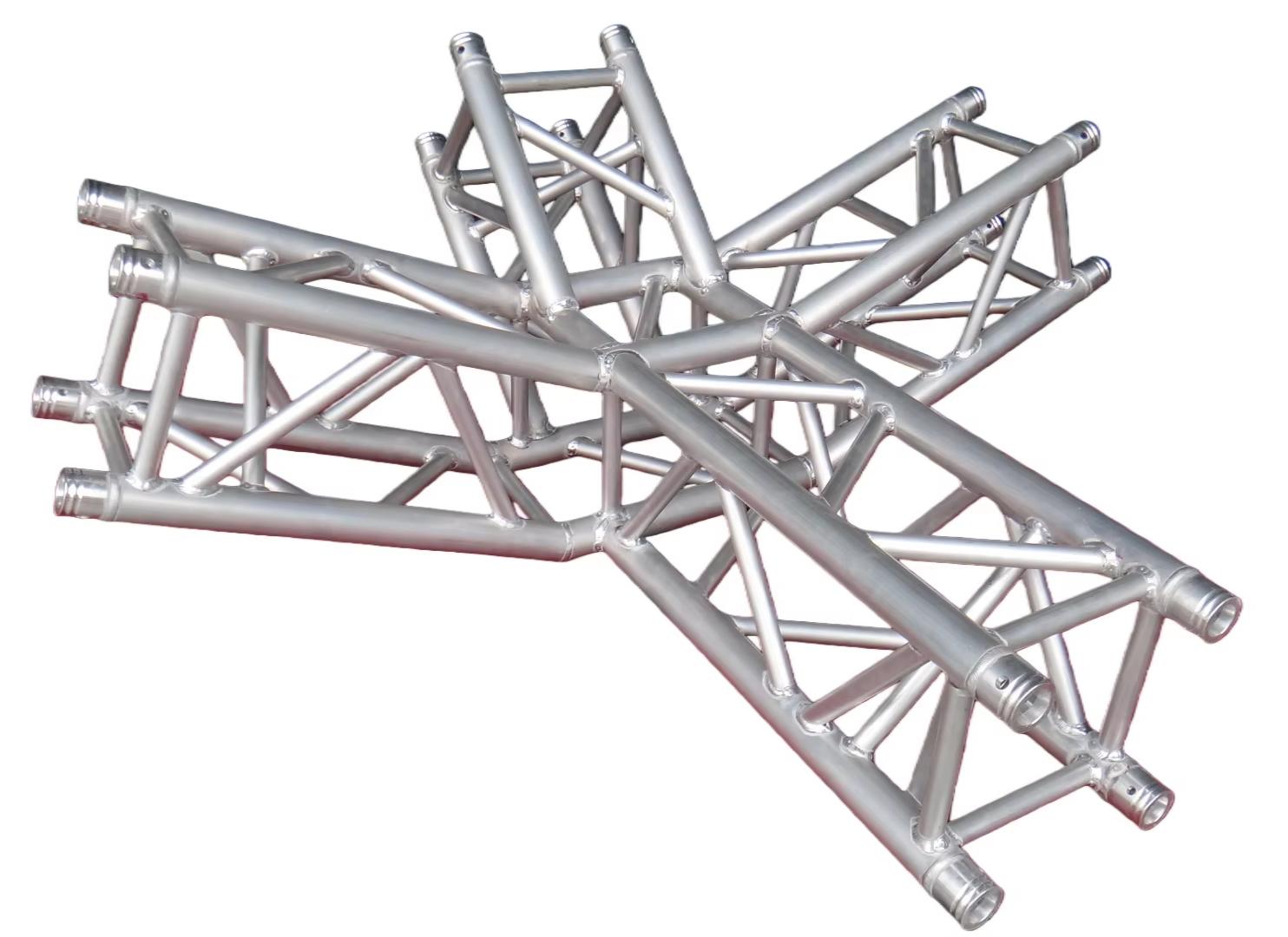

Connecteur de ferme de toit personnalisé à 4 voies (intersection de faîte)

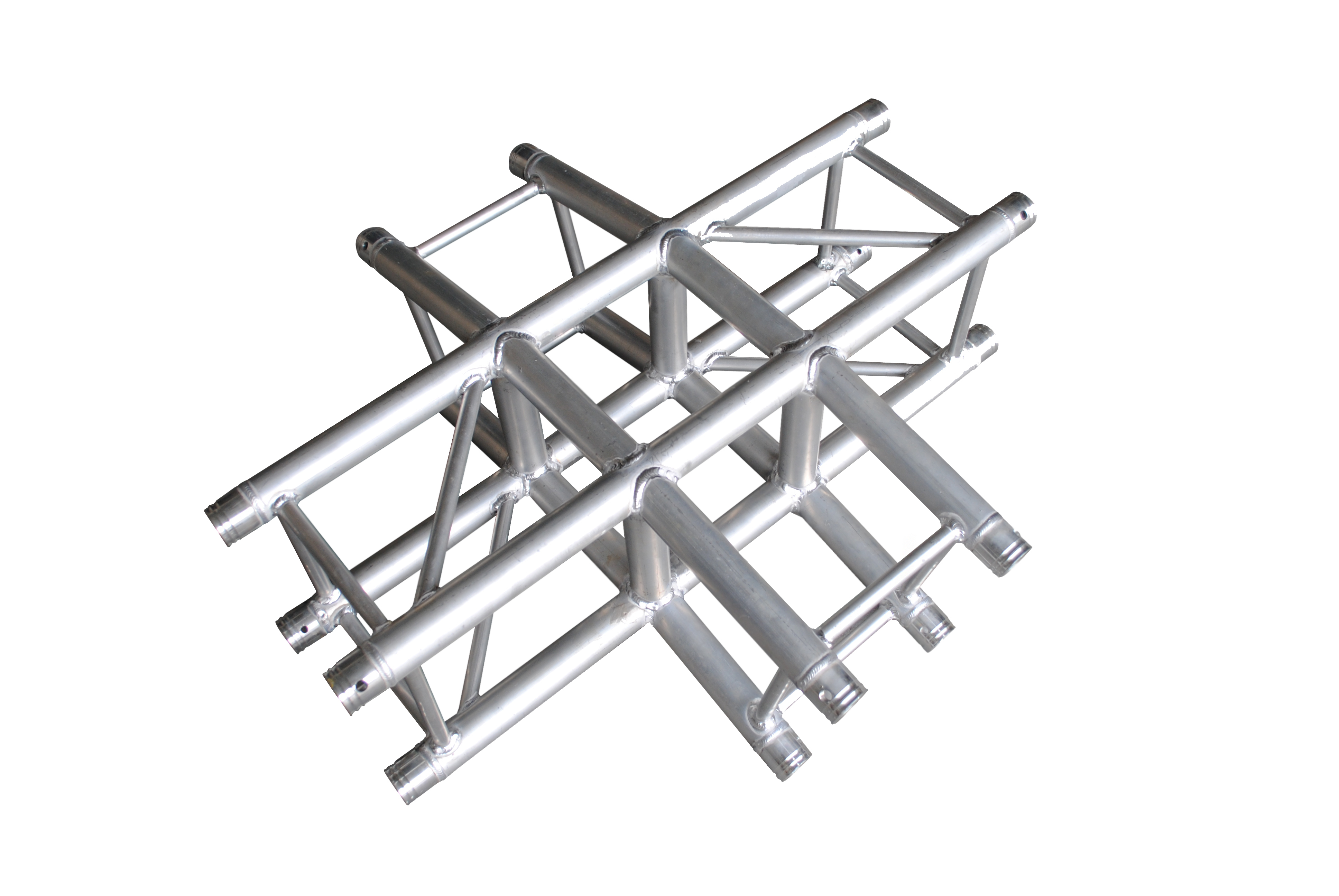

Coin de ferme de toit à 4 voies

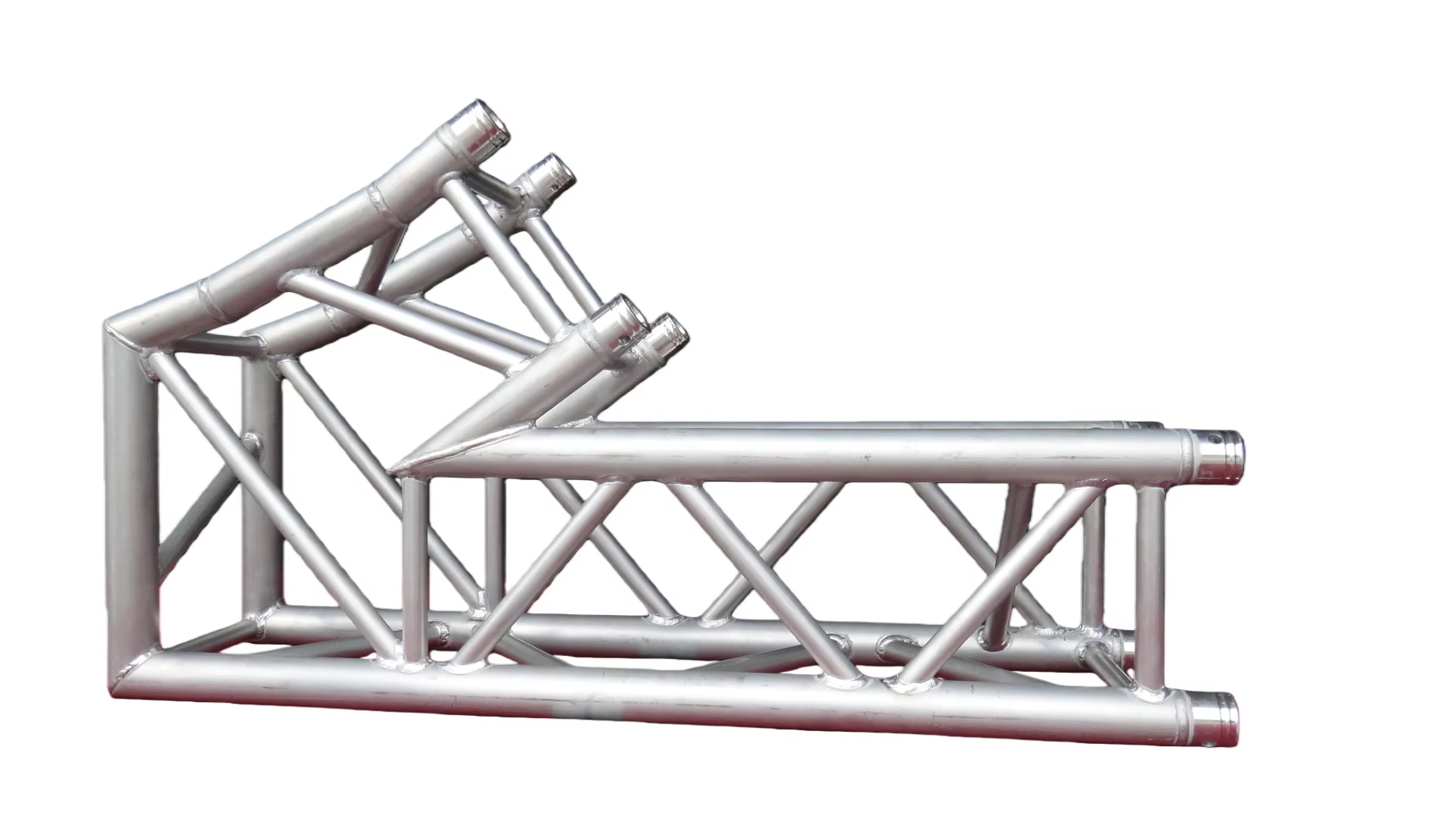

Coin de toit incliné personnalisé à 2 voies (transitions de pente)

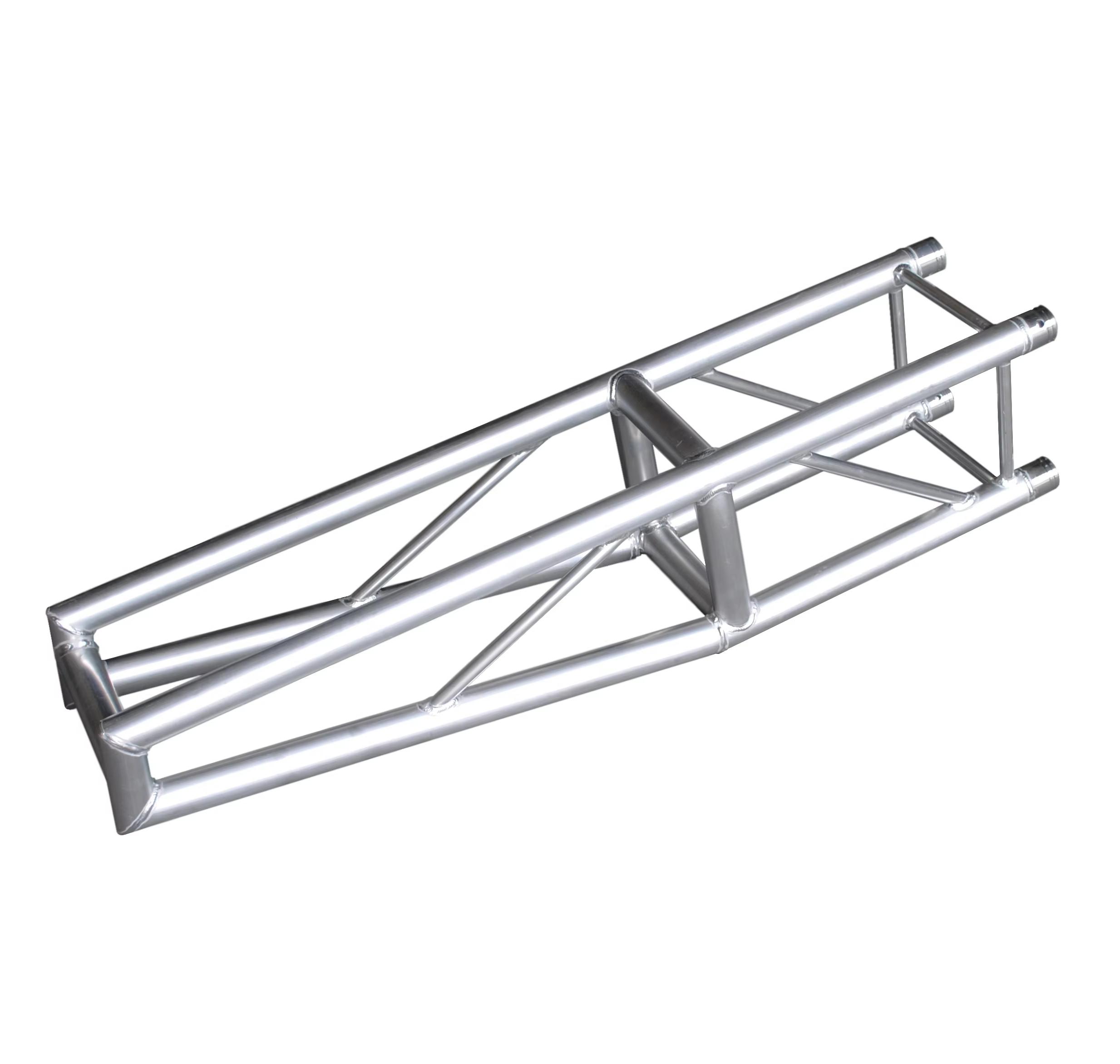

Ferme à plan incliné inférieur (zones de jonction inférieures)
Le connecteur de faîtage doit équilibrer les forces axiales opposées des deux pentes. Tout désalignement géométrique introduit une flexion secondaire.
Aux intersections de pentes inférieures, les forces de réaction verticales s’accumulent. Ici, le maintien de l’alignement axial entre le support horizontal et le plan incliné est structurellement critique.
Mode de défaillance observé dans une mauvaise conception :
si un connecteur planaire est utilisé à la place d'un nœud spécifique au toit, un transfert de moment se produit au niveau de l'interface. Au fil du temps, une fatigue articulaire ou un desserrage des boulons peuvent apparaître.
Principe d'ingénierie :
des connecteurs à plan incliné existent pour préserver l'intégrité axiale pendant la transformation vectorielle. Ce ne sont pas des variations esthétiques ; ils empêchent la flexion aux transitions géométriques.
Cas 4 : Tour de scène à plusieurs niveaux
Empilement de charges verticales et gradient de rigidité
Scénario :
Une tour de 9 mètres avec des plateformes intermédiaires supportant des panneaux LED.
La compression verticale augmente vers la base. Simultanément, la charge du vent induit un cisaillement latéral et une torsion.
Stratégie de connecteur :

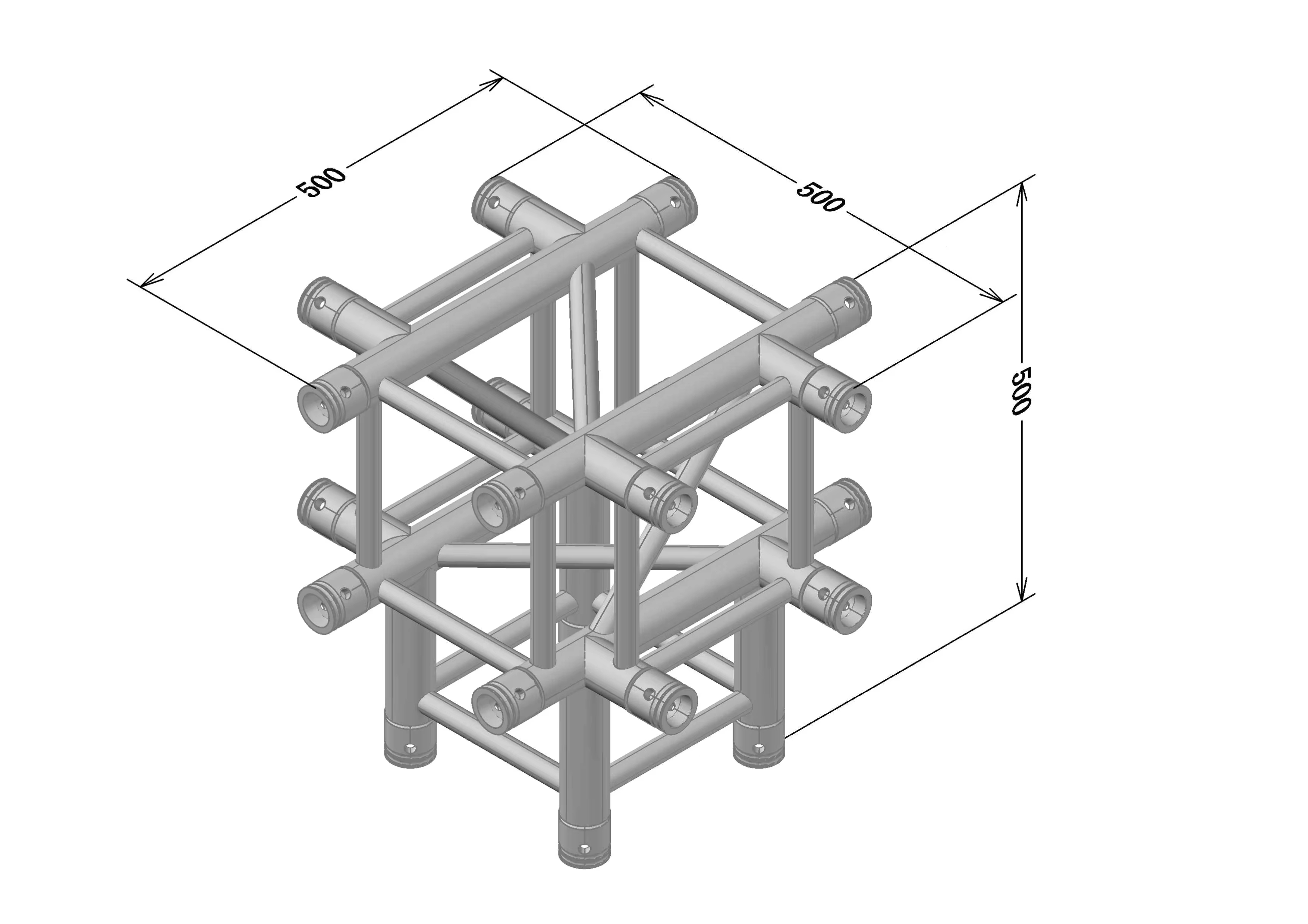

Niveaux supérieurs : coin de ferme standard à 5 voies

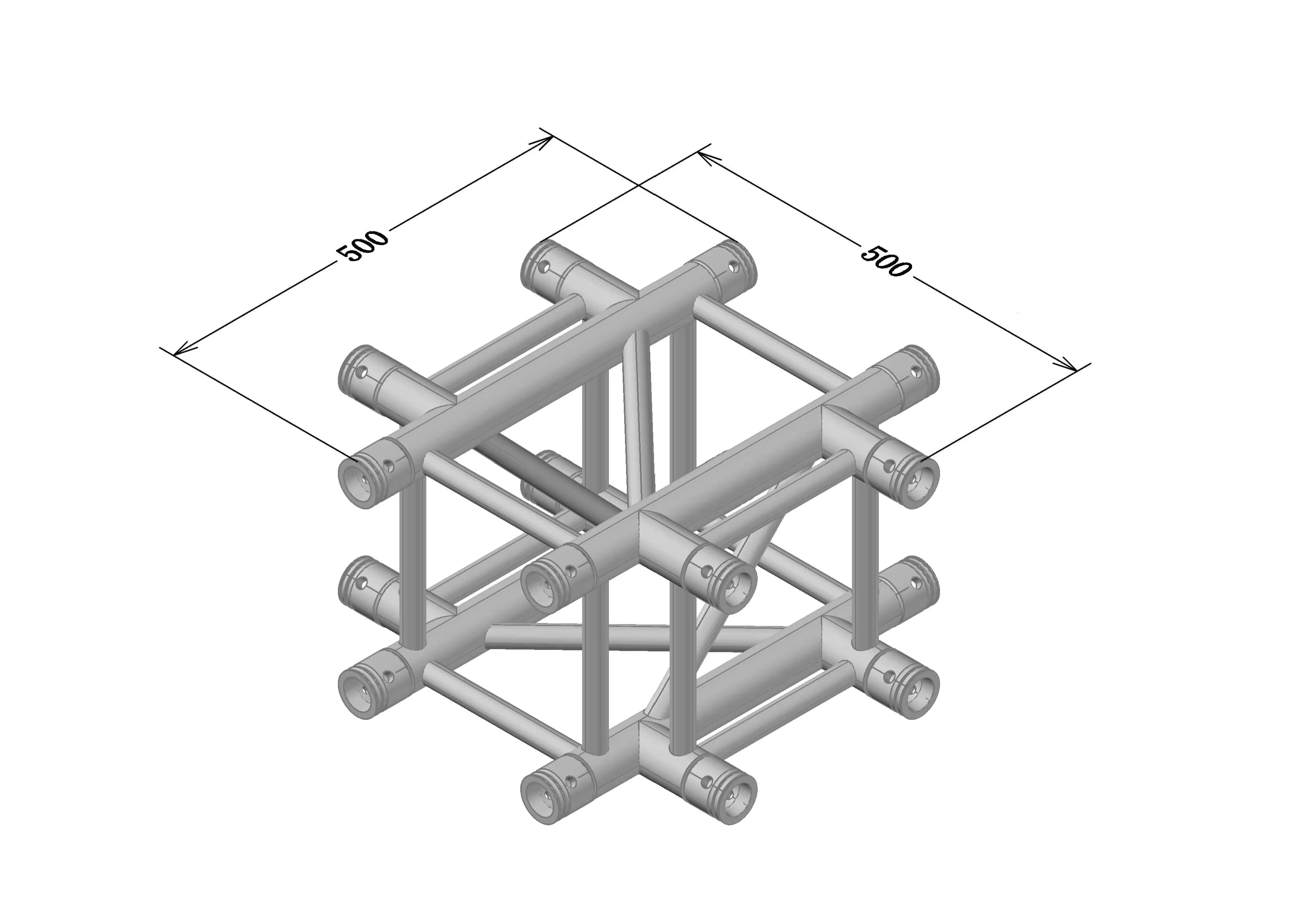

Intersections de niveau intermédiaire : coin de ferme standard à 4 voies
Renfort de base : connecteur à 6 faces
Le raisonnement est hiérarchique.
Aux niveaux supérieurs, les charges sont plus légères et la continuité spatiale est suffisante.
Le renforcement planaire de niveau intermédiaire maintient la cohérence de la grille.
À la base, là où convergent la force de compression et la demande de torsion, des connecteurs à six directions répartissent les forces plus uniformément dans les supports de fondation.
Observation sur le terrain :
La distribution uniforme des connecteurs sur toute la hauteur produit souvent un comportement de rigidité inégal. La conception d'un gradient de rigidité via la sélection des connecteurs permet d'obtenir des modèles de déflexion plus prévisibles.
Cas 5 : Installation architecturale en angle
Géométrie non orthogonale et flux de force asymétrique
Scénario :
Une structure scénique personnalisée avec des intersections à 60° et 120°.
Les connecteurs orthogonaux standards sont inutilisables.

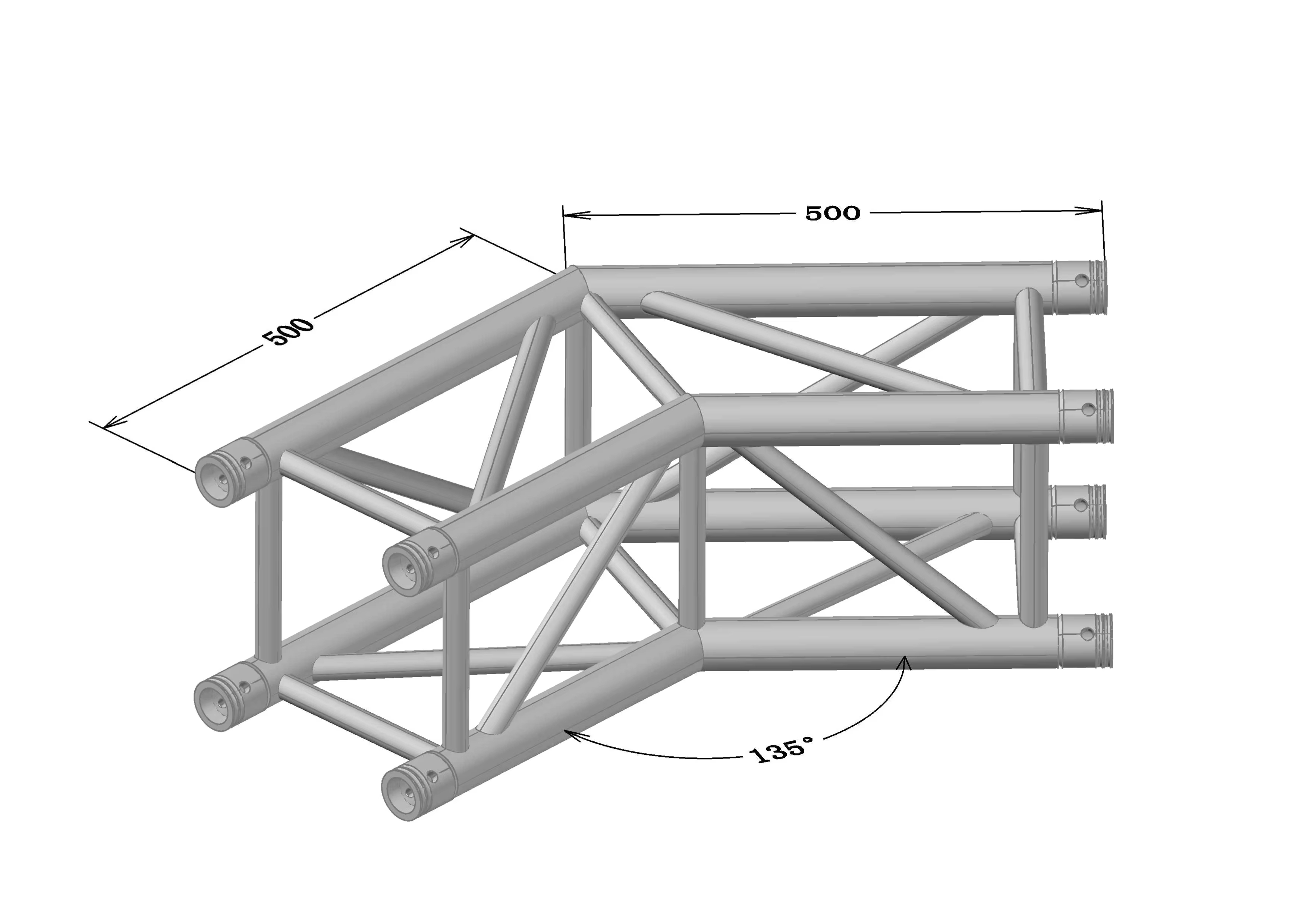

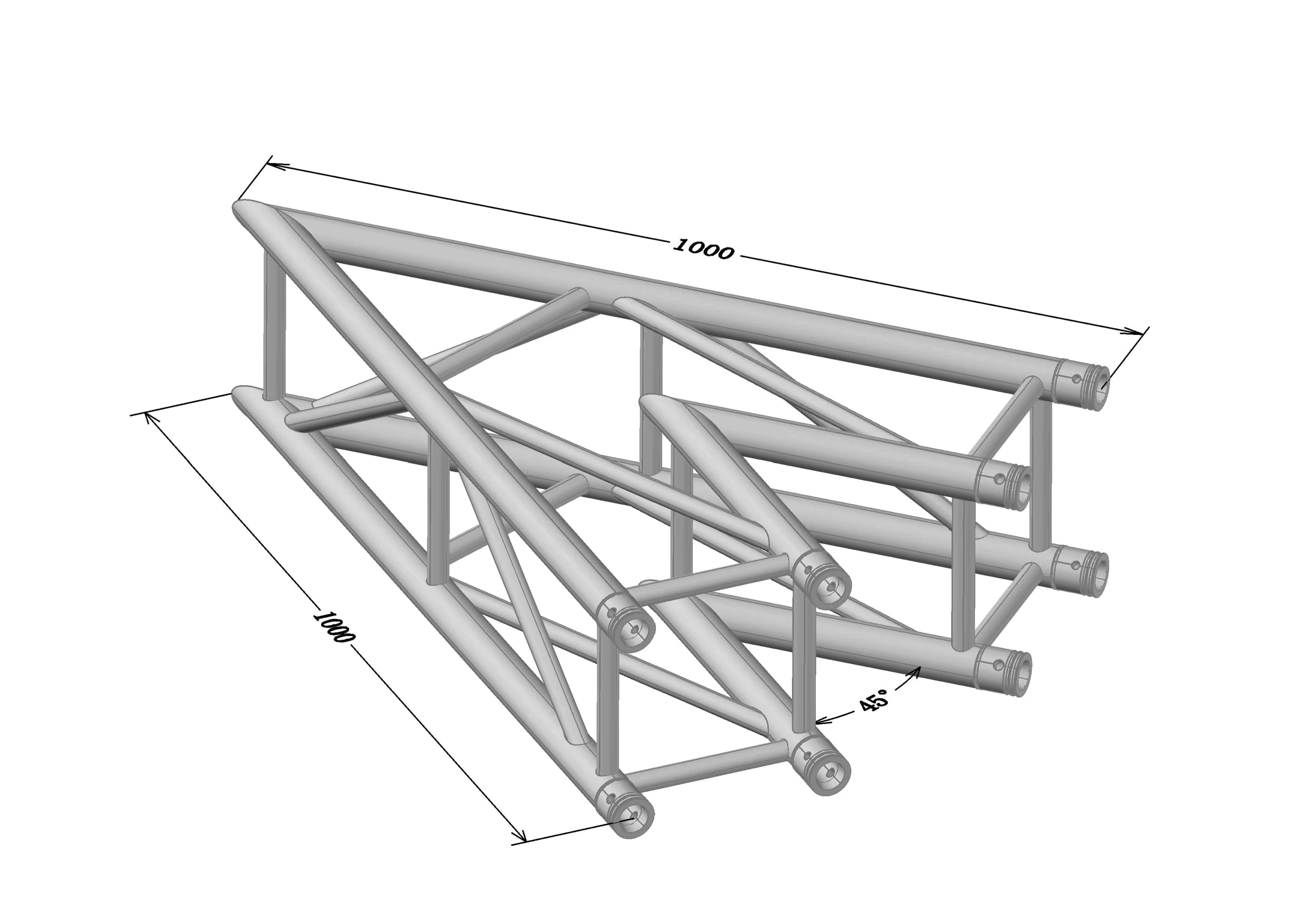

Connecteur appliqué :
Contrairement aux nœuds standard, les connecteurs à angle personnalisé définissent d'abord la géométrie et forcent ensuite le chemin.
Dans de telles configurations :
Les forces axiales ne sont plus symétriques
La rigidité latérale varie selon la direction
Les effets de torsion deviennent dominants sous charge dynamique
Considération de conception :
des contreventements ou des nœuds spatiaux supplémentaires (par exemple, des connecteurs à 5 voies ou à 6 faces) doivent être introduits aux points stratégiques pour compenser l'asymétrie introduite par les angles non droits.
La géométrie personnalisée augmente l'impact visuel, mais également la complexité structurelle.
Modèles structurels dans tous les cas
L’analyse de ces applications révèle des modèles cohérents :
1. La mise à niveau dimensionnelle améliore la stabilité
La transition des nœuds planaires aux nœuds spatiaux améliore considérablement les performances de torsion.
2. Les systèmes de toiture sont sensibles aux nœuds
Les connecteurs inclinés affectent directement si les forces restent axiales ou se transforment en flexion.
3. Les zones de base nécessitent la plus grande capacité de nœuds
Les sections inférieures des tours ou des supports de toit subissent une convergence des forces ; les nœuds multidirectionnels fonctionnent mieux ici.
4. La géométrie dicte la logique de la force
Les angles personnalisés modifient la répartition de la rigidité. Le placement des connecteurs doit anticiper cette redistribution.
Implications techniques pour les systèmes 290 mm
Dans les assemblages de fermes de 290 mm :
La capacité des membres est généralement suffisante pour des portées modérées.
La vulnérabilité structurelle provient le plus souvent de la configuration des nœuds.
L'utilisation stratégique de connecteurs à 6 directions réduit la dérive de torsion sans augmenter la taille des éléments.
Les transitions de toit doivent toujours utiliser des connecteurs spécifiques à la géométrie.
Dans de nombreux projets sur le terrain, l'amélioration de la logique des connecteurs a un impact structurel plus important que l'augmentation de la section des fermes.
Conclusion
À travers des scénarios pratiques, un principe apparaît clairement :
Les connecteurs déterminent le comportement structurel.
Les nœuds planaires définissent les limites.
Les nœuds spatiaux créent du volume.
Les nœuds de toit gèrent la transformation vectorielle.
Les nœuds d'angle personnalisés redéfinissent la géométrie elle-même.
Dans l’ingénierie des fermes modulaires, l’intelligence structurelle est intégrée au niveau des nœuds. Comprendre quand et pourquoi déployer chaque configuration de connecteur est essentiel pour créer des systèmes de fermes de 290 mm stables, efficaces et prévisibles.
Le membre de la ferme porte la charge.
Le connecteur décide de la manière dont cette charge se déplace.
Cette distinction est subtile, mais structurellement décisive.
