Mur de support d'écran LED Ringlock modulaire 8x1x6m avec palettes LED pour concerts

La structure de support d'écran LED modulaire DragonStage 8 m × 1 m × 6 m est conçue pour les applications d'affichage LED temporaires lors de concerts, de festivals et de productions d'événements en direct.

Les dimensions hors tout confirmées sont :

• Largeur : 8m

• Profondeur : 1m

• Hauteur : 6m

La structure utilise un système modulaire de tuyaux et de renforts composé de piliers verticaux, de tuyaux horizontaux, de renforts diagonaux et de bases réglables.

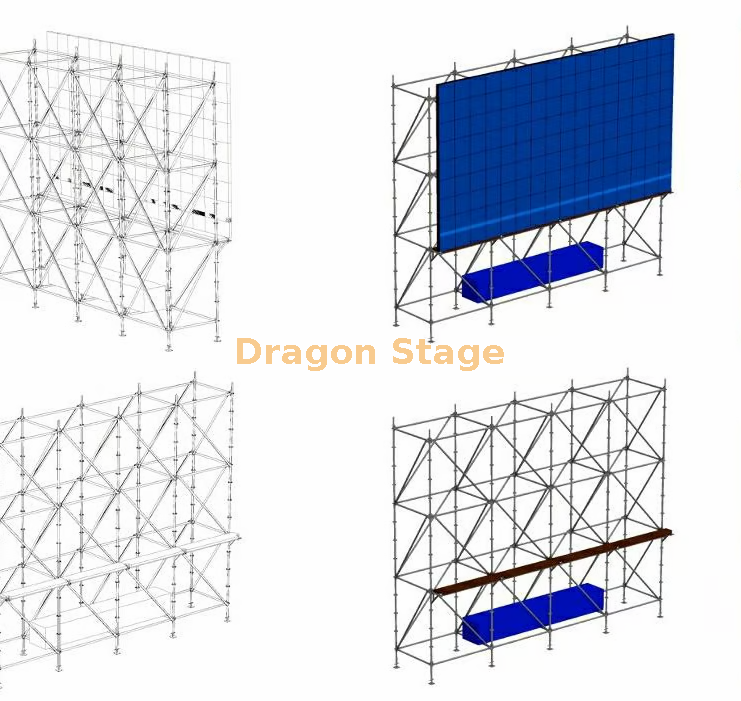

Le dessin de référence montre l"écran LED positionné sur l"avant de la structure, tandis que le cadre arrière fournit la disposition des supports contreventés modulaires.

Le forfait comprend également :

• 4 palettes LED

• 5 supports de palettes

Ces composants font partie de l’agencement plateforme/support inférieur associé à l’installation LED.

Pour d'autres structures modulaires de support d'événements, voir notre système de structure Ringlock.

Spécifications principales

Structure de support LED de 8 m de large × 6 m de haut

Le mur de soutènement principal mesure environ :

8 m de large × 6 m de haut

avec une profondeur structurelle globale d"environ :

1m

Cela crée un mur de support temporaire relativement étroit derrière l"écran LED plutôt qu"une structure de scène ou de tour profonde.

La disposition modulaire est particulièrement utile lorsque le client a besoin d"un mur LED dédié derrière ou à côté d"une scène sans construire une structure environnante beaucoup plus grande.

Pour les produits de support LED associés, consultez notre gamme LED Stage Truss .

Profondeur structurelle de 1 m

L'une des caractéristiques importantes de ce produit est sa profondeur de 1 m..

La structure n’est pas une simple rangée plate de tuyaux verticaux. Il utilise des éléments avant-arrière et des contreventements diagonaux pour former un cadre de support tridimensionnel.

Cela permet au mur LED d"être traité comme une structure temporaire distincte plutôt que de simplement fixer l"écran à une rangée verticale.

La disposition structurelle finale exacte doit suivre le dessin du projet approuvé.

Système de pilier modulaire de 2 m

Le BOQ actuel comprend :

Pilier LR1, 2m de long — 30 pcs

Ces piliers verticaux constituent les principaux modules de hauteur de la structure.

L"utilisation de composants reproductibles de 2 m permet à la structure d"être assemblée à partir de pièces modulaires et démontée après l"événement pour le transport et le stockage.

La disposition verticale exacte indiquée sur le dessin du produit doit être suivie lors de l"installation plutôt que de supposer que tous les piliers sont utilisés dans des positions identiques.

Tuyaux horizontaux

La configuration actuelle utilise deux longueurs de tuyaux horizontaux :

• Tuyau horizontal de 2 m — 24 pièces

• Tuyau horizontal de 1 m — 28 pièces

Ces éléments relient les piliers verticaux à travers la structure et contribuent à créer les baies modulaires répétées illustrées dans le dessin.

Différentes longueurs sont utilisées car la structure contient à la fois :

• baies horizontales plus larges

• connexions avant-arrière de 1 m de profondeur

Il s"agit d"un exemple pratique de la manière dont un système modulaire utilise un petit nombre de longueurs de composants répétées pour construire une structure temporaire beaucoup plus grande.

Contreventement diagonal

Le BOQ contient deux tailles de diagonales :

• Tuyau diagonal LR3, 2,44 m — 24 pièces

• Tuyau diagonal LR3, 2,23 m — 15 pièces

Le dessin de référence montre de nombreux contreventements diagonaux sur le mur.

Ces renforts font partie du système de support temporaire configuré et relient les éléments verticaux et horizontaux au cadre complet.

Cette page produit enregistre uniquement la disposition des attelles fournies. Il ne convertit pas la quantité de renfort en une valeur nominale de vent ou de charge vérifiée.

Bases réglables

Le système comprend :

Base réglable LR4, H : 0,25 m — 10 pièces

Ces bases sont installées aux positions de support inférieures de la structure modulaire.

Ils fournissent les points de connexion et de réglage inférieurs requis par cette configuration particulière.

L"état réel du sol, la plage de nivellement, la méthode d"ancrage et les exigences de stabilisation doivent être confirmés en fonction du site d"installation.

Palettes LED et supports de palettes

Le package de produits actuel comprend également :

• Palette LED — 4 pièces

• Support de palette — 5 pièces

Le dessin montre ces composants dans la zone avant inférieure, sous l"écran LED.

Ils font partie de l"agencement support LED/plate-forme de travail pour ce produit particulier.

Étant donné qu"aucune capacité de charge distincte ni fonction de fonctionnement exacte n"a été fournie, cette page ne les décrit pas comme une plate-forme de maintenance certifiée ni n"attribue une capacité d"équipement spécifique.

Si le client a besoin d"une plate-forme d"installation ou de maintenance dédiée, son utilisation et son chargement prévus doivent être confirmés avant la production.

poids d"emballage: 835 kg

Volume d"emballage: 2cbm

Devis quantitatif

Une structure temporaire dédiée aux écrans LED

Ce produit n"est pas une scène de concert complète.

Son métier est bien plus précis :

pour fournir une structure de support temporaire modulaire pour un écran LED.

Cela signifie qu"il peut être utilisé avec un autre :

• scène principale

• ferme de toit

• système audio

• système d"éclairage

• structure des coulisses

sans que le mur LED lui-même fasse partie du cadre principal de la scène.

Cela le rend utile pour les productions de concerts où la position de l"écran LED doit rester flexible.

Pour des applications plus larges sur scène de concert et de production en direct, consultez notre page Événements de concert .

Applications typiques

Ce mur de support LED de 8 m × 1 m × 6 m peut être utilisé pour des applications telles que :

• Écrans de fond LED pour concerts

• Murs LED pour festivals

• Écrans LED côté scène

• Écrans vidéo d"événements en direct

• Murs d"affichage de cérémonie

• Affichages temporaires d"événements en plein air

• Installations LED pour événements d"entreprise

Les dimensions et le poids réels de l"écran doivent être fournis avant que la structure finale ne soit confirmée.

Qu"est-ce qui est inclus dans ce produit ?

Le package de produits confirmé comprend :

piliers verticaux
+
tuyaux horizontaux
+
diagonales
+
bases réglables
+
palettes LED
+
supports de palettes

L'écran LED lui-même n'est pas automatiquement inclus, sauf indication contraire dans le devis.

De même, les armoires LED, les processeurs, les câbles, la distribution électrique, le matériel de montage d"écran et tout autre équipement audiovisuel ne doivent être considérés comme inclus que lorsqu"ils sont spécifiquement confirmés.

Fabrication sur mesure

La configuration 8 m × 1 m × 6 m est une structure de support LED spécifique.

DragonStage peut discuter d"autres exigences telles que :

• Largeur hors tout différente

• Différentes hauteurs

• Différentes profondeurs structurelles

• Espacement différent des baies

• Différentes quantités de palettes LED

• Dispositions de plate-forme alternatives

• Différentes dimensions d"écran

• Différentes interfaces d"installation

Pour un mur de support LED personnalisé, il est utile de fournir à la fois les dimensions de l'écran LED et le poids total de l'écran , plutôt que uniquement la taille de la structure extérieure.

Quelles informations sont nécessaires pour un devis ?

Pour une structure de support d"écran LED similaire, veuillez fournir :

• Largeur de l"écran LED

• Hauteur de l"écran LED

• Taille de l"armoire LED

• Nombre d"armoires LED

• Poids total de l"écran LED

• Largeur de structure requise

• Hauteur de structure requise

• Utilisation intérieure ou extérieure

• Lieu d"installation

• État du sol

• Plateforme de travail/installation requise

• Méthode de fixation de l"écran

• Dessin du projet ou image de référence

Ces informations permettent d"adapter la configuration structurelle au système LED réel plutôt que de sélectionner un mur de support uniquement en fonction de ses dimensions globales.

Note technique importante

Les informations confirmées pour ce produit comprennent :

• 8 m de largeur hors tout

• 1 m de profondeur hors tout

• 6 m de hauteur hors tout

• quantités répertoriées de tuyaux et de supports modulaires

• 10 bases réglables

• 4 palettes LED

• 5 supports de palettes

Les informations fournies n'établissent pas  :

• poids maximum de l"écran LED

• charge attachée admissible

• résistance au vent

• besoin de ballast

• exigence d"ancrage

• exigence de fondation

• facteur de sécurité

• certification structurelle

• approbation du code local

• approbation technique

Ces exigences dépendent de l"écran LED réel, de l"emplacement d"installation, des conditions du site et de la conception finale du projet.

FAQ

Quelle est la taille globale de cette structure de support d’écran LED ?
La structure mesure environ 8 m de large × 1 m de profondeur × 6 m de haut..

A quoi sert principalement la structure ?
Il est conçu comme un mur de support modulaire temporaire pour les écrans LED de concerts et d'événements.

L'écran LED est-il inclus ?
Non. Cette page produit décrit la structure de support. L'écran LED n'est inclus que si cela est spécifiquement indiqué dans le devis.

Quelle est la profondeur de la structure ?
La profondeur structurelle globale est d'environ 1 m.

Quels membres verticaux sont utilisés ?
Le BOQ actuel comprend 30 pièces de piliers LR1 de 2 m.

Combien de bases réglables sont incluses ?
Le système comprend 10 bases réglables LR4 , chacune spécifiée à environ 0,25 m de hauteur.

A quoi servent les palettes LED ?
Quatre palettes LED et cinq supports de palettes sont inclus dans le cadre de l'agencement écran-support/plate-forme inférieur illustré dans la configuration du produit. Leur charge de travail exacte et leur fonction finale doivent être confirmées en fonction du projet.

La taille de la structure peut-elle être personnalisée ?
Oui. La largeur, la hauteur, la profondeur, la disposition des baies et la disposition de la plate-forme peuvent être personnalisées en fonction des exigences de l'écran LED.

Quelles informations dois-je fournir avant de commander ?
Veuillez fournir les dimensions de l'écran LED, le poids total, la disposition des armoires, l'emplacement d'installation et si la structure sera utilisée à l'intérieur ou à l'extérieur.
