poids d'emballage: 3050kg
Volume d'emballage: 28cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre de 15,00 m (avant) | 3 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 15pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Poutre de 12h00 (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Pilier 7,00 m | 6 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 12pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| Tour d'image | Bloc de manche de robinet S | 6pcs |
| Base en acier s | 6pcs |
| Section supérieure S | 6pcs |
| Hoist manuel, BA05 2TONS | 6pcs |
| Section de charnière de robinet, hauteur 1m | 6pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 6pcs |
| SURGIGNAGE Long | 24pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 3 ensembles | 1,50 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| Poutre supérieure de 12,00 m | 1 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Poutre oblique de 7,70 m | 6 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 2,70 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| Bouchette d'échelle de 7,70 m | 8 ensembles | 3,00 m | 50 × 3,0 | CL30 289 * 50 | 8pcs |
| 2,00 m | 50 × 3,0 | CL30 289 * 50 | 8pcs |
| 2,70 m | 50 × 3,0 | CL30 289 * 50 | 8pcs |
| Composants de toit |
| Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 2pcs |
| Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 1pcs |
| Plaque de connexion à la pince | 3pcs |
| Pince unique | 16pcs |
| Pince à double | 12pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 293.46 | 1pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre des ailes de 2,00 m | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Pilier 7,00 m d'ailes | 2 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Tour des ailes | Bloc de manche de robinet S | 2pcs |
| Base en acier s | 2pcs |
| Section supérieure S | 2pcs |
| Hoist manuel, BA05 2TONS | 2pcs |
| Section de charnière de robinet, hauteur 1m | 2pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 2pcs |
| SURGIGNAGE Long | 8pcs |
| Accessoire de ferme |
| Coupleur conique et clip et épingle de safrty | entier
|
poids d'emballage: 2800kg
Volume d'emballage: 18cbm
| Article | Spécification | Quantité |
| Étape d'assemblage en aluminium | Topping: 4x8ft
(1.22x2,44m) | en bois | 45 PCS |
| Aroupe à étape de 1,22 m | 54 PCS |
| Aprise de 2,44 m | 50 pcs |
| stand avec tube extensible | 60 PCS |
| Base réglable sur scène | 60 PCS |
| Escalier | garniture en bois | total | 8 | mesures | 2 PCS |

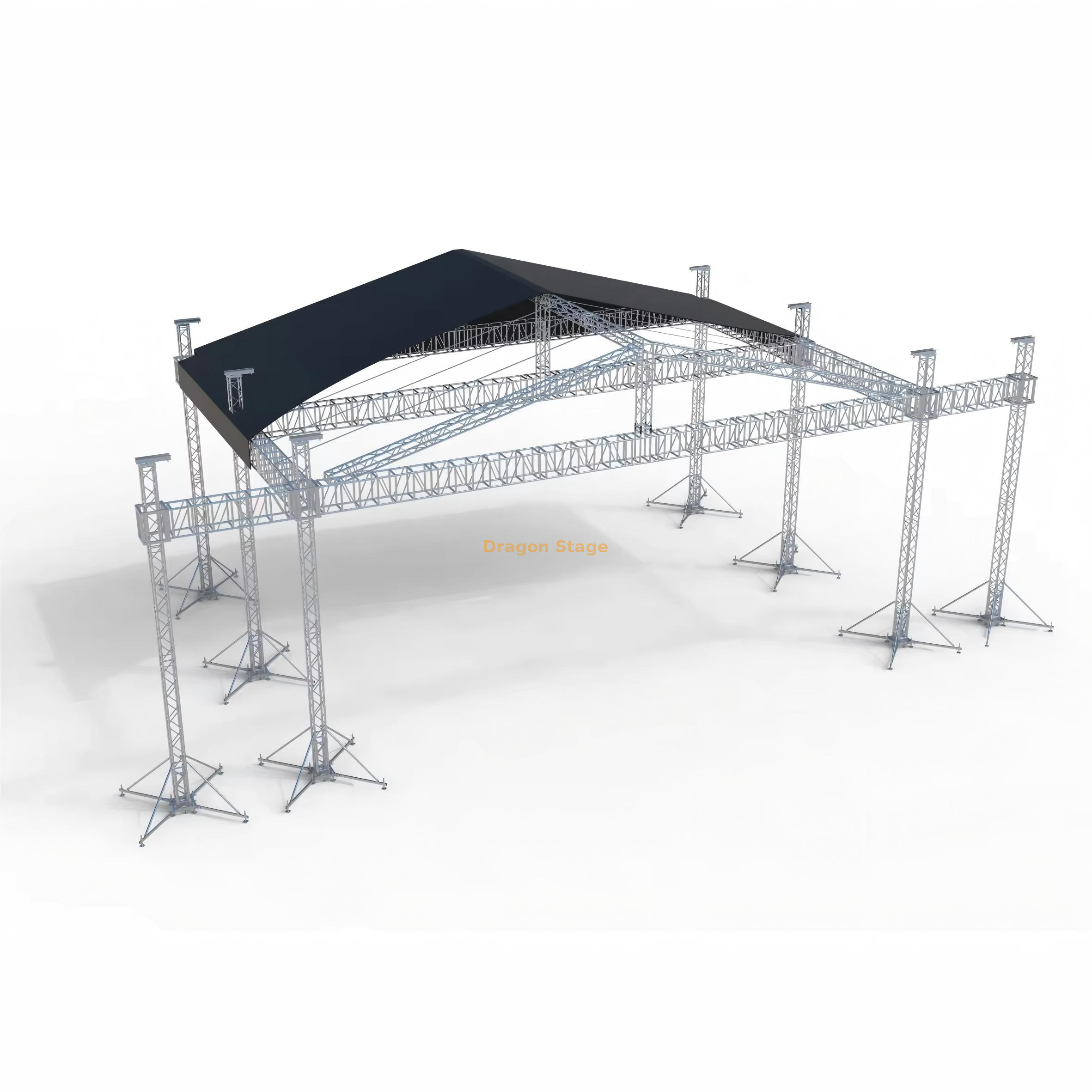

Système de fermes de scène d'événement extérieur en aluminium à hauteur réglable : 15 m x 12 m x 8 m (6 piliers)
Introduction : couverture massive et capacité de gréage professionnelle
Le Dragon Stage système de fermes de scène pour événements extérieurs à hauteur réglable en aluminium est conçu pour les concerts, festivals et événements télévisés à grande échelle les plus exigeants. Cet ensemble complet comprend une structure de toit en treillis robuste de 15 mx 12 mx 8 m soutenue par six piliers principaux et comprend une vaste plate-forme de scène réglable. Le système de support amélioré à six tours offre une répartition de charge et une stabilité exceptionnelles sur la grande portée de 15 mètres, ce qui en fait le premier choix pour les grandes productions en extérieur.
Principales fonctionnalités et répartition des composants
I. Structure en treillis à 6 piliers haute capacité
Ce système est conçu pour une sécurité et une capacité de charge maximales sur son encombrement massif :

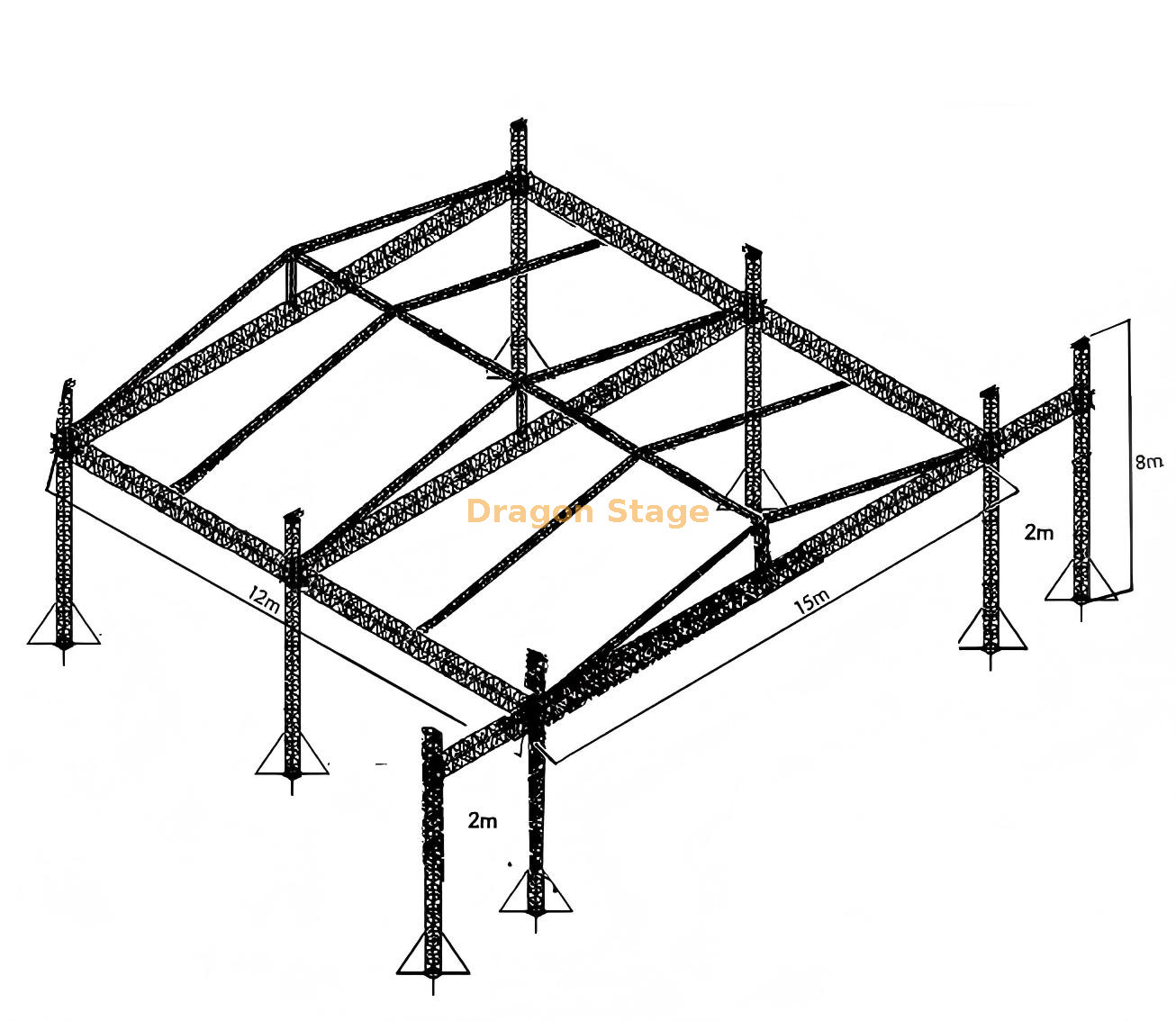

Dimensions de la structure : 15 m de long x 12 m de large x 8 m de haut (49,2 pi x 39,4 pi x 26,2 pi).
Support à six tours : Utilisant six piliers verticaux principaux (par opposition aux quatre standards), cette conception augmente considérablement l'intégrité structurelle et la capacité de charge du système, en particulier pour suspendre de lourds écrans LED et des line arrays sur une portée de 15 m..
Profils de fermes :
Poutres principales : CS389x389 (400 mm x 400 mm) avec tubes principaux de 50 mm x 3,0 mm pour une résistance élevée à la flexion.
Piliers/Toit : CS289x289 (300 mm x 300 mm) pour un support vertical efficace.
Ailes intégrées : deux structures d'ailes distinctes sont incluses, avec leurs propres piliers, bases et palans. Ceux-ci sont essentiels pour un placement optimal des haut-parleurs de sonorisation (Line Array) loin de la ligne principale du toit.
Levage et stabilisation : comprend un total de 8 ensembles de palans manuels de 2 tonnes (BA05) et 24 longs stabilisateurs impressionnants pour une stabilité suprême dans des conditions de vent fort.
II. Scène d'événement à hauteur réglable
La scène incluse est conçue pour répondre aux différentes exigences de visibilité du public :
Empreinte de la scène : une grande zone de représentation de 12,2 mx 10,98 m (environ 40 pi x 36 pi).
Hauteur réglable : le système de scène permet un réglage flexible de la hauteur de 1,2 m à 2 m (4 pieds à 6,5 pieds) , ce qui le rend polyvalent pour les concerts et les événements de présentation à plusieurs niveaux.
Matériau du pont : comprend 45 pièces de garniture de scène en bois durable de 4 x 8 pieds (1,22 mx 2,44 m) , avec les renforts et les supports nécessaires pour la hauteur maximale.
III. Logistique du système
| Composant | Description | Logistique | Caractéristique clé |
| Ferme de toit | 6 piliers, cadre en A avec ailes | 3050 kg / 28 CBM | Portée de 15 m, hauteur de 8 m |
| Plateforme de scène | 40 pi x 36 pi, terrasse en bois | 2800 kg / 18 CBM | Hauteur réglable (1,2 m - 2 m) |
| Baldaquin | PVC, bleu ou couleur personnalisée | 293,46 m² | Protection complète de la grille de toit |
| Équipement de levage | 8 palans manuels BA05 (2T) | Compris | Capacité de levage simultanée |
FAQ pratique pour les professionnels de la scène
Q : Pourquoi opter pour un système à 6 piliers plutôt qu'un système standard à 4 piliers pour une portée de 15 m ?
R : Une configuration à 6 piliers augmente considérablement la charge suspendue maximale autorisée (capacité de montage) sur la grille principale du toit, car la charge est répartie sur davantage de supports verticaux. Ceci est essentiel pour les grandes productions nécessitant un éclairage intense, de vastes arrière-plans et plusieurs écrans vidéo. Il améliore également considérablement le profil de stabilité et de résistance au vent de la structure.
Q : Quel est l'avantage de la hauteur de scène réglable (1,2 m - 2 m) ?
R : La portée réglable permet de positionner la scène plus haut ( jusqu'à 2 m ) pour un très grand public extérieur, garantissant ainsi une visibilité dégagée à distance. Les hauteurs inférieures sont utiles pour les événements dans des salles plus petites ou lorsque les réglementations locales limitent l'élévation maximale du pont de scène.
Q : Quelle est la principale cause de la large fourchette de prix (65 640 ¥ - 115 756 ¥) ?
R : La différence de prix dépend souvent de plusieurs facteurs :
Matériau du toit : mise à niveau de l'auvent en PVC vers un matériau robuste, ignifuge ou en maille.
Certification : Y compris les calculs structurels complets et les rapports de certification TUV.
Platelage de scène : mise à niveau de la garniture en bois vers un matériau plus durable, antidérapant ou ignifuge de qualité supérieure.
Palans : remplacement des 8 palans manuels par 8 palans électriques à chaîne.
