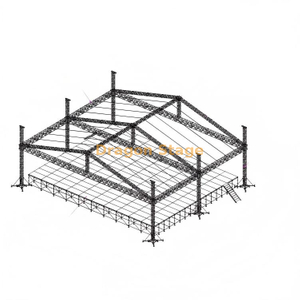

Système de fermes de toit en aluminium pour scène, 15x10x8m

Il s'agit d'un système de fermes de toit en aluminium personnalisé, il mesure 15 m de long, 10 m de profondeur et 8 m de haut avec 2 ailes de haut-parleur, chaque aile mesure 3 m de large.
la plateforme de scène mesure 14,64x8,54m avec 2 escaliers
État de disponibilité:
Quantité:
sharethis sharing button
  • Dragon Stage

Système de fermes de toit en aluminium pour scène, 15x10x8m

poids d'emballage: 2300kg

volume d'emballage: 20cbm

Article
Spécification (fermeture carrée) Quantité

longueur tube principal (mm) taille (mm)
Faisceau de 15,00 m (avant) 2 ensembles 3,00 m 50×3,0 CS389 × 389 10 pièces
2,00 m 50×3,0 CS389 × 389 0 pièces
1,00 m 50×3,0 CS389 × 389 0 pièces
Faisceau 10,00 m (côté) 2 ensembles 3,00 m 50×3,0 CS389 × 389 6 pièces
2,00 m 50×3,0 CS389 × 389 0 pièces
1,00 m 50×3,0 CS389 × 389 2 pièces
Pilier de 7,00 m 4 ensembles 3,00 m 50×3,0 CS289 × 289 8 pièces
2,00 m 50×3,0 CS289 × 289 0 pièces
1,00 m 50×3,0 CS289 × 289 4 pièces
cube de poutre Cube à robinet 389x389 0 pièces
Tour à ossature Bloc de manchon de robinet S 4 pièces
Base en acier S 4 pièces
Section supérieure S 4 pièces
Palan manuel, BA05 2Tons 4 pièces
Section de charnière à broche, hauteur 1 m 4 pièces
Élingue fibre,BA04,2 tonnes 3m 4 pièces
Long stabilisateur 16 pièces
Article
Spécification (fermeture carrée) Quantité

longueur tube principal (mm) taille (mm)
Pilier de toit 2 ensembles 1,50 m 50×3,0 CS289 × 289 2 pièces
Poutre supérieure de 10,00 m 1 ensembles 3,00 m 50×3,0 CS289 × 289 3 pièces
2,00 m 50×3,0 CS289 × 289 0 pièces
1,00 m 50×3,0 CS289 × 289 1 pièces
Faisceau oblique de 7,70 m 4 ensembles 3,00 m 50×3,0 CS289 × 289 8 pièces
2,00 m 50×3,0 CS289 × 289 0 pièces
1,70 m 50×3,0 CS289 × 289 4 pièces
Ferme d'échelle de 7,70 m 8 ensembles 3,00 m 50×3,0 CL30,289*50 16 pièces
2,00 m 50×3,0 CL30,289*50 0 pièces
1,70 m 50×3,0 CL30,289*50 8 pièces
Composants du toit
Conner de toit 4 voies, à utiliser pour les fermes de toit CS289 × 289 2 pièces

Conner de toit 5 voies, à utiliser pour les fermes de toit CS289 × 289 0 pièces

Connecter la plaque avec la pince 2 pièces

Pince simple 16 pièces

Double pince 8 pièces

Matériau de l'auvent : PVC, couleur bleue ou personnalisé. 257.86 1 pièces
Article
Spécification (fermeture carrée) Qté

longueur tube principal (mm) taille (mm)
Poutre d'ailes de 3,00 m 2 ensembles 3,00 m 50×3,0 CS389 × 389 2 pièces
2,00 m 50×3,0 CS389 × 389 0 pièces
1,00 m 50×3,0 CS389 × 389 0 pièces
Pilier Ailes 7,00 m 2 ensembles 3,00 m 50×3,0 CS289 × 289 4 pièces
2,00 m 50×3,0 CS289 × 289 0 pièces
1,00 m 50×3,0 CS289 × 289 2 pièces
Tour des ailes Bloc de manchon de robinet S 2 pièces
Base en acier S 2 pièces
Section supérieure S 2 pièces
Palan manuel, BA05 2Tons 2 pièces
Section de charnière à broche, hauteur 1 m 2 pièces
Élingue fibre,BA04,2 tonnes 3m 2 pièces
Long stabilisateur 8 pièces
Accessoire de ferme
Coupleur conique & clip & goupille Safrty entier
ensemble

scène modulaire avec escalier

poids d'emballage: 2500kg

volume d'emballage: 16cbm

Article Spécification Quantité
Étape d'assemblage en aluminium garniture : 4x8 pieds
(1,22x2,44m)
en bois 42 pièces
Attelle de scène de 1,22 m 49 pièces
Attelle de scène de 2,44 m 48 pièces
support avec tube extensible 56 pièces
Base réglable pour scène 56 pièces
Escalier de scène garniture en bois total 6 mesures 2 pièces
Main courante d'escalier longueur 2.781 mètres 4 pièces


ce système de toit de scène en treillis d'aluminium sur mesure représente une entreprise importante en matière d'ingénierie structurelle et de production d'événements. Sa taille et sa complexité considérables nécessitent des considérations de conception rigoureuses, notamment des calculs méticuleux pour la charge de vent, une analyse des contraintes et des évaluations détaillées de la sécurité. Une sélection minutieuse des matériaux, une ingénierie précise et le respect des règles de sécurité sont primordiaux pour garantir une mise en œuvre réussie et sûre de ce système de scène complexe et impressionnant. La réussite de l’exécution dépend d’un effort coordonné entre les ingénieurs en structure, les professionnels de la production d’événements et les techniciens qualifiés.
