poids d'emballage: 1260kg
Volume d'emballage: 18cbm
| Poutre de 12h00 (avant) | 3 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 12pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Poutre de 12h00 (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| cube de poutre | 6 visages | CS389 × 389 | 6pcs |
| Pilier | 3 ensembles | 1,20 m | 50 × 3,0 | CS389 × 389 | 3pcs |
| Poutre supérieure de 12,00 m | 1 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 6,20 m poutre oblique | 4 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 1,20 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| Bouchette d'échelle de 6,20 m | 10 sets | 3,00 m | 50 × 3,0 | CL30 289 * 50 | 10pcs |
| 2,00 m | 50 × 3,0 | CL30 289 * 50 | 10pcs |
| 1,20 m | 50 × 3,0 | CL30 289 * 50 | 10pcs |
| Composants de toit | 4 | Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | CS389 × 389 | 2pcs |
| 5 | Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | CS389 × 389 | 1pcs |
| 1 | Plaque de connexion à la pince | CS389 × 389 | 3pcs |
| Pince unique | 20pcs |
| Pince à double | 8pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 238.56 | 1pcs |
Ce système de qualité professionnelle est conçu avec des dimensions et des matériaux spécifiques pour garantir une fiabilité à long terme :

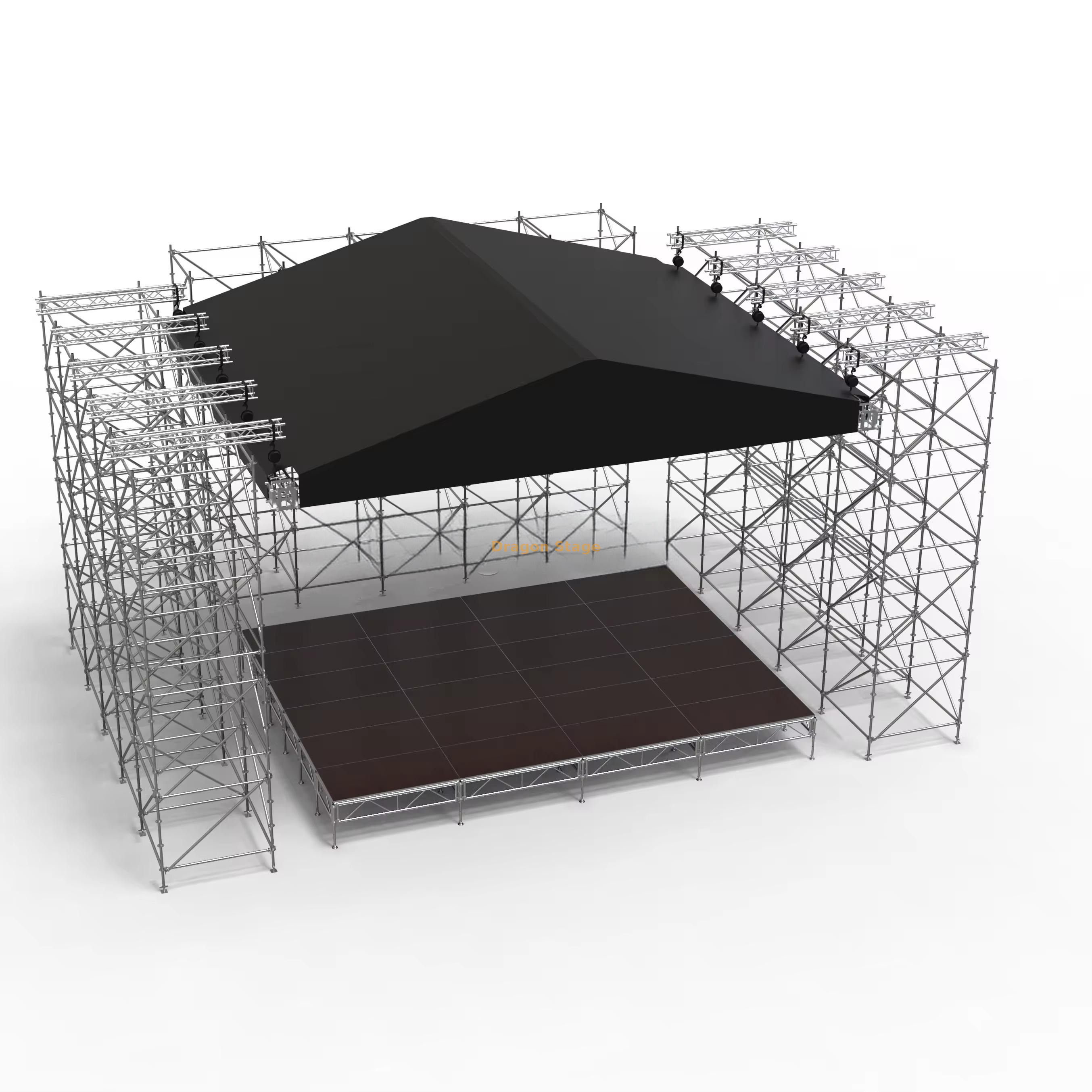

Type de structure : Système de fermes de toit pyramidales avec 3 poutres à longue portée
Application : mégaconcerts, festivals internationaux, grandes scènes d'événements en plein air
Dimensions:
Spécifications de la ferme :
Ferme principale : ferme carrée CS389x389
Diamètre du cordon principal : alliage d'aluminium de 50 mm x 3,0 mm d'épaisseur (garantissant un rapport résistance/poids maximal).
Auvent de toit : matériau PVC de qualité professionnelle (couleurs personnalisées disponibles, idéales pour la protection contre les intempéries et le marquage).
Capacité de charge : conçu pour les charges lourdes, prenant en charge spécifiquement les grands systèmes de haut-parleurs line array, les installations d'éclairage étendues et les écrans LED surdimensionnés.
Ingénierie avancée et avantages opérationnels
La conception de ce système 20x20m intègre plusieurs fonctionnalités professionnelles qui rationalisent la logistique de production événementielle :

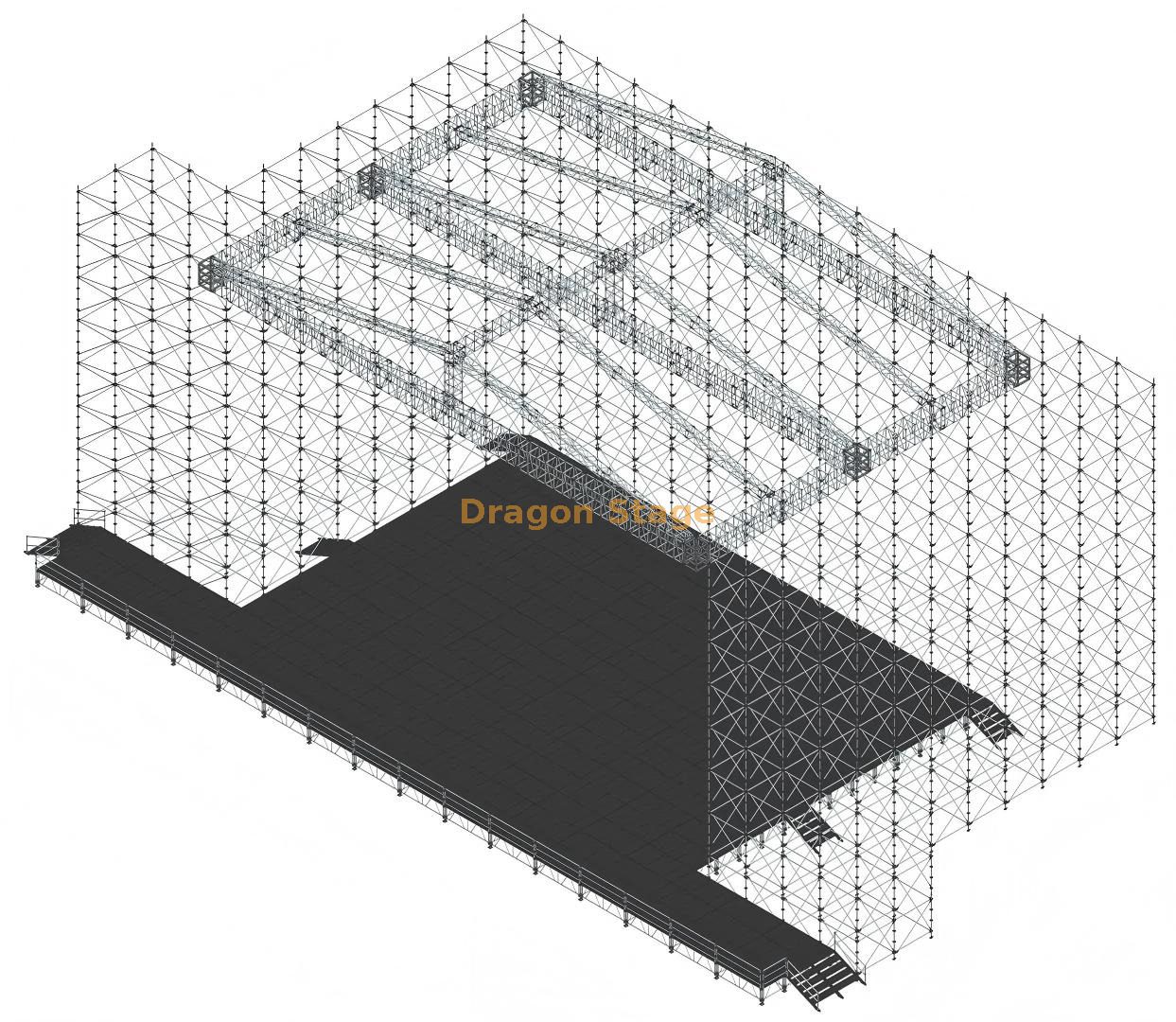

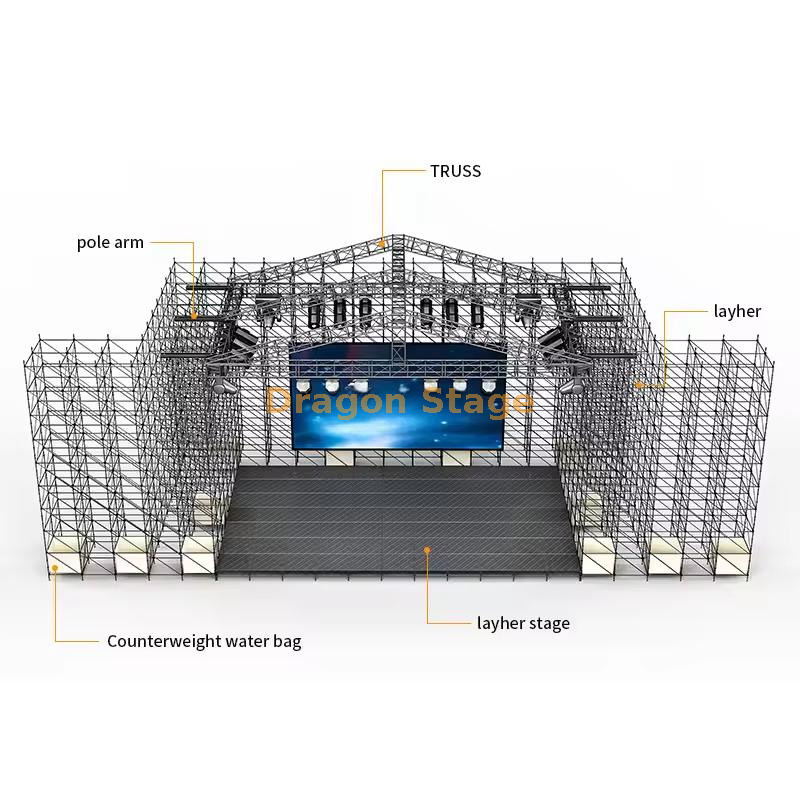

Compatibilité du système Layher : Une caractéristique clé est la conception du système pour l'intégration avec les composants d'échafaudage du système Layher . Cette compatibilité offre une flexibilité accrue pour la construction de tours de support et de structures auxiliaires robustes, permettant aux producteurs de s'adapter rapidement aux terrains difficiles et aux diverses exigences de charge.
Trois poutres à longue portée : L'inclusion de trois poutres principales à longue portée fournit une résistance redondante sur toute la largeur de 20 mètres, minimisant la déflexion et maximisant la charge suspendue admissible (charge vive) pour les éléments de production techniques complexes.
Esthétique du toit pyramidal : La forme emblématique du toit pyramidal offre non seulement une distribution structurelle optimale, mais présente également un profil reconnaissable à fort impact, créant un point focal puissant pour les émissions télévisées et les médias haute résolution.
Composants modulaires robustes : L'utilisation de sections de fermes carrées standardisées et de haute spécification (CS389x389) garantit l'interchangeabilité des composants et simplifie l'assemblage, le démontage et le transport sur site, répondant directement aux défis logistiques des événements majeurs.
Enveloppe de protection contre les intempéries : le système d'auvent en PVC est fixé à la structure, offrant un abri fiable contre la pluie et le soleil, garantissant le fonctionnement continu et l'intégrité des équipements électroniques et audiovisuels sensibles.
Ce système de fermes de toit pyramidales à grande portée de 20 mx 20 m est le choix professionnel pour les producteurs qui refusent de faire des compromis sur la sécurité, l'échelle ou les performances structurelles.
