Poids d'emballage: 3900kg
Volume d'emballage: 51cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre de 14,00 m (avant) | 3 ensembles | 3,00 m | 50 × 4,0 | CS520 × 760 | 12pcs |
| 2,00 m | 50 × 4,0 | CS520 × 760 | 3pcs |
| 1,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| Poutre de 20,00 m (côté) | 2 ensembles | 3,00 m | 50 × 4,0 | CS520 × 760 | 12pcs |
| 2,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| 1,00 m | 50 × 4,0 | CS520 × 760 | 4pcs |
| Pilier de 5,00 m | 6 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| cube de poutre | 6 visages | CS520 × 760 | 0pcs |
| Tour d'image | Bloc de manche de robinet l | 6pcs |
| Base en acier L | 6pcs |
| Section supérieure L | 6pcs |
| Hoist manuel, BA05 2TONS | 6pcs |
| Section de charnière de robinet, hauteur 1m | 6pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 6pcs |
| SURGIGNAGE Long | 24pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 3 ensembles | 1,40 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| Boutre de haut de 20,00 m | 1 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Poutre oblique de 7,20 m | 6 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 2,20 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| Bouchette d'échelle de 7,20 m | 16 ensembles | 3,00 m | 50 × 3,0 | CL30 289 * 50 | 16pcs |
| 2,00 m | 50 × 3,0 | CL30 289 * 50 | 16pcs |
| 2,20 m | 50 × 3,0 | CL30 289 * 50 | 16pcs |
| Composants de toit | 4 | Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 2pcs |
| 5 | Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 1pcs |
| 1 | Plaque de connexion à la pince | CS289 × 289 | 3pcs |
| Pince unique | 32pcs |
| Pince à double | 12pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 409.36 | 1pcs |

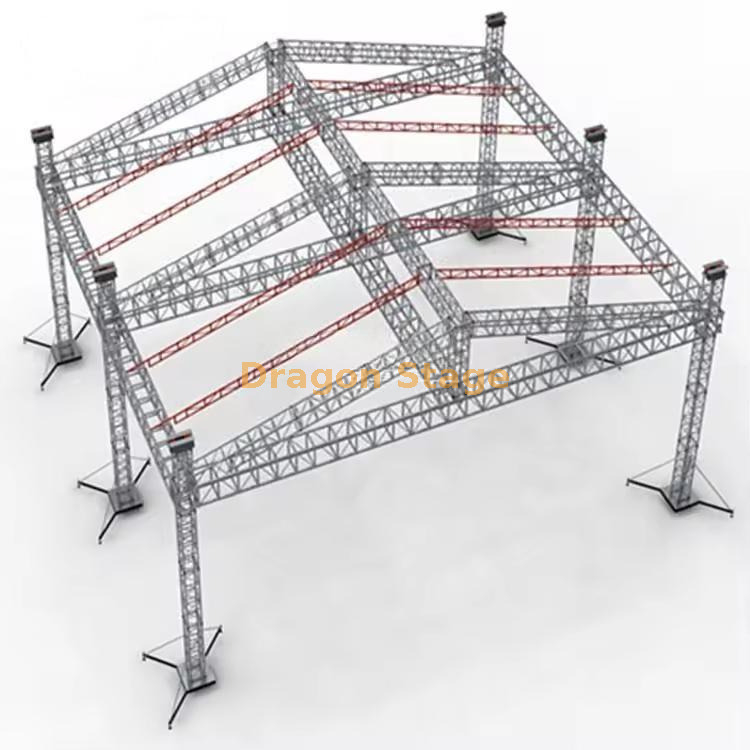

Tente de toit en treillis pour grands événements Kenya : structure en aluminium robuste (20 m x 14 m x 6 m)
Introduction : Excellence en ingénierie pour les événements majeurs
La Dragon Stage Kenya tente à fermes de toit pour grands événements est une solution sur mesure conçue pour un impact maximal et une fiabilité structurelle inébranlable. Avec des dimensions massives de 20 m de long, 14 m de large et 6 m de haut , ce système offre une protection essentielle contre les intempéries et un support de montage essentiel pour les concerts, festivals et événements d'entreprise de grande envergure. Construit à l'aide de composants robustes et résistants du système de fermes de toit en pente en aluminium (y compris des poutres CS520x760), il s'agit de la structure de toit événementielle professionnelle ultime, d'une portée de 20 m, pour toute production extérieure à grande échelle.
Défis et solutions pour la couverture d’événements à grande échelle
Gestion des charges extrêmes et assemblage rapide et sûr
Les grands systèmes de fermes sont confrontés à deux exigences : fournir une immense capacité de suspension pour les équipements de production et garantir un assemblage rapide et sûr dans divers environnements.
Cette grande tente en treillis de concert en plein air à vendre répond de front à ces défis :
Résistance sans compromis : la structure principale utilise des fermes carrées en aluminium de qualité professionnelle de 520 x 760 mm pour les poutres principales et de 389 x 389 mm pour les piliers, garantissant une capacité de chargement élevée nécessaire aux réseaux de lignes lourds et aux plates-formes d'éclairage.
Solution de levage complète : Le système est complet, comprenant 6 ensembles de palans manuels de 2 tonnes et des accessoires de gréage de support (élingues en fibre, blocs de manchons, etc.). Cela garantit que la structure du toit de la scène mobile de 14 m de profondeur peut être assemblée et soulevée efficacement et en toute sécurité en utilisant la méthode du sol.
Stabilité améliorée : l'inclusion de 6 ensembles de bases en acier et de 24 longs stabilisateurs est essentielle pour ancrer la tente en treillis en aluminium d'une hauteur de 6 mètres , atténuant les risques liés aux vents violents et assurant la stabilité sur la grande empreinte.
Principales caractéristiques et avantages structurels pour les responsables de production
Aluminium de qualité certifiée et gréement complet
L'ensemble de la structure est fabriqué en de haute qualité aluminium (tubes principaux de 50 x 4,0 mm et 50 x 3,0 mm), offrant un équilibre optimal entre résistance et portabilité. La liste des composants robustes garantit que ce système de fermes de toit en A pour les événements à grande échelle peut répondre aux besoins exigeants en matière d'éclairage, de vidéo et d'audio. L'assemblage utilise des composants conformes aux normes de l'industrie, tels que les sections supérieures et les blocs de manchons, pour une construction cohérente et fiable à chaque fois.
Protection contre les intempéries et finition personnalisée
L'inclusion d'un grand couverture complète auvent de toit en PVC à (disponible en bleu ou dans des couleurs personnalisées) offre une protection immédiate contre le soleil et la pluie, essentielle pour la continuité lors de longs événements. Cela fait du système une « tente » fiable qui fonctionne également comme une structure de gréement hautement technique. La conception personnalisée, spécifiée pour un grand événement au Kenya , démontre son adaptabilité aux exigences géographiques et techniques spécifiques.
FAQ pratique pour les professionnels de la scène
Q : Le prix inclut-il la plate-forme de scène pour la zone de représentation ?
R : Non, le prix indiqué concerne généralement la structure en fermes de toit, l'équipement de levage et l'auvent uniquement. La plate-forme de scène de performance (platelage et pieds) est généralement un système modulaire distinct.
Q : Quelle est la fonction principale des stabilisateurs ?
R : Les 24 longs stabilisateurs prolongent l'empreinte horizontale des bases en acier au bas des piliers. Cela augmente considérablement la résistance de la structure au basculement et fournit le soutien nécessaire contre les forces de soulèvement dues au vent ou aux charges asymétriques.
Q : Ce système peut-il être décomposé en structures plus petites ?
R : Bien que conçues comme un système de 20 x 14 m , la nature modulaire des fermes permet des reconfigurations personnalisées. Cependant, toute réduction de taille doit être repensée et recertifiée pour garantir le maintien de la capacité de charge suspendue en toute sécurité.
Q : Comment la marquise est-elle fixée ?
R : L' auvent en PVC est fixé à la structure à l'aide de diverses pinces (simples et doubles) et de plaques de connexion, garantissant qu'il est tendu et résistant au battement ou à la déchirure en cas de vent.
