Poids d'emballage: 1200 kg
Volume d'emballage: 10cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Faisceau de 5,00 m (avant) | 2 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Poutre de 8,00 m (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Pilier de 5,00 m | 4 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Tour d'image | Bloc de manche de robinet S | 4pcs |
| Base en acier s | 4pcs |
| Section supérieure S | 4pcs |
| Hoist manuel, BA05 2TONS | 4pcs |
| Section de charnière de robinet, hauteur 1m | 4pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 4pcs |
| SURGIGNAGE Long | 16pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 2 ensembles | .50 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Poutre supérieure de 8,00 m | 1 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 1pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Faisceau oblique de 2,70 m | 4 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| .70 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| Ferme d'échelle de 2,70 m | 6 ensembles | 3,00 m | 50 × 3,0 | CL30 289 * 50 | 0pcs |
| 2,00 m | 50 × 3,0 | CL30 289 * 50 | 6pcs |
| .70 m | 50 × 3,0 | CL30 289 * 50 | 6pcs |
| Composants de toit |
| Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 2pcs |
| Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 0pcs |
| Plaque de connexion à la pince | 2pcs |
| Pince unique | 12pcs |
| Pince à double | 8pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 86.26 | 1pcs |
Poids d'emballage: 900 kg
Volume d'emballage: 6,5 cbm
| Article | Spécification | Quantité |
| Étape d'assemblage en aluminium | Topping: 4x8ft
(1.22x2,44m) | en bois | 12 PCS |
| Aroupe à étape de 1,22 m | 18 pcs |
| Aprise de 2,44 m | 14 PCS |
| stand avec tube extensible | 21 PCS |
| Base réglable sur scène | 21 PCS |
| Escalier | garniture en bois | total | 8 | mesures | réglable à la hauteur de la scène | 2 PCS |

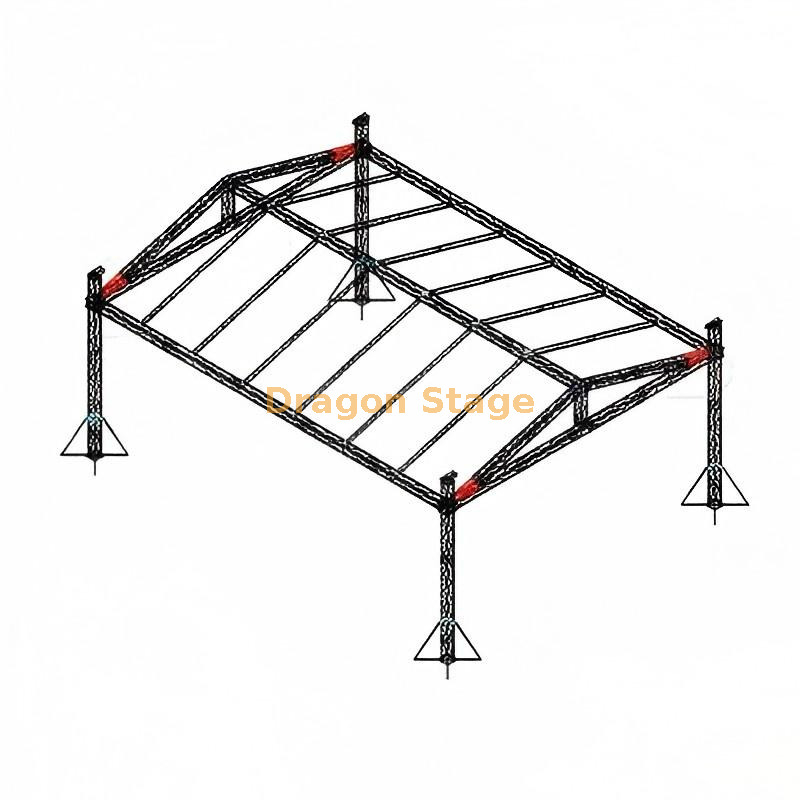

Toit en treillis portable carré en aluminium pour concert en plein air 8x5x6m : système de scène d'événement modulaire
1. Introduction : Les fondements de la production live à grande échelle
Le DragonStage Square système de toit en treillis portable en aluminium est une structure de scène extérieure de taille moyenne de qualité professionnelle, parfaitement conçue pour les concerts, les festivals et les événements publics qui nécessitent une zone de représentation rapide, fiable et couverte. Dimensionné à une efficace de 8 m sur 5 m de profondeur largeur avec une hauteur libre significative de 6 m , ce système offre un équilibre optimisé entre empreinte au sol, capacité et présence visuelle.
Il est classé comme un système de toit en ferme portable , utilisant le profil de ferme carrée CS289x289 standard de l'industrie pour tous les principaux éléments structurels. Ce choix garantit une facilité de manipulation et une rapidité de montage, essentielles pour les entreprises événementielles gérant des calendriers de production serrés. La structure est un ensemble tout-en-un, intégrant une grille de toit robuste, un support au sol à quatre piliers et une plate-forme de scène réglable.
2. Défis et solutions dans la construction d'événements modernes
Pour les événements de taille moyenne, les producteurs sont confrontés à des défis pour fournir une scène sûre, de haute qualité, protégée contre les intempéries et pouvant être transportée et montée efficacement. Ce système de fermes est conçu pour répondre à ces besoins spécifiques :
Mobilité et vitesse d'installation : Le système est hautement portable , avec un volume d'emballage total gérable de 10 CBM (structure en treillis) et un poids total d'emballage en treillis de 1 200 kg , minimisant les coûts de transport et la complexité logistique.
Intégrité structurelle et levage : la stabilité est assurée par l'utilisation de quatre piliers principaux, fixés par quatre ensembles de blocs de manchons à broche (S) , , de bases en acier (S) et de sections supérieures (S) . La sécurité est gérée lors de l'assemblage à l'aide de quatre palans manuels de 2 tonnes (BA05) pour une élévation contrôlée du toit, permettant un montage précis de la grille de toit de 8 mx 5 m..
Personnalisation de la scène : l'inclusion d'une plate-forme de scène modulaire réglable en hauteur ( de 1,2 m à 2,0 m ) et dotée de deux séries d'escaliers offre une flexibilité pour répondre aux diverses exigences de visibilité du lieu et un accès facile aux artistes.
3. Principales caractéristiques et avantages
Le toit en treillis portable carré en aluminium de 8 x 5 x 6 m offre une suite professionnelle de composants pour un événement sûr et réussi.
Spécifications clés du produit
| Fonctionnalité | Détails des spécifications |
| Dimensions hors tout (L x L x H) | 8 mx 5 mx 6 m (environ) |
| Série de fermes | CS289x289 (fermeture à broche carrée) |
| Taille du tube principal | 50 mm x 3,0 mm (utilisé pour toutes les poutres et piliers) |
| Type de connexion | Robinet (utilisant un coupleur conique, un clip de sécurité et une goupille) |
| Configuration des piliers | Support au sol à 4 piliers |
| Taille de la plateforme de scène | 7,32 mx 4,88 m (24 pi x 16 pi, environ) |
| Hauteur de la scène | Réglable de 1,2 m à 2,0 m |
| Auvent de toit | 86,26 m² PVC (couleur bleue ou personnalisée) |
| Accessoires structurels | 4x bloc de manchon (S), 4x base en acier (S), 4x section supérieure (S) |
| Équipement de levage | 4x palan manuel (BA05, 2 tonnes), 4x élingues en fibre (2 tonnes, 3 m) |
| Amélioration de la stabilité | 16x stabilisateurs longs |
| Poids total de l'emballage de la ferme | 1200 kg |
Composants intégrés
Grille de fermes de toit : construite à partir de fermes CS289x289 (longueurs de 3,00 m, 2,00 m, 1,00 m) et de fermes d'échelle CL30 pour les sections obliques, optimisées pour transporter des équipements d'éclairage et de sonorisation.
Plate-forme de scène : La plate-forme de scène d'assemblage en aluminium se compose de panneaux de finition en bois de 4 x 8 pieds (1,22 x 2,44 m) , ainsi que de toutes les entretoises et bases réglables nécessaires.
Gréement et sécurité : comprend le matériel de montage nécessaire tel que des pinces simples (12 pièces) et des pinces doubles (8 pièces) pour sécuriser les fixations, ainsi que les 16 longs stabilisateurs pour une empreinte au sol accrue et une résistance au vent.
4. FAQ pratique pour les professionnels de la scène
Q : Pour quel type d’événements ce système de fermes est-il le mieux adapté ?
R : En raison de sa classification et de sa taille moyennes, il est idéal pour les événements d'entreprise, les lancements de produits, les concerts de petite et moyenne taille, les festivals et les représentations théâtrales où la distance de projection pour l'éclairage/le son est modérée.
Q : Quel est l'avantage du profil de ferme CS289x289 ?
R : Le CS289x289 est une ferme carrée standard de service moyen. Il offre un bon équilibre entre capacité de charge et taille, est économique et suffisamment léger pour des tournées efficaces et une configuration manuelle.
Q : Le système inclut-il tout le matériel de scène illustré ?
R : Oui, le système comprend le dessus de scène, les supports, les supports réglables, les bases réglables et les escaliers de scène comme spécifié, ce qui en fait une solution complète de scène et de toit.
Q : Comment le toit est-il sécurisé pour les événements en plein air ?
R : Le système nécessite un ancrage ou un lestage à travers la base en acier (S) et les 16 longs stabilisateurs. Un ancrage adéquat est essentiel et des calculs de charge doivent être utilisés pour déterminer le poids de ballast requis en fonction des réglementations locales en matière de vitesse du vent.
5. Appel à l'action fort (CTA)
Équipez votre prochain événement en plein air avec le DragonStage fiable, professionnel et portable 8 x 5 x 6 m. toit en treillis portable en aluminium carré .
Contactez-nous pour un devis détaillé et un délai de livraison pour vos besoins en tournée ou en événement.
