Spécifications principales

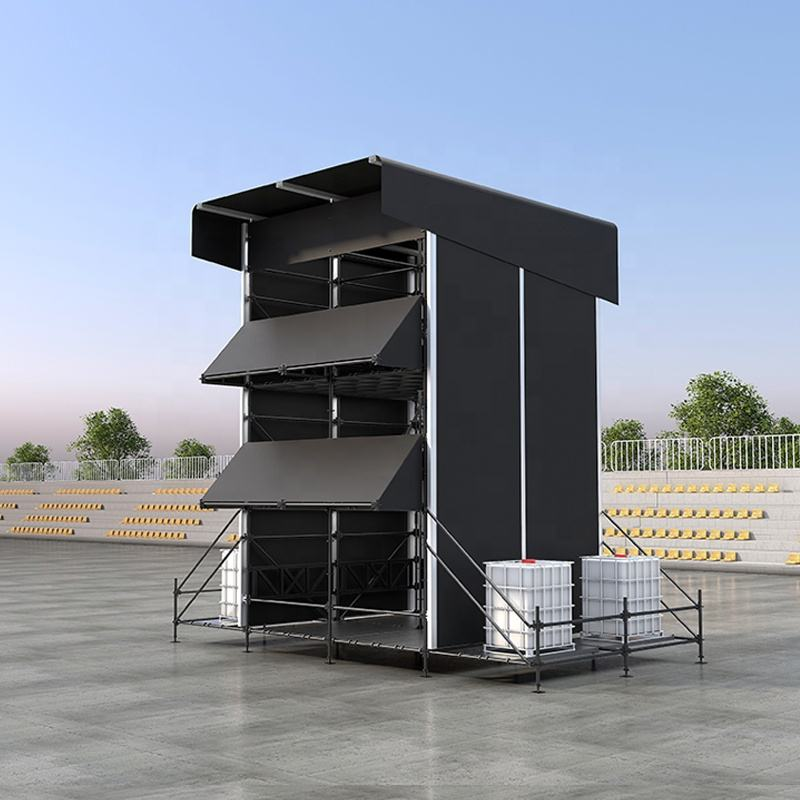

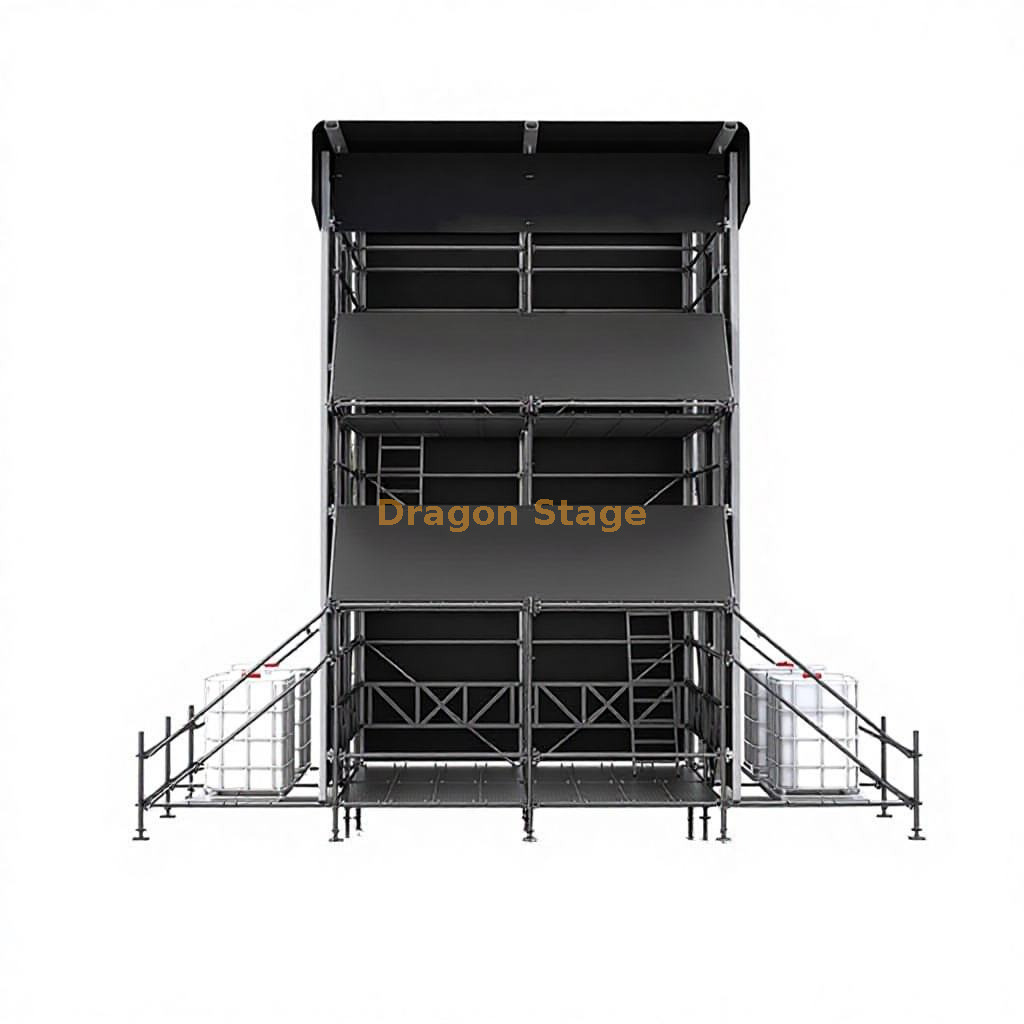

Structure principale Ringlock FOH à plusieurs niveaux

Le corps principal de ce produit est construit à partir d'une structure modulaire Ringlock.

Par rapport à une simple cabine FOH, cette configuration offre une structure de travail verticale à plusieurs niveaux , adaptée aux fonctions de contrôle d'événements où les opérateurs nécessitent une position plus élevée et un espace de travail technique plus organisé.

Selon le BOQ fourni, la structure principale de Ringlock comprend :

• Principales normes verticales

• Grands livres horizontaux

• Renforts diagonaux

• Eléments structurels à une rangée de 2 m

• Planches de plate-forme

• Composants d"accès par échelle

La tour étant basée sur des composants modulaires Ringlock, elle peut être transportée, assemblée, démontée et réutilisée dans différents projets événementiels.

Pour les systèmes Ringlock associés, consultez notre système de scène Ringlock et notre plate-forme de scène Ringlock en acier..

Cadre de toit hybride en aluminium

L"une des principales différences de ce produit FOH est qu"il ne s"agit pas d"une solution de toit complète uniquement Ringlock.

Au lieu de cela, le toit est formé à l'aide d'un ensemble de cadres en aluminium dédié , créant une structure hybride Ringlock + aluminium .

Le BOQ fourni comprend :

• Poutres de toit en aluminium – 6,1231 m × 6 pièces

• Poteaux de bâche en aluminium à paroi latérale – 6.0000m × 9 pcs

• Fourches à colonne en aluminium – 0,5000 m × 9 pièces

• Poutres d"auvent de stabilisateur – 1,5000 m × 9 pièces

Cette charpente de toit en aluminium fonctionne avec le corps de la tour Ringlock pour soutenir le toit en pente et le système de clôture.

Pour plus de produits structurels en aluminium, les clients peuvent également parcourir nos gammes de fermes en aluminium et de fermes de scène .

Configuration du toit en pente

La forme du toit est l’une des caractéristiques déterminantes de cette tour.

Les dimensions confirmées indiquent :

• Point haut du toit : 7m

• Point bas du toit : 6m

• Hauteur latérale : 6m

Cela crée un profil de toit à une seule pente , différent d'une plate-forme de commande plate ou d'un petit toit de cabine en pente.

La page produit actuelle enregistre uniquement la géométrie. Il ne fait pas de déclaration technique distincte concernant les performances de drainage, la gestion du vent ou la charge sur le toit.

Espace de travail FOH fermé

Cette tour FOH comprend un revêtement en tissu et un ensemble de boîtier.

Selon le BOQ, les composants de tissu fournis comprennent :

• Bâche de toit principale – 48,0000 m² × 1 pièce

• Bâche d"auvent de stabilisateur – 3.0000 m² × 6 pièces

• Rideau 1 (côté) – 24 000 m² × 2 pièces

• Rideau 2 (avant/arrière) – 24 000 m² × 1 pièce

Ces composants contribuent à former une zone d"exploitation technique plus protégée par rapport à une tour d"échafaudage entièrement ouverte.

La direction exacte de l"ouverture, le côté de visualisation et la disposition des rideaux peuvent être ajustés en fonction de la disposition réelle du FOH.

Composants de plate-forme et d"accès

La tour comprend des plates-formes de travail et des éléments d"accès pour la circulation et l"exploitation internes.

Le BOQ comprend :

• Planches de plate-forme – 0,2780 m × 84 pièces

• Planche de plate-forme ouverte, aluminium + bois – 2.0000m × 2 pcs

• Échelles robustes en aluminium – 2 pièces

Ces composants suggèrent une tour d"opérateur à plusieurs niveaux où l"accès interne et la continuité de la plate-forme de travail sont requis.

Cela rend la structure adaptée aux applications techniques telles que :

• Contrôle audio

• Contrôle de l"éclairage

• Contrôle vidéo

• Afficher l"appel

• Gestion d"événements

• Coordination de production

Pour des applications événementielles plus larges, consultez notre page Événement de concert .

Structure de base auxiliaire inférieure

Le BOQ comprend également un package de structure de base inférieure distinct :

• Normes verticales de base – 1,0000 m × 6 pièces

• Registres de base – 2.0000m × 10 pièces

• Diagonales de base – 2,8300 m × 12 pièces

• Planches de base – 2.0000m × 12 pièces

Cela indique que la tour est fournie non seulement sous forme de corps FOH vertical, mais également avec un ensemble structurel inférieur auxiliaire utilisé dans le cadre de la configuration complète du projet.

De plus, le BOQ comprend :

• Tuyau en acier de ballast 50×2mm + accessoires – 4.0000m × 2 pcs

Ceci doit être enregistré dans le cadre de l'emballage du produit fourni, mais il ne doit pas être présenté comme une solution de ballast universelle ou vérifiée pour toutes les installations.

Applications typiques

Ce type de tour de contrôle FOH hybride multi-niveaux convient pour :

• Contrôle de la façade du concert

• Tours d"opérateur de festival

• Postes de commande audio et éclairage

• Contrôle vidéo et multimédia

• Plateformes techniques de production

• Postes de commandement d"événements temporaires

• Structures de contrôle surélevées pour événements en plein air

L"empreinte au sol de 4 m × 4 m le rend suffisamment compact pour de nombreux sites événementiels, tandis que la hauteur de 7 m offre une position de contrôle surélevée par rapport à une simple enceinte FOH au niveau du sol.

poids d"emballage: 2900 kg

Volume d"emballage: 12cbm

BOQ – Devis quantitatif

Ensemble complet de produits

Il ne s’agit pas simplement d’un échafaudage ni d’une simple petite charpente.

L"ensemble du produit combine :

Structure de tour Ringlock
+
plates-formes de travail à plusieurs niveaux
+
accès par échelle
+
charpente de toit en aluminium
+ bâche
de toit
+
rideaux latéraux et avant/arrière
+
structure inférieure auxiliaire
+
composants de tuyaux en acier liés au ballast

C'est pourquoi il s'intègre bien sur dragontruss.com en tant que produit FOH hybride DragonStage plutôt que d'être traité comme un élément d'échafaudage mono-matériau.

Options de fabrication personnalisées

La configuration 4 m × 4 m × 7 m présentée ici est une disposition de projet personnalisée.

DragonStage peut personnaliser :

• Largeur de la tour

• Profondeur de la tour

• Hauteur totale de la tour

• Points bas/hauts du toit

• Nombre de niveaux de travail

• Configuration de la plateforme

• Accès par échelle ou escalier

• Disposition des rideaux

• Conception de couverture de toit

• Côtés ouverts ou fermés

• Structure de base auxiliaire

• Ouvertures d"accès aux équipements

• Positions d"acheminement des câbles

Pour les structures événementielles non standard, consultez notre service de production de scènes personnalisées .

Quelles informations sont nécessaires pour un devis ?

Pour une tour FOH hybride similaire, les clients doivent fournir :

• Largeur et profondeur requises

• Hauteur totale requise

• Nombre de niveaux de travail

• Capacité d’opérateur requise

• Matériel à placer à chaque niveau

• Utilisation intérieure ou extérieure

• Exigences relatives aux côtés ouverts ou fermés

• Exigences en matière de couverture de toit

• Type d"accès

• Lieu d"installation

• État du sol

• Période d"utilisation requise

• Dessins existants ou images de référence

Si le projet est destiné à une utilisation extérieure, l"état du site et les exigences de stabilisation spécifiques au projet doivent également être confirmés avant que la configuration finale soit approuvée.

Note technique importante

Les dimensions et le BOQ sur cette page décrivent la configuration de produit confirmée fournie pour cette tour FOH.

Ils n'établissent pas :

• Capacité de charge de la plateforme de travail

• Capacité de charge du toit

• Résistance au vent

• Exigence de ballast

• Exigence d"ancrage

• Facteur de sécurité

• Certification structurelle

• Approbation d"ingénierie

• Approbation de conformité locale

Le BOQ inclut les composants des tuyaux de ballast, mais aucun calcul de ballast vérifié spécifique au projet n"a été fourni. Pour cette raison, cette page enregistre uniquement la configuration du produit et ne la convertit pas en conclusion d"ingénierie universelle.

FAQ

Quelle est la taille de cette tour de contrôle FOH ?

La tour mesure environ 4 m de large sur 4 m de profondeur , avec une hauteur de structure maximale d'environ 7 m..

Est-ce un stand ou une tour ?

Ce produit est mieux décrit comme une tour de contrôle FOH à plusieurs niveaux , car il offre un espace de travail surélevé à plusieurs niveaux plutôt qu'une simple cabine au niveau du sol.

Quel type de toit utilise-t-il ?

Il utilise un système de toiture hybride en pente avec un point haut à environ 7 m et un point bas à environ 6 m..

La structure principale est-elle entièrement en aluminium ?

Non. Il s’agit d’un produit hybride . Le corps structurel principal utilise des composants Ringlock, tandis que le système de toiture utilise des composants de charpente en aluminium.

Les rideaux sont-ils inclus ?

Oui. Selon le BOQ fourni, la structure comprend des rideaux latéraux, des panneaux de rideaux avant/arrière et des composants de bâche de toit.

L"accès est-il inclus ?

Oui. Le BOQ comprend des échelles en aluminium robustes et des composants de plate-forme ouverte pour accéder à la structure.

La taille peut-elle être personnalisée ?

Oui. La largeur, la profondeur, la hauteur, le nombre de niveaux, la géométrie du toit, la disposition des rideaux et le type d"accès peuvent tous être personnalisés.

Le ballast est-il inclus ?

Le BOQ comprend deux tuyaux en acier de ballast de 4 m de long et 50 × 2 mm avec accessoires. Cependant, le besoin réel en ballast doit encore être confirmé en fonction des conditions d"installation.
