structure de botte de toit d'échafaudage de grande taille de 32x24x18m pour des événements extérieurs

poids d"emballage: 74660 kg

volume d"emballage: 128cbm

poids d"emballage: 3740 kg

volume d"emballage: 68cbm

Poids d"emballage: 1850kg

Volume d"emballage: 3cbm

Informations sur le produit

Description du produit

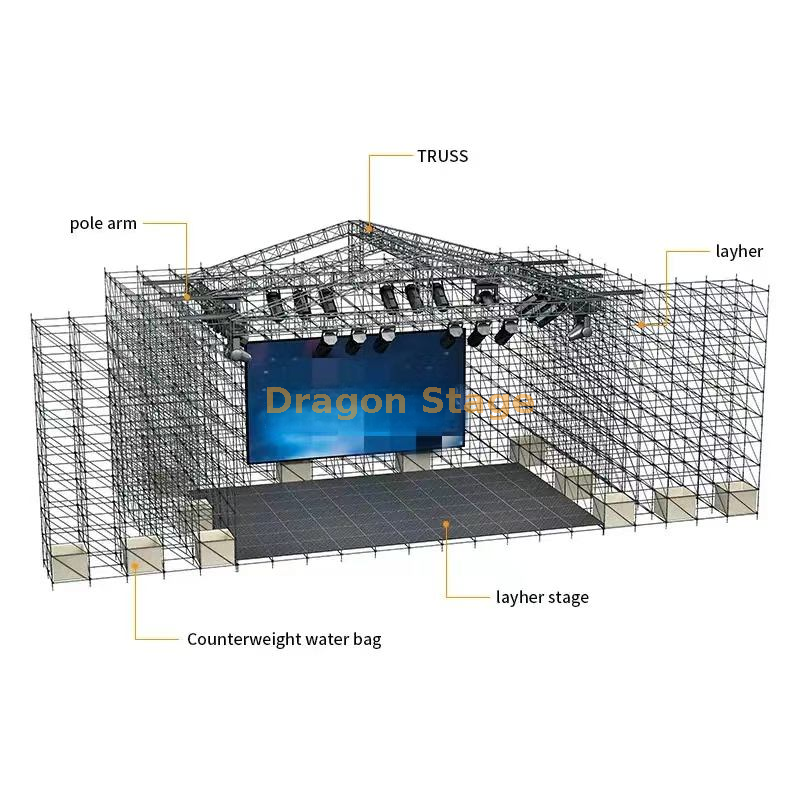

La structure en fermes de toit à grand anneau DragonStage 32 x 24 x 18 m est conçue pour les grands projets d"événements temporaires où un toit conventionnel à quatre tours n"est pas suffisant.

Le système combine deux familles structurelles différentes :

Échafaudage modulaire Ringlock

Un grand échafaudage crée la structure de support autour de la zone événementielle.

Ferme de toit en aluminium lourd

De grands éléments de ferme en aluminium forment la structure du toit en pente au-dessus de l"espace événementiel central.

Cette configuration hybride permet de créer une enveloppe événementielle temporaire beaucoup plus grande qu"un toit de concert portable conventionnel soutenu uniquement par des tours isolées.

Pour les systèmes de support modulaires associés, voir Système de structure Ringlock.

Dimensions principales

La structure est basée sur un nominal :

32 m de largeur × 24 m de longueur × 18 m de hauteur

environ:

105 pieds × 79 pieds × 59 pieds

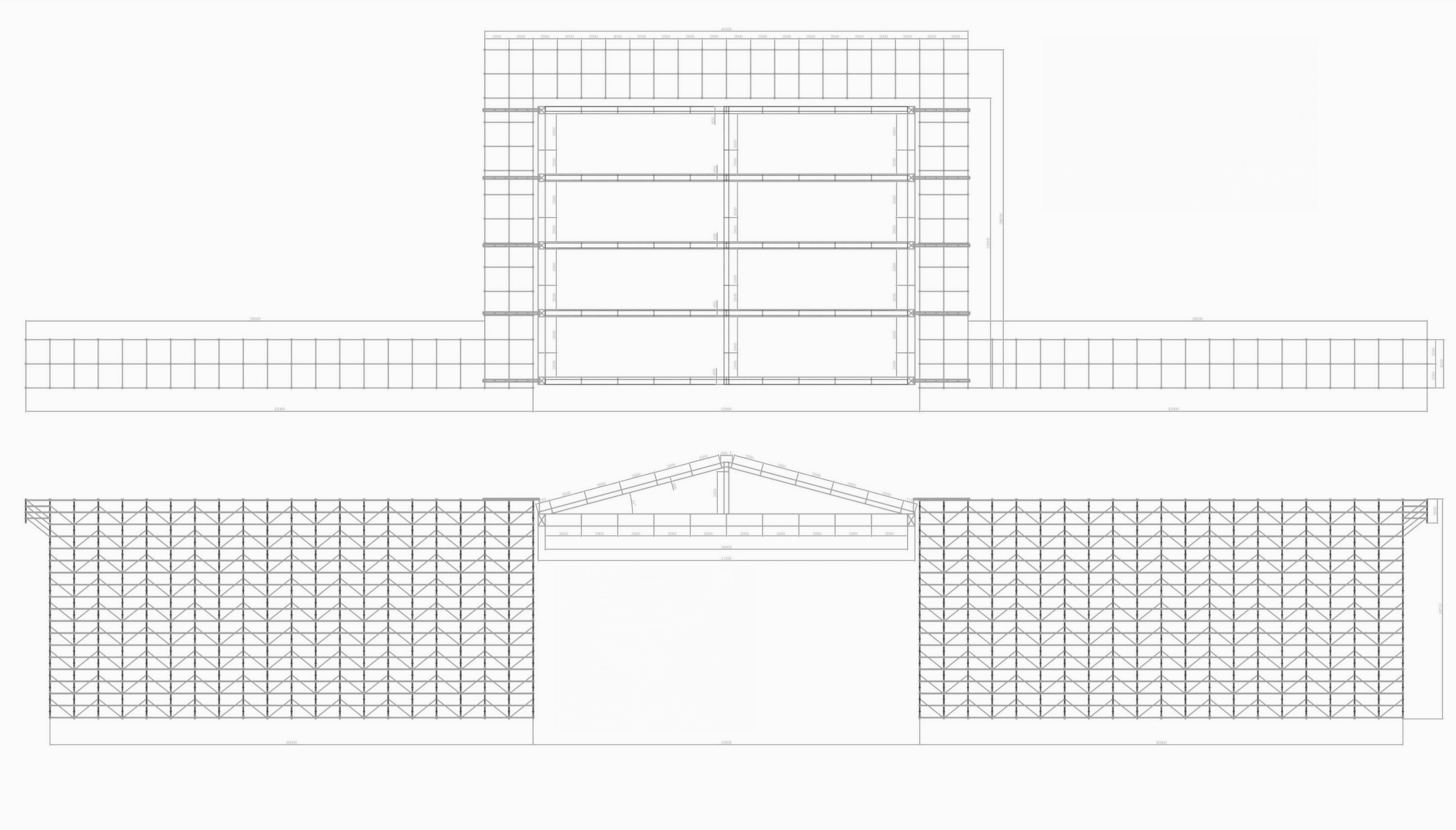

Le dessin technique montre également une hauteur hors tout d"environ :

18,21 m / 59,7 pieds

Plusieurs dimensions internes et externes supplémentaires apparaissent dans le dessin.

Ces dimensions se rapportent à différentes zones d"échafaudage, à la géométrie du toit et aux lignes de référence structurelles, elles ne doivent donc pas toutes être interprétées comme une seule empreinte globale.

Les dimensions extérieures finales et l"espace intérieur libre doivent être confirmés à partir du dessin du projet approuvé.

Grande structure de support d"échafaudage Ringlock

La structure porteuse utilise un système Ringlock modulaire dense.

Le cadre est assemblé à partir de :

• Normes verticales

• Grands livres horizontaux

• Renforts diagonaux

• Démarreurs de base

• Bases réglables

• Membres de soutien croisé

• Autres composants de connexion d"échafaudage

Le système Ringlock crée une grille structurelle distribuée au lieu de s"appuyer uniquement sur un petit nombre de tours de support isolées.

C’est l’une des caractéristiques déterminantes du produit.

Ferme de toit principale en aluminium lourd

La structure centrale du toit utilise de grandes fermes en aluminium conçues pour la charpente principale.

La disposition des fermes comprend :

• Grandes poutres principales horizontales

• Poutres de support de toit

• Sections de connexion personnalisées

• Eléments de transition de toit

• Fermes de toit secondaires

Certaines sections principales des fermes illustrées dans le dessin de production nécessitent des plaques de connexion soudées personnalisées.

Cela signifie que le système n"est pas assemblé uniquement à partir de pièces de ferme standard.

Les éléments structurels sélectionnés sont fabriqués spécifiquement pour la géométrie du projet.

Conception de toit en pente à 15°

Le toit utilise une géométrie inclinée de 15°.

Plutôt que d"utiliser un toit complètement plat, les éléments de ferme s"élèvent vers le faîte central.

La configuration du toit comprend :

• Éléments de fermes de toit en pente

• Connecteurs de toit inférieur

• Connecteurs supérieurs du toit

• Connecteurs de faîtage central

• Éléments de toit secondaires

• Composants de tension du toit

• Auvent de toit

Cette géométrie crée l’apparence caractéristique de grande portée illustrée sur le dessin.

Pour d'autres configurations de toit d'événement, voir Ferme de toit.

Env. Auvent de 1 175 m²

Le dessin technique fourni précise approximativement :

1 175 m² de matériau de auvent

pour la configuration illustrée.

L"auvent est installé sur la charpente des fermes de toit en aluminium et fonctionne avec le système de tension du toit.

Le dessin actuel ne précise pas les spécifications complètes du matériau de la verrière, notamment :

• Poids du tissu

• Classement des performances au feu

• Type de matériau exact

• Couleur

• Indice d"étanchéité

• Espacement des connexions

• Performance sous pression du vent

Ces détails doivent être confirmés selon les exigences finales du projet.

Zones de support d"échafaudage étendues

Une caractéristique notable du dessin est la grande structure d’échafaudage s’étendant au-delà de la zone centrale du toit.

Il ne s’agit pas simplement de petites tours à balancier.

Ils forment d"importantes zones d"échafaudage modulaires reliées au système structurel global.

Les zones d"échafaudage étendues utilisent la même logique générale Ringlock avec :

• Membres verticaux

• Membres horizontaux

• Contreventement diagonal

• Bases réglables

• Baies modulaires répétées

Leur utilisation fonctionnelle exacte doit être confirmée à partir des exigences du projet.

Ils ne doivent pas automatiquement être qualifiés de tribunes, de plates-formes de coulisses, de structures LED ou de plates-formes techniques, sauf si cette application est spécifiquement confirmée.

Pourquoi combiner un échafaudage Ringlock avec une ferme en aluminium ?

Pour une structure temporaire de cette envergure, les exigences en matière de support et de toiture sont différentes de celles d"une petite scène de concert standard.

Le système Ringlock fournit un large cadre de support modulaire.

La ferme en aluminium forme la géométrie du toit au-dessus de la zone événementielle.

Cette combinaison permet aux deux systèmes structurels d’effectuer les tâches pour lesquelles ils sont le mieux adaptés.

L"échafaudage modulaire offre :

• Baies structurelles répétées

• Prise en charge distribuée

• Disposition réglable

• Grande empreinte structurelle

• Composants modulaires remplaçables

La ferme de toit en aluminium offre :

• Géométrie du toit à grande portée

• Connexions de toit sur mesure

• Sections de toit modulaires légères

• Éléments de structure transportables

Pour une explication plus large de cette logique, voir Logique du système modulaire pour scène, ferme et échafaudage..

Conçu pour les grands projets événementiels

Cette structure convient aux projets où l"échelle de l"événement est nettement plus grande qu"une scène portable conventionnelle.

Les applications typiques peuvent inclure :

• Cérémonies au stade

• Grands festivals

• Des spectacles culturels majeurs

• Cérémonies d"ouverture et de clôture

• Grands spectacles de divertissement en plein air

• Événements gouvernementaux ou municipaux

• Grandes enceintes événementielles temporaires

• Structures de production du festival

• Installations de toiture temporaires à l’échelle d’un stade

La configuration exacte doit être développée en fonction des exigences du projet plutôt que sélectionnée uniquement à partir des dimensions nominales.

Construction modulaire

Bien que la structure achevée soit très grande, elle est assemblée à partir de composants modulaires.

Cela permet de diviser la structure en sections transportables pour :

• Fabrication

• Chargement de conteneurs

• Expédition

• Gestion du chantier

• Installation

• Stockage

• Remplacement de composants individuels

Un projet complet doit être fourni selon un dessin approuvé et un calendrier détaillé des composants.

La nomenclature de production peut alors identifier les quantités finales séparément de la page publique du produit.

Planification de l"installation

Une structure de cette envergure nécessite une séquence de construction planifiée.

La planification de l"installation doit prendre en compte :

• Préparation du terrain

• Disposition de la grille d"échafaudage

• Assemblage d"échafaudage vertical

• Séquence de contreventement diagonal

• Pré-assemblage de fermes de toit

• Positionnement personnalisé du connecteur

• Méthode de levage du toit

• Installation de la verrière

• Séquence de tension

• Stabilité temporaire pendant le montage

• Inspection structurelle finale

Pour connaître les principes généraux d'installation modulaire, voir Méthodologie d'installation pour les systèmes de scènes, de fermes et d'échafaudages modulaires..

Principales caractéristiques

• Structure nominale 32 × 24 × 18 m

• Env. 18,21 m de hauteur hors tout

• Grand cadre d"échafaudage modulaire Ringlock

• Ferme de toit principale en aluminium lourd

• Configuration de toit en pente

• Angle de toit de 15°

• Connecteurs de toit sur mesure

• Sections principales de ferme personnalisées

• Grandes zones de support d"échafaudage étendues

• Env. Auvent de 1 175 m²

• Disposition de tension du toit

• Concept de transport et d"installation modulaire

• Convient aux grands projets d"événements temporaires

• Fabrication sur mesure disponible

Note technique importante

Le dessin fourni fournit une disposition structurelle et un calendrier des composants de fabrication.

Il n’établit pas, en soi, de valeurs vérifiées spécifiques au projet pour :

• Charge admissible sur le toit

• Charge d"éclairage suspendue

• Résistance au vent

• Exigences en matière de ballast

• Réactions de la Fondation

• Forces d"ancrage

• Capacité portante

• Charge de travail d"échafaudage

• Facteurs de sécurité spécifiques au projet

• Approbation réglementaire locale

Ces valeurs dépendent du lieu d"installation réel, des charges de l"équipement, de la couverture du toit, des conditions du sol et des calculs structurels finaux.

Pour plus d'informations sur cette limite, voir Normes de sécurité et contraintes techniques..

FAQ

Quelle est la taille nominale de cette structure ?

La configuration principale mesure environ 32 m de large × 24 m de long × 18 m de haut , avec une hauteur totale indiquée à environ 18,21 m.

Quel type de système de support est utilisé ?

Le cadre de support principal utilise un échafaudage modulaire Ringlock.

Quel type de structure de toiture est utilisé ?

Le toit est formé de composants de fermes en aluminium lourds combinés à des éléments de toit secondaires et à des connecteurs personnalisés.

Quel est l"angle du toit ?

Le dessin fourni montre un toit en pente de 15°.

Quelle est la taille de la verrière du toit ?

Le dessin actuel spécifie environ 1 175 m² de matériau de auvent.

Pourquoi y a-t-il de grandes zones d’échafaudage à l’extérieur du toit central ?

Le dessin montre les zones de support d"échafaudage étendues autour de la structure principale du toit. Leur fonction exacte du projet doit être confirmée dès la conception finale.

S"agit-il d"un toit de concert standard à quatre tours ?

Non. Il utilise une structure d"échafaudage Ringlock distribuée beaucoup plus grande plutôt que de s"appuyer uniquement sur quatre tours de support isolées.

Peut-on fixer de l"éclairage, des écrans LED ou du matériel de sonorisation ?

L"équipement peut être incorporé dans la configuration finale de l"événement, mais les poids, les positions, les méthodes de connexion et les charges structurelles qui en résultent doivent être confirmés avant l"installation.

Cette structure peut-elle être utilisée à l"extérieur ?

Il est destiné aux applications événementielles temporaires, mais son utilisation en extérieur nécessite une vérification spécifique au projet du vent, des conditions du sol, de l"ancrage, des charges sur le toit et d"autres facteurs environnementaux.

Les dimensions peuvent-elles être personnalisées ?

Oui. Différentes dimensions peuvent être discutées, mais la modification de la taille globale affecte la disposition de l"échafaudage, la géométrie des fermes de toit, les dimensions de l"auvent et les exigences techniques.

DragonStage peut-il fournir uniquement la ferme ou uniquement l"échafaudage ?

Une fourniture séparée peut être discutée en fonction du projet. La portée finale doit être confirmée lors du devis.

Quelles informations sont requises pour le devis ?

Veuillez fournir les dimensions globales requises, l"emplacement du site, l"application prévue, les charges d"équipement, les exigences en matière d"auvent, les conditions du sol et les exigences applicables du projet.

Pourquoi choisir DragonStage

DragonStage fabrique à la fois des fermes événementielles en aluminium et des systèmes structurels modulaires Ringlock.

Pour un projet de cette envergure, il est important de pouvoir coordonner les deux systèmes.

La structure d"échafaudage, les fermes de toit en aluminium, les connecteurs personnalisés et l"auvent de toit doivent fonctionner comme un ensemble complet de projet plutôt que d"être achetés en tant que composants indépendants.

La page produit publique présente le système global.

Les quantités détaillées des composants et la nomenclature de fabrication peuvent ensuite être fournies lors du devis et de la confirmation de la production.

Demander un devis

Pour un devis, veuillez fournir :

• Largeur et longueur de toit requises

• Hauteur hors tout requise

• Localisation du projet

• Utilisation intérieure ou extérieure

• Type d"événement

• Exigences en matière d"éclairage, de LED et d"équipement de sonorisation

• Poids et emplacements des équipements

• Exigences en matière d"auvent de toit

• Informations sur le sol et les fondations

• Période d"installation

• Exigences techniques

• Lieu de livraison

DragonStage peut alors préparer la configuration structurelle et la proposition de fabrication appropriées.
