Poids d'emballage: 3820kg
Volume d'emballage: 52cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre 18,00 m (avant) | 3 ensembles | 3,00 m | 50 × 3,0 | CS500 × 600 | 18 pcs |
| 2,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 1,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| Poutre 18,00 m (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | CS500 × 600 | 12pcs |
| 2,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 1,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| Pilier 9h00 m | 6 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 18 pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| cube de poutre | 6 visages | CS500 × 600 | 0pcs |
| Tour d'image | Bloc de manche de robinet m | 6pcs |
| Base en acier m | 6pcs |
| Section supérieure M | 6pcs |
| Hoist manuel, BA05 2TONS | 6pcs |
| Section de charnière de robinet, hauteur 1m | 6pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 6pcs |
| SURGIGNAGE Long | 24pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 3 ensembles | 1,80 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| 18,00 m de poutre supérieure | 1 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Poutre oblique de 9,20 m | 6 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 12pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| Bouchette d'échelle de 9,20 m | 14 ensembles | 3,00 m | 50 × 3,0 | CL30 289 * 50 | 28pcs |
| 2,00 m | 50 × 3,0 | CL30 289 * 50 | 14pcs |
| 1,20 m | 50 × 3,0 | CL30 289 * 50 | 14pcs |
| Composants de toit | 4 | Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 2pcs |
| 5 | Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 1pcs |
| 1 | Plaque de connexion à la pince | CS289 × 289 | 3pcs |
| Pince unique | 28pcs |
| Pince à double | 12pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 474.96 | 1pcs |
poids d'emballage: 4330kg
volume d'emballage: 59cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre 18,00 m (avant) | 3 ensembles | 3,00 m | 50 × 4,0 | CS520 × 760 | 18 pcs |
| 2,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| 1,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| Poutre 18,00 m (côté) | 2 ensembles | 3,00 m | 50 × 4,0 | CS520 × 760 | 12pcs |
| 2,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| 1,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| Pilier 9h00 m | 6 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 18 pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| cube de poutre | 6 visages | CS520 × 760 | 0pcs |
| Tour d'image | Bloc de manche de robinet l | 6pcs |
| Base en acier L | 6pcs |
| Section supérieure L | 6pcs |
| Hoist manuel, BA05 2TONS | 6pcs |
| Section de charnière de robinet, hauteur 1m | 6pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 6pcs |
| SURGIGNAGE Long | 24pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 3 ensembles | 1,80 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| 18,00 m de poutre supérieure | 1 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Poutre oblique de 9,20 m | 6 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 12pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| Bouchette d'échelle de 9,20 m | 14 ensembles | 3,00 m | 50 × 3,0 | CL30 289 * 50 | 28pcs |
| 2,00 m | 50 × 3,0 | CL30 289 * 50 | 14pcs |
| 1,20 m | 50 × 3,0 | CL30 289 * 50 | 14pcs |
| Composants de toit | 4 | Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 2pcs |
| 5 | Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 1pcs |
| 1 | Plaque de connexion à la pince | CS289 × 289 | 3pcs |
| Pince unique | 28pcs |
| Pince à double | 12pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 474.96 | 1pcs |
Avantages du système pour les producteurs d'événements professionnels
Avantage de hauteur extrême (10 M) : La hauteur exceptionnelle de 10 mètres offre des lignes de visibilité exceptionnelles pour les foules massives, permet des conceptions de décors à deux ou trois niveaux et s'adapte à des arrière-plans d'écran LED extrêmement grands ou à des réseaux de lignes verticales.
Support au sol robuste : le système comprend 6 ensembles de tours à cadre , équipés de blocs de manchons à broche à bases en acier , robustes et de 6 palans manuels (2 tonnes) . Cet ensemble complet garantit un levage sûr, assisté mécaniquement et une stabilité fiable.
Capacité de charge utile élevée : le déploiement stratégique de la série CS500x600 pour les principales poutres porteuses garantit que la structure peut gérer de manière fiable des charges de plusieurs tonnes d'équipements professionnels d'éclairage, de son et de scène.
Efficacité de la logistique : malgré sa taille, le système est modulaire, emballe efficacement (environ 52 CBM de volume d'emballage total) et dispose du système de connexion Spigot, qui réduit considérablement le temps de travail par rapport aux connexions par boulons traditionnelles.

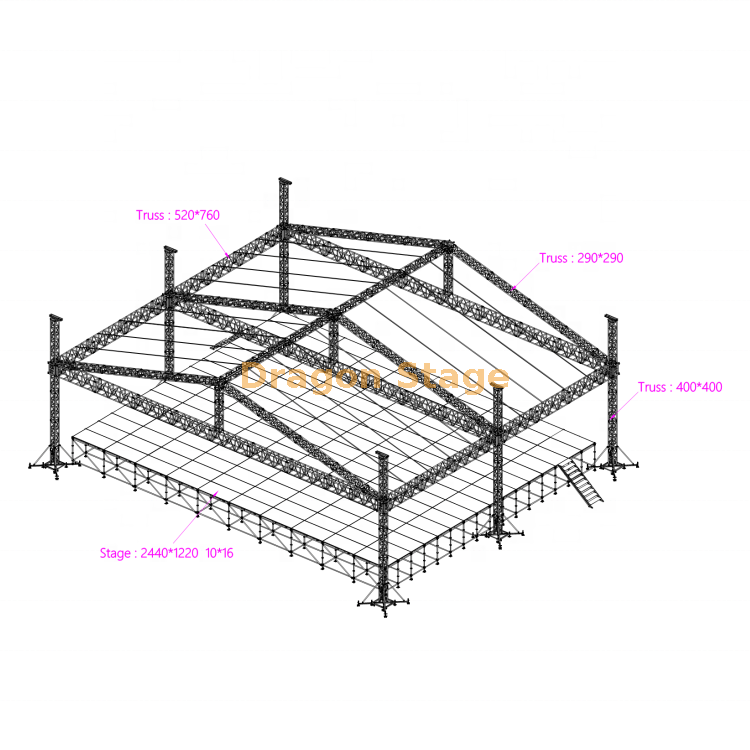

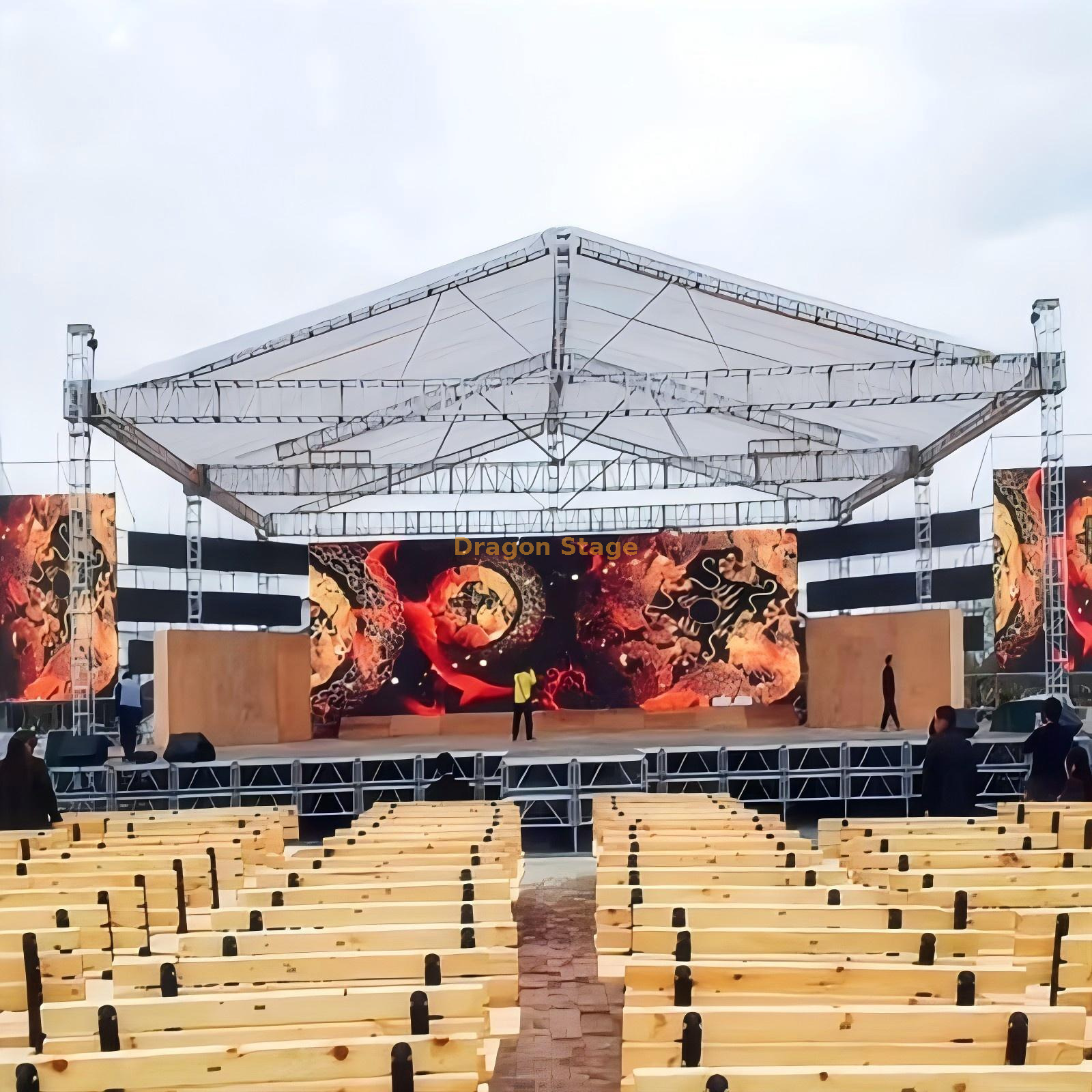

Ce système de fermes de toit de 18 x 18 x 10 m est conçu pour résister aux impacts, pour la sécurité et pour répondre aux exigences rigoureuses du circuit mondial des concerts et des festivals.
