Système professionnel de botte d'étape de toit de concert de 13x13x11m
1. Introduction : une échelle inégalée pour les grandes productions de concerts

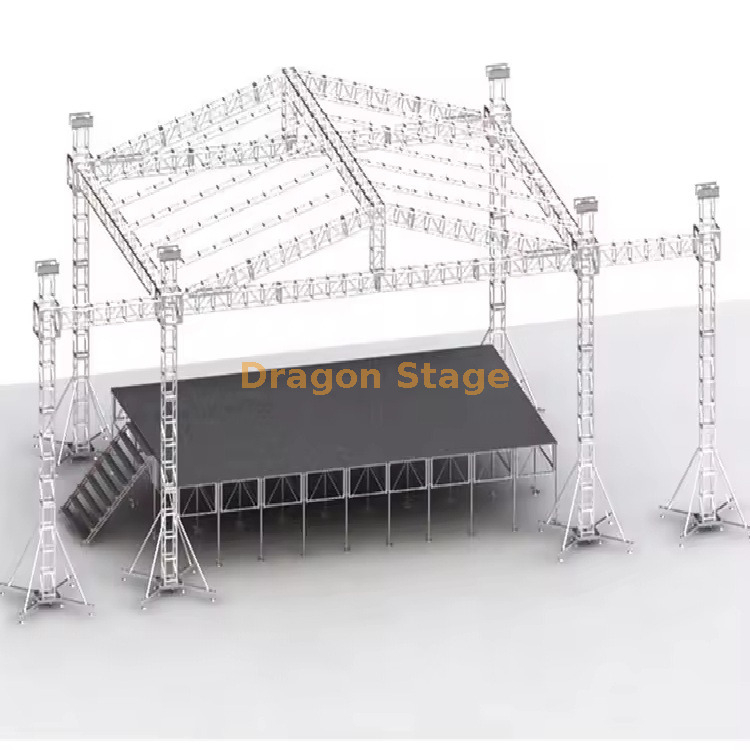

Pour les plus grands festivals en plein air, concerts en arène et spectacles publics, une structure massive et porteuse n'est pas négociable. Le DragonStage 13 m (L) x 13 m (P) x 11 m (H) système de fermes de scène pour toit de concert est conçu pour répondre à ces exigences extrêmes, fournissant un cadre colossal et certifié capable de prendre en charge de vastes gammes d'éclairage professionnel, de haut-parleurs line array et d'écrans vidéo grand format.
Ce système est la solution définitive pour les sociétés de production d'événements et les professionnels des tournées qui ont besoin d'une intégrité structurelle sans compromis et d'une présence visuelle impressionnante à grande échelle. Ses composants spécialisés robustes garantissent une sécurité maximale et un processus de construction rapide et efficace pour les productions les plus complexes.
2. Résoudre les défis des gréements robustes à grande portée
Le principal défi dans la gestion d'un système de fermes de cette taille est de maintenir une stabilité extrême et une capacité de charge certifiée sur une portée de 13 mètres et une hauteur de 11 mètres. L’utilisation de fermes standard plus légères est insuffisante et dangereuse pour les charges verticales et dynamiques élevées d’un grand concert.
DragonStage résout ce problème en intégrant deux tailles différentes de fermes carrées à haute résistance : CS389x389 pour les poutres principales afin de gérer la grande portée et les charges lourdes, et CS289x289 pour les piliers de support et les composants de toit cruciaux de 10,00 m de haut. Toutes les sections sont dotées d'un tube principal robuste de 50 $ imes 3,0 $ mm , une caractéristique de la construction en aluminium de qualité professionnelle. Cette utilisation ciblée de composants robustes minimise le poids total de l'emballage ( 2 500 kg ) et le volume ( 22 cbm ) pour un système de cette envergure, optimisant le transport tout en garantissant l'intégrité structurelle et le respect des normes de sécurité internationales (Source : https://www.dragontruss.com/Aluminum-Truss-pl3962133.html ).
3. Caractéristiques techniques de base pour la sécurité et le succès opérationnel
La ferme de scène de toit de concert de 13 x 13 x 11 m est un système entièrement intégré, complet avec tous les composants nécessaires pour un déploiement sûr et efficace.
Empreinte massive et soutien inflexible
Poutres principales : Les poutres avant et latérales de 13,00 m utilisent la ferme robuste CS389x389 , spécialement conçue pour les longues portées non supportées et la répartition maximale de la charge utile.
Piliers et hauteur : Quatre piliers de support de 10,00 m de haut fournissent la portance verticale nécessaire pour atteindre l'impressionnante hauteur totale de 11 m, cruciale pour les gréements à grande échelle et les lignes de visibilité du public.
Système de stabilité : le cadre structurel est sécurisé avec 4 blocs de manchon à broche S, , 4 composants de base en acier S et 16 stabilisateurs longs pour garantir une position large et au sol, capable de résister au soulèvement du vent et aux forces latérales.
Équipement de gréement et de levage complet
Levage : le paquet comprend 4 palans manuels (BA05) d'une capacité de 2 tonnes chacun, ainsi que des élingues en fibre assorties (BA04) , offrant l'avantage mécanique essentiel pour un assemblage vertical et une gestion de la charge en toute sécurité.
Protection du toit et des intempéries : un système de toiture complet, comprenant des coins de toit spécialisés et un grand auvent en PVC (superficie totale de 272,46 m^2 $ ), offre une protection essentielle contre la pluie et le soleil, prolongeant ainsi la durée de vie de l'équipement installé.
Ailes et accessoires intégrés
Wings for Sound : Le système comprend des structures dédiées pour les ailes d'enceintes line array, comprenant des poutres d'ailes de 2,00 m (CS389x389) et des piliers d'ailes de 10,00 m (CS289x289) . Ces ailes fournissent des points de fixation indépendants et structurellement solides pour les clusters audio lourds.
Matériel complet : un ensemble complet de coupleurs coniques, de clips de sécurité et de broches garantit un assemblage rapide, sécurisé et standardisé de chaque joint dans toute la structure massive.
4. FAQ pratique pour les entrepreneurs en gréage pour grands événements
| Question | Répondre |
| Q : Quelle est la fonction principale des différentes tailles de fermes ? | Le CS389x389, plus large, est utilisé pour les longues portées horizontales (poutres) et le CS289x289 est utilisé pour les éléments verticaux (piliers) et les parties du toit, équilibrant ainsi la capacité de charge avec une efficacité matérielle optimale. |
| Q : Quelle est la hauteur maximale de la structure des fermes de toit ? | Le système est conçu pour atteindre une hauteur totale impressionnante de 11 mètres , offrant ainsi un espace suffisant pour les grands murs vidéo et les conceptions d'éclairage complexes. |
| Q : Le toit et les ailes latérales sont-ils inclus dans le système ? | Oui, la ferme des ailes latérales (utilisée pour les line arrays suspendus) et l'auvent de protection en PVC sont entièrement inclus dans ce package professionnel. |
| Q : Comment le système est-il sécurisé au sol ? | La stabilité est obtenue via des plaques de base en acier , des stabilisateurs longs (16 pièces) et l'utilisation appropriée de ballast d'eau ou de béton lié aux points de stabilisateur, selon les calculs de charge spécifiques au site. |
5. Appel à l'action fort (CTA)
Arrêtez de vous contenter d’étapes plus petites et de moindre capacité. Investissez dans l’intégrité structurelle certifiée requise pour un divertissement de classe mondiale.
Contactez immédiatement un spécialiste en ingénierie DragonStage pour examiner les schémas de chargement certifiés TUV et commencer à personnaliser votre système de fermes de scène de toit de concert de 13 x 13 x 11 m.
