Étude de cas sur l'installation d'une scène de concert en intérieur : installation de fermes, de murs LED, de palans et de gréements
Une véritable étude de cas de configuration de scène de concert en intérieur montrant des fermes d'éclairage en aluminium, des bases en acier, des blocs de manchons, des fermes LED Layher, des points de levage, des cadres LED, un support de réseau linéaire, des chariots élévateurs, l'érection de la tour auxiliaire et les détails de sécurité de l'installation.
Aperçu du projet
Cet article enregistre le processus d'installation d'une grande scène de concert pop en salle à Zhengzhou, en Chine.
Le projet comprend un système de fermes d'éclairage en aluminium, des structures de base en acier, des blocs de manchons, des cadres de support LED à trois côtés, des structures de fermes LED de style Layher/Ringlock, des palans à moteur, des supports d'enceintes line array, des cadres d'écran LED et des plates-formes de scène mécaniques.
Contrairement à un simple guide étape par étape, cet article est une véritable étude de cas d’installation. Les photos et vidéos ci-dessous montrent de nombreux détails pratiques qui ne sont souvent pas visibles dans les dessins de produits standard, notamment le mouvement des fermes, le nivellement de la base, l'érection de la tour auxiliaire, les méthodes de levage, l'installation du cadre LED, le routage des câbles, la fixation des ceintures de sécurité et le support du système audio.
Principaux systèmes utilisés dans cette scène de concert en salle
L'installation a impliqué plusieurs systèmes majeurs :
Système de ferme d'éclairage en aluminium
Plaques de base et blocs de manchon en acier
Colonnes en treillis verticales robustes
Palans à moteur et palans à chaîne
Structures de support LED de type Layher/Ringlock
Cadres suspendus pour écran LED
Supports de fermes d'enceintes Line Array
Plateformes élévatrices mécaniques
Chariots élévateurs, chariots personnalisés et outils de montage auxiliaires
Sangles de sécurité, goulottes de câbles et mesures de protection antidérapantes
Ce que montre cette étude de cas
Ce projet est utile pour comprendre :
Comment les grandes sections de fermes sont pré-assemblées et déplacées à l'intérieur
Comment les bases en acier protègent et nivellent le sol du stade
Comment sont positionnés les blocs de manchons et les fermes de poutres
Comment des colonnes en treillis de 20 m peuvent être érigées avec un équipement de tour auxiliaire
Comment les écrans LED et les cadres d'éclairage sont installés avant le levage final
Comment les enceintes line array sont prises en charge et sécurisées
Comment les sangles de sécurité, les palans et le routage des câbles sont disposés dans un véritable projet de concert
Pourquoi cette configuration de scène de concert en salle est complexe
Les scènes de concert intérieures sont différentes des simples scènes extérieures. L'espace disponible, la protection du sol, la hauteur du plafond, les points d'accrochage, le mouvement du chariot élévateur, la disposition des murs LED, la méthode de suspension du système audio et les exigences de sécurité doivent tous être pris en compte avant l'installation.
Dans ce projet, de nombreux composants ont été pré-assemblés au sol puis déplacés ou soulevés. Cela réduit le travail en hauteur et améliore l’efficacité de l’installation.
le principal
Système de ferme a utilisé la base en acier, le bloc de manches en acier et la ferme en aluminium. Utilisation du chariot élévateur fournit des fermes pré-assemblage pour l'installation.
plaque d'acier au niveau et protéger le sol du studium
chariot élévateur déplacez le bloc de manche et connectez la ferme de faisceau
Walkway Big Truss pour le concert
bande en plastique pour marquer et rouler se déplacer sur le sol
l'emplacement aide à souder fermement le tube de connexion au tube principal

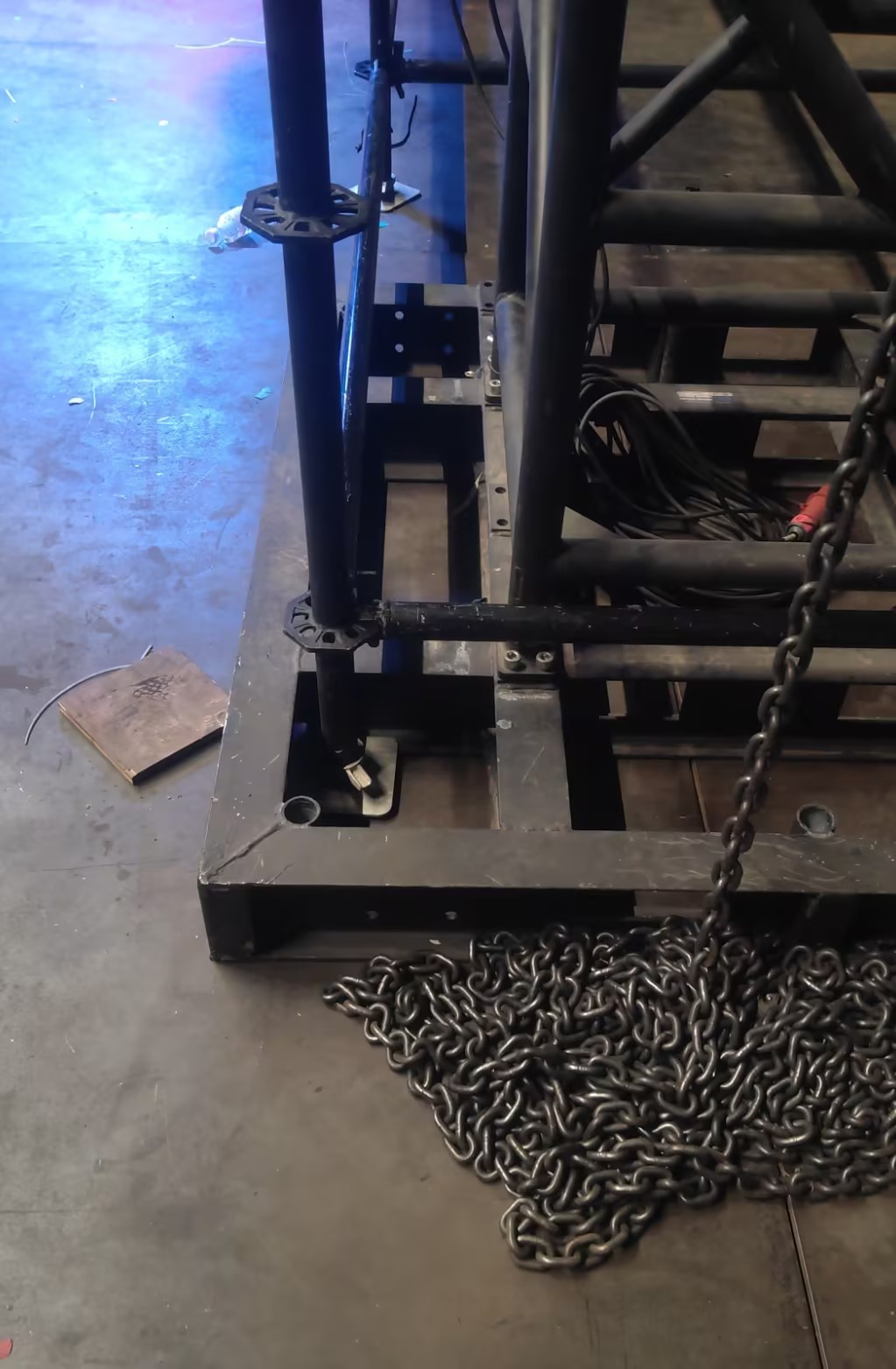

Chauffre de fer à faisceau personnalisé Aide à se déplacer et à connecter des segments de fermes
Bloc à manches multiples pour Spigot Truss and Bolt Truss
SECTION DOUBLE HAUT-TOP en acier pour deux pièces MOTEUR 2-TONS
Installation de la section supérieure du moteur à double acier
Aide à érecteurs en acier pour 20m Piilar
Noter que
La roue sur la chaîne de fer ci-dessous doit être grande.
La base de la grue à tour auxiliaire doit être connectée à la base de la colonne, pas seulement à la pièce de main courante
La partie verticale de la grue à tour auxiliaire a une base de connexion flexible à la fin, qui facilite la verticale et le stockage
La colonne 18 (la pièce qui doit être érigée simplement) doit être érigée avec une grue à tour auxiliaire de fer. S'il s'agit d'utiliser l'alliage en aluminium, il doit se pencher en même temps.
Mettez le crochet sur le pilier à environ 16 m de haut du sol
ériger une ferme de piliers de 20 m avec tour auxiliaire du moteur
Abaisser le crochet de tour en érige par corde
La grue à tour auxiliaire installée, avec des roues, est très facile à déplacer et s'adapte parfaitement à la manche de colonne, augmentant la vitesse.

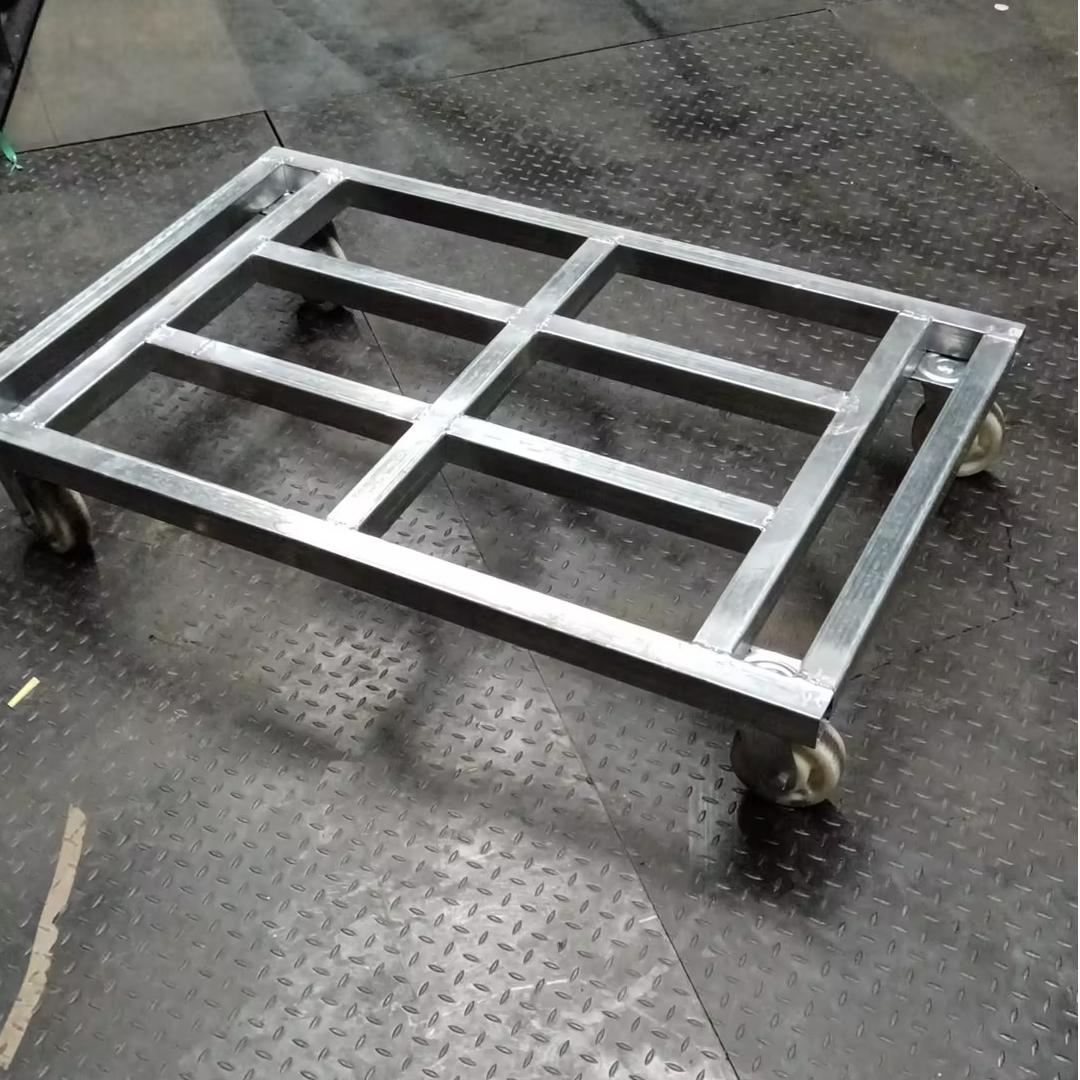

chariot simple personnalisé pour transporter de grandes fermes
ériger la ferme de piliers de 20 m par acier
Il y a deux points clés pour ériger une grande ferme.
Premièrement, avant de le retirer, la chaîne de gourde doit être redressée en premier.
Deuxièmement, à partir de la levage, le palan ne peut pas s'arrêter jusqu'à ce qu'il soit debout et le palan électrique devrait fonctionner pendant deux secondes supplémentaires.
Déplacer le Big Truss Pilier avec Forklifter
S'il y a une manipulation mécanique, une fois le bras transversal installé sur le sol, il peut être directement déplacé vers l'emplacement désigné.
Bouchon de toit de concert sur le dessus de la grille avec fixation de la courroie de sécurité
Affichage à LED en aluminium Scruss Scruss Cadre, la caractéristique la plus importante est qu'il y a une feuille de base en bas pour maintenir et attacher la ligne de fond LED.
peinture noire disque hexagonal la ponte peut empêcher le roulement
Motors à hisser à l'intérieur et à l'extérieur pour les fermes de pilier en utilisant dans un système de fer à main lourds
8 travailleurs ont installé l'échafaudage à une vitesse de 6 grilles au sol, 16 mètres de haut et prend environ 60 minutes
Il y a deux groupes de travailleurs d'échafaudage Layher sur place, chacun composé de huit personnes.

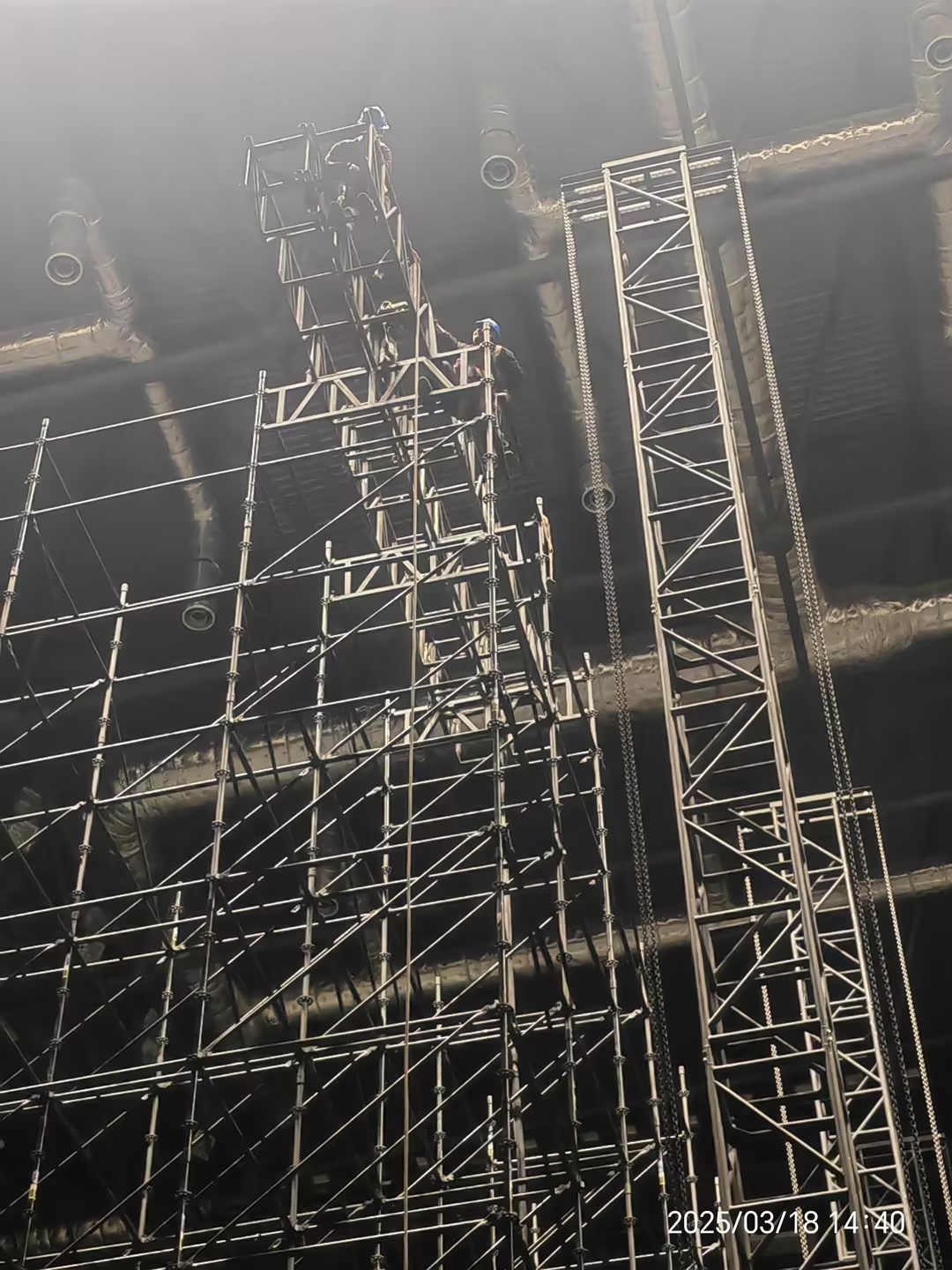

Pour utiliser deux morceaux de ferme en aluminium sur le dessus pour accrocher le système de son
Hoite et installation

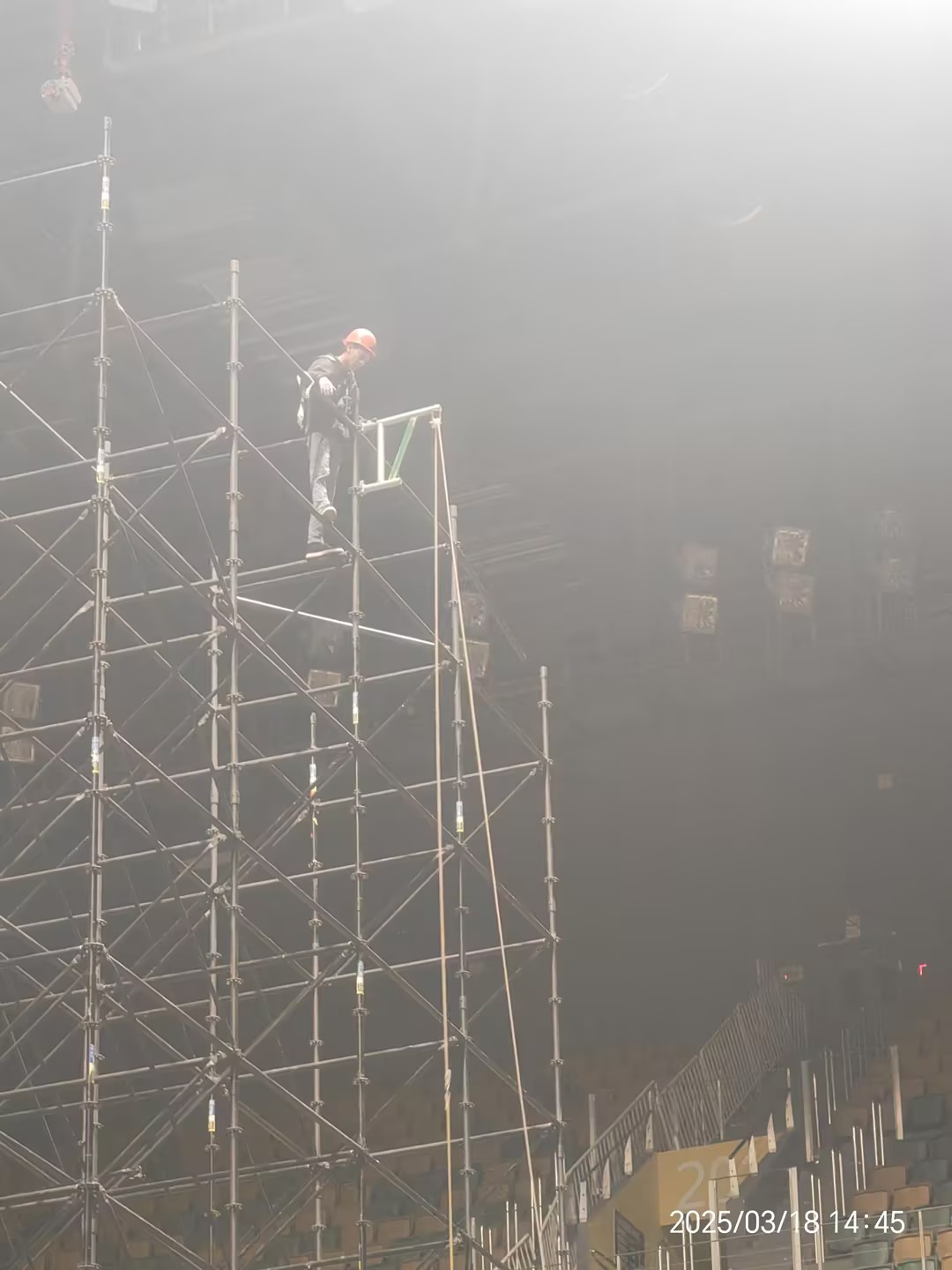

Soupchgnet de levage pour la livraison des matériaux

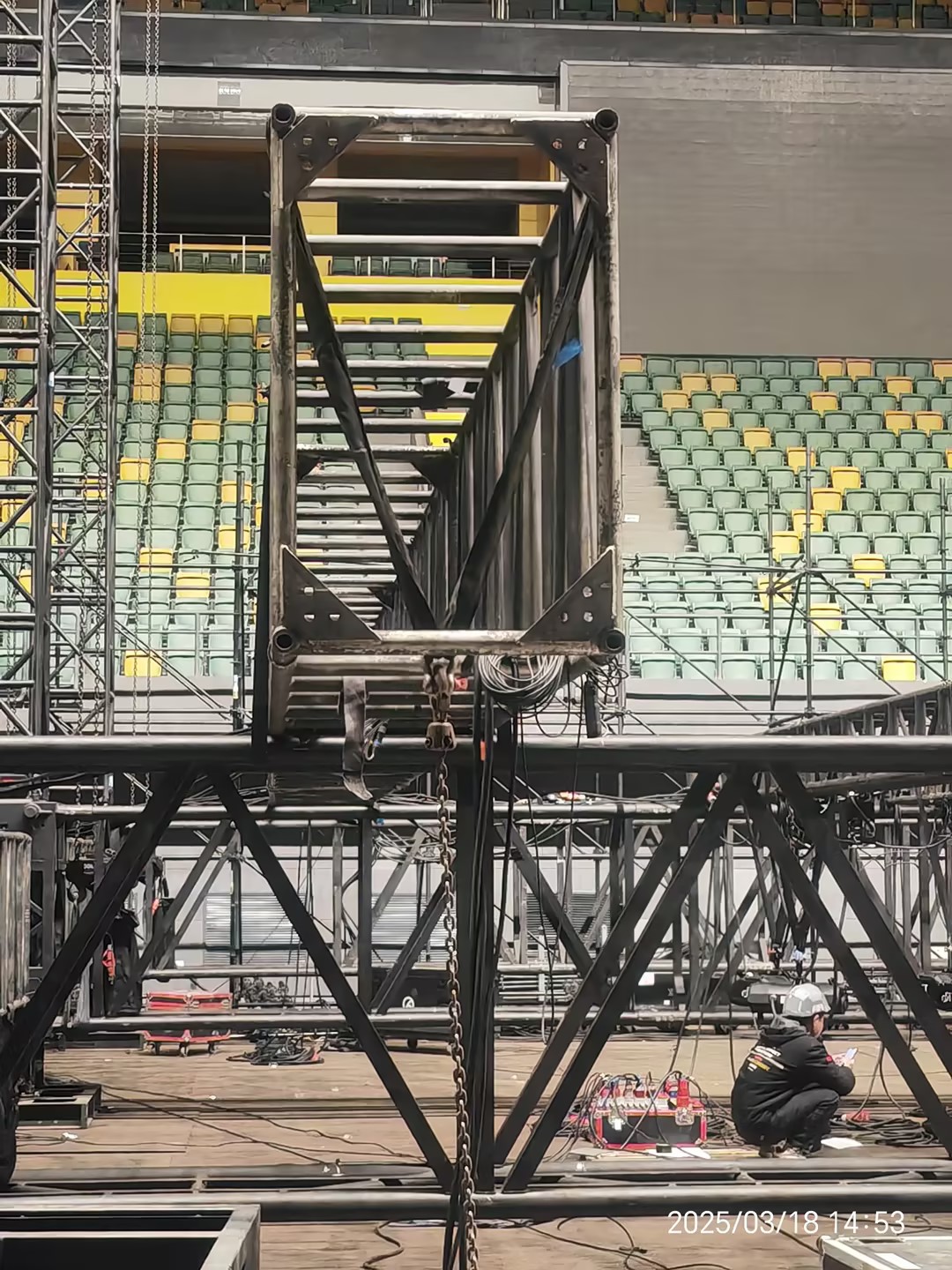

façon de lier la ceinture de sécurité et avec les palans à moteur.
La ferme levée est d'abord assemblée à l'extérieur du site et l'éclairage est installé. Ensuite, une fois la ferme principale levée, il est tiré avec un palan.
Lorsque deux palans éétriques sont utilisés pour soulever le système de braquage, il doit généralement être disposé à l'intérieur et à l'extérieur
Chariot de stockage mobile en acier pour les concerts
Installez tous les équipements de toiture et câbles avant le soulèvement de la ferme du toit
Connectez le câble d'alimentation et le fil du signal avant de soulever la ferme et l'éclairage

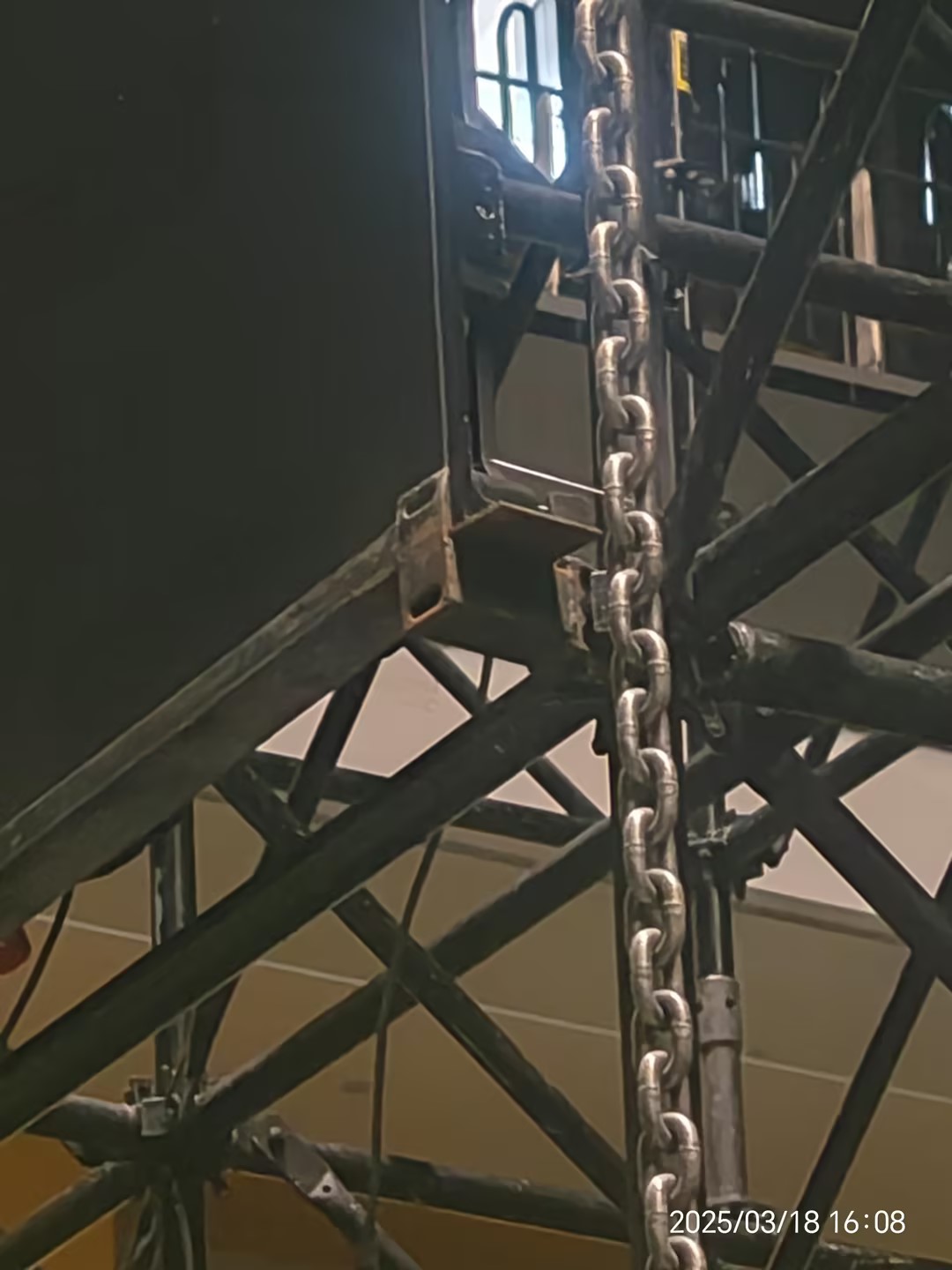

Support du support LED
Comment fonctionne le support mural LED dans le système Layher Truss
Tous les points de levage sont en place et le signal a été testé et passé avant le levé

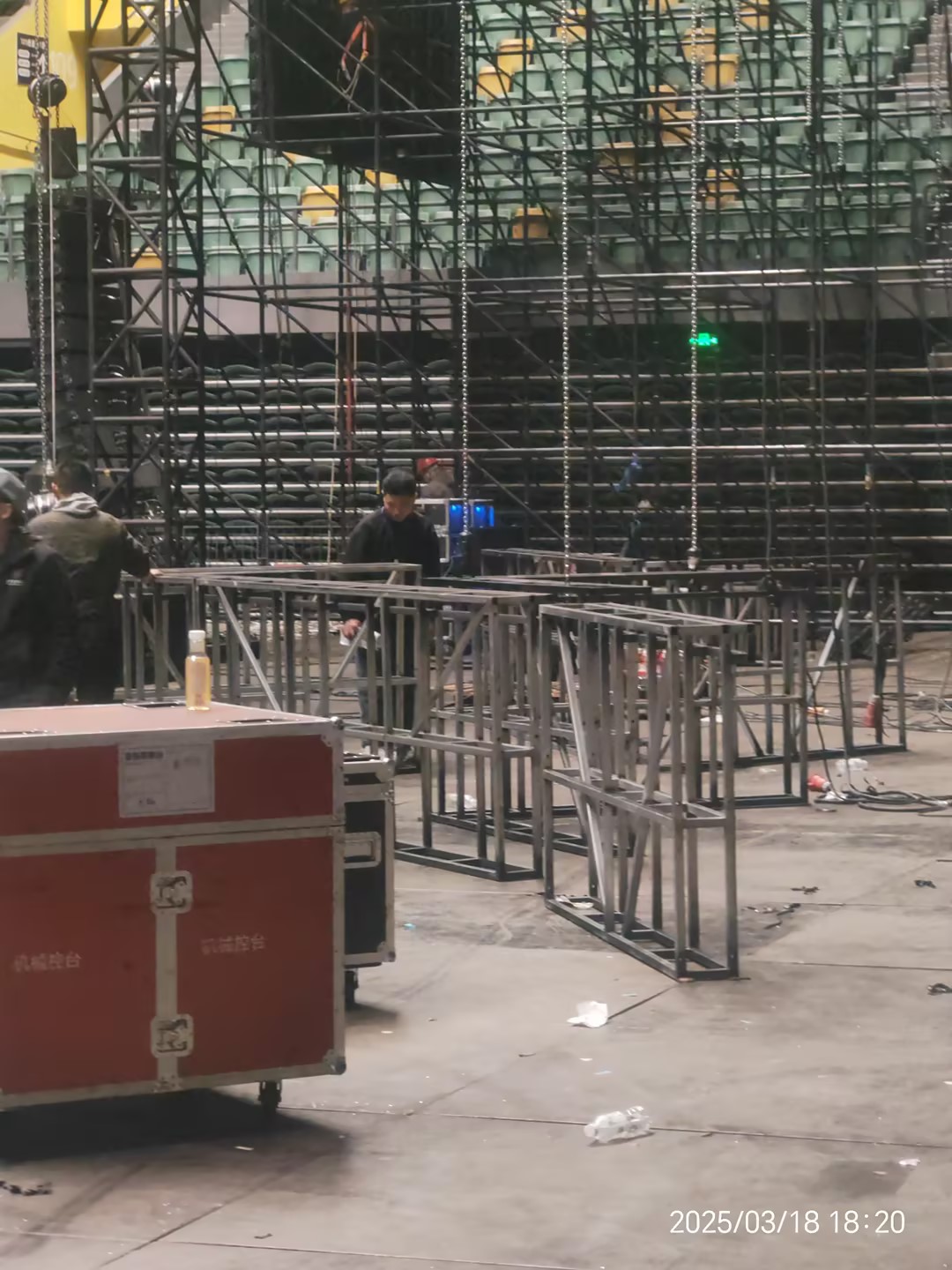

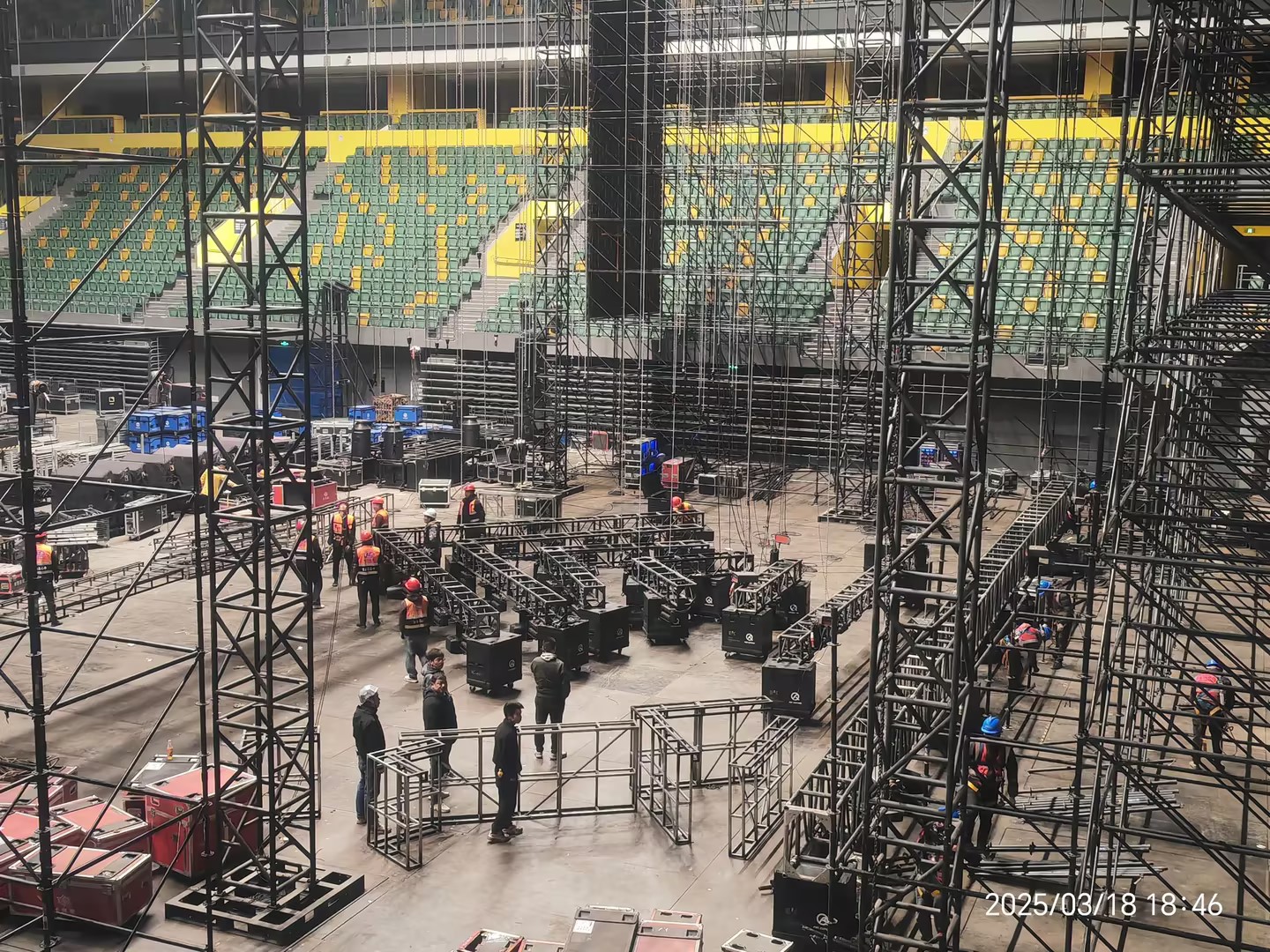

Installez les cadres LED de levage pour le concert intérieur
Les lumières suspendues sont faites de cadres en aluminium, tandis que les écrans à LED suspendus sont faits de cadres de fer

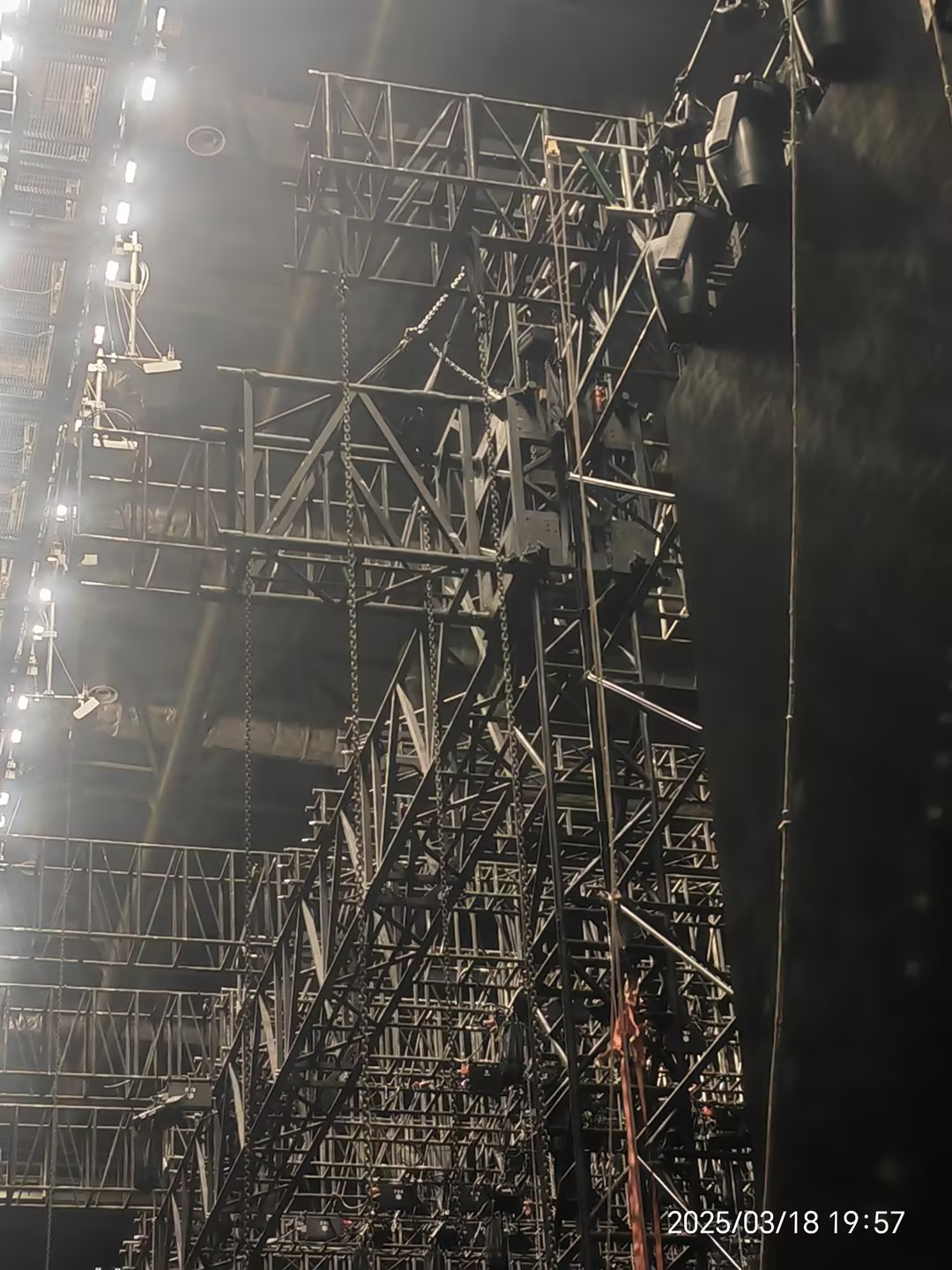

comment sécuriser la ferme proéminente à l'extérieur

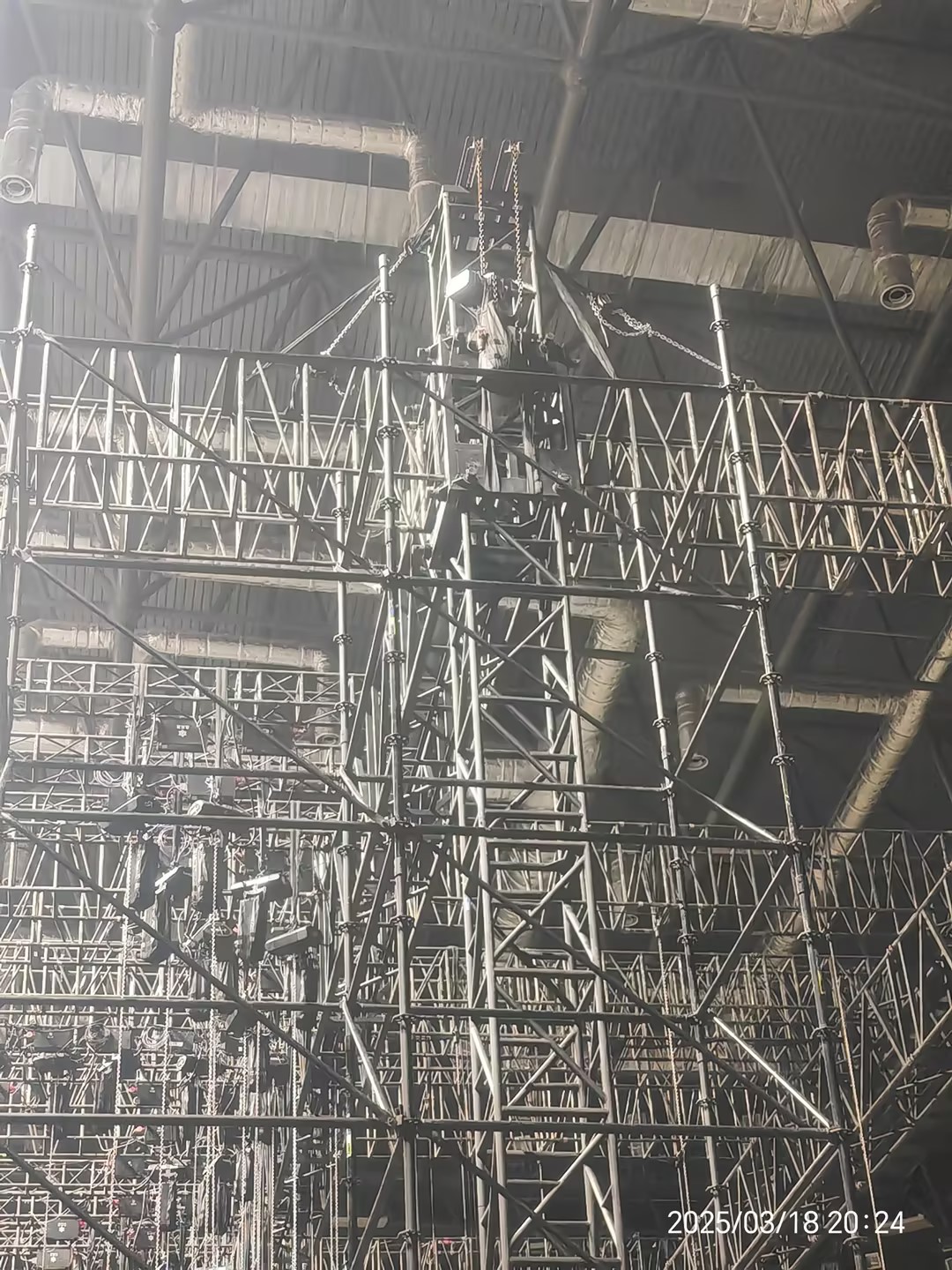

Des mesures ont été prises pour empêcher le glissement de la chaîne.

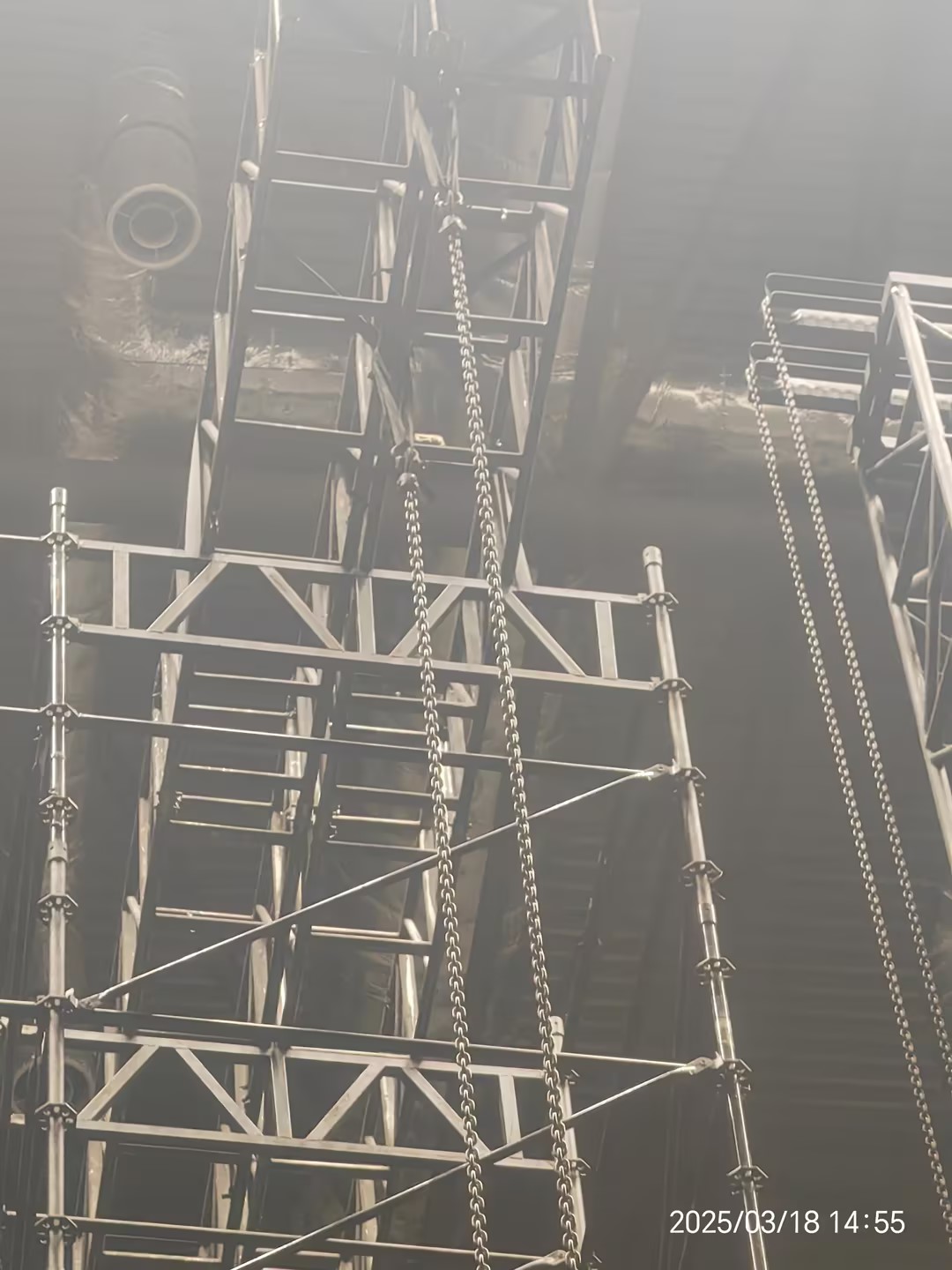

Pour éviter que la croix sonore soit abaissée, il y a une sangle de sécurité à l'arrière qui est resserrée avec un petit palan de chaîne.
Assemblez l'écran d'affichage LED et verrouillez les piliers avec du fil à chaque mètre.
La barre horizontale n'est pas verrouillée.

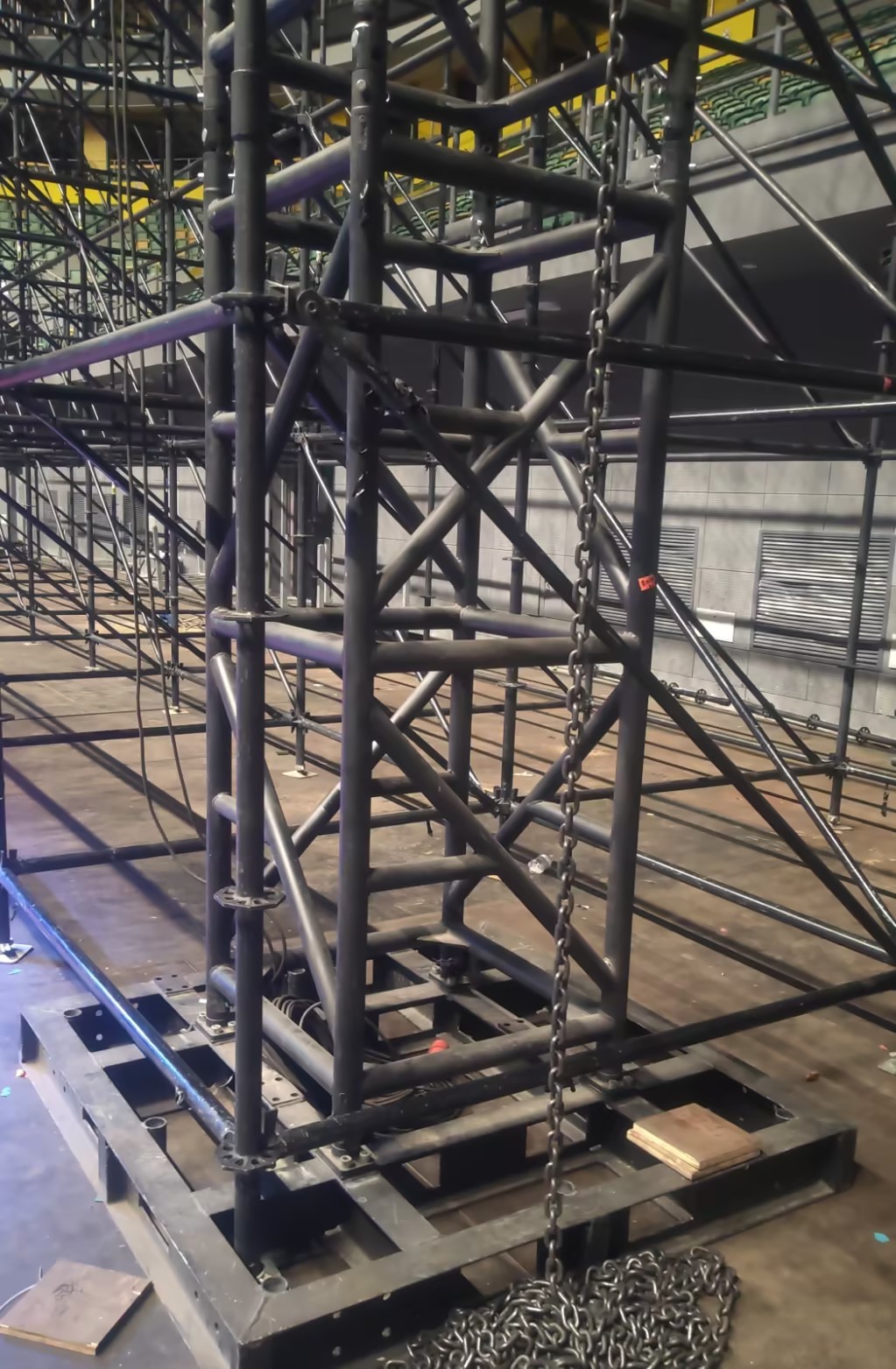

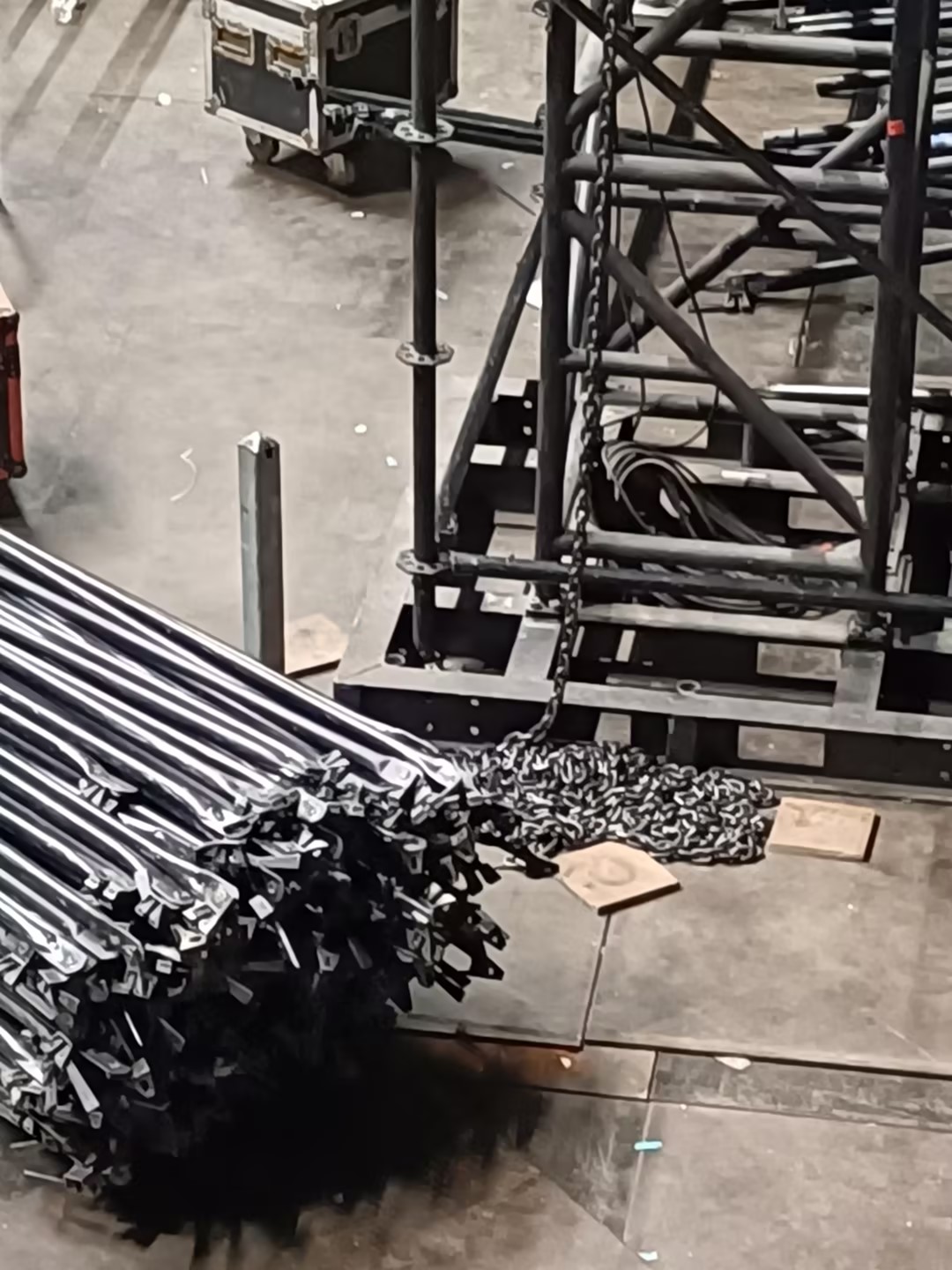

La base de fer doit rester des trous pour la construction future de la ferme à cadre laïque

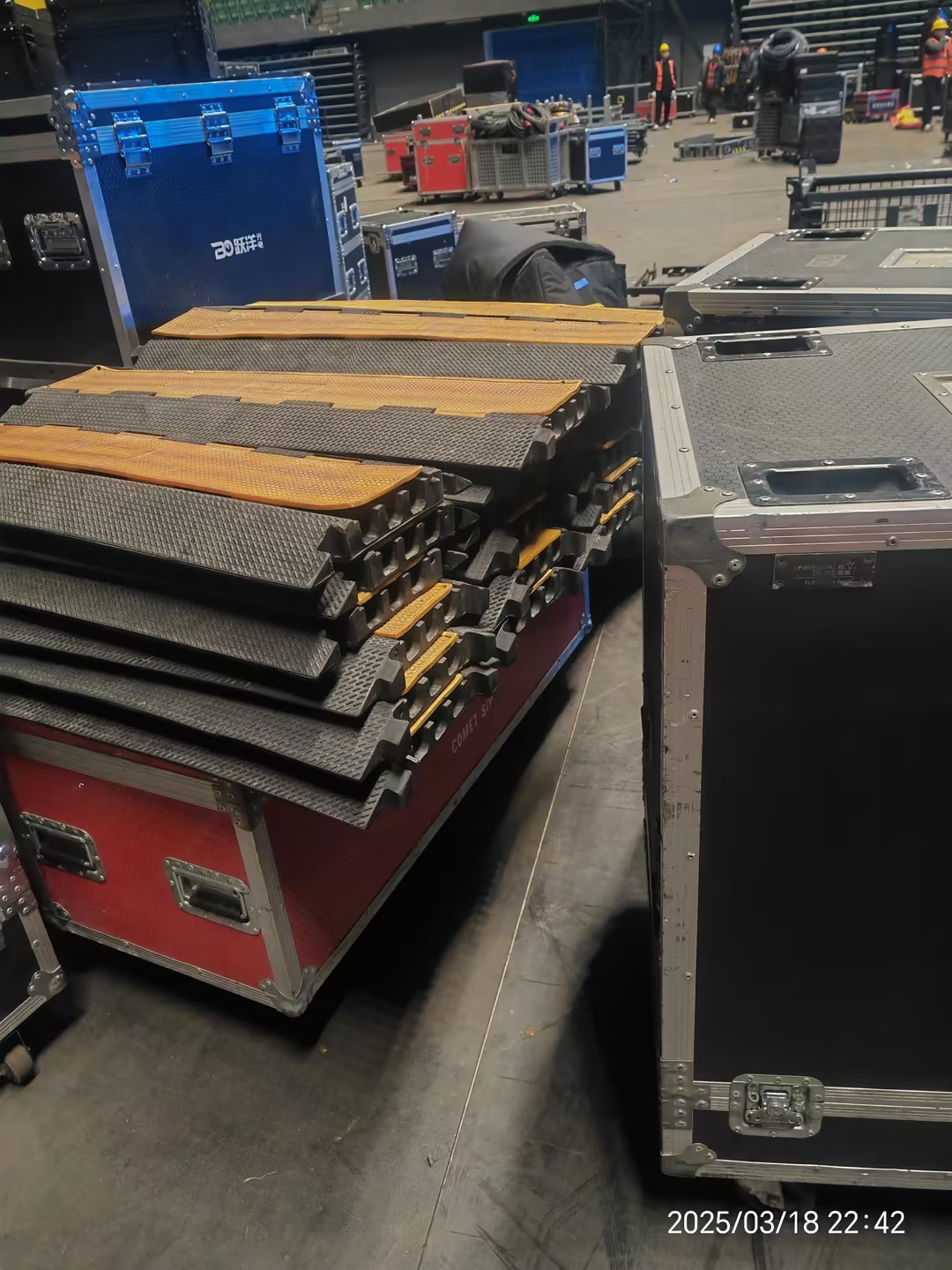

Trois bousculades de fil sont les plus couramment utilisées

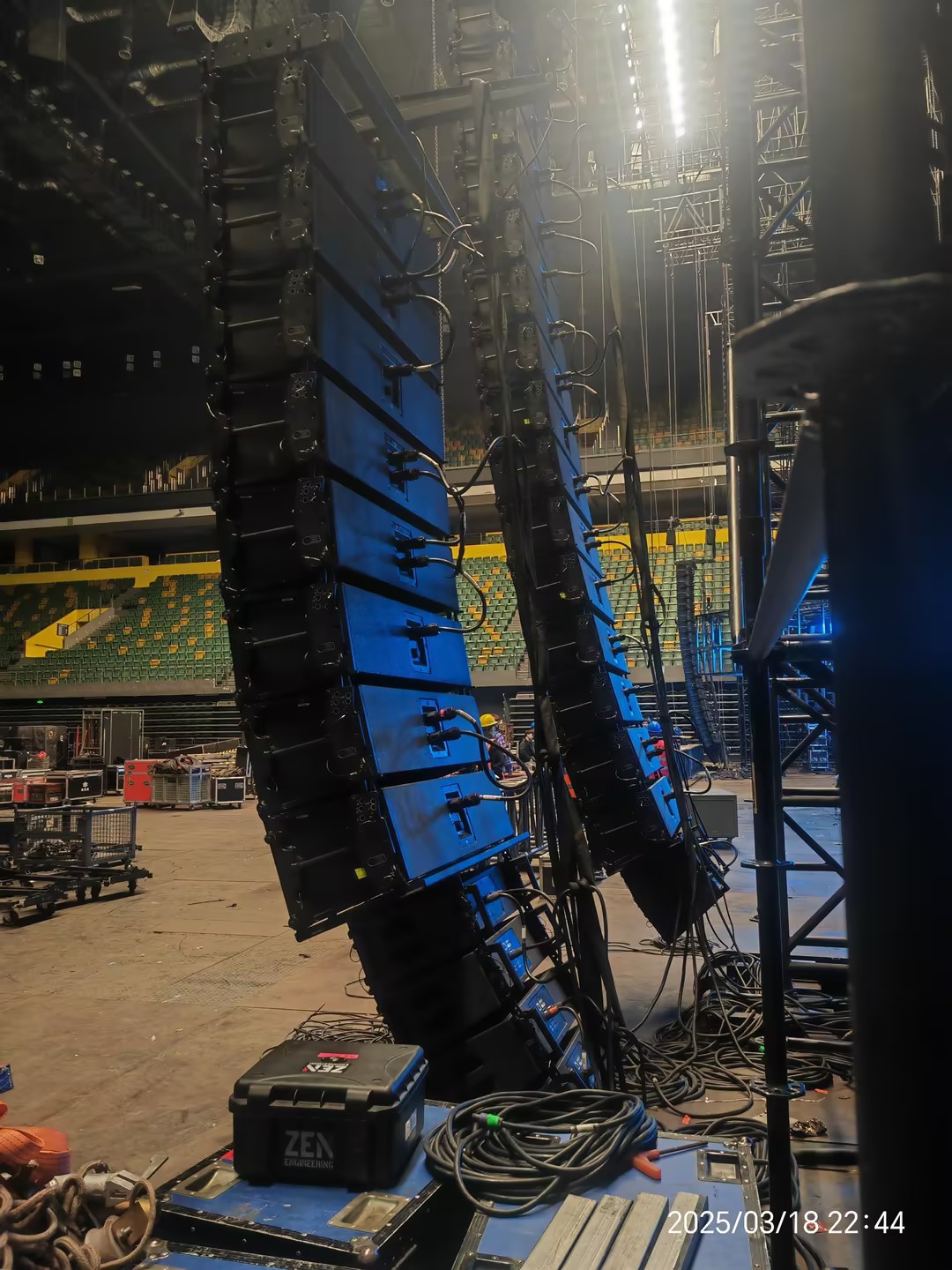

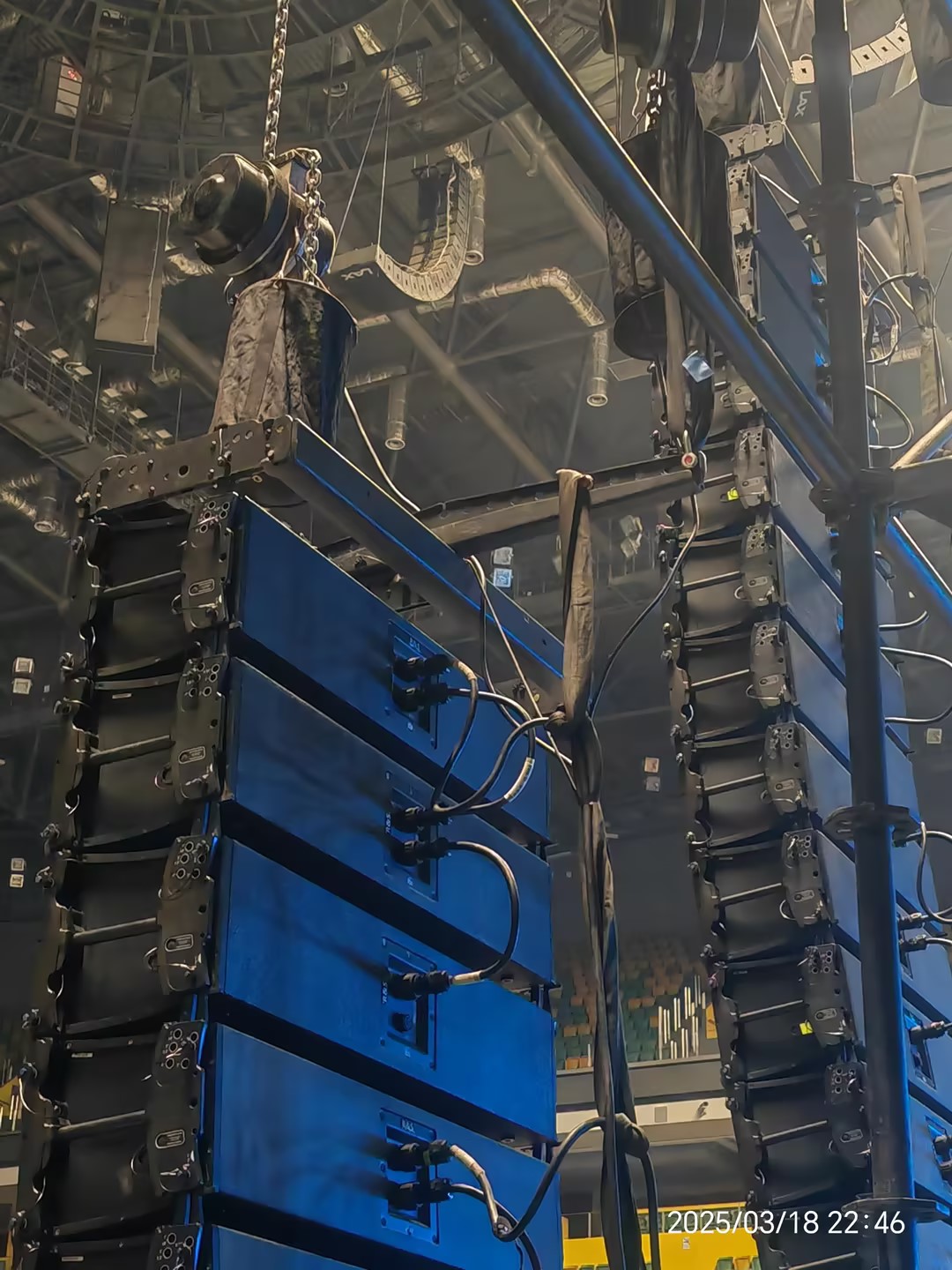

Pour le meilleur effet sonore, le réseau linéaire est incurvé et fixé avec des sangles de sécurité
Fixation et méthode de tirage
À l'avant-garde de la scène, le cadre léger doit être caché à l'intérieur de la gourde pour maintenir son attrait esthétique
Notes d'ingénierie de ce projet
Plusieurs enseignements pratiques peuvent être tirés de cette installation de scène de concert en salle :
Les plaques de base en acier sont importantes à la fois pour la répartition de la charge et pour la protection du sol à l'intérieur des stades ou des sites intérieurs.
Les chariots et chariots élévateurs personnalisés peuvent grandement améliorer le mouvement et la connexion des grandes sections de fermes.
L'équipement de tour auxiliaire est utile lors de l'érection de colonnes en treillis très hautes, en particulier lorsque la hauteur de la colonne atteint environ 20 m.
Les luminaires, les cadres LED, les câbles et les fils de signalisation doivent être préparés avant le levage final du toit ou des fermes, dans la mesure du possible.
Les cadres de support d'écran LED nécessitent un alignement minutieux du bas pour maintenir la surface de l'écran droite.
Les enceintes Line Array doivent être soutenues par des structures en treillis appropriées et sécurisées avec des sangles de sécurité.
Les palans à chaîne, les palans à moteur, les ceintures de sécurité et les mesures antidérapantes doivent être vérifiés avant le levage.
Les goulottes de câbles et le routage des câbles doivent être planifiés tôt pour éviter une installation compliquée une fois la structure principale terminée.
