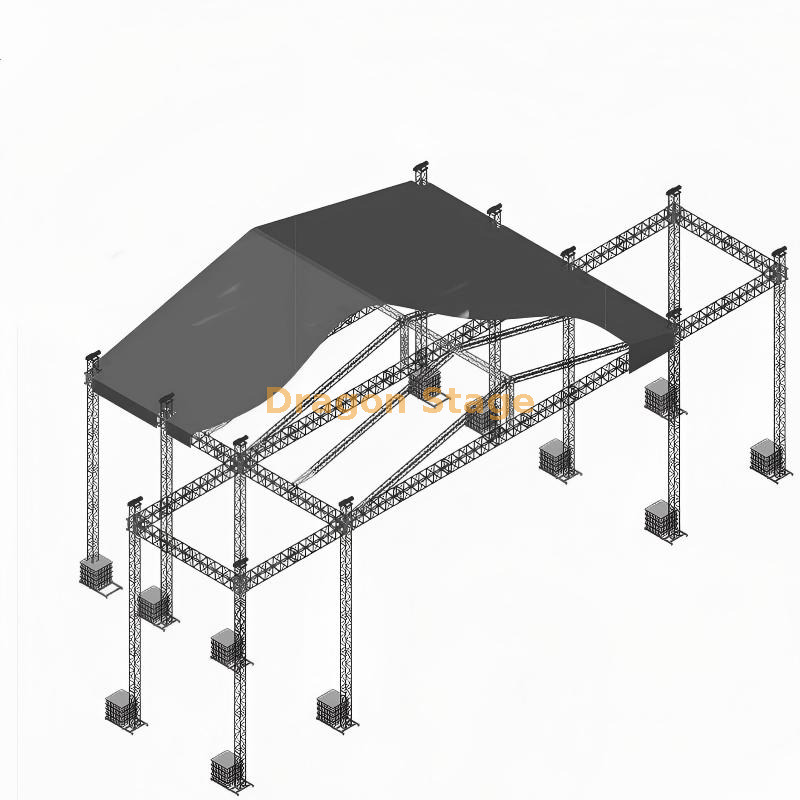

Qu'est-ce que la ferme de scène de toit en selle en aluminium à grande échelle de 21x18x12m avec des ailes latérales audio de 6m ? Il s'agit d'un système de fermes de toit en selle en aluminium robuste et résistant, conçu pour les grands concerts et festivals en plein air. Le toit principal de 21 m × 18 m et 12 m de hauteur offre un espace de performance généreux, tandis que les ailes latérales audio intégrées de 6 m assurent une distribution sonore puissante et équilibrée à partir des haut-parleurs line array.
Pourquoi choisir cette ferme de toit en selle à grande échelle ?
✅ Couverture massive de 21 m × 18 m avec 12 m de hauteur ✅ Construction robuste en alliage d'aluminium ✅ Ailes latérales audio étendues de 6 m pour le support du line array ✅ Conception de toit en selle pour une stabilité et un drainage améliorés ✅ Idéal pour les grands concerts et festivals en plein air
poids d'emballage: 8600 kg
volume d'emballage: 94cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Faisceau 21,00 m (avant) | 4 ensembles | 3,00 m | 50 × 4,0 | CS600 × 760 | 28pcs |
| 2,00 m | 50 × 4,0 | CS600 × 760 | 0pcs |
| 1,00 m | 50 × 4,0 | CS600 × 760 | 0pcs |
| Poutre 18,00 m (côté) | 3 ensembles | 3,00 m | 50 × 4,0 | CS600 × 760 | 18 pcs |
| 2,00 m | 50 × 4,0 | CS600 × 760 | 0pcs |
| 1,00 m | 50 × 4,0 | CS600 × 760 | 0pcs |
| Pilier 11h00 m | 8 ensembles | 3,00 m | FAUX | CS450 × 450 | 24pcs |
| 2,00 m | FAUX | CS450 × 450 | 8pcs |
| 1,00 m | FAUX | CS450 × 450 | 0pcs |
| cube de poutre | Cube de robinet 600x760 | 0pcs |
| Tour d'image | Bloc de manche de robinet l | 8pcs |
| Base en acier L + base lestée | 8pcs |
| Section supérieure L | 8pcs |
1. Marque Dragon Stage, charge : 2000 kg,
2. Longueur de la chaîne : 25 m,
3. Vitesse de levage : 4 m/min,
4. 380 V-3phrase-50 Hz
5. Double frein
6. Chaîne de charge G100, répondant au facteur de sécurité 8:1/10:1.
7. Avec prise Europe 0,5 M 4Pin-16A
8. étanche: IP54 | 8pcs |
| 1Control 8pcs, avec case | 2pcs |
| Section de charnière de robinet, hauteur 1m | 8pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 8pcs |
| SURGIGNAGE Long | 32pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 4 ensembles | 2,10 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 18,00 m de poutre supérieure | 1 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Faisceau oblique de 10,70 m | 8 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 16pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 8pcs |
| 2,70 m | 50 × 3,0 | CS289 × 289 | 8pcs |
| Ferme d'échelle de 10,70 m | 12 sets | 3,00 m | 50 × 3,0 | CL30 289 * 50 | 24pcs |
| 2,00 m | 50 × 3,0 | CL30 289 * 50 | 12pcs |
| 2,70 m | 50 × 3,0 | CL30 289 * 50 | 12pcs |
| Composants de toit |
| Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 2pcs |
| Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 2pcs |
| Plaque de connexion à la pince | 4pcs |
| Pince unique | 24pcs |
| Pince à double | 16pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 551.46 | 1pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre des ailes de 9,00 m | 4 ensembles | 3,00 m | 50 × 4,0 | CS520 × 760 | 12pcs |
| 2,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| 1,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| Pilier des ailes de 11h00 | 4 ensembles | 3,00 m | FAUX | CS450 × 450 | 12pcs |
| 2,00 m | FAUX | CS450 × 450 | 4pcs |
| 1,00 m | FAUX | CS450 × 450 | 0pcs |
| Tour des ailes | Bloc de manche de robinet l | 4pcs |
| Base en acier L + base lestée | 4pcs |
| Section supérieure L | 4pcs |
1. Marque Dragon Stage, charge : 2000 kg,
2. Longueur de la chaîne : 25 m,
3. Vitesse de levage : 4 m/min,
4. 380 V-3phrase-50 Hz
5. Double frein
6. Chaîne de charge G100, répondant au facteur de sécurité 8:1/10:1.
7. Avec prise Europe 0,5 M 4Pin-16A
8. étanche: IP54 | 4pcs |
| Section de charnière de robinet, hauteur 1m | 4pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 4pcs |
| SURGIGNAGE Long | 16pcs |
| Accessoire de ferme |
| Coupleur conique et clip et épingle de safrty | entier
|
Dominez le circuit des festivals avec notre scène à toit en selle en alliage d'aluminium à grande échelle. Spécialement conçue pour les productions extérieures de haut niveau, cette structure massive de 21 mx 18 m offre un environnement de qualité professionnelle aux artistes, aux concepteurs d'éclairage et aux ingénieurs du son. Le toit en selle emblématique offre une protection supérieure contre les intempéries et un profil visuel impressionnant qui définit tout espace événementiel.
Caractéristiques clés
Empreinte massive : une longueur tentaculaire de 21 m et une profondeur de 18 m offrent une vaste zone de représentation, tandis que la hauteur de 12 m permet un éclairage vertical complexe et des conceptions scéniques.
Ailes audio/visuelles intégrées : comprend deux ailes latérales dédiées de 6 m de large (ailes PA), parfaites pour suspendre des systèmes de haut-parleurs line array lourds ou pour monter des murs vidéo LED à grande échelle.
Capacité de charge supérieure : construite en alliage d'aluminium de haute qualité, cette ferme est conçue pour supporter des charges de poids massives sur toute la portée, garantissant ainsi la sécurité des gréements complexes.
Ingénierie du toit en selle : Le toit incurvé aérodynamique minimise la résistance au vent et assure un ruissellement efficace de l'eau, ce qui en fait le choix fiable pour les environnements extérieurs imprévisibles.
Système de ballast professionnel : conçu avec des plaques de base renforcées et des supports de tour pour garantir l'intégrité structurelle sur toute sa hauteur de 12 m.
Spécifications techniques
Dimensions de la scène principale : 21 m (L) x 18 m (P)
Hauteur totale : 12 mètres
Ailes d'extension : 2 x 6 m de large (largeur supplémentaire totale de 12 m)
Matériau : Alliage d'aluminium à haute résistance (6061-T6 ou similaire)
Fonction : Idéal pour les festivals de musique, les grands concerts et les événements dans les stades.
FAQ
1. Quelles sont les dimensions exactes de ce système de fermes de toit en selle ? Le toit principal mesure 21 m × 18 m avec une hauteur de 12 m, plus des ailes latérales audio de 6 m des deux côtés pour un support d'enceintes line array et une couverture sonore optimaux.
2. Cette ferme de toit en selle en aluminium est-elle adaptée aux grands concerts en plein air ? Oui. Sa construction robuste en alliage d'aluminium et sa conception en toit en selle offrent une excellente stabilité et résistance aux intempéries, ce qui le rend idéal pour les grands festivals et concerts. Apprenez-en davantage dans Comment choisir une ferme en aluminium pour les événements en plein air (Guide de sécurité et de charge).
3. Combien de temps faut-il pour assembler cette grande ferme de toit de concert ? Grâce à sa conception modulaire, les équipes professionnelles peuvent réaliser l’assemblage efficacement. Pour connaître les étapes d'installation pratiques, consultez Comment installer une scène de toit de concert robuste..
