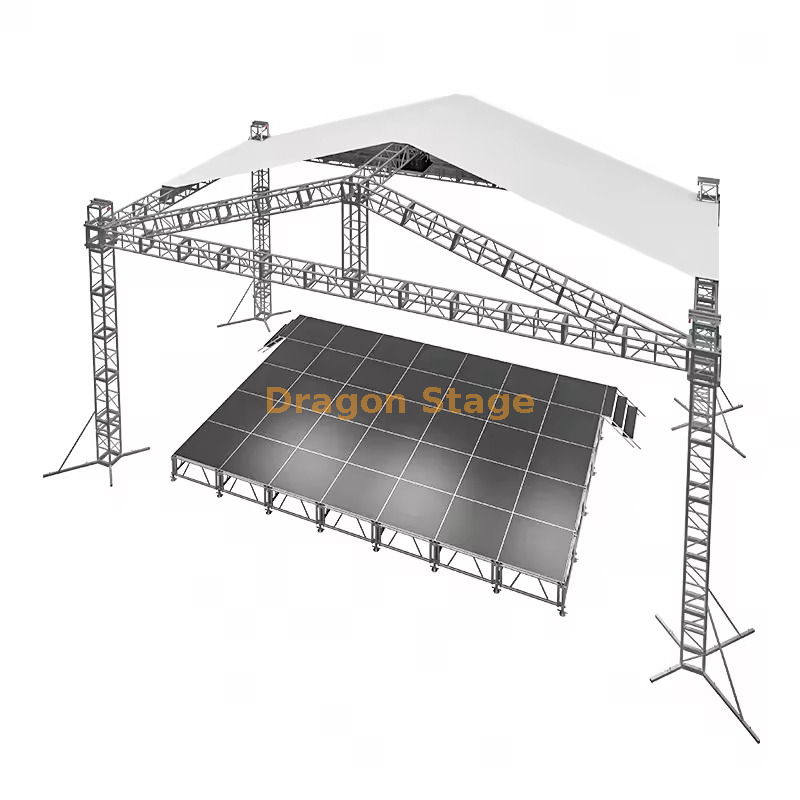

Ce système de fermes de toit de scène mobile en alliage d'aluminium de 12 × 7 × 6 m avec plate-forme de scène est une solution événementielle complète conçue pour les concerts, les festivals en plein air et les productions à grande échelle. Il intègre la structure en fermes de toit et la plate-forme de scène en un seul système modulaire, garantissant une capacité de charge élevée, une installation rapide et une sécurité structurelle. Pour la validation technique, reportez-vous à la logique du système modulaire , d'analyse de charge par étapes et aux normes de sécurité. .
Nom du produit : Système de fermes de toit de scène mobile en aluminium avec plate-forme de scène
Taille : 12 m × 7 m × 6 m
Type de système : Ferme de toit intégrée + plate-forme de scène
Application : Scène de concert, scène d'événement en plein air, système de scène de festival
Matériau : Alliage d'aluminium à haute résistance
Structure : Ferme modulaire + plate-forme de scène modulaire
Installation : Système d'assemblage rapide (voir méthodologie d'installation )
Sécurité : Conçu selon les normes de sécurité structurelles
poids d'emballage: 1530 kg
volume d'emballage: 14cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre de 12h00 (avant) | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Poutre de 7,00 m (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| Pilier de 5,00 m | 4 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| cube de poutre | 6 visages | CS389 × 389 | 0pcs |
| Tour d'image | Bloc de manche de robinet S | 4pcs |
| Base en acier s | 4pcs |
| Section supérieure S | 4pcs |
| Hoist manuel, BA05 2TONS | 4pcs |
| Section de charnière de robinet, hauteur 1m | 4pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 4pcs |
| SURGIGNAGE Long | 16pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 2 ensembles | 1,20 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Poutre de haut de 7,00 m | 1 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 1pcs |
| 6,20 m poutre oblique | 4 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| Bouchette d'échelle de 6,20 m | 6 ensembles | 3,00 m | 50 × 3,0 | CL30 289 * 50 | 6pcs |
| 2,00 m | 50 × 3,0 | CL30 289 * 50 | 6pcs |
| 1,20 m | 50 × 3,0 | CL30 289 * 50 | 6pcs |
| Composants de toit | 4 | Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 2pcs |
| 5 | Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 0pcs |
| 1 | Plaque de connexion à la pince | CS289 × 289 | 2pcs |
| Pince unique | 12pcs |
| Pince à double | 8pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 164.56 | 1pcs |
Conçu pour les événements extérieurs et intérieurs de haute performance, ce système de fermes de scène mobiles en alliage d'aluminium de 12 m (longueur) x 7 m (profondeur) x 6 m (hauteur) offre un environnement polyvalent et sécurisé pour toute production. Le système présente une conception de toit en pente pour un drainage optimal de l'eau et une plate-forme de scène modulaire qui peut être ajustée pour différentes conditions de sol.
Pourquoi ce produit est recommandé
Le système complet (toit + scène) réduit la complexité de l'approvisionnement
Conception à grande portée adaptée aux événements de taille moyenne à grande
La structure modulaire permet une installation et un transport rapides
Forte compatibilité avec les systèmes de fermes de toit et les systèmes de plate-forme de scène
Idéal pour les sociétés de production et de location d'événements professionnels
Aperçu de l'ingénierie structurelle
Ce système combine deux sous-systèmes structurels :
1. Structure de fermes de toit
2. Système de plate-forme de scène
Facteurs d'ingénierie clés
Une conception ou une estimation incorrecte de la charge peut entraîner une instabilité structurelle dans les systèmes de scènes à grande portée.
Scénarios d'application
Ce système de scène intégré est largement utilisé dans :
FAQ
Qu'est-ce qui est inclus dans un système de fermes de toit pour scène mobile ?
Il comprend généralement une structure en fermes de toit, une plate-forme de scène et des composants de connexion, formant un système de scène événementiel complet.
Quelle est la capacité de charge de ce système ?
La capacité de charge dépend de la portée, de la configuration et du matériau. Calculez toujours en utilisant les normes d’analyse de charge .
Ce système est-il adapté à une utilisation en extérieur ?
Oui, il est conçu pour les environnements extérieurs avec une stabilité structurelle et une résistance aux intempéries appropriées.
Quel type de plateforme scénique est utilisé ?
Ce système intègre des plates-formes de scène modulaires et des systèmes de scène en aluminium .
