poids d'emballage: 2600 kg
volume d'emballage: 28cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre de 14,00 m (avant) | 2 ensembles | 3,00 m | 50 × 4,0 | CS520 × 760 | 8pcs |
| 2,00 m | 50 × 4,0 | CS520 × 760 | 2pcs |
| 1,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| Poutre de 12h00 (côté) | 2 ensembles | 3,00 m | 50 × 4,0 | CS520 × 760 | 8pcs |
| 2,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| 1,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| 8,00 m pilier | 4 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| cube de poutre | 6 visages | CS520 × 760 | 0pcs |
| Tour d'image | Bloc de manche de robinet l | 4pcs |
| Base en acier L | 4pcs |
| Section supérieure L | 4pcs |
| Hoist manuel, BA05 2TONS | 4pcs |
| Section de charnière de robinet, hauteur 1m | 4pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 4pcs |
| SURGIGNAGE Long | 16pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 2 ensembles | 1,40 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Poutre supérieure de 12,00 m | 1 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Poutre oblique de 7,20 m | 4 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,20 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| Bouchette d'échelle de 7,20 m | 10 sets | 3,00 m | 50 × 3,0 | CL30 289 * 50 | 10pcs |
| 2,00 m | 50 × 3,0 | CL30 289 * 50 | 10pcs |
| 2,20 m | 50 × 3,0 | CL30 289 * 50 | 10pcs |
| Composants de toit | 4 | Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 2pcs |
| 5 | Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 0pcs |
| 1 | Plaque de connexion à la pince | CS289 × 289 | 2pcs |
| Pince unique | 20pcs |
| Pince à double | 8pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 274.96 | 1pcs |
Présentation de notre scène à fermes de toit en aluminium de qualité professionnelle – une solution robuste et fiable pour les événements extérieurs à grande échelle, les concerts, les festivals et les installations temporaires. Conçue pour résister à des conditions météorologiques difficiles, cette scène offre une durabilité exceptionnelle tout en restant légère pour un assemblage et un transport plus faciles.
Avec des dimensions généreuses de 14 mètres de longueur, 12 mètres de profondeur et 9 mètres de hauteur, cette structure offre suffisamment d'espace pour les spectacles, l'équipement et le personnel. La construction en aluminium assure la résistance à la rouille et à la corrosion, ce qui la rend idéale pour les environnements côtiers ou humides tels que le New Lake District.
Idéal pour:
Concerts en plein air et festivals de musique
Événements publics et cérémonies
Espaces d'expositions temporaires
Plateaux de tournage et de production
Installations d’abris d’urgence ou de secours
Caractéristiques:
Structure en treillis d'aluminium à haute résistance
Conception modulaire pour une installation et un démontage rapides
Résistant aux intempéries et à la corrosion
Mises en page évolutives et personnalisables disponibles
Convient aux accessoires d'éclairage, de son et de gréement
Élevez votre événement avec une scène qui allie intégrité structurelle, polyvalence et attrait professionnel. Parfait pour les organisateurs d’événements, les sociétés de production et les municipalités.

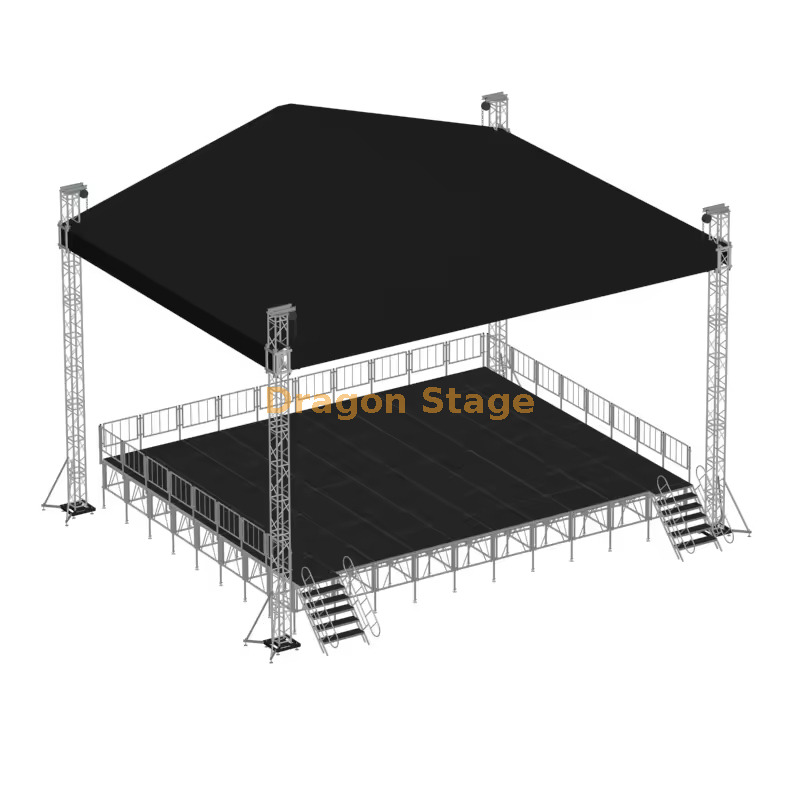

Étape professionnelle de ferme de toit en aluminium de 14x12x9m : structure de performance événementielle robuste
1. Présentation
Pour les productions de festivals à grande échelle et les spectacles extérieurs de grande envergure, l’architecture scénique est la base d’un événement réussi. La scène professionnelle en fermes de toit en aluminium de 14 x 12 x 9 m de DragonStage est une solution d'ingénierie de premier ordre, offrant 168 mètres carrés de surface de performance couverte. Avec une hauteur verticale imposante de 9 mètres et un cadre de connexion par boulons robuste, ce système est optimisé pour les besoins de gréage massifs. Pour les organisateurs d'événements, le défi consiste à trouver une structure offrant des dimensions à l'échelle du stade tout en conservant la rigidité nécessaire à un éclairage et à un son intenses - un défi que ce système en alliage 6061-T8 relève avec excellence.
2. Défis et solutions
Un défi important pour les travées horizontales de 14 mètres consiste à gérer « l’affaissement » ou la déflexion structurelle sous le poids des équipements professionnels. DragonStage résout ce problème en utilisant un alliage d'aluminium 6061-T8 , qui est traité thermiquement et travaillé à froid pour offrir une limite d'élasticité et une dureté plus élevées que les alliages standard. Un autre problème courant est la stabilité du vent extérieur à une hauteur de 9 mètres ; nos tours de soutènement sont dotées de bases renforcées avec des stabilisateurs allongés et des vérins de nivellement pour garantir un centre de gravité sécurisé. Pour gérer les risques météorologiques, la géométrie du toit en pente facilite l'écoulement immédiat de l'eau, évitant ainsi l'accumulation dangereuse de poches d'eau sur l'auvent en PVC.
3. Principales caractéristiques et avantages
Le système 14x12x9m est fabriqué en de qualité aérospatiale alliage d'aluminium 6061-T8 . Ce matériau spécialisé garantit que la structure reste un atout rigide et professionnel même dans des conditions de charge maximales (Source : https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
Le système présente une configuration professionnelle de support au sol à 4 tours. Cela permet à l'ensemble de la grille de 14 x 12 m d'être équipé de faisceaux lumineux, de réseaux de lignes audio et d'écrans LED à hauteur de taille avant d'être hissé en toute sécurité jusqu'à son sommet de 9 mètres. Selon les normes de sécurité internationales, l'utilisation d'un système de connexion par boulons est préférable pour ces balances robustes car il fournit une surface de contact massive à chaque joint pour une rigidité ultime (Source : https://www.plasa.org ).
Pour fournir une solution de salle complète, cette structure est conçue pour une intégration transparente avec nos plates-formes de scène modulaires en aluminium. Ces ponts présentent des surfaces antidérapantes de 18 mm et des capacités de charge élevées, offrant une base stable qui correspond à la qualité professionnelle de l'installation aérienne (Source : https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Section FAQ
Q : Pourquoi le 6061-T8 est-il meilleur pour une portée de 14 m ? R : À cette largeur, la rigidité est essentielle. L'état T8 est plus dur et plus résistant à la déformation que le T6 standard, garantissant que la ferme reste parfaitement de niveau sous de lourdes charges techniques.
Q : Cette structure de 9 mètres peut-elle supporter un écran LED lourd ? R : Oui. La ferme à boulons robuste est spécialement conçue pour les gréements de grande capacité. Pour le poids spécifique de votre panneau, veuillez contacter nos ingénieurs pour obtenir un rapport de charge vérifié.
Q : L'auvent en PVC est-il ignifuge ? R : Absolument. Nos auvents sont fabriqués à partir de PVC 850 g/m² imperméable, résistant aux UV et répondant aux normes internationales de sécurité ignifuge B1/M2.
Q : De quel type de palans ai-je besoin pour cette grille ? R : Pour une portée de 14 x 12 m et une hauteur de 9 m, nous recommandons fortement d'utiliser des palans électriques à chaîne synchronisés de 1 tonne pour garantir un levage sûr, de niveau et efficace.
5. Appel à l'action fort (CTA)
Assurez-vous que votre prochaine production repose sur une base d’ingénierie d’élite et de sécurité industrielle. Contactez l'équipe d'ingénierie de DragonStage dès aujourd'hui pour un devis personnalisé sur la structure de performance événementielle robuste de 14 x 12 x 9 m. Téléchargez nos spécifications techniques et commencez à planifier votre saison de concerts la plus réussie à ce jour.
