poids d"emballage: 4000kg

Volume d"emballage: 28cbm

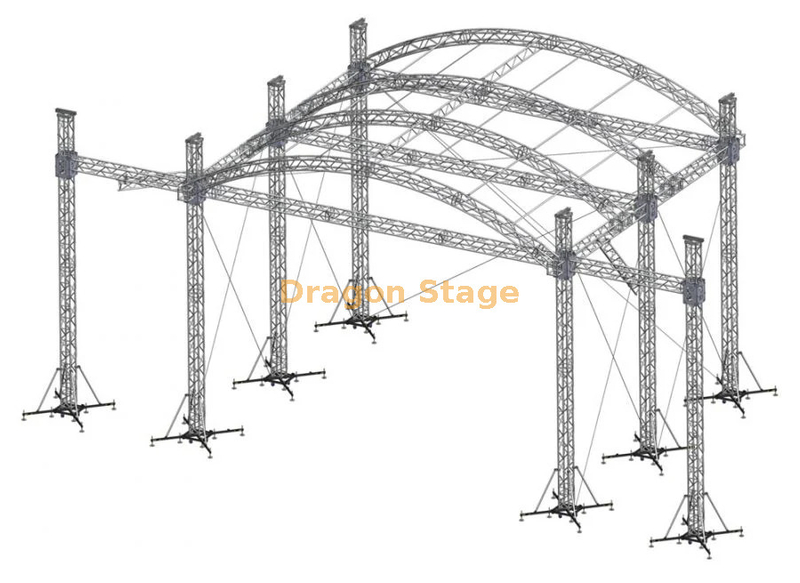

Système de fermes de toit incurvées de 20 m de large pour les grandes scènes d"événements

Ce système de fermes de toit courbées personnalisé de 20 m de large × 14 m de profondeur × 10 m de haut combine une grande structure de toit principale avec six tours en treillis de support et deux ailes latérales indépendantes pour les systèmes line array.

La structure principale utilise plusieurs fermes de toit incurvées traversant toute la profondeur de la scène, reliées par des sections de fermes longitudinales pour former la charpente complète du toit. Par rapport à un simple toit à quatre tours, la disposition à six piliers offre des positions structurelles supplémentaires le long de la profondeur de scène de 14 m et forme un cadre modulaire plus grand pour la configuration globale du toit de scène.

Les deux ailes latérales s"étendent au-delà de la structure principale du toit et sont destinées à l"intégration d"un système line array. Chaque aile mesure environ 2 m de large et intègre un dispositif de levage manuel comme spécifié pour cette configuration.

Pour d'autres configurations de toit événementielles standard et personnalisées, consultez nos systèmes de fermes de toit .

Configuration du système principal

Structure de toit principale incurvée

La partie la plus distinctive de ce système est sa configuration de toit incurvé à plusieurs travées.

Au lieu d"utiliser uniquement des poutres de toit horizontales droites, les sections de fermes courbes créent le profil de toit arqué illustré dans le dessin de structure. Plusieurs fermes transversales incurvées sont reliées le long de la profondeur de la scène pour former la charpente principale du toit.

Ce type de configuration peut être sélectionné lorsqu"un projet nécessite à la fois une grande surface de scène couverte et le profil visuel d"un toit événementiel voûté.

Les clients recherchant spécifiquement cette forme structurelle peuvent également consulter notre gamme de systèmes de fermes de toit à courbe typique .

Configuration de support principal à six tours

Le toit principal est soutenu par six tours en treillis verticales positionnées des deux côtés de la structure de la scène.

Cela diffère d’un système de toiture plus simple à quatre colonnes. Pour une structure s"étendant sur environ 14 m de profondeur, les positions supplémentaires des tours font partie de la disposition globale du toit et de la disposition des connexions.

DragonTruss fabrique des sections de tour et des composants associés pour différentes configurations de fermes temporaires. D'autres configurations de tours et de piliers peuvent être trouvées sous Truss Towers & Pillars..

La configuration exacte de la tour, la méthode de stabilisation et l"interface au sol pour une installation réelle doivent être déterminées en fonction des exigences finales du projet et des conditions du site.

Deux ailes latérales pour les systèmes Line Array

En plus du toit principal incurvé, cette configuration intègre deux ailes latérales , une de chaque côté de la scène.

Chaque aile mesure environ 2 m de large et est destinée à fournir une position séparée pour un système line array.

La configuration spécifiée pour ce produit utilise des palans manuels.

La séparation de ces positions de la structure centrale du toit donne également au projet une disposition fonctionnelle plus claire :

• Toit principal pour la zone de la scène centrale

• Aile gauche pour équipement line array

• Aile droite pour équipement line array

• Positions de levage indépendantes pour l"installation des équipements

Le poids réel de l"équipement et la capacité de levage requise doivent être confirmés avant la fabrication et l"installation. Les dimensions du produit à elles seules ne doivent pas être considérées comme une confirmation des charges suspendues autorisées.

Construction modulaire en treillis en aluminium

Le système complet est assemblé à partir de plusieurs composants de fermes en aluminium plutôt que d"être fabriqué comme une structure permanente.

Cette approche modulaire permet de fabriquer, transporter, assembler, démonter et réutiliser le système comme structure événementielle temporaire.

Les groupes de composants typiques comprennent :

• Sections droites de ferme en aluminium

• Sections de fermes de toit courbées

• Sections de tour verticales

• Composants de connexion au toit

• Composants de connexion de tour

• Sections de ferme d"aile latérale

• Positions d"installation liées au palan

• Composants de base et de stabilisation

Pour une famille de produits plus large, consultez notre gamme de fermes en aluminium .

Pour les productions en tournée où l'assemblage, le démontage, le transport et la réutilisation modulaire répétés sont importants, nos systèmes de fermes de scène temporaires pour les productions en tournée expliquent la logique plus large du système.

Plus qu"un produit de ferme de toit standard

Une structure de cette taille ne doit pas être traitée simplement comme un ensemble de longueurs de fermes droites standard.

La configuration 20 m × 14 m × 10 m implique plusieurs systèmes qui doivent fonctionner ensemble :

Géométrie du toit incurvé → connexions longitudinales du toit → six positions de tour → ailes latérales → positions de réseau de lignes → dispositif de levage → système de base et de stabilisation.

C"est pourquoi DragonTruss traite les grandes structures de toit comme des configurations complètes de fermes plutôt que de simplement fournir des pièces individuelles.

Si votre projet a une largeur, une profondeur, une courbure de toit, une disposition de tour ou une configuration d'aile latérale différente, consultez nos options de fabrication de fermes personnalisées .

Applications typiques

Ce type de grand système de fermes de toit courbées est principalement destiné aux structures événementielles temporaires telles que :

• Scènes de concerts

• Festivals de musique

• Spectacles live

• Productions en tournée

• Événements publics

• Grandes scènes événementielles en plein air

Pour des exemples de la façon dont les fermes, la scène, l'éclairage, le son et d'autres infrastructures temporaires s'assemblent dans des environnements de production en direct, consultez notre page d'application Concert Event .

Informations sur la fabrication personnalisée

Les dimensions indiquées ici représentent cette configuration particulière du produit :

20 m de largeur × 14 m de profondeur × 10 m de hauteur

DragonTruss peut fabriquer des systèmes de fermes de toit incurvées associés selon les différentes exigences du projet.

Avant de préparer une configuration personnalisée, les informations utiles comprennent normalement :

• Largeur de scène ou de toit requise

• Profondeur requise

• Hauteur hors tout requise

• Forme du toit

• Nombre et position des tours

• Exigences relatives aux réseaux linéaires

• Informations sur l’éclairage et autres équipements suspendus

• Exigences en matière de couverture de toit

• Environnement d"installation

• Dessins disponibles ou images de référence

La fourniture de ces informations permet de discuter des composants de la ferme et de la configuration globale autour du projet réel plutôt que de simplement agrandir ou réduire une structure existante.

Note technique importante

Les dimensions et la configuration décrites sur cette page sont des informations sur le produit et la fabrication , et non une approbation d'ingénierie structurelle pour un autre projet.

Pour un système de fermes de toit extérieures, l"adéquation structurelle réelle dépend de facteurs spécifiques au projet, notamment la configuration finale, l"équipement suspendu, la couverture de toit, la méthode d"installation, les conditions environnementales, les conditions du sol et la disposition de stabilisation ou d"ancrage.

La capacité de charge, la résistance au vent, le ballast, l"ancrage et d"autres paramètres critiques pour la sécurité doivent donc être déterminés à partir des exigences réelles du projet plutôt que déduits de l"image ou des dimensions du produit.

FAQ

La largeur de 20 m et la profondeur de 14 m peuvent-elles être personnalisées ?

Oui. Les systèmes de fermes de toit incurvées peuvent être fabriqués dans différentes dimensions et configurations. La taille, la hauteur, la disposition de la tour et l"application requises du toit doivent être confirmées avant la production.

Pourquoi ce système utilise-t-il six tours principales ?

Cette configuration particulière de 20 m × 14 m utilise six positions de tour principales dans le cadre de sa disposition structurelle globale. Cela doit être compris comme une caractéristique de cette configuration, et non comme une règle universelle selon laquelle chaque toit de taille similaire nécessite six tours.

A quoi servent les deux ailes latérales ?

Les deux ailes latérales d"environ 2 m de large dans cette configuration sont destinées aux systèmes line array et utilisent des palans manuels comme spécifié pour le projet.

L"équipement d"éclairage peut-il également être intégré dans la ferme de toit ?

L"éclairage et d"autres équipements événementiels peuvent être pris en compte lors du développement de la configuration des fermes, mais les informations sur l"équipement et les charges suspendues doivent être fournies pour une évaluation spécifique au projet.

Le système comprend-il une couverture de toit ?

Une couverture de toit n'est pas confirmée dans les informations fournies pour ce produit , elle ne doit donc pas être considérée comme incluse. Les exigences en matière de couverture de toit peuvent être spécifiées séparément lors du développement d'un système personnalisé.
