Les dessins ci-dessus représentent différentes longueurs et configurations incurvées de la conception de fermes en aluminium à boulons en tube rond BS200 développées pour les structures de toit extérieures, les cadres de tentes et les applications pour petits événements.
Les index des dessins sont utilisés comme références pour localiser les dessins CAO et les enregistrements de production associés.
Informations sur le dessin
Article
Détails
Index des dessins
4062 / 4327
Série de dessins
Ferme boulonnée à tube rond BS200
Type de structure
Composant de ferme en aluminium incurvé et de longueur personnalisée
Application
Structure d"auvent extérieure/Structure de toit pour petits événements/Structure d"éclairage
Coupe transversale
Largeur 200 mm × Hauteur 200 mm
Tube principal
Tube rond en aluminium de 50 mm
Longueurs disponibles
0,2 m / 1,2 m / Configuration incurvée personnalisée
Configuration incurvée
Rayon personnalisé R8888M
Environnement
Applications extérieures
Matériel
Alliage d"aluminium
Système de connexion
Connexion par boulon
Type de dessin
Dessin CAO 2D
Objectif de conception
Composante de structure de toit et de structure d"éclairage
Conception de ferme à boulons en tube rond 4062/4327-BS200 pour structures de toit extérieures
Introduction
Cette archive de dessins présente le composant de ferme en aluminium à boulons en tube rond 4062/4327-BS200 développé pour les structures d'auvent extérieur, les cadres de tentes et les applications de petits événements.
Le dessin est indexé sous les références 4062 et 4327 , et les fichiers de dessins associés comprennent différentes configurations de longueur et conceptions courbes fabriquées selon le même concept structurel.
Contrairement aux systèmes de fermes d"éclairage droits standard, la conception à boulons en tube rond BS200 est développée comme un composant structurel flexible pour des applications personnalisées.
En proposant différentes longueurs droites, des sections de connexion courtes et des configurations courbes, la même série de fermes peut être adaptée à différentes configurations de toit, conceptions d"auvent et structures événementielles.
Aperçu de la conception
Le 4062/4327-BS200 adopte une structure modulaire connectée par boulons utilisant des tubes ronds en aluminium et des connexions par plaque d'extrémité.
Par rapport aux structures soudées fixes, les composants de fermes boulonnés offrent des avantages dans les domaines suivants :
Efficacité des transports ;
Commodité de stockage ;
Assemblage flexible ;
Configuration structurelle personnalisée.
La conception en tube rond offre un aspect lisse et convient aux applications où la fonction structurelle et l"apparence visuelle sont importantes.
La méthode de connexion est un facteur important lors de la sélection des composants de structure temporaire. Différents systèmes de connexion, tels que la connexion par emboîtement, la connexion par boulons et la connexion par plaque, sont sélectionnés en fonction des exigences de l"application.
Pour plus d"informations sur les méthodes de connexion des fermes, consultez :
L' archive de conception 4062/4327-BS200 comprend les configurations de dessin suivantes :

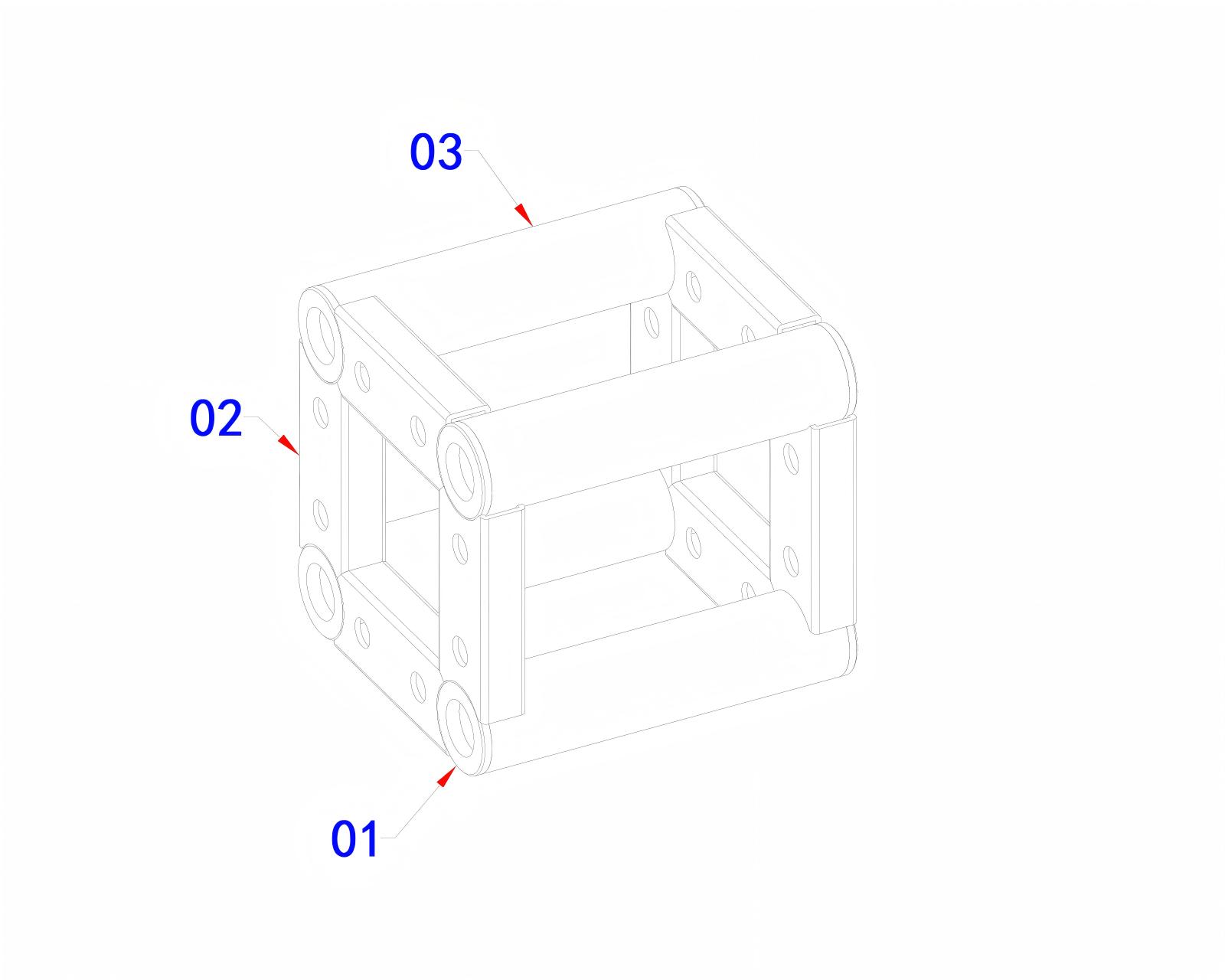

Ferme boulonnée à tube rond BS200 × 0,2 m
Référence du dessin :
4327-BS20(0,2 m).jpg
Longueur:
0,2 m
Application:
Convient aux sections de réglage des connexions et aux dispositions structurelles personnalisées.

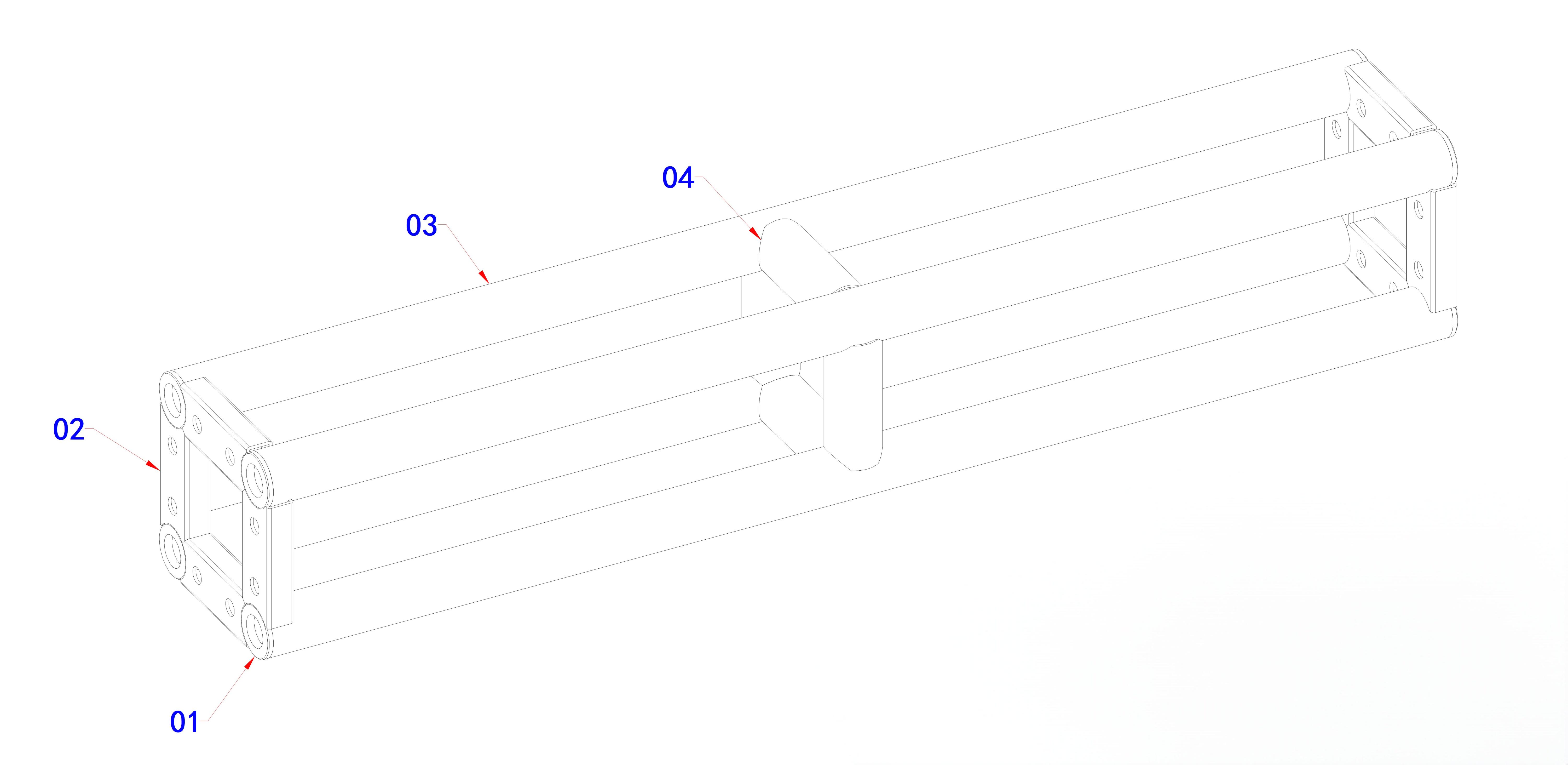

Ferme boulonnée à tube rond BS200 × 1,2 m
Référence du dessin :
4062-BS20(1,2 m).jpg
Longueur:
1,2 m
Application:
Convient aux sections modulaires standard des auvents extérieurs et des structures événementielles.

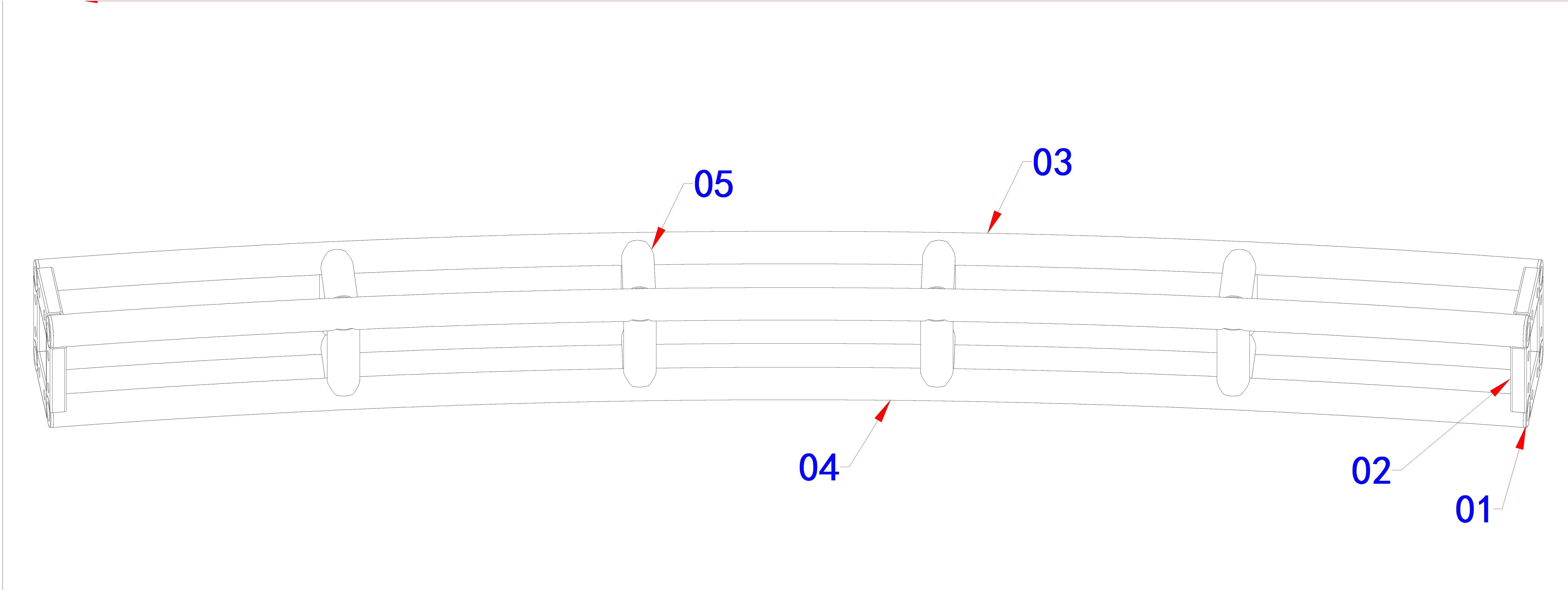

Ferme boulonnée à tube rond incurvé BS200
Référence du dessin :
Configuration:
Structure incurvée sur mesure
Rayon:
R8888mm
Application:
Convient aux structures de toit incurvées, aux charpentes d"auvent et aux structures événementielles décoratives.
Application dans les structures de toit et d"événements
Le composant de ferme en tube rond BS200 est normalement intégré dans des structures temporaires complètes plutôt que utilisé indépendamment.
Les applications typiques incluent :
Structures d"auvent extérieur ;
Charpentes de toit de tente ;
Systèmes de toiture pour petits événements ;
Structures courbes décoratives ;
Structures légères de support d’éclairage.
Pour les systèmes de toiture personnalisés, différentes configurations de fermes peuvent être combinées en fonction des exigences de portée et de la disposition structurelle.
Pour les structures temporaires extérieures, les composants individuels des fermes ne constituent qu’une partie du système structurel complet.
La configuration finale dépend :
Dimensions hors tout du toit ;
Disposition structurelle ;
Matériau de couverture de toit ;
Environnement éolien ;
Exigences en matière d"équipement ;
Conditions de pose.
Les composants de fermes courbes nécessitent une attention particulière car le rayon, la position de connexion et les conditions de chargement peuvent affecter les performances structurelles finales.
Le choix des matériaux affecte également les performances structurelles. L"alliage d"aluminium est largement utilisé dans les structures temporaires en raison de ses caractéristiques de légèreté, de sa résistance à la corrosion et de son aspect de surface approprié.
Pour les futures demandes d"achat, cette archive de dessins peut être connectée à :
Botte de boulon de tube rond BS200
Configurations de produits possibles :
BS200 × 0,2m
BS200 × 1,2 m
Ferme incurvée personnalisée BS200
Les archives de dessins démontrent la capacité de conception personnalisée de Dragon Stage, tandis que les pages produits fournissent des informations et des spécifications d"achat.
FAQ
1. À quoi sert principalement la ferme à boulons en tube rond BS200 ?
La ferme en tube rond BS200 est principalement conçue pour les structures d"auvent extérieur, les cadres de tentes, les toits de petits événements et les structures légères personnalisées.
2. La ferme BS200 peut-elle être fabriquée sous forme de sections courbes ?
Oui. Le système BS200 peut être personnalisé dans des configurations courbes en fonction du rayon requis et de la conception du projet.
3. Pourquoi différentes longueurs sont-elles incluses dans une même archive de conception ?
Parce que ces dessins appartiennent à la même série structurelle et utilisent le même concept de connexion. Différentes configurations sont développées en fonction des différentes exigences du projet.
4. Quelle est la différence entre la ferme à tube rond BS200 et la ferme d"éclairage standard ?
La conception du tube rond BS200 se concentre davantage sur les structures personnalisées, les cadres d"auvent et les applications décoratives, tandis que les systèmes de fermes d"éclairage standard sont principalement conçus pour la suspension d"équipements.
5. Dragon Stage peut-il fournir des solutions personnalisées d"auvent et de structure de toit ?
Oui. Dragon Stage peut fournir des solutions personnalisées comprenant la disposition structurelle, la sélection des composants et l"assistance à la fabrication.
Avis de conception
Les dessins présentés dans cette archive sont fournis à titre de référence pour démontrer la capacité de conception personnalisée de Dragon Stage.
La conception structurelle finale doit être confirmée en fonction des exigences réelles du projet, des conditions de charge, de l"environnement d"installation et des exigences de sécurité applicables.
