Comprendre la conception technique derrière les systèmes de toiture en aluminium courbé, les profils Keder et la tension des tissus

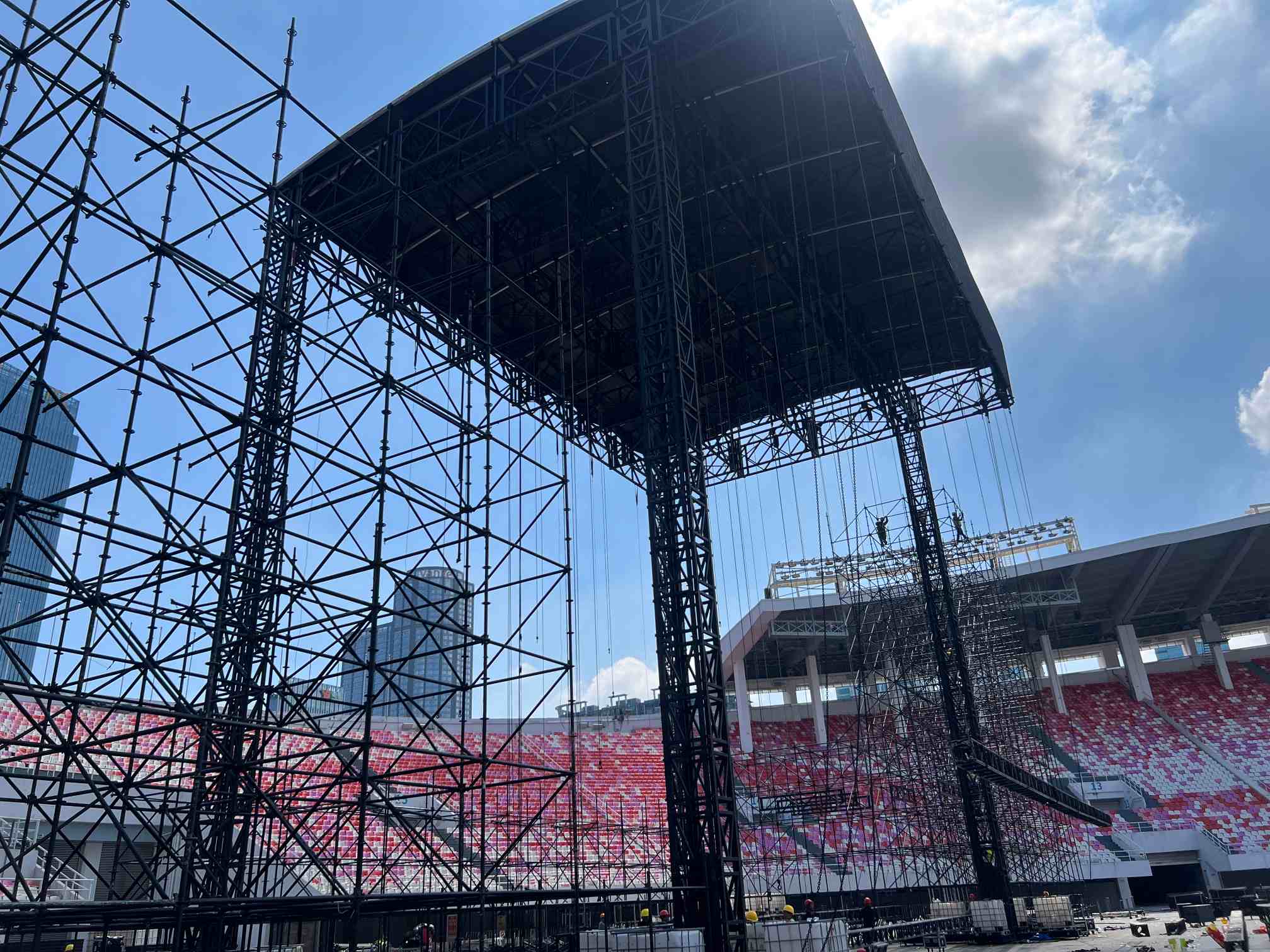

Lorsque le public assiste à un grand concert en plein air, le toit incurvé au-dessus de la scène est souvent considéré comme faisant partie de la conception visuelle.
La forme élégante de l"arc crée une apparence moderne et donne à la scène un aspect plus dynamique.
Cependant, le toit courbé n’est pas seulement un choix esthétique.
Derrière cette forme se cache un système d’ingénierie complet impliquant :
Structures de support en acier.
Charpentes de toit courbées en aluminium.
Systèmes de levage hydrauliques.
Profilés d"extrusion pour tente Keder.
Membranes de toiture en PVC.
Principes de tension du tissu.
La toiture courbe doit atteindre plusieurs objectifs à la fois :
Fournit une protection contre les intempéries.
Supporter les équipements de production suspendus.
Réduisez le poids structurel.
Maintenir la tension du tissu.
Améliorer le drainage.
Permet une installation et un démontage rapides.
Lors de la construction du festival de musique du Guangzhou Pearl Beer Festival 2026, nous avons observé une grande scène de toit hydraulique utilisant une charpente de toit en aluminium incurvée soutenue par des structures en acier.
Le système a démontré un principe important de l’ingénierie des événements temporaires :
Un toit concert n’est pas une structure unique. Il s"agit d"un système en couches combinant l"acier, l"aluminium et le tissu pour obtenir une construction robuste, légère et une installation efficace.

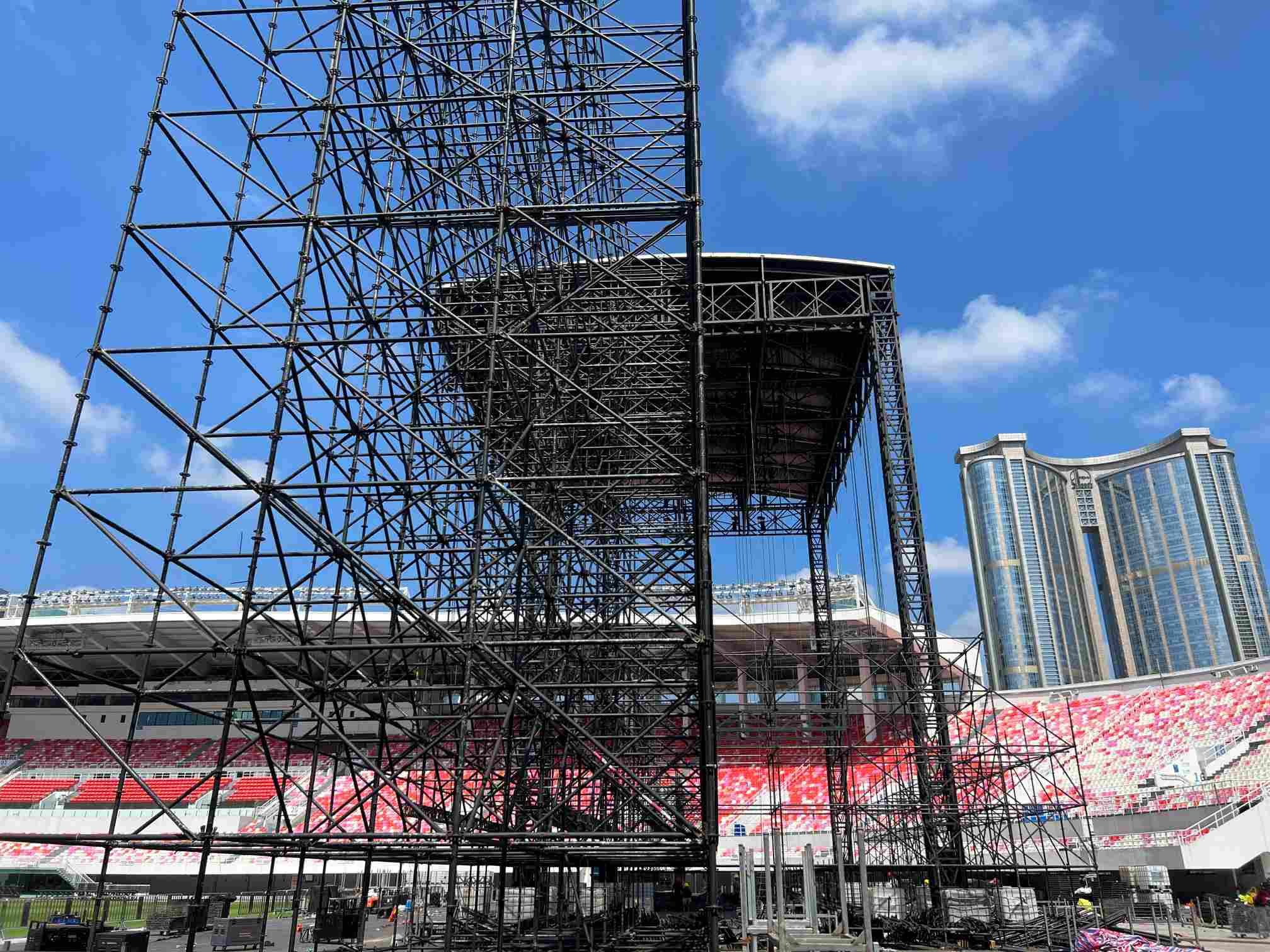

La relation entre ce système de toit et la structure complète de la scène peut être comprise dans Comment est construite une grande scène principale de concert ?, où la séquence de construction de la scène hydraulique avec toit est expliquée en détail.
Observation technique

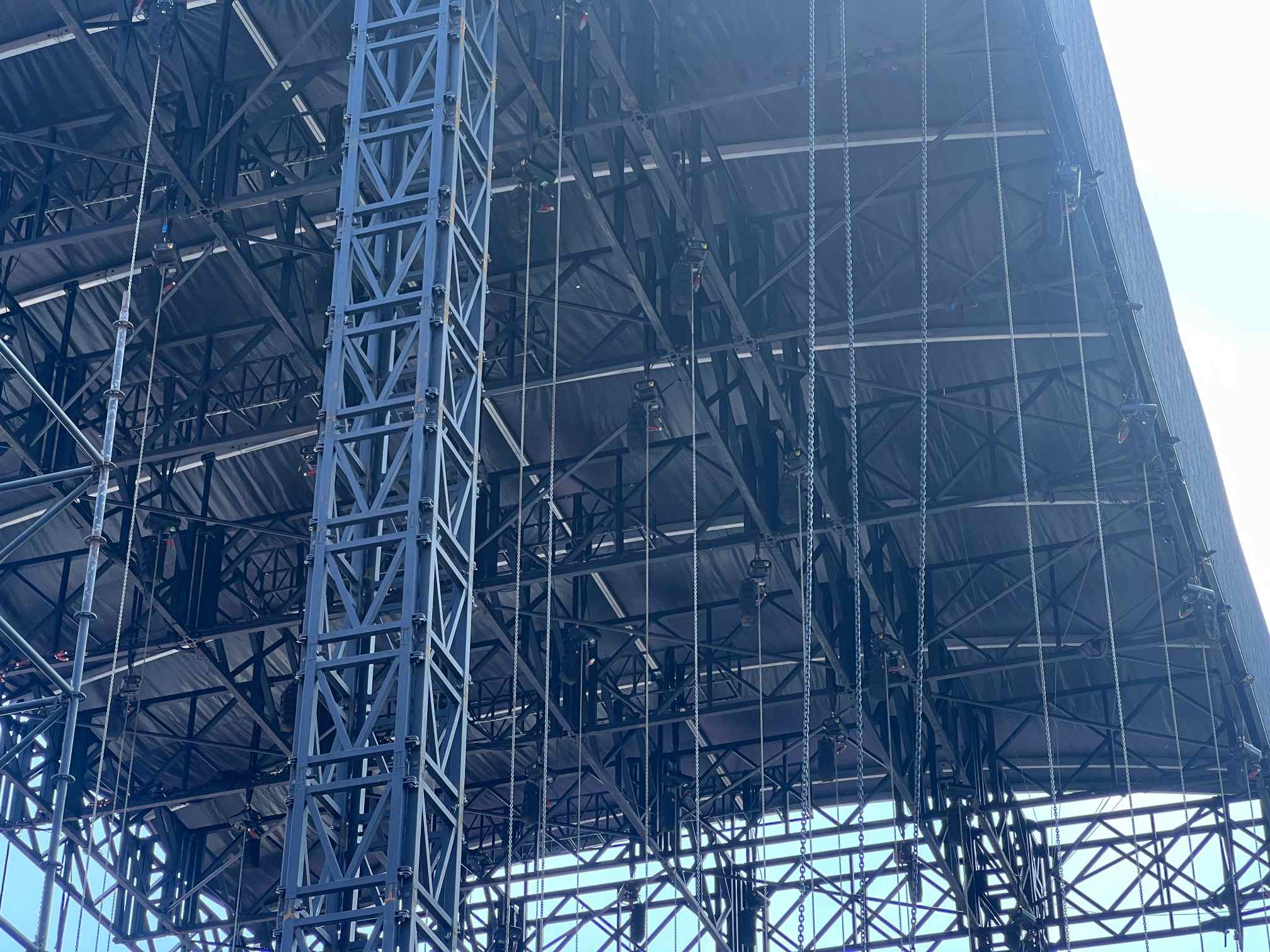

Au cours de ce projet, le système de toiture incurvée était composé de plusieurs couches structurelles :
Poutre de toit hydraulique ↓ Support de pilier de fourche en acier ↓ Cadre de toit incurvé en aluminium boulonné ↓ Profil d'extrusion Keder de tente ↓ Membrane de tissu de toit en PVC
Chaque couche avait un objectif différent.
La structure en acier assure la résistance et le transfert de charge.
La charpente du toit en aluminium a réduit le poids.
L"extrusion Keder a fixé et tendu le tissu.
La membrane PVC assure une protection contre les intempéries.
Ensemble, ces composants ont créé un système de toiture temporaire léger mais stable.
Pourquoi des structures de toit incurvées sont-elles utilisées au lieu de toits plats ?
Un toit incurvé offre plusieurs avantages techniques par rapport à une structure complètement plate.
Efficacité structurelle améliorée
Les structures courbes répartissent naturellement les forces à travers la forme de l"arc.
Au lieu de compter uniquement sur la résistance à la flexion, la géométrie incurvée permet aux charges de se transférer plus efficacement à travers le cadre.
Cela permet de réduire le poids structurel inutile tout en conservant une rigidité suffisante.
Pour les structures temporaires, la réduction de poids est extrêmement importante car chaque kilogramme affecte :
Coût du transport.
Temps de pose.
Exigences de levage.
Capacité du système hydraulique.
C’est l’une des raisons pour lesquelles l’alliage d’aluminium est largement utilisé dans les systèmes de toiture événementiels modernes.
Un toit plat a tendance à recueillir de l’eau si le drainage n’est pas soigneusement conçu.
Un toit incurvé guide naturellement l’eau de pluie vers les points inférieurs.
Pour les concerts en extérieur, notamment pendant les saisons des pluies, cela réduit les risques de :
Accumulation d"eau.
Charge excessive de la membrane.
Problèmes de drainage soudains.
La géométrie incurvée améliore donc à la fois les performances structurelles et climatiques.
Meilleur contrôle de la tension du tissu
L’une des raisons les plus importantes d’utiliser un toit courbé est la relation entre la forme de la charpente et la structure du toit.
Une structure incurvée correctement conçue permet à la membrane de rester tendue en permanence.
Cela évite :
Affaissement du tissu.
Poches d"eau.
Mouvement excessif causé par le vent.
La forme du toit et les dimensions de la toile doivent être conçues ensemble.
Pourquoi la charpente de toit en aluminium est-elle reliée par des boulons ?
Au cours de ce projet, la charpente incurvée du toit en aluminium a été assemblée à l"aide d"assemblages boulonnés plutôt que d"être fabriquée comme une seule structure soudée.
Cette approche est courante pour les structures événementielles temporaires car elle offre plusieurs avantages.
Efficacité des transports
Un grand toit de concert doit être transporté entre différentes salles.
Un toit courbé entièrement assemblé serait :
Trop grand.
Difficile à transporter.
Inefficace pour le stockage.
Les sections modulaires boulonnées permettent de séparer le toit en composants gérables.
Installation plus rapide
Les profilés modulaires en aluminium peuvent être assemblés rapidement sur site.
Ceci est particulièrement important pour les productions en tournée où le temps de construction est limité.
Entretien plus facile
Si un composant est endommagé, des sections individuelles peuvent être remplacées sans reconstruire l’ensemble du système de toiture.
Pourquoi la charpente de toit en aluminium repose-t-elle sur des supports de piliers de fourche en acier ?
Un autre détail important observé était la connexion entre la toiture en aluminium et la structure hydraulique de la toiture.
Le chemin de chargement était :
Cadre de toit incurvé en aluminium ↓ Support de pilier de fourche en acier ↓ Poutre de toit hydraulique ↓ Colonnes principales du toit Bord
La raison pour laquelle nous combinons l’acier et l’aluminium est que chaque matériau joue un rôle différent.
Support de pilier de fourche en acier
L"acier apporte :
Haute résistance.
Forte capacité de connexion.
Résistance aux charges concentrées.
Le support de fourche transfère les charges du toit vers la structure hydraulique principale.
Cadre incurvé en aluminium
L"aluminium apporte :
Moins de poids propre.
Installation plus facile.
Meilleure efficacité des transports.
Résistance à la corrosion.
Étant donné que la structure du toit doit être soulevée par des vérins hydrauliques, la réduction du poids mort est extrêmement précieuse.
Voici un autre exemple d"optimisation technique :
L"acier est utilisé là où la résistance est essentielle. L"aluminium est utilisé là où la réduction du poids est importante.
Qu"est-ce qu"un profil d"extrusion de tente Keder ?
L’un des détails les plus intéressants de ce système de toiture est la connexion entre la charpente en aluminium et la membrane en tissu.
Le profilé en aluminium utilisé pour la fixation de la toile est communément appelé :
Profil d"extrusion de tente Keder
Sur les chantiers, les ouvriers qualifient parfois ce profil de forme de « nez de cochon » en raison de son aspect en coupe transversale.
Le profil contient un canal spécial qui reçoit le bord renforcé du tissu.
La toile de toit elle-même est fabriquée avec une corde ou un cordon circulaire renforcé le long de son bord.
Cette perle glisse dans le canal Keder.
Le processus d"installation simplifié est le suivant :
renforcé en tissu ↓ Inséré dans le profil Keder ↓ Tissu tiré le long du toit incurvé ↓ Tension continue créée ↓ Surface de toit lisse Formé
Ce système permet d"installer et de tendre efficacement la membrane sans recourir à des centaines de points de fixation individuels.
Comment le système Keder maintient-il la toile du toit serrée ?
Le principal avantage du système Keder est la tension contrôlée.
Le bord renforcé du tissu se verrouille dans l"extrusion d"aluminium.
Étant donné que l"extrusion comporte une ouverture le long du profilé, le tissu peut être tiré d"un côté du toit incurvé vers l"autre.
Lorsque le tissu est tendu :
Les rides sont supprimées.
La membrane devient lisse.
Le mouvement du vent est réduit.
Le drainage de l’eau s’améliore.
C’est pourquoi les toitures temporaires professionnelles ne placent pas simplement une toile sur une charpente.
Le tissu et le profilé en aluminium sont conçus comme un seul système intégré.
Pourquoi un calcul précis de la largeur du tissu est-il important ?
Un malentendu courant est que la toile du toit est simplement légèrement plus grande et serrée lors de l"installation.
En réalité, la dimension du tissu doit être calculée avec précision.
Le toit incurvé crée une longueur d"arc spécifique.
Le tissu doit correspondre à cette géométrie.
Si le tissu est trop grand :
L"excédent de matériau reste lâche.
Des rides apparaissent.
L"eau peut s"accumuler.
Si le tissu est trop petit :
L"installation devient difficile.
Une tension excessive peut endommager la membrane ou le système de connexion.
Le calcul correct du tissu permet à la membrane de s"étirer uniformément sur la structure incurvée.
Le résultat est :
Aspect lisse.
Tension stable.
Meilleure résistance aux intempéries.
Pourquoi les toits incurvés sont-ils meilleurs pour l’ingénierie d’événements temporaires ?
Le système de toiture incurvée offre plusieurs avantages combinés.
Composant
Fonction d"ingénierie
Cadre en aluminium courbé
Support structurel léger
Support de fourche en acier
Transférer des charges concentrées
Keder Extrusion
Connexion sécurisée du tissu
Membrane PVC
Protection contre les intempéries
Géométrie courbe
Améliorer la rigidité et le drainage
Connexions boulonnées
Installation modulaire
Le succès du système vient de l’interaction entre chaque composant.
Aucun matériau ne crée à lui seul la performance finale.
Le toit est conçu comme un système de production complet
Un toit de concert moderne doit supporter bien plus qu’une simple protection contre les intempéries.
Il fournit également des infrastructures pour :
Systèmes d"éclairage.
Suspension du haut-parleur.
Points d"accrochage.
Câbles de sécurité.
Équipement de production.
La hauteur du toit, la résistance structurelle et les détails de connexion doivent tous être pris en compte ensemble.
Ce principe est également expliqué dans Pourquoi le toit est-il plus haut que l"écran LED ?, où la relation entre les structures du toit et les équipements de production est abordée.
Leçons d"ingénierie de ce système de toiture
Plusieurs principes importants peuvent être tirés de cette conception.
1. Les formes incurvées sont fonctionnelles et non décoratives
La forme en arc améliore l"efficacité structurelle, le drainage et la tension du tissu.
2. La sélection des matériaux doit correspondre aux exigences structurelles
L"acier apporte de la solidité.
L"aluminium offre des performances légères.
Le tissu offre une protection contre les intempéries.
Chaque matériau a un rôle spécifique.
3. L’ingénierie des tissus est aussi importante que l’ingénierie des structures
Une membrane de toiture ne fonctionne correctement que lorsque :
La géométrie du cadre est correcte.
Le profil Keder est précis.
Les dimensions du tissu sont calculées correctement.
4. Les structures temporaires nécessitent une réflexion modulaire
Des cadres en aluminium boulonnés, des composants remplaçables et des méthodes d"installation efficaces sont essentiels pour les systèmes d"événements en tournée.
Conclusion
Le toit incurvé utilisé sur les scènes de concert modernes n’est pas simplement un élément de conception visuelle.
Il s’agit d’un système soigneusement conçu combinant :
Structures de support en acier.
Cadres courbés en aluminium.
Profilés d"extrusion Keder.
Membranes de toiture en PVC.
Systèmes de levage hydrauliques.
Lors du projet du festival de musique du Guangzhou Pearl Beer Festival, le toit incurvé en aluminium a démontré comment l"ingénierie des événements temporaires équilibre la résistance, le poids, la protection contre les intempéries et l"efficacité de l"installation.
Le cadre en aluminium a réduit le poids structurel.
La fourche en acier supporte les charges transférées en toute sécurité.
Le système Keder créait une tension continue du tissu.
La géométrie incurvée a amélioré le drainage et les performances structurelles.
Une toiture concert réussie n"est donc pas créée par un seul composant, mais par la coopération précise de la structure, des matériaux et de la technique de connexion.
il s'agit d'une scène de taille entière de 6,1 x 4,88 m (20 x 16 pieds) pour les performances en extérieur. Il s'agit d'une scène modulaire portable en aluminium ; sa seule pièce est une scène de 4x4 pieds.
nous proposons ici différentes options de hauteur avec des prix à vérifier
Améliorez vos événements avec notre système de scène portable professionnel de 7,32 mx 1,22 m 24x4 pieds. Dotée d'une plate-forme modulaire de 4 x 4 pieds et de hauteurs réglables de 0,4 m à 2 m, cette piste en aluminium robuste est parfaite pour les concerts en plein air, les défilés de mode et les événements d'entreprise. Durable, résistant aux intempéries et facile à assembler.
Les dimensions totales de la scène de passerelle réglable extérieure sont de 20 pieds de long et 4 pieds de large, 6,1x1,22m, chaque scène mesure 4x4 pieds, avec 2 escaliers
il s'agit d'une scène mobile en treillis de 4x4 pieds pour spectacle en plein air, les dimensions totales sont de 10,98x3,66 m 36x12 pieds avec 2 escaliers
Une scène événementielle en acier ringlock ring lock est un type de système de mise en scène modulaire couramment utilisé pour les événements, les concerts, les spectacles et les expositions. Il est conçu pour fournir une plate-forme robuste et polyvalente pour les artistes, les haut-parleurs et l'équipement.
les dimensions totales sont de 56'x 28'ft (17,08x8,54m) avec 2 escaliers, hauteur 24'-48'(0,8-1,2m)
Plate-forme de scène Ringlock en acier pour événements en plein air, échafaudage mobile, scène en treillis Ringlock pour grand concert 80x40 pieds (24.4x12.2m)
avec 2 marches réglables de 1,2 m de haut
Cadre de scène en acier, scène de mariage en T, performance extérieure, montage rapide, scène ringlock, scène assemblable
Étape d'échafaudage de couche en acier avec plate-forme en aluminium: Taille: 9 (l9,76m) * W (6,1 m) Matériel de scène: alliage d'aluminium 6061-T6 / Plywood Dimensions: 1,22 m * 2,44m Hauteur : 0,6 m à 1,1 m réglable Poids : 45-85 kg Épaisseur du tube principal : 50*3 mm ; Épaisseur du tube de vice: 40 * 2 mm Épaisseur du tube de l'entrepôt: 20 * 2 mm Capacité de poids : 500 kg Couleur: noir
Scène Ringlock en acier de haute résistance pour grand événement 10x8m 0.6-1m avec 2 escaliers de scène en aluminium réglables
il s'agit d'une scène en acier à capacité de chargement robuste, elle est étanche et antidérapante pour les concerts en extérieur et en intérieur.
Élevez votre production avec notre scène Ringlock en acier haute résistance de 10 x 8 m, une solution robuste pour une grande capacité solutions pour scènes de concerts et d'événements. Dotée d'un revêtement en bois imperméable et antidérapant et d'un cadre en acier galvanisé renforcé, cette plate-forme de 80 m² est conçue pour une stabilité maximale à des hauteurs de 0,6 à 1 m, ce qui la rend idéale pour une utilisation rigoureuse en intérieur et en extérieur.
Les scènes en treillis ringlock pour échafaudages en acier combinent la polyvalence des systèmes d'échafaudage ringlock avec des structures en treillis pour créer une configuration de scène robuste et flexible pour divers événements. les dimensions totales sont de 12,2 x 8,54 m, nous avons le choix entre plusieurs options.
Il s'agit de notre nouvelle plate-forme de scène Ringlock extérieure en aluminium inventée avec système de fermes Ringlock en acier, les tailles totales sont de 12 x 10 m, chaque panneau mesure 2 x 1 m, la hauteur standard est de 2 m, avec des pieds réglables, il peut atteindre 2,16 m. nous avons équipé 2 escaliers en aluminium pour un accès facile.
Scène pliante Scène portative pliante en aluminium 4x8ft-H0.41-0.61m
Scène pliante en aluminium de 4x8 pieds (1,22x2,44 m) avec une hauteur de 0,41 à 0,61 m. Portable, sur roulettes, facile à installer et à ranger, idéal pour les hôtels, les événements et les mises en scène temporaires.
Scène pliante mobile en aluminium à vendre 1,83*2,44 m
Scène mobile pliante en aluminium 1,83x2,44m avec roulettes pour une installation rapide. Portable, durable et idéal pour les événements, les écoles et les solutions de mise en scène temporaire.
Scène pliante portative mobile en aluminium 1,22 * 2,44 m
Scène pliable portable en aluminium 1,22x2,44m pour événements, écoles et spectacles. Solution de scène modulaire légère, à installation rapide et à transport facile.
Activités d'hôtel Réunions de spectacle Cérémonie de mariage en acier réglable Scène mobile pliante en acier pour jardin d'enfants 1,83x2,44 m 6x8 pieds
hauteur0,4-0,6 m ; 0,6-0,8 m
Scène mobile pliante en acier 1,83x2,44 m avec hauteur réglable (0,4 à 0,8 m). Durable, portable et idéal pour les hôtels, les mariages, les écoles et les événements de performance.
Fer et acier pliant carré rouge extérieur en aluminium portable Hauteur de la scène : 04-0,6 m ou 0,6-0,8 m tailles : 1,22 x 2,44 m
Scène portative pliante en acier 1,22x2,44m avec hauteur et roulettes réglables. Capacité de charge élevée (850 kg/m²), durable et idéale pour les événements, mariages, concerts et scènes extérieures.
le système de fermes d'échafaudage ringlock mesure 2 x 2 m par bloc, la plate-forme de scène mesure 2 x 1 m
cette scène sur mesure de 16m de long et 10m de large avec 2 m de hauteur 2 escaliers
Scène événementielle professionnelle ringlock 16x10m avec système d'échafaudage modulaire ringlock, plate-forme de scène en aluminium et escaliers intégrés. Solution de scène temporaire robuste pour les concerts, les événements et les productions en extérieur.
il s'agit d'une plate-forme de scène de concert portable en aluminium de 4x8 pieds, les dimensions totales sont de 56x28 pieds (17,08x8,54 m) avec 2 escaliers
nous avons plusieurs options de hauteurs que le client peut choisir.
Plateforme de scène de mariage en acrylique Cette scène est faite d'acrylique transparent et d'aluminium et constitue une option plus abordable que la scène en verre. C'est toujours un choix élégant et moderne pour les mariages. les dimensions totales sont de 14,64 x 3,66 m et les hauteurs sont différentes, nous proposons plusieurs options.
Les garde-corps en aluminium pour scène rapide sont probablement utilisés pour assurer la sécurité et la protection des artistes ou des participants sur les scènes, les plates-formes ou les zones surélevées.
il s'agit de notre scène d'échafaudage Ringlock en acier de conception personnalisée avec plate-forme en aluminium de 2x1 m, ses dimensions totales sont de 8x6 m, hauteur 1,5 m de haut avec 2 escaliers

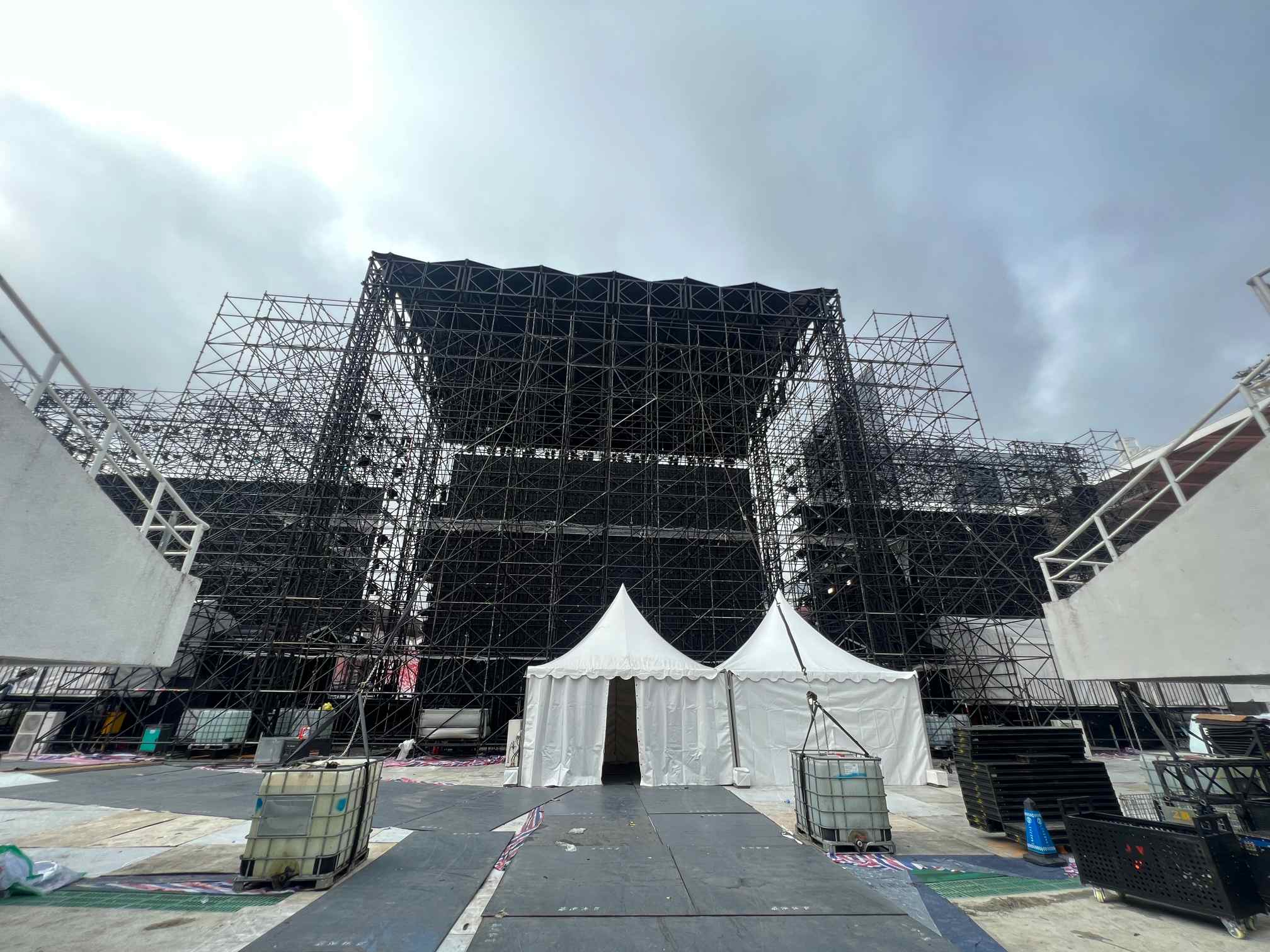

Immense scène de concert extérieure professionnelle de 20 mx 18 m dotée d'un système de support de fermes Ringlock en acier à haute stabilité. Construite avec des plateaux modulaires en contreplaqué à cadre en aluminium de 2 x 1 m et comprenant deux escaliers, cette plate-forme robuste est conçue pour les festivals à l'échelle du stade et les productions en tournée.
nous pouvons produire sur mesure une scène de 4 x 2 m au total avec une plate-forme de scène modulaire de 2 x 1 m avec une hauteur de 0,8 à 1,2 m et 2 escaliers.
￥8180
￥8180
Foshan Dragon Stage
N ° 7, Zone industrielle Xiaxi, Heshun, District de Nanhai, Foshan, 528241, Guangdong, Chine.
