Système de fermes de toit incurvées en aluminium 15x10x8m avec ailes latérales jumelles de 2m pour scènes de concert

Poids d"emballage: 2250kg

Volume d"emballage: 18cbm

Informations sur le produit

Les dimensions sont les désignations nominales des composants et du système de la nomenclature fournie. Les dimensions extérieures finales, la hauteur du toit, les positions de support et la projection des ailes latérales doivent être confirmées à partir du dessin d"assemblage.

Description du produit

Le système de fermes de toit incurvées DragonStage 15 × 10 × 8 m est conçu pour les scènes temporaires de concerts et de festivals nécessitant une structure de fermes aériennes couvertes avec des structures d"ailes latérales supplémentaires.

La configuration structurelle principale combine quatre tours de support avec des fermes à ossature horizontale, des éléments de toit incurvés et des composants de fermes transversales.

Deux tours supplémentaires sont positionnées à l"extérieur de la configuration principale du toit et reliées par des poutres latérales.

Le système résultant est composé de trois groupes de composants fonctionnels :

1. Structure principale en treillis de 15 × 10 m et tours de support

2. Ferme de toit courbée et auvent en PVC

3. Deux ensembles de fermes d"ailes latérales supplémentaires

Le système de connexion modulaire à embout permet de séparer les sections de ferme individuelles et les composants de la tour pour le transport, le stockage et une utilisation événementielle répétée.

Pour d'autres configurations de toiture, explorez les systèmes de fermes de toit.

Cadre principal en treillis de 15 × 10 m

Le cadre principal utilise une ferme à emboîtement carrée en aluminium CS389 × 389 mm , avec des tubes principaux de 50 mm et une épaisseur de paroi de 3 mm.

La liste des composants publiée comprend :

Les sections avant de 3 m fournissent les longueurs nominales indiquées pour deux poutres de 15 m.

Pour les deux poutres latérales de 10 m, la combinaison indiquée de sections de 3 m et 1 m correspond aux longueurs nominales des poutres.

Cet agencement modulaire permet au cadre principal d"être assemblé à partir de sections de fermes standard plutôt qu"à partir d"une structure fabriquée de façon permanente.

Quatre tours de support principales

La charpente principale du toit est soutenue par quatre ensembles de tours.

Chaque tour utilise une ferme à emboîtement en aluminium CS289 × 289 mm, ainsi que des composants de levage et de support.

Composants de ferme de tour principale

Les blocs de manchon, les sections supérieures, les palans, les sections de charnière, les bases et les stabilisateurs forment l"ensemble des composants du système de tour répertorié.

Le chiffre de 2 tonnes identifie la spécification nominale du palan BA05. Cela ne représente pas la charge admissible sur le toit ni la capacité de l’ensemble de la tour complète.

Pour des composants de tour supplémentaires, voir Éléments typiques de la tour.

Structure de ferme de toit incurvée

Le toit supérieur utilise une disposition incurvée plutôt qu"un toit plat rectangulaire.

La structure de toit incurvée comprend des fermes en arc, des fermes en échelle, une poutre supérieure transversale et des composants de connexion associés.

La nomenclature fournie identifie :

Les désignations 17m sont conservées de la nomenclature d"origine.

Les sections répertoriées de 3 m et 2 m ne totalisent pas, à elles seules, 17 m pour chaque course de fermes en arc ou en échelle. Les quantités manquantes de 0,5 m et les longueurs finales assemblées doivent être confirmées par rapport au dessin de fabrication avant que la liste des composants ne soit finalisée.

Pour d'autres configurations de toit courbé, voir Systèmes de fermes de toit courbés typiques.

Connecteurs de toit, pinces et auvent en PVC

Le toit courbé comprend des éléments de connexion supplémentaires et une couverture de toit.

La nomenclature d'origine contient également une valeur de 304.76 à côté des spécifications de l'auvent en PVC, mais son unité n'est pas identifiée. Cette valeur doit être vérifiée avant d'être publiée en tant que surface de toit ou quantité de matériau.

Le dessin fourni montre la charpente des fermes de toit sans revêtement en tissu entièrement enduit, tandis que la nomenclature répertorie un auvent en PVC.

Les dimensions exactes de l"auvent, le poids du matériau, les spécifications de résistance au feu, la disposition des fixations et les caractéristiques de résistance aux intempéries nécessitent une confirmation séparée.

Structures en treillis à ailes latérales jumelles de 2 m

L"une des principales différences entre ce produit et un système de toit courbé classique à quatre tours est l"inclusion de deux structures d"ailes supplémentaires.

Chaque aile latérale comprend une poutre d"extension et une tour de support séparée.

Les poutres d'aile utilisent une ferme à emboîtement carré CS389 × 389 mm , tandis que les tours d'aile utilisent une ferme CS289 × 289 mm .

Composants des ailes latérales

Les tours d"ailes supplémentaires fournissent des positions de support séparées à l"extérieur de la structure principale du toit.

Ils peuvent être pris en compte lors de la planification de l"aménagement des équipements côté production, y compris des dispositions d"affichage latéral ou de support sonore correctement conçues.

Cependant, l"équipement prévu, les points de fixation, les capacités de charge et les fonctions finales des ailes doivent être confirmés avant l"installation.

Disposition de soutien au sol à six tours

La configuration complète du toit et des ailes contient six ensembles de tours :

• Quatre tours pour la structure principale du toit incurvé

• Deux tours supplémentaires pour les ailes latérales

Selon la nomenclature combinée, les composants du système de tour comprennent :

Cet agencement diffère d"un simple système de toit à quatre tours car les ailes ont leurs propres composants de tour et de support.

La procédure de levage complète, le chargement du palan, la stabilité de la tour, les interfaces de support et la disposition des contreventements doivent être déterminés à partir de la documentation technique finale.

Système de connexion à broche modulaire

La configuration actuelle utilise des sections de ferme en aluminium reliées par un emboîtement.

La liste des accessoires comprend :

Coupleurs coniques, broches et clips de sécurité — Ensemble complet

Les connexions à broche permettent d"assembler les sections de ferme correspondantes à l"aide des composants de connecteur correspondants.

Cela rend l"inventaire des fermes modulaire et constitue un moyen pratique d"assembler une structure à partir de longueurs de section reproductibles.

Les clients qui possèdent déjà des fermes à emboîtement doivent vérifier les dimensions de la section et la géométrie des connexions avant de supposer que leurs composants existants sont compatibles.

Pour les composants associés, visitez Standard Spigot Truss.

Scène de concert modulaire assortie

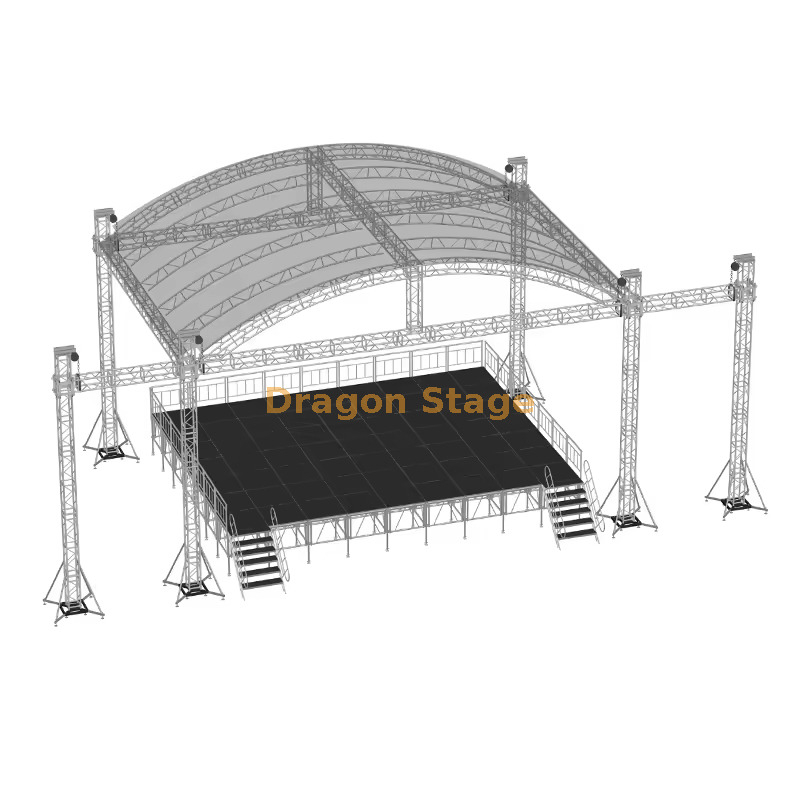

L"illustration du produit fournie montre également une scène de concert modulaire surélevée sous le toit incurvé.

L"étape illustrée comprend :

• Surface de scène noire

• Structure de support modulaire

• Garde-corps périmétriques le long des bords sélectionnés

• Deux positions d"accès aux escaliers

Cependant, la nomenclature fournie couvre les composants du toit et des fermes d"aile et n"identifie pas les quantités complètes de plate-forme de scène, de support, de garde-corps ou d"escalier.

Par conséquent, la scène doit être traitée comme une configuration correspondante devant être proposée séparément, à moins qu"un ensemble combiné scène et toit ne soit confirmé.

Pour les plates-formes correspondantes, explorez Stage Platform Systems.

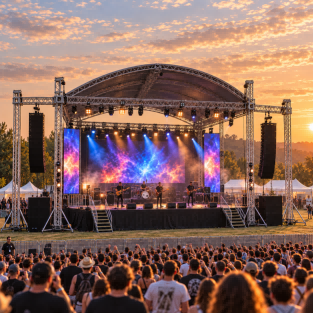

Conçu pour les applications de concerts et de festivals

Cette configuration de fermes de toit peut convenir pour :

• Productions de concerts

• Festivals de musique

• Événements de divertissement en plein air

• Productions scéniques en tournée

• Spectacles culturels

• Scènes de divertissement public

• Grandes configurations d"événements temporaires

• Étapes de production nécessitant des structures d"ailes latérales

Le profil de toit incurvé crée un aspect visuel différent des structures de toit plates ou en pente conventionnelles.

Dans le même temps, les composants modulaires permettent au système d"être fabriqué, emballé, transporté et assemblé en sections séparées.

L"adéquation réelle à un événement spécifique dépend de la configuration technique complète et des conditions du site.

Pourquoi choisir un toit incurvé avec des ailes latérales ?

Un système de toit conventionnel à quatre tours constitue la principale zone de scène couverte.

L"ajout de deux tours latérales distinctes modifie la disposition en créant des positions structurelles supplémentaires à l"extérieur du toit central.

Cela peut être utile pour les productions qui doivent planifier ensemble la disposition du toit de la scène principale et des équipements latéraux.

La valeur pratique ne réside pas simplement dans le fait que la structure est plus grande. Les deux sections des ailes forment des parties distinctes de la configuration globale de production d’événements.

Pour les clients comparant différentes formes de toit, dispositions de tour et extensions latérales, le choix doit être fait en fonction de l"équipement prévu et du site événementiel disponible.

Principales caractéristiques

• Système de fermes de toit incurvées nominales de 15 × 10 × 8 m

• Poutres du châssis principal CS389 × 389 mm

• Composants de tour de support et d"arc CS289 × 289 mm

• Tubes principaux en aluminium de 50 × 3 mm

• Deux ensembles de poutres en arc courbé de 17 m nominaux

• Quatre ensembles de fermes d"échelle nominales de 17 m

• Quatre tours de support principales

• Deux tours latérales supplémentaires

• Six ensembles de blocs de manchons à emboîtement

• Six palans manuels BA05

• Six bases de tour en acier

• Vingt-quatre longs stabilisateurs

• Auvent PVC bleu ou personnalisé

• Coupleurs coniques, broches et clips de sécurité

• Scène de concert modulaire assortie disponible séparément

• Configuration personnalisée disponible

Note technique importante

Les informations sur les composants sur cette page sont basées sur la nomenclature du produit fournie et la configuration de ferme illustrée.

Les détails suivants doivent encore être confirmés avant que les spécifications finales de fabrication et de fourniture ne soient émises :

• Quantités manquantes de fermes d"arche et d"échelle de 0,5 m

• Longueurs finales des fermes de toit assemblées

• Dimensions extérieures exactes, y compris les ailes latérales

• Spécification complète de l"auvent de toit

• Unités associées à la valeur de la canopée 304,76

• Liste des composants de la plate-forme de l"étape finale, si incluse

• Capacités de charge vérifiées sur le toit et les ailes latérales

• Résistance au vent

• Exigences en matière de ballast ou d’ancrage

• Exigences relatives au sol et aux fondations

• Procédure de levage et d"installation approuvée

Les palans BA05 et les élingues BA04 sont répertoriés avec des spécifications nominales de 2 tonnes. Ces chiffres représentent les valeurs nominales de l"équipement et ne doivent pas être interprétés comme la charge admissible du système de fermes complet.

FAQ

Quelle est la taille principale de ce système de fermes de toit incurvées ?

La nomenclature identifie une structure principale nominale de 15 × 10 × 8 m , soit environ 49,2 × 32,8 × 26,2 pieds . Les dimensions finales, y compris les ailes latérales, doivent être confirmées à partir du dessin d'assemblage complet.

Combien de tours sont incluses ?

La configuration comprend quatre tours de toit principales et deux tours latérales, ce qui donne un total de six ensembles de tours.

Quelles tailles de fermes sont utilisées ?

Les poutres du cadre principal utilisent une ferme à emboîtement carré CS389 × 389 mm. Les tours principales et les composants d"arc de toit incurvés utilisent des fermes CS289 × 289 mm. La ferme d"échelle de toit est répertoriée comme CL40, 389 × 50 mm.

Quelle est la principale spécification du tube ?

La nomenclature fournie indique un diamètre de tube principal de 50 mm avec une épaisseur de paroi de 3 mm.

Le système comprend-il un auvent de toit en PVC ?

Oui. La nomenclature répertorie un auvent de toit en PVC, avec des options de couleur bleue ou personnalisées. Les spécifications finales du tissu doivent être confirmées avant de commander.

Le système comprend-il des ailes latérales ?

Oui. Deux poutres d"aile nominales de 2 m et deux ensembles de tour supplémentaires de 8 m sont inclus dans la configuration répertoriée.

Les palans manuels sont-ils inclus ?

La nomenclature répertorie six palans manuels BA05 avec une spécification nominale de 2 tonnes, quatre pour les tours principales et deux pour les tours d"aile.

Les blocs de manchons sont-ils inclus ?

Oui. La configuration répertoriée comprend six blocs de manchons à emboîtement.

Le forfait comprend-il la scène de concert montrée sur la photo ?

La photo montre une scène modulaire avec une terrasse noire, des garde-corps et deux positions d"escalier. Cependant, la nomenclature fournie ne répertorie pas tous les composants de l"étape. L"inclusion de l"étape doit être confirmée dans le devis.

Des écrans LED ou des équipements de sonorisation peuvent-ils être installés sur les ailes latérales ?

Les applications de support d"aile latérale peuvent être discutées, mais le poids de l"équipement, la position de montage, la répartition de la charge et la configuration structurelle complète doivent être vérifiés.

La couleur de la verrière peut-elle être personnalisée ?

Oui. La nomenclature répertorie le matériau de l"auvent en PVC bleu ou la couleur personnalisée.

DragonStage peut-il fabriquer une taille différente ?

Différentes dimensions et dispositions de fermes peuvent être discutées en fonction de l’application prévue. Les modifications apportées aux dimensions peuvent nécessiter différents composants de ferme, dispositions de tour, contreventement, équipement de levage et vérification technique.

Pourquoi choisir DragonStage

DragonStage fabrique des structures modulaires en treillis d"aluminium, des composants de tour, des systèmes de toiture et des plates-formes de scène assorties pour les événements temporaires.

Pour un toit courbe avec ailes latérales, le principal défi consiste à coordonner la géométrie du toit, les sections de charpente, les composants de la tour, les ensembles de levage, les extensions latérales et les accessoires de connexion dans un ensemble complet de fournitures.

La liste détaillée des composants permet aux clients d"identifier les principales parties du système et constitue une base pratique pour la confirmation de la production, les modalités d"emballage et le remplacement futur des composants.

Demander un devis

Pour un devis, veuillez fournir :

• Dimensions de toit requises

• Lieu de l"événement

• Application intérieure ou extérieure

• Exigences en matière d"auvent de toit

• Détails de l"équipement d"éclairage et de sonorisation

• Exigences en matière d"écran LED ou d"équipement latéral

• Poids des équipements et positions de montage proposées

• Si une plate-forme de scène correspondante est requise

• Exigences relatives à la hauteur de la scène, aux garde-corps et aux escaliers

• Quantité requise

DragonStage peut alors confirmer la configuration de fabrication et le package de composants appropriés.
