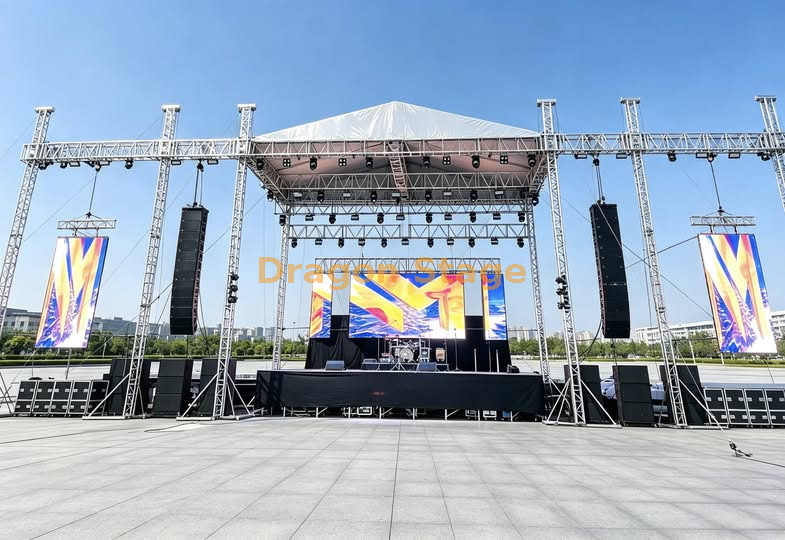

Système de fermes de toit d'éclairage professionnel en aluminium, 18x8x8m, avec ailes latérales
Brève description

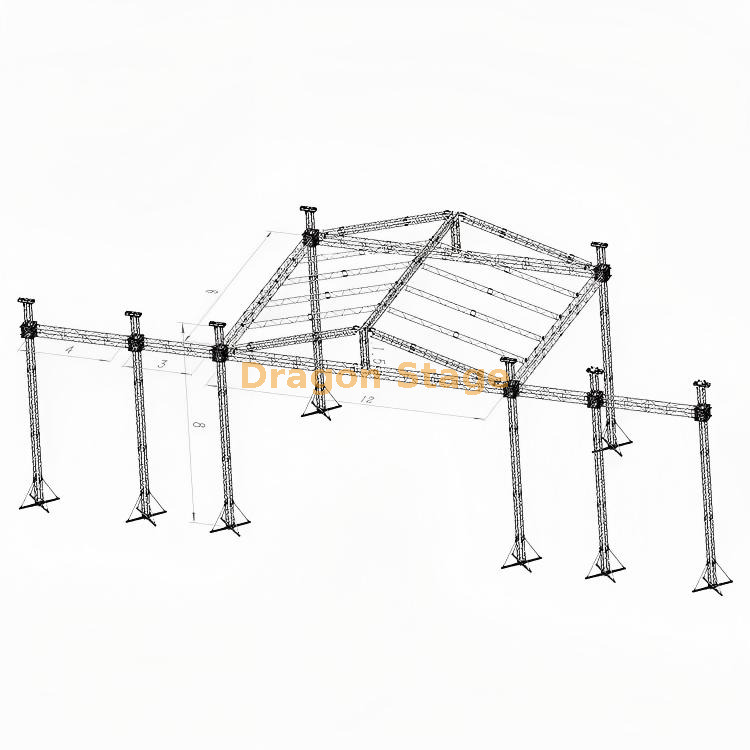

Le système de fermes de toit d'éclairage professionnel en aluminium DragonStage 18 x 8 x 8 m est une grande structure événementielle extérieure modulaire conçue pour les concerts, les festivals et les applications de production en direct. La charpente principale du toit s'étend sur environ 18 m de large × 8 m de profondeur × 8 m de haut , utilisant des poutres principales CS500 × 600 , , des tours de levage CS389 × 389 et un toit en pente construit à partir de fermes de toit CS289 × 289 et de fermes d'échelle. Des structures d'ailes latérales sont également incluses pour le son auxiliaire, les LED ou les équipements de production selon la disposition finale du projet.
Ce système de fermes de toit d'éclairage professionnel en aluminium de 18 mx 8 m est une solution structurelle de premier ordre conçue pour les grands concerts et les environnements de festivals à grande échelle. Atteignant une largeur de 12 000 mm sur la travée principale et une élévation verticale de 8 000 mm , ce système fournit un environnement de montage complet et de grande capacité pour un éclairage complexe, des écrans LED massifs et des réseaux audio professionnels.
Le système de fermes de toit d'éclairage professionnel en aluminium DragonStage 18x8x8m est conçu pour les grandes productions d'événements temporaires qui nécessitent une large zone de représentation couverte ainsi que des positions dédiées pour l'éclairage, le son, les LED et autres équipements de production.
Le rectangle de toit principal est formé de poutres avant de 18 m et de poutres latérales de 8 m utilisant des fermes en aluminium carrées CS500 × 600 à section lourde . Quatre tours de soutènement CS389 × 389 portent et soulèvent la structure principale du toit à l'aide de blocs de manchons, de bases, de sections supérieures, de palans manuels, de sections de charnières, d'élingues en fibre et de stabilisateurs. Stade du Dragon
Pour les clients comparant d'autres systèmes de toiture pour grands événements, voir Fermes de toit et Système de fermes de toit à cadre en A typique..
poids d'emballage: 3380 kg
Volume d'emballage: 40cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Faisceau 18,00 m (avant) | 2 ensembles | 3,00 m | 50 × 3,0 | CS500×600 | 12pcs |
| 2,00 m | 50 × 3,0 | CS500×600 | 0 pièces |
| 1,00 m | 50 × 3,0 | CS500×600 | 0 pièces |
| Poutre de 8,00 m (côté) | 2 ensembles | 3,00 m | 50 × 3,0 | CS500×600 | 4 pièces |
| 2,00 m | 50 × 3,0 | CS500×600 | 2pcs |
| 1,00 m | 50 × 3,0 | CS500×600 | 0 pièces |
| Pilier de 7,00 m | 4 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0 pièces |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 4 pièces |
| cube de poutre | 6 visages | CS500×600 | 0 pièces |
| Tour à ossature | Bloc de manche de robinet m | 4 pièces |
| Base en acier M | 4 pièces |
| Section supérieure M | 4 pièces |
| Hoist manuel, BA05 2TONS | 4 pièces |
| Section de charnière de robinet, hauteur 1m | 4 pièces |
| Élingue de fibres, BA04,2 tonnes 3M | 4 pièces |
| Long stabilisateur | 16pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 2 ensembles | 1,80 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Poutre supérieure de 8,00 m | 1 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 1pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0 pièces |
| Faisceau oblique de 9,20 m | 4 ensembles | 3,00 m | 50 × 3,0 | CS289 × 289 | 8pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4 pièces |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 4 pièces |
| Ferme d'échelle de 9,20 m | 6 ensembles | 3,00 m | 50 × 3,0 | CL30 289 * 50 | 12pcs |
| 2,00 m | 50 × 3,0 | CL30 289 * 50 | 6pcs |
| 1,20 m | 50 × 3,0 | CL30 289 * 50 | 6pcs |
| Composants du toit | 4 | Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 2pcs |
| 5 | Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | CS289 × 289 | 0 pièces |
| 1 | Plaque de connexion à la pince | CS289 × 289 | 2pcs |
| Pince unique | 12pcs |
| Pince à double | 8pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 266.96 | 1pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre d'ailes de 4,00 m | 4 ensembles | 3,00 m | 50 × 3,0 | CS500×600 | 4 pièces |
| 2,00 m | 50 × 3,0 | CS500×600 | 0 pièces |
| 1,00 m | 50 × 3,0 | CS500×600 | 4 pièces |
| Pilier Ailes 7,00 m | 4 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0 pièces |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 4 pièces |
| Tour des ailes | Bloc de manche de robinet m | 4 pièces |
| Base en acier M | 4 pièces |
| Section supérieure M | 4 pièces |
| Hoist manuel, BA05 2TONS | 4 pièces |
| Section de charnière de robinet, hauteur 1m | 4 pièces |
| Élingue de fibres, BA04,2 tonnes 3M | 4 pièces |
| Long stabilisateur | 16pcs |
| Accessoire de ferme |
| Coupleur conique et clip et épingle de safrty | entier
|
Principales caractéristiques
Env. Structure événementielle principale de 18 m × 8 m × 8 m
Grand système de faisceau principal CS500×600
Quatre tours de levage au sol CS389 × 389
Quatre palans manuels de 2 tonnes pour le toit principal
Profilé en A / toit en pente
Charpente de toit CS289×289
Éléments de toit en échelle CL30
auvent de toit en PVC
Structures de support d'aile latérale séparées
Tours et palans de levage d'ailes supplémentaires
Construction modulaire en treillis d'aluminium
Conçu pour le montage et le démontage lors d'événements répétés
Personnalisable selon les exigences de production
Applications typiques
Grands concerts en plein air
Festivals de musique
Productions en tournée
Représentations publiques
Croisades d'église
Grandes cérémonies
Événements d'entreprise
Principales scènes du festival
Structures lumineuses et sonores temporaires
Informations sur l'emballage
La page produit actuelle répertorie :
Ces valeurs sont utiles pour la planification précoce du transport, même si les données d'emballage finales doivent toujours être confirmées par rapport à la configuration finale commandée.
Remarque sur la plate-forme de scène
La nomenclature actuellement publiée définit les fermes de toit, les structures d'aile, les systèmes de levage, l'auvent et les accessoires , mais ne fournit pas de BOQ de plate-forme de scène correspondant confirmé.
Par conséquent, cette page produit ne doit pas automatiquement indiquer qu’une platine de scène est incluse.
Si une plateforme est requise, une étape de matching peut être configurée séparément selon :
largeur de scène
profondeur de scène
hauteur de scène
quantité d'escalier
garde-corps
conditions d'accès
Voir Stage Platform pour les systèmes associés.
Logique d'installation
Puisqu'il s'agit d'une structure de toit reposant sur le sol, la grille principale du toit peut être assemblée à un niveau de travail inférieur avant d'être élevée le long des tours à l'aide du système de levage.
Pour connaître la méthodologie d'assemblage générale plutôt que les instructions de montage spécifiques au projet, voir Méthodologie d'installation pour les systèmes de scènes, de fermes et d'échafaudages modulaires..
Note technique importante
La page produit actuelle confirme les dimensions physiques, les types de fermes, les quantités de composants, les palans manuels, les structures d'aile et l'auvent de toit.
Il n’établit pas de valeur universelle pour :
charge admissible sur le toit
charge d'éclairage admissible
charge LED admissible
charge de haut-parleur autorisée
résistance au vent
besoin de ballast
exigence d'ancrage
facteur de sécurité
approbation technique spécifique au projet
La page d'origine utilise actuellement des expressions telles que « capacité de charge structurelle robuste », mais sans tableau de charge publié ni calcul de projet, cette formulation ne doit pas être utilisée comme une conclusion numérique ou technique. Stade du Dragon
Pour cette distinction, voir Normes de sécurité et contraintes techniques.
FAQ
Quelle est la taille globale de ce système de fermes de toit ?
La structure principale mesure environ 18 m de large × 8 m de profondeur × 8 m de haut..
Quelle ferme est utilisée pour les poutres principales de 18 m ?
Les poutres avant principales utilisent une ferme carrée en aluminium CS500 × 600 avec des tubes principaux de 50 × 3,0 mm. . Dragon Stage
Quelle ferme est utilisée pour les tours ?
Les tours principales et les tours d'aile utilisent la structure carrée en aluminium CS389 × 389 . Dragon Stage
Quelle ferme est utilisée pour le toit ?
Le toit en pente utilise une ferme carrée CS289 × 289 avec une ferme en échelle CL30 . Dragon Stage
Combien de tours de levage principales sont incluses ?
Le toit principal utilise 4 tours de levage.
Combien de palans manuels sont inclus pour le toit principal ?
Le toit principal comprend 4 palans manuels de 2 tonnes . Dragon Stage
Le système comprend-il des ailes latérales ?
Oui. La configuration actuelle comprend des structures d'ailes latérales séparées utilisant des poutres CS500×600 de 4 m et des tours CS389×389. Stade du Dragon
Chaque aile possède-t-elle son propre système de levage ?
Oui. Les structures d'aile ont leurs propres blocs de manchons, bases, sections supérieures, palans manuels, sections de charnières, élingues en fibre et stabilisateurs. Stade du Dragon
La marquise est-elle incluse ?
Oui. La nomenclature actuelle comprend un auvent de toit en PVC, le bleu étant répertorié comme couleur standard et la personnalisation est disponible. Stade du Dragon
La plateforme de scène est-elle incluse ?
La nomenclature actuellement publiée n’inclut pas clairement de système scène-plateforme, elle doit donc être confirmée séparément.
Des line arrays ou des écrans LED peuvent-ils être installés sur les ailes ?
Les structures des ailes peuvent être utilisées comme positions de support auxiliaires, mais le poids réel de l'équipement, les points de suspension et la configuration autorisée doivent être confirmés en fonction du projet.
La taille peut-elle être personnalisée ?
Oui. La largeur, la profondeur, la hauteur, la taille des ailes, la géométrie du toit et l'agencement complet de la production peuvent être personnalisés.
De quelles informations avez-vous besoin pour un devis ?
Veuillez fournir les dimensions du toit requises, le lieu de l'événement, le modèle et la quantité d'enceintes, la taille et le poids de l'écran LED, l'équipement d'éclairage, l'utilisation intérieure/extérieure, les exigences en matière d'auvent et si une plate-forme de scène est nécessaire.
Pourquoi choisir DragonStage
DragonStage fournit des composants de fermes d'éclairage individuels ainsi que de grands systèmes complets de fermes de toit .
Pour un projet de cette envergure, la question pratique n’est pas seulement « Quelle est la taille du toit ? »
La portée du toit, la hauteur de la tour, la configuration des ailes, le système audio, les écrans LED, la disposition de l'éclairage, la verrière, l'environnement d'installation et la plate-forme scénique doivent être traités comme un seul système de production événementielle coordonné.
CTA doux
Pour un devis, merci de nous envoyer :
largeur de toit requise × profondeur × hauteur
lieu de l'événement
utilisation intérieure ou extérieure
modèle et quantité de line array
Dimensions et poids de l'écran LED
quantité de luminaires et poids approximatif
exigence de canopée
exigence de plate-forme de scène
configuration d'aile préférée
Nous pouvons alors confirmer la combinaison de fermes appropriée et la liste des composants.
