taille avant modulaire de la structure de support d'écran de Ringlock LED de 8x4m 6m taille arrière de 4m

La structure temporaire d'écran LED modulaire DragonStage 8x4 m est conçue pour l'installation d'écran LED de concerts et d'événements en direct où un système de support temporaire autonome est requis.

Cette structure est configurée comme :

• Largeur hors tout : 8m

• Profondeur hors tout : 4m

• Hauteur première rangée : 6m

• Hauteur de la rangée arrière : 4m

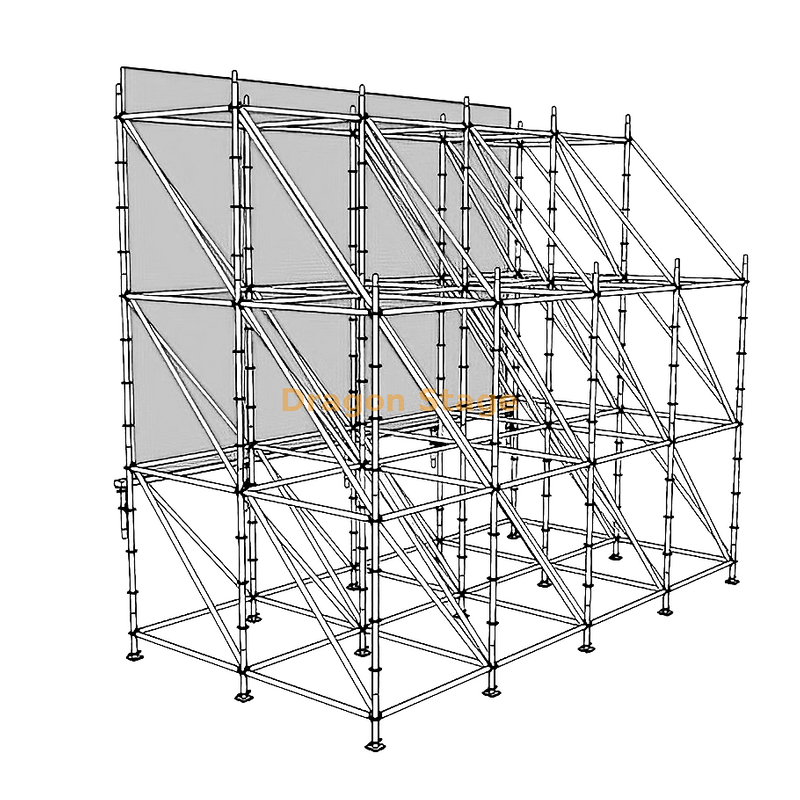

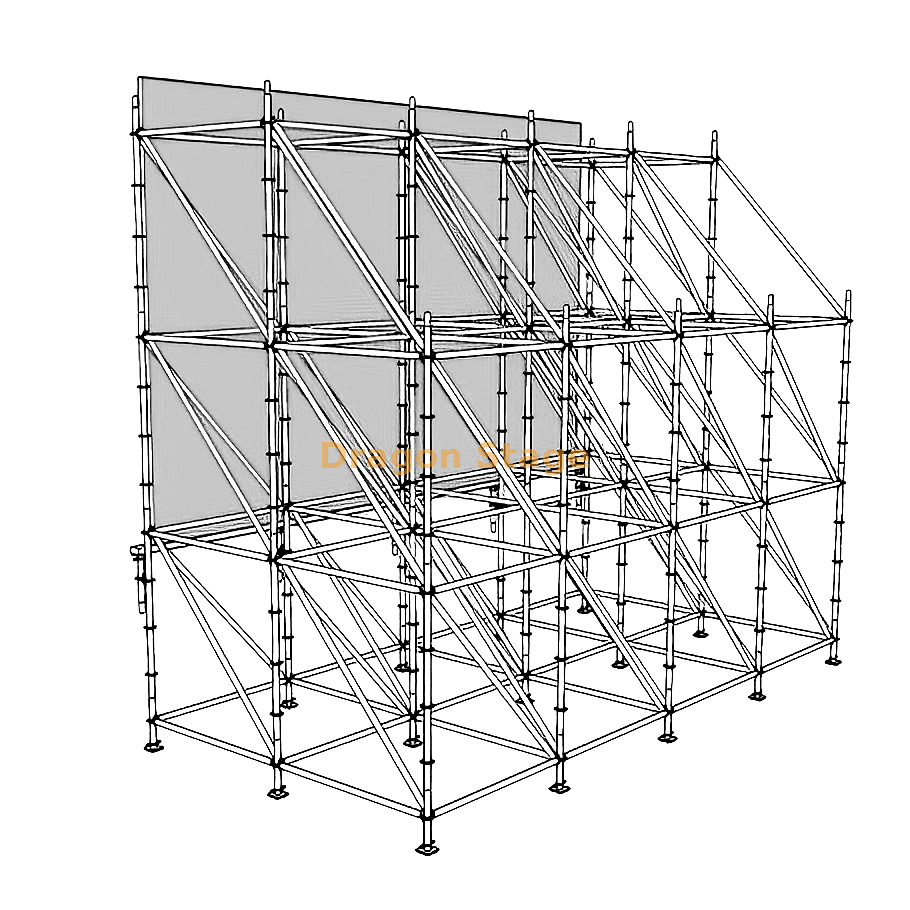

D'après le dessin de référence, il s'agit d'une structure de support modulaire à double rangée . La rangée avant constitue la face principale de support de l'écran LED, tandis que la rangée arrière fournit la profondeur supplémentaire et le cadre diagonal nécessaire à une installation temporaire.

Par rapport à un cadre peu profond à une rangée, la profondeur structurelle de 4 m donne plus d'espace pour la disposition des contreventements et la disposition des supports arrière.

Pour les produits de support modulaire associés, vous pouvez également consulter nos pages Système de structure Ringlock et Truss de scène LED .

Spécifications principales

Disposition des structures

Ce produit n"est pas un toit de scène ni une scène de concert complète.

Sa fonction principale est de servir de structure temporaire de support d’écran LED pour les événements.

La structure utilise une ligne d"appui avant et une ligne d"appui arrière :

• la première rangée atteint 6m de haut

• la rangée arrière atteint 4m de haut

• la profondeur totale est de 4 m

Ce type de disposition en escalier ou à double rangée est utile lorsque le projet nécessite un cadre de support arrière plus important au lieu d"un mur plat à simple face.

Il convient aux productions de concerts, aux applications de fond LED pour événements extérieurs et aux systèmes de support d"affichage visuel temporaire utilisés dans les environnements de production en direct.

Pour un contexte d'application événementielle plus large, voir Événement de concert.

Système de pilier modulaire

Le BOQ comprend :

• Pilier, LR1, L:2m — 40 pièces

Ces éléments verticaux de 2 m forment la structure verticale principale.

Le système étant modulaire, la hauteur est créée en combinant des sections répétées de piliers de 2 m plutôt qu"en utilisant des colonnes soudées d"une seule pièce. Ceci est pratique pour le transport, le stockage et les installations temporaires répétées.

L"emplacement exact de chaque pilier doit suivre le dessin du projet confirmé.

Configuration des tuyaux horizontaux

La liste du matériel comprend :

• Tuyau horizontal, L:2m — 79 pièces

Ces éléments horizontaux relient les piliers verticaux sur toute la largeur et la profondeur de la structure.

Étant donné que la structure mesure 8 m de large et 4 m de profondeur, un grand nombre d"éléments horizontaux de 2 m sont utilisés pour créer les baies modulaires répétées qui forment la charpente complète.

C"est l"une des raisons pour lesquelles les structures de support LED modulaires sont pratiques pour les travaux événementiels temporaires : une seule longueur de membre standard peut être répétée dans tout le système.

Contreventement diagonal

Le BOQ comprend également :

• Tuyau diagonal, LR3, L:2,44 m — 57 pièces

Le dessin montre de nombreux contreventements diagonaux sur les sections avant, latérales et arrière de la structure.

Ces éléments diagonaux font partie de l"agencement structurel temporaire et aident à créer le motif de cadre contreventé nécessaire à cette configuration spécifique.

Cette page enregistre uniquement la configuration des composants fournis. Il n’attribue pas de classification vérifiée au vent, de charge ou d’approbation technique basée uniquement sur la liste des matériaux.

Bases réglables

Le système de base comprend :

• Base réglable, LR4, H:0,25 m — 15 pièces

Ces bases réglables sont installées au bas des points d"appui.

Ils fournissent les points d"appui inférieurs pour la structure temporaire et permettent un ajustement du niveau de base lors de l"installation.

La plage de nivellement réelle, la méthode d"ancrage, la méthode de ballast et l"adéquation du sol doivent être confirmées en fonction du site d"installation.

Palettes LED et supports de palettes

Le produit comprend également :

• Palette pour LED — 4 pcs

• Support de support de palette — 5 pièces

Ces accessoires font partie de l"agencement de support LED inférieur illustré dans le dessin de référence.

Ils peuvent être compris comme des éléments de support dédiés utilisés avec la structure principale dans la disposition de l"installation de l"écran LED.

Étant donné qu"aucun dessin technique distinct ni aucune note de charge n"ont été fournis pour ces éléments, cette page conserve la description pratique et ne les convertit pas en allégations de performances non étayées.

poids d"emballage: 1300 kg

volume d"emballage: 3cbm

Devis quantitatif

Applications typiques

Cette structure de support d"écran LED temporaire peut être utilisée pour :

• Murs de fond LED pour concerts

• Prise en charge des écrans vidéo du festival

• Systèmes d"affichage LED temporaires sur scène

• Installations LED pour événements extérieurs

• Structures d"exposition de cérémonie

• Systèmes de support visuel pour les spectacles en direct

• Installations murales LED pour production événementielle

Si le projet comprend des dimensions spécifiques d"armoire LED ou le poids total de l"écran, ces détails doivent être confirmés avant le devis final.

Pourquoi ce produit est utile

Cette structure est utile lorsque l'écran LED a besoin de son propre système de support temporaire dédié , plutôt que d'être fixé directement au toit de la scène principale ou à un système de tour en treillis séparé.

Cela peut être utile lorsque :

• le mur LED est un élément visuel indépendant

• la scène et l"écran doivent être cités séparément

• le projet nécessite un positionnement flexible

• une structure de support modulaire est préférable pour le transport et l"assemblage

Pour plus de systèmes de support liés aux LED, voir LED Stage Truss.

Ce qui est inclus et ce qui ne l"est pas

Cette configuration de produit comprend la structure de support temporaire et les composants structurels répertoriés :

• piliers

• tuyaux horizontaux

• accolades diagonales

• bases réglables

• Palettes LED

• supports de support de palette

L' écran LED lui-même n'est pas automatiquement inclus, sauf indication contraire dans le devis.

De même, les armoires LED, les processeurs vidéo, les câbles, la distribution électrique, les accessoires de montage et la main-d"œuvre d"installation ne doivent être traités comme inclus que s"ils sont spécifiquement confirmés.

Fabrication sur mesure

Le produit actuel est d"une taille configurée :

• 8m de large

• 4 m de profondeur

• hauteur avant 6 m

• hauteur arrière 4m

DragonStage peut également discuter de systèmes similaires dans d"autres configurations, telles que :

• différentes largeurs

• différentes hauteurs

• différentes configurations de profondeur

• dispositions à une ou deux rangées

• arrangements de palettes de support LED personnalisés

• dispositions de contreventement spécifiques à un événement

Si la structure est personnalisée, il est préférable de prévoir :

• Largeur de l"écran LED

• Hauteur de l"écran LED

• poids total de l"écran LED

• taille de l"armoire

• environnement d"installation

• que le projet soit intérieur ou extérieur

Note technique importante

Les informations confirmées pour ce produit comprennent :

• taille hors tout 8m × 4m

• hauteur avant 6 m

• hauteur arrière 4m

• 79 pièces de tuyaux horizontaux de 2 m

• 57 pièces de tuyaux diagonaux de 2,44 m

• 40 pièces de piliers de 2 m

• 15 pcs de bases réglables de 0,25 m

• 4 palettes LED

• 5 supports de supports de palettes

Les informations fournies ne confirment pas  :

• poids maximum de l"écran LED

• résistance au vent

• besoin de ballast

• exigence d"ancrage

• exigence de fondation

• capacité de charge certifiée

• facteur de sécurité

• approbation technique locale

Ces éléments ne doivent être indiqués qu’après un examen spécifique au projet.

FAQ

Quelle est la taille globale de cette structure de support LED ?
La structure mesure 8 m de large , et 4 m de profondeur , avec une rangée avant de 6 m de haut et une rangée arrière de 4 m de haut..

A quoi sert principalement ce produit ?
Il est utilisé comme structure de support temporaire pour les écrans LED de concerts ou d'événements..

Est-ce un système de scène complet ?
Non. Ce produit est une structure de support LED temporaire , et non une scène de concert complète ou un système de toit.

Le produit inclut-il l'écran LED ?
Non. La page décrit la structure de support et les accessoires répertoriés. L'écran LED lui-même doit être cité séparément, sauf s'il est spécifiquement inclus.

Quels composants structurels sont inclus ?
Les principaux composants sont les piliers, les tuyaux horizontaux, les diagonales, les bases réglables, les palettes LED et les supports de palettes.

Pourquoi la structure a-t-elle 4 m de profondeur ?
La profondeur de 4 m permet un agencement de support à double rangée et crée un espace pour le cadre contreventé arrière derrière la face de support de l'écran avant.

Cette structure peut-elle être personnalisée ?
Oui. La largeur, la hauteur, la profondeur et la disposition du support peuvent être personnalisées en fonction des exigences de l'écran et de l'état du projet.

Quelles informations dois-je fournir pour un devis ?
Veuillez fournir la taille de l'écran LED, le poids total, l'emplacement d'installation, l'utilisation intérieure/extérieure et tout dessin de référence ou exigence de disposition.
