Mur en treillis Ringlock de 24 m avec scène de toiture en aluminium de 12 x 12 m et deux ailes LED avant de 6 m
50 Commentaires
Le Mur en treillis Ringlock DragonStage de 24 m avec scène de toiture en aluminium de 12 x 12 m et deux ailes LED avant est une grande structure événementielle de style concert qui combine un cadre mural Ringlock complet, une scène centrale couverte en aluminium, deux structures d'ailes avant à LED et deux escaliers d'accès en aluminium. La structure globale du Ringlock mesure environ 24 m de large × 14 m de profondeur × 8 m de haut, tandis que la scène centrale couverte utilise un Cadre de toit en treillis en aluminium de 12 m × 12 m × 8 m avec un Plateforme de scène 12 m × 10 m et deux escaliers en aluminium de 2 m de haut.
Le mur en treillis DragonStage Ringlock + la scène de toiture en aluminium + 2 escaliers est un produit combiné de structure événementielle conçu pour les concerts, les spectacles en direct, les festivals et autres grandes applications de scène temporaires.

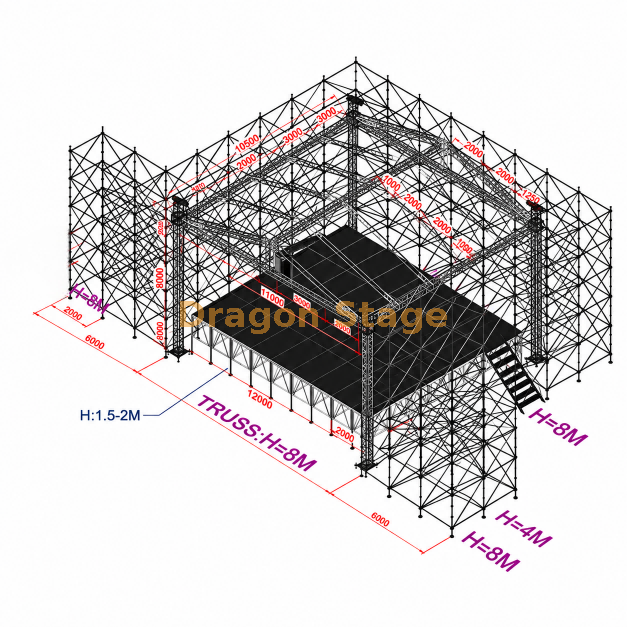

Ce produit combine trois parties principales en une seule disposition coordonnée :
une environnante structure de mur en treillis Ringlock
un central de toiture en aluminium étage
deux ailes LED avant positionnées des deux côtés de la scène principale
La structure globale est destinée aux clients qui ont besoin non seulement d"une plate-forme et d"un toit de scène, mais également d"un cadre visuel et fonctionnel plus grand autour de la scène pour un affichage LED, une intégration latérale sur scène et une présentation de style concert.
Dans ce cadre global, l’étage central de toiture en aluminium se configure comme :
Taille extérieure de la ferme de toit : 12 m de largeur × 12 m de profondeur × 8 m de hauteur
Taille du pont de scène : 12 m de large × 10 m de profondeur
Hauteur de la scène : 2 m
Escaliers : 2 escaliers en aluminium
poids d"emballage: 1670 kg
volume d"emballage: 16cbm
Article
Spécification (SQure Truss)
longueur
tube principal (mm)
taille (mm)
Poutre de 12h00 (avant)
2 ensembles
3,00 m
50 × 3,0
CS389 × 389
2,00 m
50 × 3,0
CS389 × 389
1,00 m
50 × 3,0
CS389 × 389
Poutre de 10,00 m (côté)
2 ensembles
3,00 m
50 × 3,0
CS389 × 389
2,00 m
50 × 3,0
CS389 × 389
1,00 m
50 × 3,0
CS389 × 389
Pilier de 7,00 m
4 ensembles
3,00 m
50 × 3,0
CS289 × 289
2,00 m
50 × 3,0
CS289 × 289
1,00 m
50 × 3,0
CS289 × 289
cube de poutre
6 visages
CS389 × 389
Tour à ossature
Bloc de manchon de robinet S
Base en acier s
Section supérieure S
Hoist manuel, BA05 2TONS
Section de charnière de robinet, hauteur 1m
Élingue de fibres, BA04,2 tonnes 3M
Long stabilisateur
Article
Spécification (SQure Truss)
longueur
tube principal (mm)
taille (mm)
Pilier
2 ensembles
1,20 m
50 × 3,0
CS289 × 289
Poutre supérieure de 10,00 m
1 ensembles
3,00 m
50 × 3,0
CS289 × 289
2,00 m
50 × 3,0
CS289 × 289
1,00 m
50 × 3,0
CS289 × 289
6,20 m poutre oblique
4 ensembles
3,00 m
50 × 3,0
CS289 × 289
2,00 m
50 × 3,0
CS289 × 289
1,20 m
50 × 3,0
CS289 × 289
Bouchette d"échelle de 6,20 m
8 ensembles
3,00 m
50 × 3,0
CL30 289 * 50
2,00 m
50 × 3,0
CL30 289 * 50
1,20 m
50 × 3,0
CL30 289 * 50
Composants du toit
4
Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit
CS289 × 289
5
Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit
CS289 × 289
1
Plaque de connexion à la pince
CS289 × 289
Pince unique
Pince à double
Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée.
208.96
poids d"emballage: 3650 kg
volume d"emballage: 20cbm
Article
Spécification
Quantité
Étape d"assemblage en aluminium
garniture : 1x2m, contreplaqué de 18mm
en bois
60 PCS
Brace à étape 1m
70 pièces
Brace à étape de 2m
66 pièces
stand avec tube extensible
77 pièces
Base réglable pour scène
77 pièces
Escalier de scène
garniture en bois
total
8
mesures
2 pièces
Sur les deux côtés avant de la structure, il y a deux sections d"ailes LED :
Taille de l'aile LED avant (chacune) : 6 m de large × 4 m de profondeur × 8 m de haut
Cela crée une disposition de style concert avec une scène centrale de représentation et deux structures latérales symétriques pour un affichage LED ou toute autre utilisation événementielle.
Ce produit n’est pas une simple scène couverte. La structure Ringlock élargit l"échelle visuelle et structurelle du projet et contribue à créer une façade événementielle plus grande autour de la scène.
La partie Ringlock de ce produit peut être comprise comme la structure principale de type mur entourant, dans laquelle la scène centrale couverte et les ailes latérales avant sont intégrées.
Par rapport à un aménagement scénique standard, ce type de structure est plus adapté lorsque le client souhaite :
une plus grande présence scénique de type concert
ailes latérales pour affichage LED
un arrière-plan ou un cadre environnant plus complet
une structure qui s"étend visuellement au-delà du toit de la scène principale
Ringlock étant modulaire, la structure du mur peut être envisagée dans d"autres largeurs, profondeurs et hauteurs si le client a besoin d"un concept similaire à une échelle différente.
Étape centrale de toiture en aluminium
La partie centrale du projet utilise une étape de toiture en fermes d"aluminium.
La charpente extérieure du toit en ferme mesure environ :
12m de largeur
12 m de profondeur
8m de hauteur
A l’intérieur de cet espace couvert, la plateforme de performance est :
12 m de large
10 m de profondeur
2m de haut
Cela signifie que le pont de la scène est légèrement plus petit que la charpente extérieure du toit, ce qui constitue une disposition pratique pour les applications de concerts et d"événements où la charpente du toit couvre la zone de représentation tout en laissant de l"espace pour la relation structurelle entre la plate-forme et le toit.
Pour les systèmes de toit et de scène en aluminium associés, les clients peuvent également consulter nos pages Aluminium Truss , Aluminum Stage et Quick Stage.
Deux ailes LED avant
Une caractéristique clé de ce produit est l'inclusion de deux structures d'ailes avant à LED..
Chaque aile mesure environ :
6 m de large
4 m de profondeur
8m de haut
Ces deux structures latérales sont situées à l’avant gauche et à l’avant droit de la scène principale.
En pratique événementielle, ces ailes latérales peuvent être utilisées pour :
Montage d"écran LED
cadrage visuel latéral
affichage d"événements auxiliaires
utilisation supplémentaire de marque ou de mise en scène décorative
Étant donné que le client les a décrits comme des ailes LED avant , cette page les présente principalement comme des structures latérales liées à la fonction d'affichage LED.
Pour d"autres produits de scène avec support LED, consultez notre page LED Stage Truss.
Plateforme de scène principale 12x10m
La zone de la scène est l’une des parties les plus importantes du produit sur le plan commercial.
La taille de plateforme confirmée est :
12m de largeur
10 m de profondeur
Hauteur de scène 2 m
Il s’agit d’un domaine de performance important adapté à :
groupes live
chanteurs
cérémonies
présentations
événements de performance
programmes de festivals
mise en scène de concert temporaire
La page enregistre uniquement les dimensions de la plate-forme. Il ne revendique pas de capacité de charge ou d’approbation technique sans données vérifiées distinctes.
Si le client a besoin d’une solution connexe uniquement pour la scène, il peut également parcourir nos catégories de produits Staging et Stage Platform.
Deux escaliers en aluminium
Le forfait comprend 2 escaliers d'accès en aluminium pour la scène.
Ces escaliers correspondent à la hauteur de la scène de 2 m et permettent d'accéder à la plateforme principale de représentation.
Les informations actuelles sur le produit confirment :
Quantité : 2 escaliers
Matériel: Aluminium
Hauteur de scène desservie : 2m
La largeur exacte de l"escalier, le nombre de marches, la disposition des mains courantes et les détails du palier peuvent être discutés lors du devis si le client a besoin d"informations d"accès plus précises.
Disposition intégrée des événements de style concert
Ce produit est mieux compris comme un ensemble intégré de scène de concert plutôt que comme plusieurs produits indépendants.
L"aménagement général comprend :
une scène centrale couverte en aluminium
un cadre mural principal Ringlock
deux ailes LED avant
deux escaliers d"accès
Cette combinaison rend le produit adapté aux clients qui ont besoin d"une présentation d"événement plus grande qu"une scène de base sur le toit seule.
Il est particulièrement utile lorsque le projet nécessite :
une toile de fond de scène solide ou un cadre environnant
extensions visuelles sur scène
Zones d"ailes LED
une élévation avant équilibrée de style concert
Pour les systèmes associés aux grands événements, consultez notre page Événements de concert .
Applications typiques
Ce produit peut être envisagé pour des applications telles que :
concerts en plein air
festivals de musique
scènes de spectacles en direct
étapes de la cérémonie
scènes d"événements publics
productions événementielles de marque
salles de spectacles temporaires
Présentations sur scène avec LED
En raison du concept structurel complet, il est plus adapté aux projets événementiels de taille moyenne à grande qu"aux applications scéniques de très petite taille.
Options de fabrication personnalisées
Cette configuration de 24 m × 14 m × 8 m est une disposition de produit de style projet.
DragonStage peut personnaliser :
largeur totale de la structure
profondeur totale de la structure
hauteur totale de la structure
dimensions du toit central
taille de la plateforme de scène
hauteur de scène
nombre d"escaliers
Taille de l"aile LED
disposition des structures latérales
habillage et agencement lié à l"écran
finition et quantité du projet
Si vous disposez déjà d"un dessin de scène ou d"un aménagement de site, DragonStage peut l"utiliser comme base pour un devis personnalisé.
Pour connaître la capacité de fabrication personnalisée, voir :
Quelles informations sont nécessaires pour un devis ?
Pour un produit similaire, les clients doivent fournir :
largeur totale requise
profondeur totale requise
hauteur totale requise
taille de scène principale requise
hauteur de scène requise
si des ailes LED sont nécessaires
Dimensions de l"aile LED
dimensions du toit
utilisation intérieure ou extérieure
emplacement d"installation
état du sol
quantité requise
dessin ou image de référence si disponible
Si le projet comprend des écrans LED, des systèmes audio, des fermes d"éclairage ou des exigences d"accès spéciales, ceux-ci doivent également être clarifiés lors du devis.
Note technique importante
Cette page enregistre la configuration physique confirmée du produit, notamment :
taille globale de la structure Ringlock
taille de l"étage de toiture centrale en aluminium
taille de la plateforme de scène
quantité d"escalier
dimensions de l"aile LED avant
Cette page n'établit pas :
charge admissible de la plateforme
résistance au vent
charge sur le toit
besoin de ballast
exigence d"ancrage
facteur de sécurité
attestation
approbation technique
conformité au code local
Si le projet nécessite une vérification technique ou une approbation locale, cela doit être traité séparément en fonction des conditions d"installation finales.
FAQ
Quelle est la taille totale de cette structure ? La structure globale du Ringlock mesure environ 24 m de large × 14 m de profondeur × 8 m de haut..
Quelle est la taille de la scène principale couverte ? L'étage central de toiture en aluminium a une taille de ferme extérieure d'environ 12 m × 12 m × 8 m , avec une plate-forme performante de 12 m × 10 m .
Combien d’escaliers sont inclus ? Cette configuration comprend 2 escaliers en aluminium pour la plateforme de scène de 2 m de haut.
Que sont les ailes LED avant ? Le produit comprend 2 ailes LED avant , chacune mesurant environ 6 m de large × 4 m de profondeur × 8 m de haut..
Toute la structure est-elle en aluminium ? Non. Il s’agit d’une structure combinée. La charpente du mur d'enceinte est basée sur Ringlock, tandis que l'étage central de la toiture utilise une construction en fermes d'aluminium.
La taille peut-elle être personnalisée ? Oui. La structure totale, la taille de la scène, la taille du toit, la hauteur de la scène, le nombre d'escaliers et les dimensions des ailes LED peuvent tous être personnalisés.
Ce produit comprend-il des écrans LED ? Cette page décrit le produit structurel. Les écrans LED réels ne doivent être considérés comme inclus que s’ils sont spécifiquement répertoriés dans le devis.
S'agit-il d'un produit standard ou d'un produit de projet personnalisé ? Il est préférable de le traiter comme un produit personnalisé de style projet basé sur une capacité de fabrication DragonStage standard.
