Systèmes de fermes de toit extérieures, structures d"éclairage intérieures et extérieures
Matériel
Alliage d"aluminium
Système de connexion
Connexion par broche
Type de dessin
Dessin CAO 2D
Objectif de conception
Composants structurels pour systèmes de toiture extérieure et structures d"éclairage
Produits connexes
Systèmes de fermes d"éclairage standard et structures de toit extérieures
Présentation de la ferme de boîte à robinet CS289
La ferme à emboîtement en aluminium CS289 est un composant de ferme structurelle modulaire conçu pour les structures d'événements professionnels, les systèmes d'éclairage, les cadres d'auvent extérieur et les structures de toit temporaires.
Avec un profil carré de 289 mm, des tubes ronds en aluminium de 50 mm de diamètre et une épaisseur de paroi de 3 mm , le CS289 offre une solution solide et légère pour les applications nécessitant une stabilité structurelle plus élevée par rapport aux systèmes de fermes en échelle.
Le intégré système de connexion à goupille permet une installation rapide, un transport efficace et une combinaison flexible de différentes longueurs de fermes.
Principales caractéristiques
1. Structure en treillis solide
Par rapport aux systèmes de fermes en échelle à une rangée, la conception des fermes en caisson offre :
Résistance à la torsion plus élevée ;
Meilleure rigidité globale ;
Stabilité améliorée pour l’éclairage et les structures de toiture ;
Répartition de la charge multidirectionnelle.
2. Construction légère en aluminium
La structure en alliage d"aluminium offre :
Rapport résistance/poids élevé ;
Transport et manutention faciles ;
Résistance à la corrosion pour les applications extérieures ;
Longue durée de vie sous entretien approprié.
3. Connexion rapide par robinet
Le système de connexion par broches permet :
Montage et démontage rapides ;
Extension modulaire des systèmes de fermes ;
Temps d"installation réduit ;
Rangement et transport pratiques.
Composants structurels
Composant
Description
Accords principaux
Quatre tubes ronds en aluminium de 50 mm formant la structure du caisson primaire
Traverses
Tubes de liaison horizontaux conservant la géométrie des fermes
Contreventement diagonal
Tubes diagonaux internes améliorant la rigidité et la stabilité
Connecteur à broche
Système de connexion intégré entre les sections de ferme
Goupille de verrouillage
Composant de verrouillage mécanique pour un assemblage sécurisé
Spécifications disponibles
Modèle
Taille du profil
Spécification des tubes
Type de connexion
Longueur
Matériel
CS289-0.6
289mm
Épaisseur de paroi Ø50mm × 3mm
Connexion par broche
0,6 m
Alliage d"aluminium
CS289-1.14
289mm
Épaisseur de paroi Ø50mm × 3mm
Connexion par broche
1,14 m
Alliage d"aluminium
CS289-1.4
289mm
Épaisseur de paroi Ø50mm × 3mm
Connexion par broche
1,4 m
Alliage d"aluminium
CS289-1.56
289mm
Épaisseur de paroi Ø50mm × 3mm
Connexion par broche
1,56m
Alliage d"aluminium
CS289-2.8
289mm
Épaisseur de paroi Ø50mm × 3mm
Connexion par broche
2,8 m
Alliage d"aluminium
CS289-4.13
289mm
Épaisseur de paroi Ø50mm × 3mm
Connexion par broche
4,13 m
Alliage d"aluminium
Application
Structures de toit et d"auvent extérieurs
Le CS289 peut être utilisé comme composants structurels pour :
Le CS289 est principalement utilisé pour les structures d"éclairage professionnelles, les systèmes de toiture extérieure, les structures d"auvent et les cadres d"événements temporaires.
2. Quelle est la spécification de la ferme CS289 ?
Le CS289 présente un profil de boîte de 289 mm utilisant des tubes en aluminium de 50 mm de diamètre et une épaisseur de paroi de 3 mm..
3. Quel système de connexion le CS289 utilise-t-il ?
Le CS289 utilise un système de connexion à broche spigot , permettant une installation et un démontage rapides.
4. Quelles longueurs sont disponibles pour le CS289 ?
Les longueurs standard incluent 0,6 m, 1,14 m, 1,4 m, 1,56 m, 2,8 m et 4,13 m . Des longueurs personnalisées peuvent également être fabriquées selon les exigences du projet.
5. Le CS289 peut-il être utilisé pour les structures de toit extérieures ?
Oui. Le CS289 est couramment utilisé pour les structures extérieures de toit et d’auvent. L"application finale doit tenir compte de la portée, des conditions de charge et des exigences environnementales.
Avis de conception

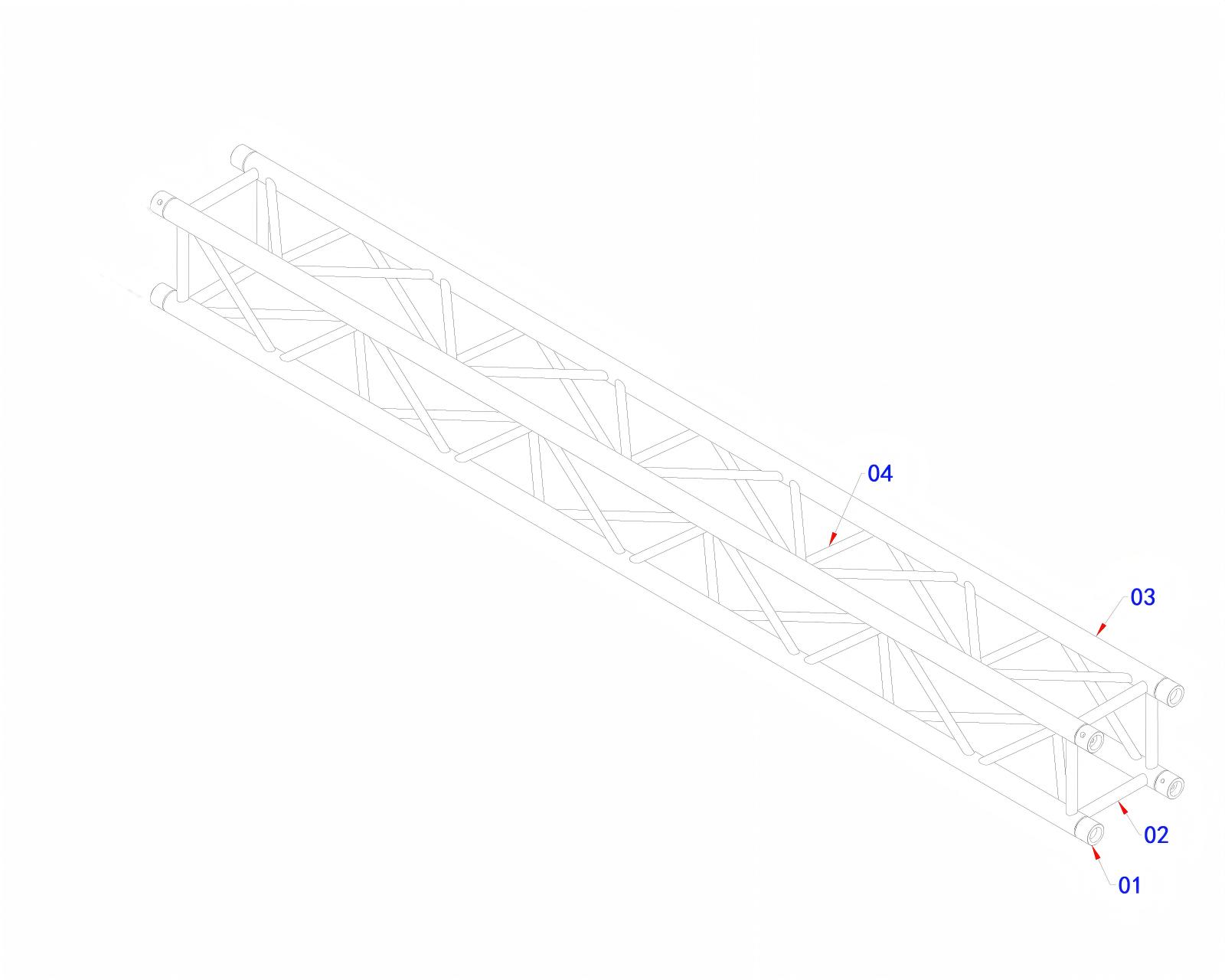

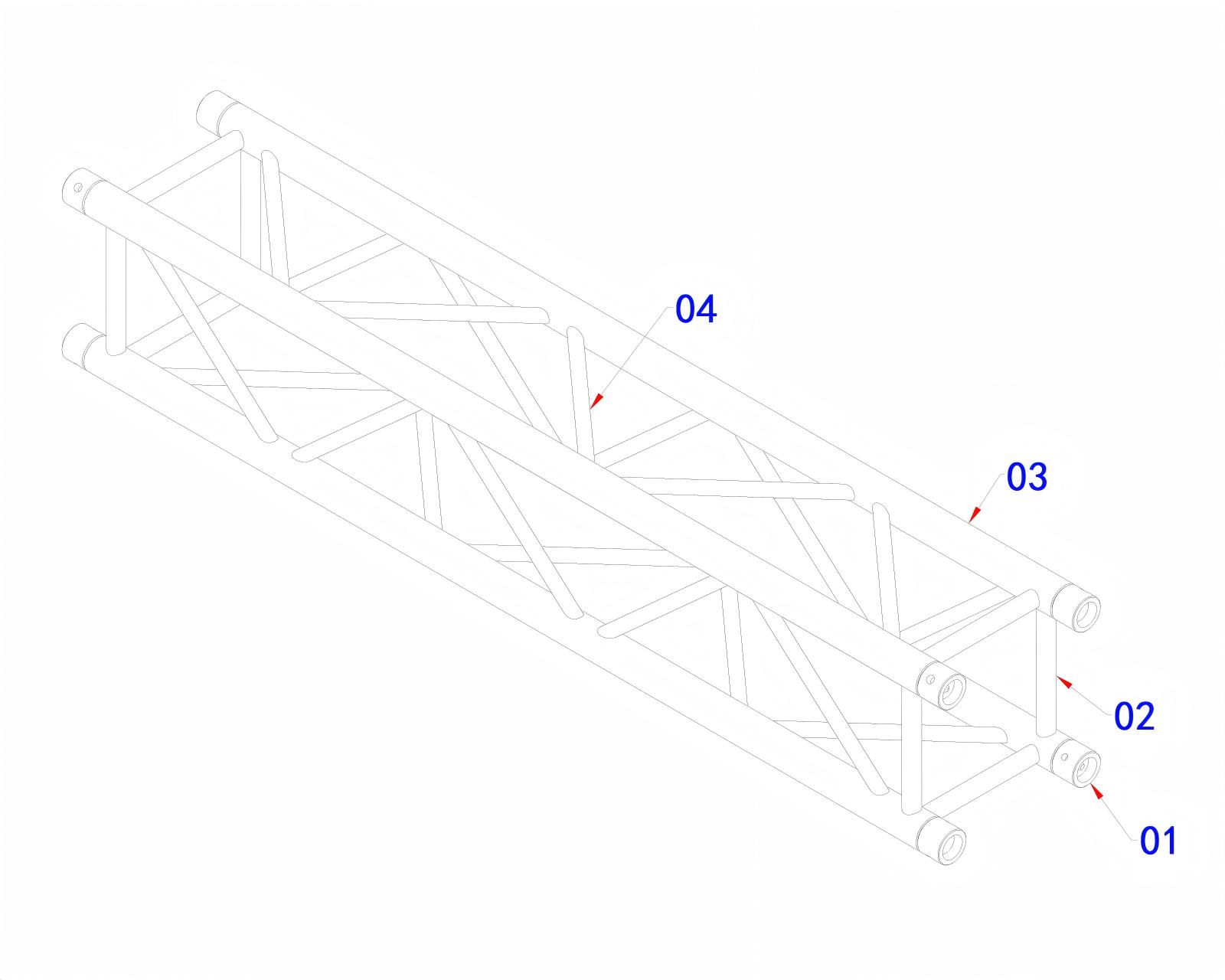

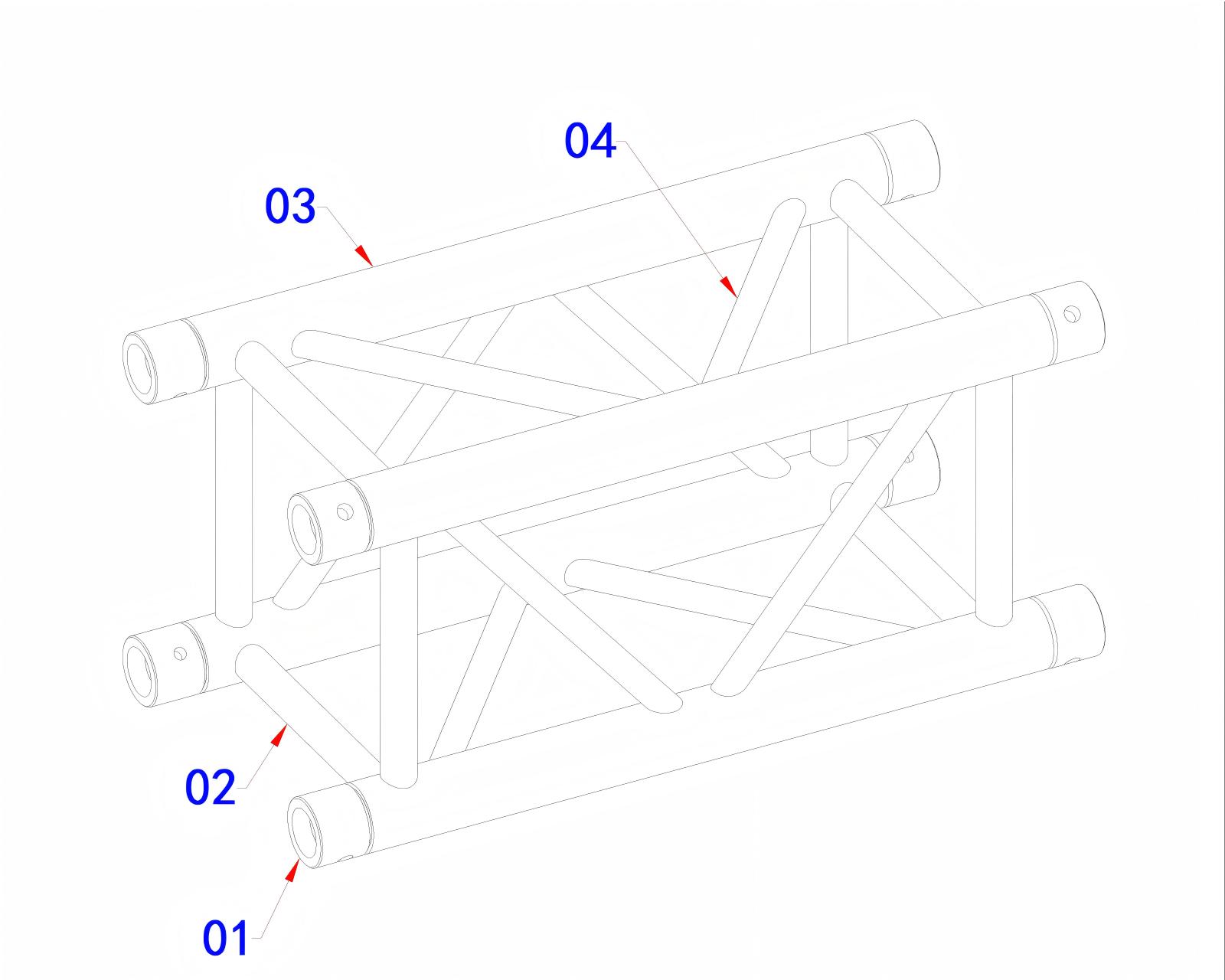

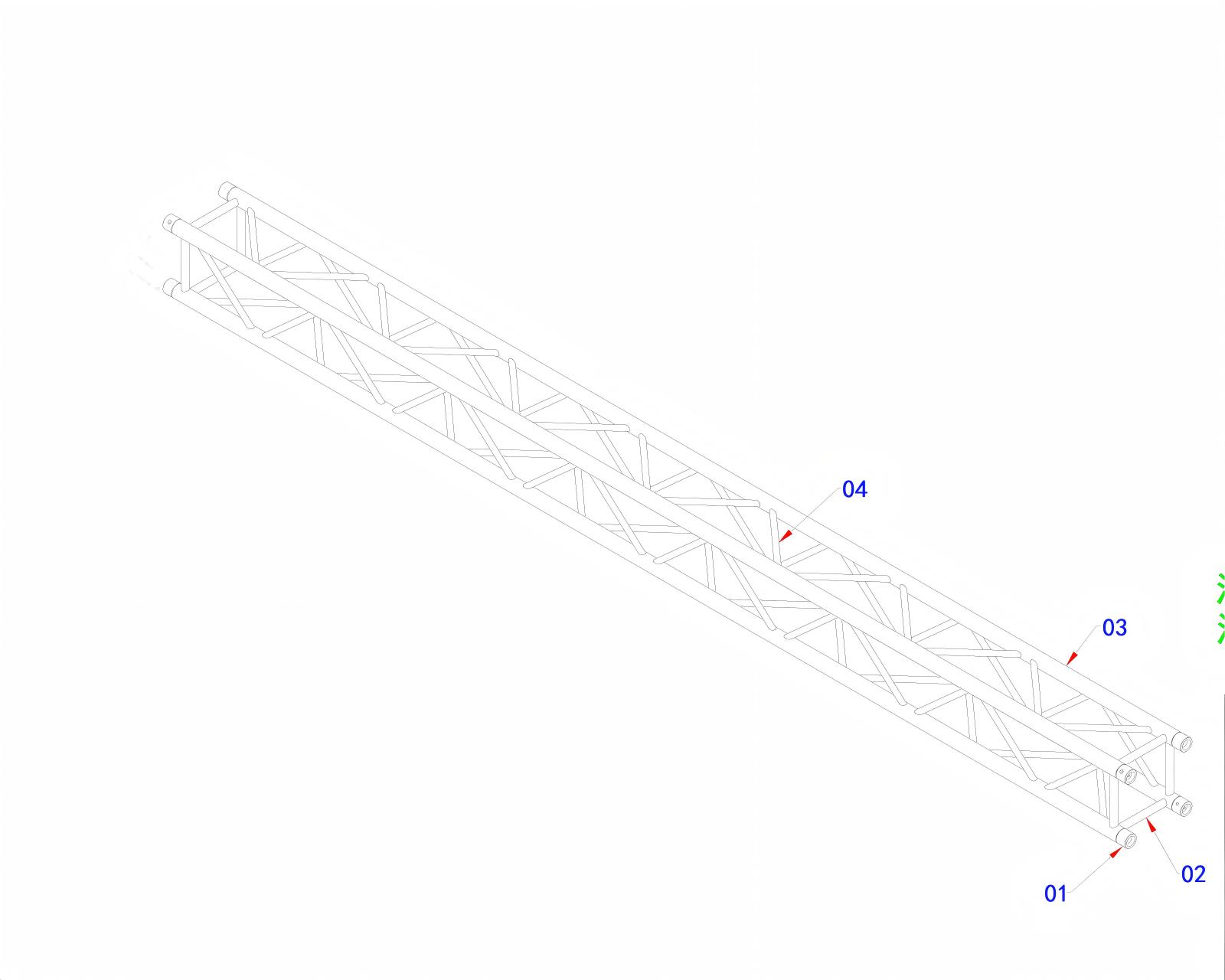

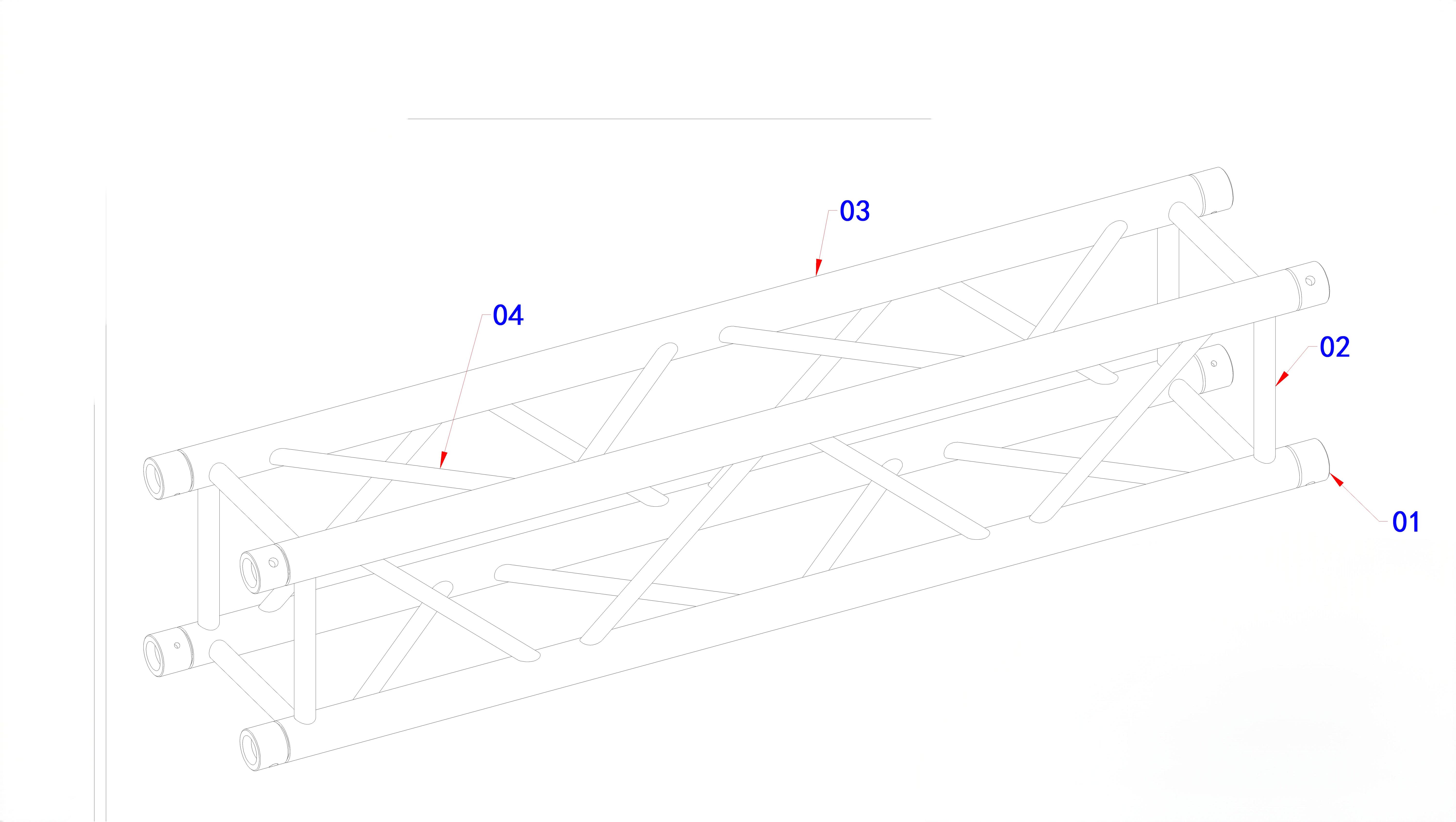

Les dessins représentent les configurations standard de fermes de boîte à emboîtement en aluminium CS289.
Les performances structurelles réelles dépendent de la conception complète du système, de la méthode de connexion, des conditions de charge, de l"environnement d"installation et des exigences techniques.
