Tour d'écran 10x6x10m, tour modulaire de Support d'écran LED Ringlock pour concerts

Le DragonStage SCREEN-TOWER-10x6x10m est une structure temporaire modulaire développée pour supporter de grands écrans LED dans des environnements de concerts, de festivals et d'événements en direct.

Les dimensions globales confirmées de la structure sont :

• Largeur : 10m

• Profondeur : 6m

• Hauteur avant : 10m

• Hauteur moyenne : 4m

• Hauteur arrière : 2m

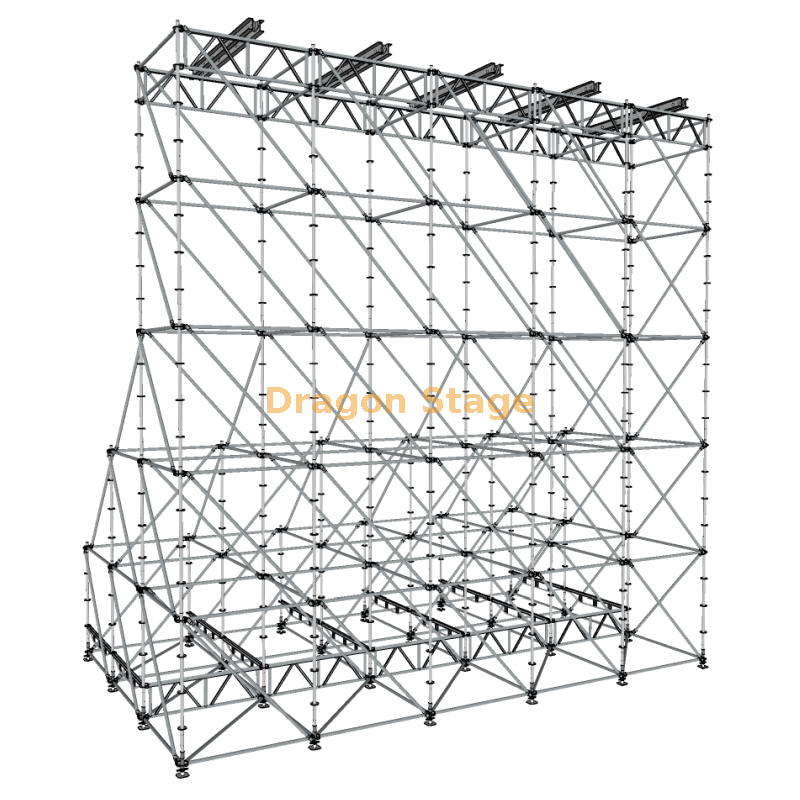

D'après le dessin de référence et la liste des matériaux, ce produit est une tour de support d'écran LED à plusieurs rangées plutôt qu'un simple cadre mural plat. La structure avant constitue la face principale de support de l'écran, tandis que les structures centrale et arrière forment la base de support étagée derrière elle.

Ce type de disposition est utile lorsque le projet nécessite un système de support temporaire plus important pour un écran LED de concert.

Pour les systèmes modulaires associés, vous pouvez également consulter nos pages Système de structure Ringlock et Truss de scène LED .

Spécifications principales

Disposition des structures

Ce produit est destiné à l'installation temporaire d'un écran LED de concert.

La structure est disposée en trois zones étagées :

• Première rangée : 10m de haut

• Rangée du milieu : 4m de haut

• Rangée arrière : 2m de hauteur

Cette configuration étagée crée une base de support plus profonde derrière la zone de l"écran LED.

Par rapport à un cadre de support peu profond à une rangée, l' empreinte au sol de 10 m × 6 m offre plus d'espace pour le support structurel arrière et la disposition des contreventements. Cela rend le produit adapté aux installations événementielles temporaires sur grand écran où le mur LED a besoin de sa propre structure indépendante.

Pour des références plus larges sur l'utilisation d'événements, voir Événement de concert.

Système de pilier modulaire

Le BOQ comprend :

• Pilier, LR1, L:2m — 78 pièces

Ces piliers de 2 m forment le système de support vertical dans toutes les zones avant, médiane et arrière de la structure.

La tour étant modulaire, la hauteur est créée en combinant des sections de piliers répétées plutôt qu"en utilisant des colonnes monobloc soudées. C"est pratique pour :

• transport

• installation temporaire

• démantèlement

• stockage

• utilisation répétée dans des projets événementiels

Système de tuyaux horizontaux

La liste du matériel comprend :

• Tuyau horizontal, L:2m — 151 pièces

Ces tuyaux horizontaux relient les piliers verticaux à travers la structure et forment les baies modulaires répétées sur toute la largeur de 10 m et la profondeur de 6 m.

Une grande quantité de membrures horizontales de 2 m est utilisée car la structure est non seulement large, mais aussi profonde et à plusieurs rangées.

C"est l"une des principales caractéristiques des structures événementielles modulaires : une longueur de barre standard peut être répétée dans l"ensemble du système.

Contreventement diagonal

Le BOQ comprend également :

• Tuyau diagonal, LR3, L:2,44 m — 113 pièces

Le dessin montre de nombreux contreventements diagonaux sur toute la structure.

Ces éléments diagonaux forment le cadre contreventé principal qui relie le système vertical et horizontal.

Cette page enregistre uniquement la disposition des composants structurels fournis. Il ne convertit pas cela en une capacité de charge vérifiée, une résistance au vent ou une approbation technique.

Bases réglables

Le système de support inférieur comprend :

• Base réglable, LR4, H:0,25 m — 24 pièces

Ces bases sont utilisées aux points d"appui au sol de la structure.

Ils fournissent les points de contact inférieurs et de réglage pour la configuration.

L"état réel du sol, la méthode d"ancrage, la disposition de nivellement, la méthode de ballast et les exigences d"installation doivent être confirmés en fonction du site du projet.

Contreventements et poutres profilées en acier

En plus des éléments de tuyauterie modulaires standard, le produit comprend également :

• Entretoises en acier, L:2m, H:0,5m — 27 pièces

• Poutre de section de 2,8 m — 5 pièces

Ces éléments font partie de l"agencement de support configuré illustré dans le dessin de référence.

Les renforts en acier contribuent à former le cadre de support inférieur, tandis que les poutres profilées sont utilisées dans le cadre de l"assemblage structurel configuré pour cette tour d"écran particulière.

Étant donné que l"utilisateur a fourni la liste des composants mais pas une note complète de calcul structurel, cette page conserve la description pratique et n"attribue pas de conclusions techniques non étayées.

Poids d"emballage: 3500kg

volume d"emballage: 7cbm

Devis quantitatif

Une tour d"écran LED temporaire dédiée

Ce produit n"est pas une scène sur le toit ni un ensemble complet de scène de concert.

Son objectif principal est plus précis :

pour fournir une tour de support temporaire autonome pour un écran LED de concert.

Cela signifie qu"il peut être utilisé avec :

• une scène principale séparée

• un toit de scène

• tours de rangée de lignes

• structures des coulisses

• autres systèmes d"événements temporaires

sans nécessiter que l"écran LED soit directement intégré dans la structure de la scène principale.

Cela le rend utile pour les projets où la position de l"écran doit être traitée comme une structure distincte.

Applications typiques

Ce produit peut être utilisé pour :

• Support d"écran LED de concert

• Installation d"écran LED pour festival

• Support de mur vidéo côté scène

• Structures d"exposition extérieures temporaires

• Structures de support LED de cérémonie

• Systèmes de support visuel pour les événements en direct

• Installation murale LED événementielle indépendante

Si le projet a une taille d"armoire LED, un poids total d"écran ou une disposition d"écran spécifiques, ces détails doivent être confirmés avant le devis final.

Ce qui est inclus et ce qui ne l"est pas

Cette configuration de produit comprend le système de support structurel temporaire et les composants structurels répertoriés, notamment :

• piliers

• tuyaux horizontaux

• accolades diagonales

• bases réglables

• accolades en acier

• poutres profilées

L' écran LED lui-même n'est pas automatiquement inclus, sauf indication contraire dans le devis.

De même, les armoires LED, les processeurs, les câbles, la distribution électrique, les accessoires de suspension et la main-d"œuvre d"installation ne doivent être traités comme inclus que s"ils sont confirmés séparément.

Fabrication sur mesure

Le SCREEN-TOWER-10x6x10m est une taille configurée.

DragonStage peut également discuter de structures de support similaires dans d"autres arrangements, tels que :

• différentes largeurs

• différentes profondeurs

• différentes hauteurs de façade

• différentes dispositions de support étagées

• structures de support à une ou plusieurs rangées

• autres configurations de prise en charge de LED spécifiques à un événement

Pour un projet personnalisé, il est préférable de fournir :

• Largeur de l"écran LED

• Hauteur de l"écran LED

• Taille de l"armoire LED

• poids total de l"écran LED

• utilisation intérieure ou extérieure

• emplacement d"installation

• dessin de référence ou exigence de mise en page

Quelles informations sont nécessaires pour un devis ?

Pour une tour de support d"écran LED similaire, veuillez fournir :

• Dimensions de l"écran LED

• Taille de l"armoire LED

• poids total de l"écran LED

• largeur de structure requise

• hauteur de structure requise

• utilisation intérieure ou extérieure

• emplacement d"installation

• état du site

• si une plate-forme de maintenance ou d"accès est nécessaire

• dessin du projet ou image de référence

Cela rend le devis plus précis que le choix uniquement en fonction des dimensions extérieures.

Note technique importante

Les informations confirmées pour ce produit comprennent :

• 10 m de largeur hors tout

• 6 m de profondeur hors tout

• 10 m de hauteur avant

• 4m de hauteur moyenne

• 2m de hauteur arrière

• 151 tuyaux horizontaux, 2 m

• 113 tuyaux diagonaux, 2,44 m

• 78 piliers, 2m

• 24 bases réglables, 0,25 m

• 27 supports en acier

• 5 poutres de section 2,8 m

Les informations fournies ne confirment pas  :

• poids maximum de l"écran LED

• résistance au vent

• besoin de ballast

• exigence d"ancrage

• exigence de fondation

• capacité de charge certifiée

• facteur de sécurité

• approbation du code local

• approbation technique

Ces éléments ne doivent être indiqués qu’après un examen spécifique au projet.

Pour référence générale, les clients peuvent également lire les normes de sécurité, les contraintes techniques et la méthodologie d'installation pour les systèmes de scènes, de fermes et d'échafaudages modulaires..

FAQ

Quelle est la taille globale de cette tour d’écran ?
La structure globale mesure 10 m de large , et 6 m de profondeur , avec une rangée avant de 10 m de haut, , une rangée centrale de 4 m de haut et une rangée arrière de 2 m de haut..

A quoi sert principalement ce produit ?
Il est utilisé comme structure de support temporaire pour les écrans LED de concerts ou d'événements..

Est-ce un système de scène complet ?
Non. Ce produit est une structure de support LED temporaire , et non une scène complète ou un système de toit.

Le produit inclut-il l'écran LED ?
Non. La page décrit la structure de support et les composants répertoriés. L'écran LED lui-même doit être cité séparément, sauf s'il est spécifiquement inclus.

Quels sont les principaux éléments structurels ?
Les éléments principaux sont des piliers de 2 m, des tuyaux horizontaux de 2 m, des contreventements diagonaux de 2,44 m, des bases réglables, des contreventements en acier et des poutres de section de 2,8 m.

Pourquoi la structure est-elle étagée de l’avant vers l’arrière ?
La disposition en gradins crée un cadre de support arrière plus profond derrière la face principale de support de l'écran avant.

La taille peut-elle être personnalisée ?
Oui. La largeur, la profondeur, la hauteur et la disposition du support peuvent être personnalisées en fonction des exigences de l'écran et de l'état du projet.

Que dois-je fournir avant de commander ?
Veuillez fournir la taille de l'écran LED, le poids total, l'emplacement d'installation, l'utilisation intérieure/extérieure et tout dessin de référence ou exigence de disposition.
