Quel est le grand système de fermes de toit pour scène de concert extérieure de 24 x 24 x 9 m avec ailes latérales ?
Il s'agit d'un robustes et robustes en alliage d'aluminium système de fermes de toit conçu pour les grands concerts et festivals en plein air. Le toit principal de 24 m × 24 m avec un dégagement de 9 m et des ailes latérales étendues offre suffisamment d'espace pour les appareils d'éclairage, les haut-parleurs line array et les écrans LED tout en offrant une stabilité structurelle et une protection partielle contre les intempéries.
Pourquoi choisir cette grande ferme de toit de concert ?
✅ Couverture massive de 24 m × 24 m avec 9 m de hauteur ✅ Construction robuste en alliage d'aluminium ✅ Ailes latérales intégrées pour l'éclairage et le support audio ✅ Conception de toit en pointe pour une meilleure répartition de la charge et un meilleur drainage ✅ Système modulaire pour un assemblage rapide et sûr
poids d'emballage: 5600 kg
volume d'emballage: 65cbm
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre de 24h00 m (avant) | 3 ensembles | 3,00 m | 50 × 4,0 | CS600 × 760 | 24pcs |
| 2,00 m | 50 × 4,0 | CS600 × 760 | 0pcs |
| 1,00 m | 50 × 4,0 | CS600 × 760 | 0pcs |
| 24,00 m Faisceau(côté) | 2 ensembles | 3,00 m | 50 × 4,0 | CS600 × 760 | 16pcs |
| 2,00 m | 50 × 4,0 | CS600 × 760 | 0pcs |
| 1,00 m | 50 × 4,0 | CS600 × 760 | 0pcs |
| 8,00 m pilier | 4 ensembles | 3,00 m | 50 × 3,0 | CS450 × 450 | 8pcs |
| 2,00 m | 50 × 3,0 | CS450 × 450 | 4pcs |
| 1,00 m | 50 × 3,0 | CS450 × 450 | 0pcs |
| cube de poutre | 6 visages | CS600 × 760 | 2pcs |
| Tour d'image | Bloc de manche de robinet l | 4pcs |
| Base en acier L | 4pcs |
| Section supérieure L | 4pcs |
| Hoist manuel, BA05 2TONS | 4pcs |
| Section de charnière de robinet, hauteur 1m | 4pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 4pcs |
| SURGIGNAGE Long | 16pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Pilier | 3 ensembles | 2,40 m | 50 × 3,0 | CS389 × 389 | 3pcs |
| Poutre supérieure de 24,00 m | 1 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Poutre oblique de 12,20 m | 4 ensembles | 3,00 m | 50 × 3,0 | CS389 × 389 | 12pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 1,20 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| Bouchette d'échelle de 12,20 m | 22 ensembles | 3,00 m | 50 × 3,0 | CL40,389 * 50 | 66 pièces |
| 2,00 m | 50 × 3,0 | CL40,389 * 50 | 22 pièces |
| 1,20 m | 50 × 3,0 | CL40,389 * 50 | 22 pièces |
| Composants de toit | 4 | Roof Conner 4 façons, utilisation pour la ferme de faisceau de toit | CS389 × 389 | 2pcs |
| 5 | Roof Conner 5 façons, utilisation pour la ferme de faisceau de toit | CS389 × 389 | 1pcs |
| 1 | Plaque de connexion à la pince | CS389 × 389 | 3pcs |
| Pince unique | 44 pièces |
| Pince à double | 8pcs |
| Matériau de la canopée du toit: PVC, couleur bleue ou personnalisée. | 790.56 | 1pcs |
| Article |
| Spécification (SQure Truss) | Qté |
| longueur | tube principal (mm) | taille (mm) |
| Poutre des ailes de 2,00 m | 2 ensembles | 3,00 m | 50 × 4,0 | CS600 × 760 | 0pcs |
| 2,00 m | 50 × 4,0 | CS600 × 760 | 2pcs |
| 1,00 m | 50 × 4,0 | CS600 × 760 | 0pcs |
| Pilier de 8,00 m d'ailes | 2 ensembles | 3,00 m | 50 × 3,0 | CS450 × 450 | 4pcs |
| 2,00 m | 50 × 3,0 | CS450 × 450 | 2pcs |
| 1,00 m | 50 × 3,0 | CS450 × 450 | 0pcs |
| Tour des ailes | Bloc de manche de robinet l | 2pcs |
| Base en acier L | 2pcs |
| Section supérieure L | 2pcs |
| Hoist manuel, BA05 2TONS | 2pcs |
| Section de charnière de robinet, hauteur 1m | 2pcs |
| Élingue de fibres, BA04,2 tonnes 3M | 2pcs |
| SURGIGNAGE Long | 8pcs |
| Accessoire de ferme |
| Coupleur conique et clip et épingle de safrty | entier
|
Ferme de toit professionnelle de 24 mx 24 m – La solution ultime pour les événements à grande échelle
Conçu pour la performance
Construit à partir d'un alliage d'aluminium 6082-T6 de haute qualité, ce système offre
une capacité de charge incroyable pour les appareils d'éclairage lourds et les écrans LED. La conception Peak Roof assure un drainage efficace de l’eau et un aérodynamisme supérieur pour une stabilité extérieure.
Capacités audio étendues
Cette configuration comprend deux ailes latérales de 2 mètres de large, spécialement conçues pour les systèmes de haut-parleurs line-array. Cela permet d'obtenir un aspect scénique épuré tout en offrant la hauteur et
l'intégrité structurelle nécessaires pour une projection sonore professionnelle.

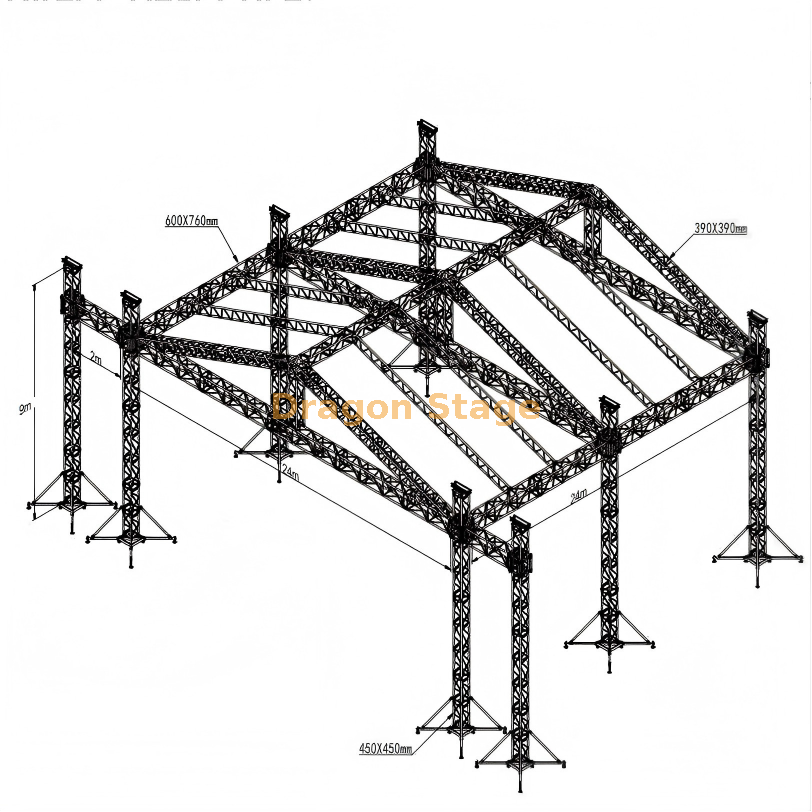

Spécifications techniques :
Dimensions : 24 mètres (Longueur) x 24 mètres (Profondeur)
Hauteur de dégagement : 9 mètres
Ailes de haut-parleur : 2x ailes latérales (2 m de large chacune)
Matériau : alliage d'aluminium à haute résistance (boulon/robinet disponible)
Profil de ferme principale : sections robustes de 600 mm x 760 mm
Profil de ferme de toit : 390 mm x 390 mm / 450 mm x 450 mm.
Application : festivals, concerts, événements dans les stades et grandes expositions
Avantages clés :
Conception modulaire : Facile à transporter et à assembler avec des outils standards.
Résistant aux intempéries : finition en aluminium anticorrosion pour une utilisation extérieure à long terme.
Montage polyvalent : points intégrés pour haut-parleurs, têtes mobiles et fonds de scène.
1. Quelles sont les dimensions exactes de ce système de fermes de toit de concert ?
Le toit principal mesure 24 m × 24 m avec une hauteur de 9 m, plus des ailes latérales étendues pour un éclairage supplémentaire et un support pour les enceintes.
2. Ce système de fermes de toit est-il adapté aux concerts en plein air ?
Oui. Sa construction robuste en alliage d'aluminium et sa conception de toit en pointe le rendent très stable et résistant aux intempéries, idéal pour les grands festivals et concerts en plein air. Apprenez-en davantage dans Comment choisir une ferme en aluminium pour les événements en plein air (Guide de sécurité et de charge).
3. Dans quelle mesure est-il difficile d’assembler cette grande ferme de toit ?
Grâce à sa conception modulaire et à ses points de connexion clairs, les équipes professionnelles peuvent assembler le système efficacement. Pour connaître les étapes d'installation pratiques, consultez Comment installer une scène de toit de concert robuste..
