Systèmes de fermes de toit extérieures, structures d"éclairage intérieures et extérieures
Matériel
Alliage d"aluminium
Système de connexion
Connexion par broche
Type de dessin
Dessin CAO 2D
Objectif de conception
Composants structurels pour systèmes de toiture extérieure et structures d"éclairage
Produits connexes
Systèmes de fermes d"éclairage standard et structures de toit extérieures
Présentation de la ferme de boîte à robinet CS290
La ferme à caisson en aluminium CS290 est un composant de ferme structurelle modulaire conçu pour les structures d'événements professionnels, les systèmes d'éclairage, les cadres d'auvent extérieur et les structures de toit temporaires.
Avec un profil carré de 290 mm, des tubes ronds en aluminium de 50 mm de diamètre et une épaisseur de paroi de 3 mm , le CS290 offre une solution légère et flexible pour les applications nécessitant un transport efficace, une installation rapide et des performances structurelles fiables.
Le intégré système de connexion à goupille permet un assemblage rapide, un démontage pratique et une combinaison flexible de différentes longueurs de fermes en fonction des exigences du projet.
Par rapport aux structures en treillis en échelle, la configuration en treillis en caisson offre une résistance à la torsion améliorée et une stabilité multidirectionnelle, ce qui la rend adaptée aux structures d"éclairage professionnelles et aux structures extérieures temporaires.
Principales caractéristiques
1. Structure de ferme en caisson stable
Par rapport aux systèmes de fermes en échelle à une rangée, la conception des fermes en caisson offre :
Résistance à la torsion plus élevée ;
Meilleure rigidité globale ;
Stabilité structurelle améliorée ;
Répartition de la charge multidirectionnelle ;
Meilleures performances pour l’éclairage et les structures temporaires.
2. Construction légère en aluminium
La structure en alliage d"aluminium offre :
Rapport résistance/poids élevé ;
Transport et manutention faciles ;
Résistance à la corrosion pour les applications extérieures ;
Longue durée de vie avec un entretien approprié ;
Charge de travail d’installation réduite.
3. Connexion rapide par robinet
Le système de connexion par broches permet :
Montage et démontage rapides ;
Extension modulaire des systèmes de fermes ;
Temps d"installation réduit ;
Stockage et transport pratiques ;
Configuration flexible pour différentes configurations d"événements.

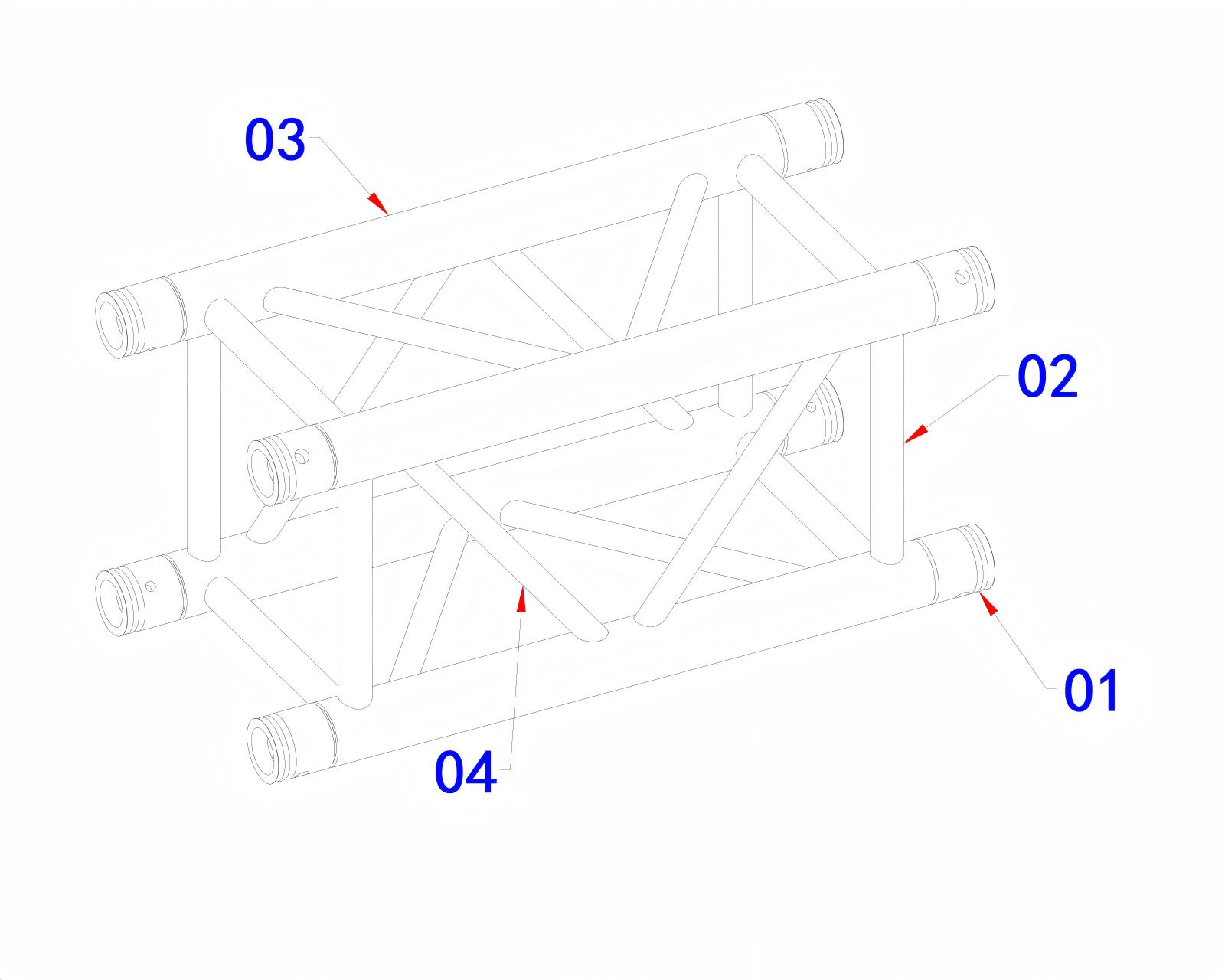

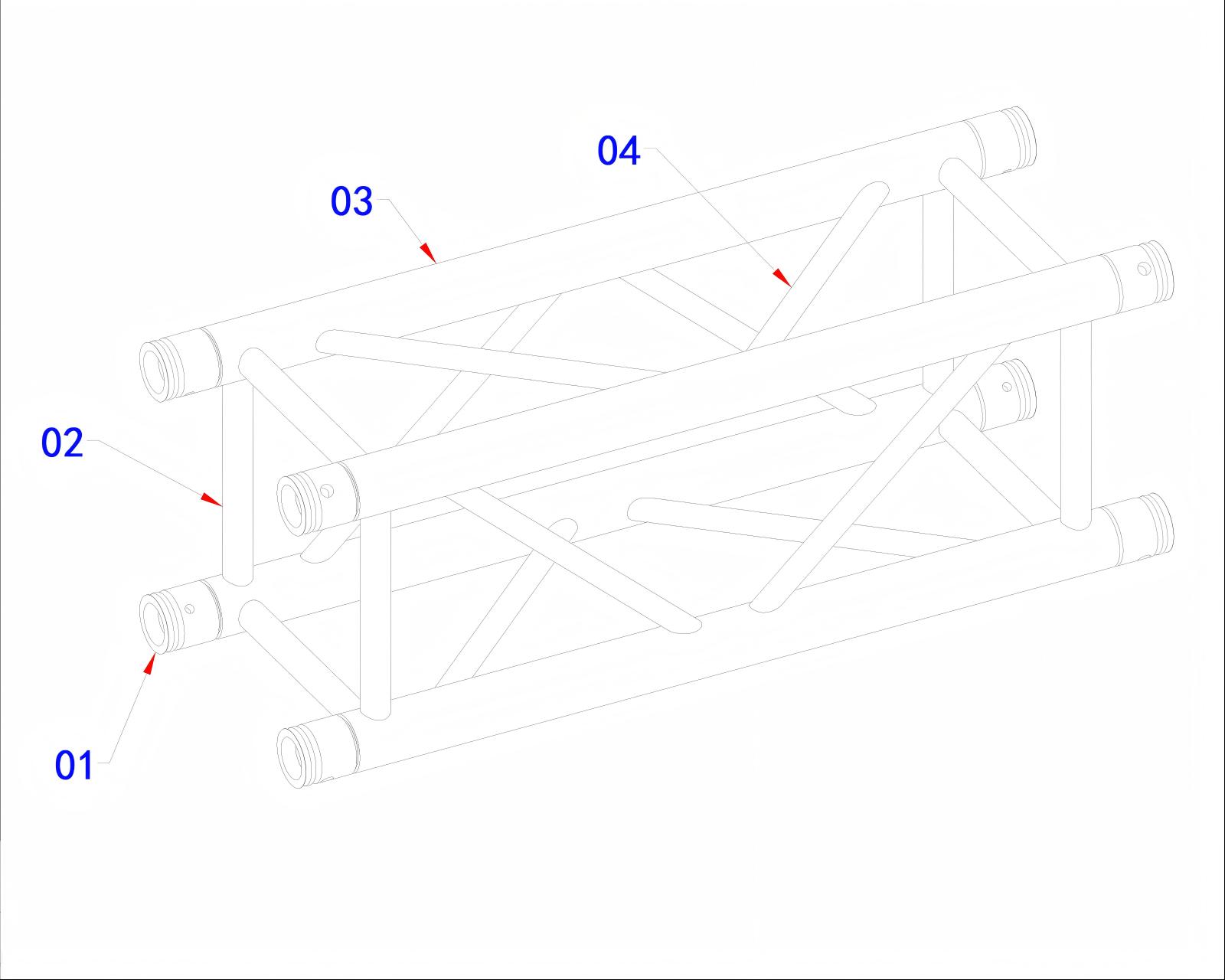

Composants structurels
Composant
Description
Accords principaux
Quatre tubes ronds en aluminium de 50 mm formant la structure du caisson primaire
Traverses
Tubes de liaison horizontaux conservant la géométrie des fermes
Contreventement diagonal
Tubes diagonaux internes améliorant la rigidité et la stabilité
Connecteur à broche
Système de connexion intégré entre les sections de ferme
Goupille de verrouillage
Composant de verrouillage mécanique pour un assemblage sécurisé
Spécifications disponibles
Modèle
Taille du profil
Spécification des tubes
Type de connexion
Longueur
Matériel

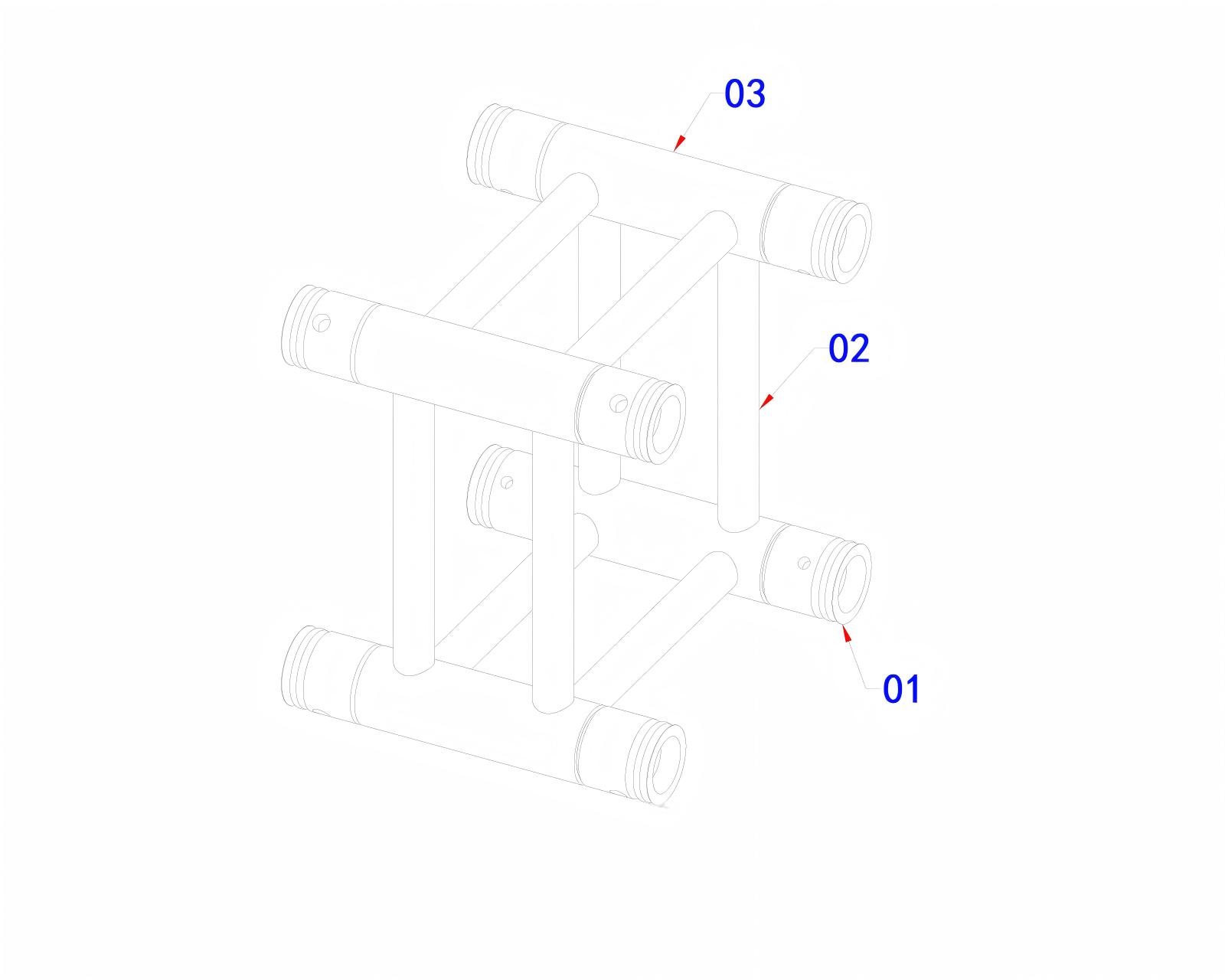

CS290-0.3
290 mm
Épaisseur de paroi Ø50mm × 3mm
Connexion par broche
0,3 m
Alliage d"aluminium
CS290-0.6
290 mm
Épaisseur de paroi Ø50mm × 3mm
Connexion par broche
0,6 m
Alliage d"aluminium
CS290-0.8
290 mm
Épaisseur de paroi Ø50mm × 3mm
Connexion par broche
0,8 m
Alliage d"aluminium
Application
Structures de toit et d"auvent extérieurs
Le CS290 peut être utilisé comme composant structurel pour :
Le CS290 est principalement utilisé pour les structures d"éclairage professionnelles, les systèmes de toiture extérieure, les structures d"auvent et les cadres d"événements temporaires.
2. Quelle est la spécification de la ferme CS290 ?
Le CS290 est doté d'un profil de boîte de 290 mm utilisant des tubes en aluminium de 50 mm de diamètre et une épaisseur de paroi de 2 mm..
3. Quel système de connexion le CS290 utilise-t-il ?
Le CS290 utilise un système de connexion à broche spigot , permettant une installation et un démontage rapides.
4. Quelles longueurs sont disponibles pour le CS290 ?
Les longueurs standards incluent :
0,3 m ;
0,6 m ;
0,8 m.
Des longueurs personnalisées peuvent également être fabriquées selon les exigences du projet.
5. Le CS290 peut-il être utilisé pour les structures de toit extérieures ?
Oui. Le CS290 est couramment utilisé pour les structures extérieures de toit et d’auvent. L"application finale doit tenir compte de la portée, des conditions de charge et des exigences environnementales.
Avis de conception
Les dessins représentent les configurations standard de fermes de boîte à emboîtement en aluminium CS290..
Les performances structurelles réelles dépendent de la conception complète du système, de la méthode de connexion, des conditions de charge, de l"environnement d"installation et des exigences techniques.
Pour les grandes structures extérieures, une évaluation structurelle professionnelle est recommandée en fonction des conditions du projet.
il s'agit d'une scène de taille entière de 6,1 x 4,88 m (20 x 16 pieds) pour les performances en extérieur. Il s'agit d'une scène modulaire portable en aluminium ; sa seule pièce est une scène de 4x4 pieds.
nous proposons ici différentes options de hauteur avec des prix à vérifier
Améliorez vos événements avec notre système de scène portable professionnel de 7,32 mx 1,22 m 24x4 pieds. Dotée d'une plate-forme modulaire de 4 x 4 pieds et de hauteurs réglables de 0,4 m à 2 m, cette piste en aluminium robuste est parfaite pour les concerts en plein air, les défilés de mode et les événements d'entreprise. Durable, résistant aux intempéries et facile à assembler.
Les dimensions totales de la scène de passerelle réglable extérieure sont de 20 pieds de long et 4 pieds de large, 6,1x1,22m, chaque scène mesure 4x4 pieds, avec 2 escaliers
il s'agit d'une scène mobile en treillis de 4x4 pieds pour spectacle en plein air, les dimensions totales sont de 10,98x3,66 m 36x12 pieds avec 2 escaliers
Une scène événementielle en acier ringlock ring lock est un type de système de mise en scène modulaire couramment utilisé pour les événements, les concerts, les spectacles et les expositions. Il est conçu pour fournir une plate-forme robuste et polyvalente pour les artistes, les haut-parleurs et l'équipement.
les dimensions totales sont de 56'x 28'ft (17,08x8,54m) avec 2 escaliers, hauteur 24'-48'(0,8-1,2m)
Plate-forme de scène Ringlock en acier pour événements en plein air, échafaudage mobile, scène en treillis Ringlock pour grand concert 80x40 pieds (24.4x12.2m)
avec 2 marches réglables de 1,2 m de haut
Cadre de scène en acier, scène de mariage en T, performance extérieure, montage rapide, scène ringlock, scène assemblable
Étape d'échafaudage de couche en acier avec plate-forme en aluminium: Taille: 9 (l9,76m) * W (6,1 m) Matériel de scène: alliage d'aluminium 6061-T6 / Plywood Dimensions: 1,22 m * 2,44m Hauteur : 0,6 m à 1,1 m réglable Poids : 45-85 kg Épaisseur du tube principal : 50*3 mm ; Épaisseur du tube de vice: 40 * 2 mm Épaisseur du tube de l'entrepôt: 20 * 2 mm Capacité de poids : 500 kg Couleur: noir
Scène Ringlock en acier de haute résistance pour grand événement 10x8m 0.6-1m avec 2 escaliers de scène en aluminium réglables
il s'agit d'une scène en acier à capacité de chargement robuste, elle est étanche et antidérapante pour les concerts en extérieur et en intérieur.
Élevez votre production avec notre scène Ringlock en acier haute résistance de 10 x 8 m, une solution robuste pour une grande capacité solutions pour scènes de concerts et d'événements. Dotée d'un revêtement en bois imperméable et antidérapant et d'un cadre en acier galvanisé renforcé, cette plate-forme de 80 m² est conçue pour une stabilité maximale à des hauteurs de 0,6 à 1 m, ce qui la rend idéale pour une utilisation rigoureuse en intérieur et en extérieur.
Les scènes en treillis ringlock pour échafaudages en acier combinent la polyvalence des systèmes d'échafaudage ringlock avec des structures en treillis pour créer une configuration de scène robuste et flexible pour divers événements. les dimensions totales sont de 12,2 x 8,54 m, nous avons le choix entre plusieurs options.
Il s'agit de notre nouvelle plate-forme de scène Ringlock extérieure en aluminium inventée avec système de fermes Ringlock en acier, les tailles totales sont de 12 x 10 m, chaque panneau mesure 2 x 1 m, la hauteur standard est de 2 m, avec des pieds réglables, il peut atteindre 2,16 m. nous avons équipé 2 escaliers en aluminium pour un accès facile.
Scène pliante Scène portative pliante en aluminium 4x8ft-H0.41-0.61m
Scène pliante en aluminium de 4x8 pieds (1,22x2,44 m) avec une hauteur de 0,41 à 0,61 m. Portable, sur roulettes, facile à installer et à ranger, idéal pour les hôtels, les événements et les mises en scène temporaires.
Scène pliante mobile en aluminium à vendre 1,83*2,44 m
Scène mobile pliante en aluminium 1,83x2,44m avec roulettes pour une installation rapide. Portable, durable et idéal pour les événements, les écoles et les solutions de mise en scène temporaire.
Scène pliante portative mobile en aluminium 1,22 * 2,44 m
Scène pliable portable en aluminium 1,22x2,44m pour événements, écoles et spectacles. Solution de scène modulaire légère, à installation rapide et à transport facile.
Activités d'hôtel Réunions de spectacle Cérémonie de mariage en acier réglable Scène mobile pliante en acier pour jardin d'enfants 1,83x2,44 m 6x8 pieds
hauteur0,4-0,6 m ; 0,6-0,8 m
Scène mobile pliante en acier 1,83x2,44 m avec hauteur réglable (0,4 à 0,8 m). Durable, portable et idéal pour les hôtels, les mariages, les écoles et les événements de performance.
Fer et acier pliant carré rouge extérieur en aluminium portable Hauteur de la scène : 04-0,6 m ou 0,6-0,8 m tailles : 1,22 x 2,44 m
Scène portative pliante en acier 1,22x2,44m avec hauteur et roulettes réglables. Capacité de charge élevée (850 kg/m²), durable et idéale pour les événements, mariages, concerts et scènes extérieures.
le système de fermes d'échafaudage ringlock mesure 2 x 2 m par bloc, la plate-forme de scène mesure 2 x 1 m
cette scène sur mesure de 16m de long et 10m de large avec 2 m de hauteur 2 escaliers
Scène événementielle professionnelle ringlock 16x10m avec système d'échafaudage modulaire ringlock, plate-forme de scène en aluminium et escaliers intégrés. Solution de scène temporaire robuste pour les concerts, les événements et les productions en extérieur.
il s'agit d'une plate-forme de scène de concert portable en aluminium de 4x8 pieds, les dimensions totales sont de 56x28 pieds (17,08x8,54 m) avec 2 escaliers
nous avons plusieurs options de hauteurs que le client peut choisir.
Plateforme de scène de mariage en acrylique Cette scène est faite d'acrylique transparent et d'aluminium et constitue une option plus abordable que la scène en verre. C'est toujours un choix élégant et moderne pour les mariages. les dimensions totales sont de 14,64 x 3,66 m et les hauteurs sont différentes, nous proposons plusieurs options.
Les garde-corps en aluminium pour scène rapide sont probablement utilisés pour assurer la sécurité et la protection des artistes ou des participants sur les scènes, les plates-formes ou les zones surélevées.
il s'agit de notre scène d'échafaudage Ringlock en acier de conception personnalisée avec plate-forme en aluminium de 2x1 m, ses dimensions totales sont de 8x6 m, hauteur 1,5 m de haut avec 2 escaliers
Immense scène de concert extérieure professionnelle de 20 mx 18 m dotée d'un système de support de fermes Ringlock en acier à haute stabilité. Construite avec des plateaux modulaires en contreplaqué à cadre en aluminium de 2 x 1 m et comprenant deux escaliers, cette plate-forme robuste est conçue pour les festivals à l'échelle du stade et les productions en tournée.

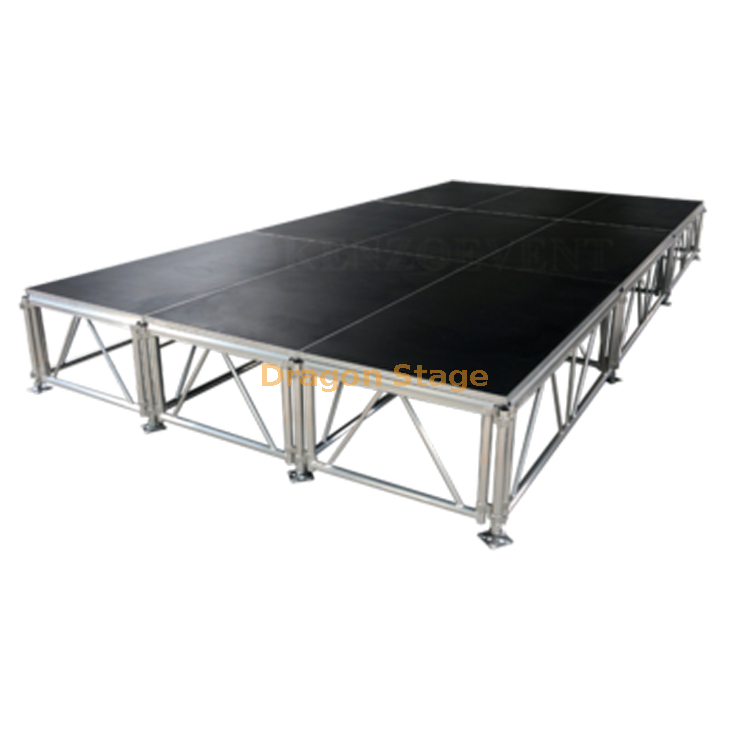

nous pouvons produire sur mesure une scène de 4 x 2 m au total avec une plate-forme de scène modulaire de 2 x 1 m avec une hauteur de 0,8 à 1,2 m et 2 escaliers.
