Ferme en aluminium boulonnée à tube rond BS400 avec structures de forme incurvée et personnalisée
Référence du fichier de dessin
Index des dessins
Index des dessins
Configuration
Type de structure
3599

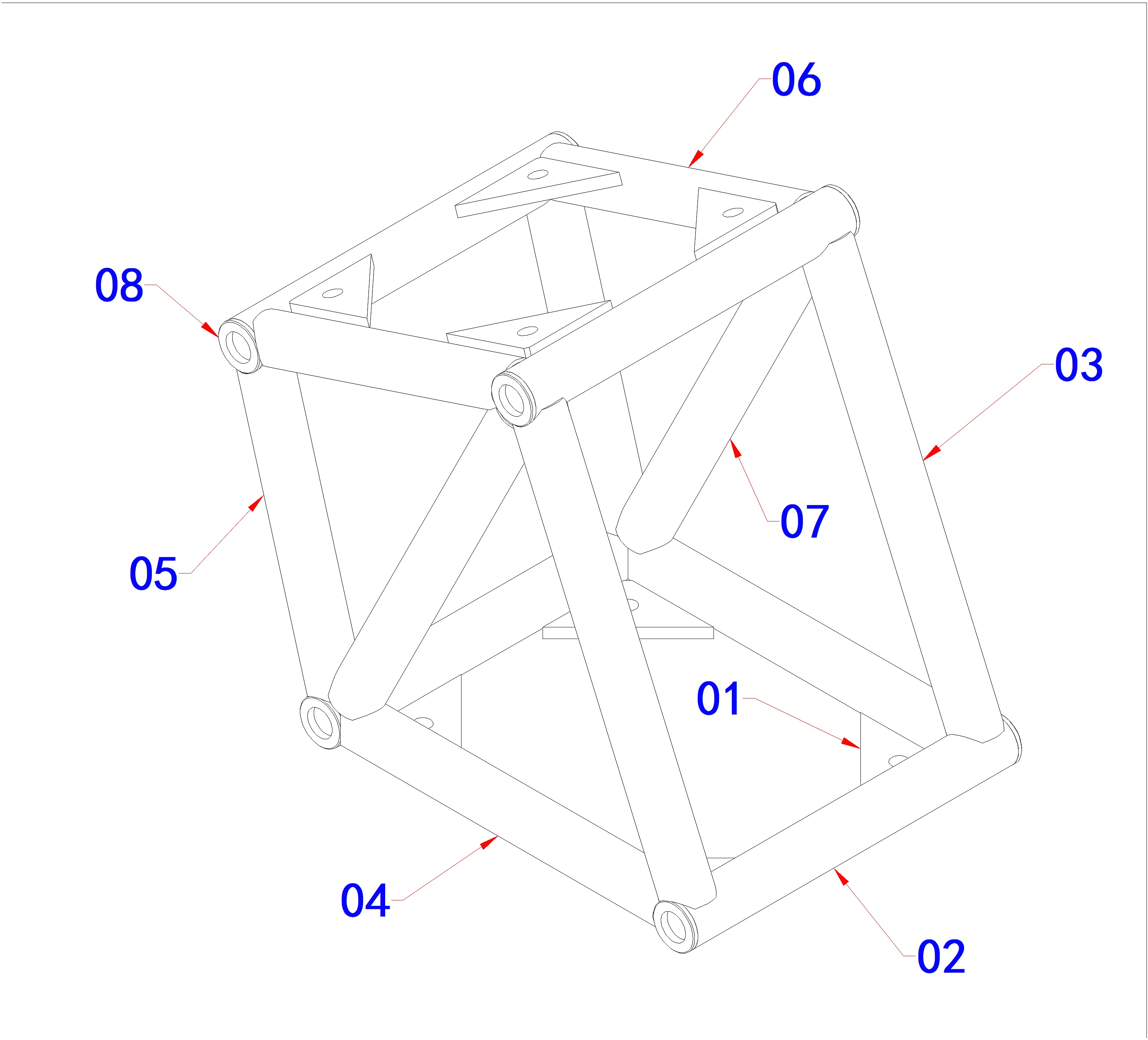

Ferme connectée par boulons d"angle à quatre voies BS400
Structure de coin personnalisée
3651-A

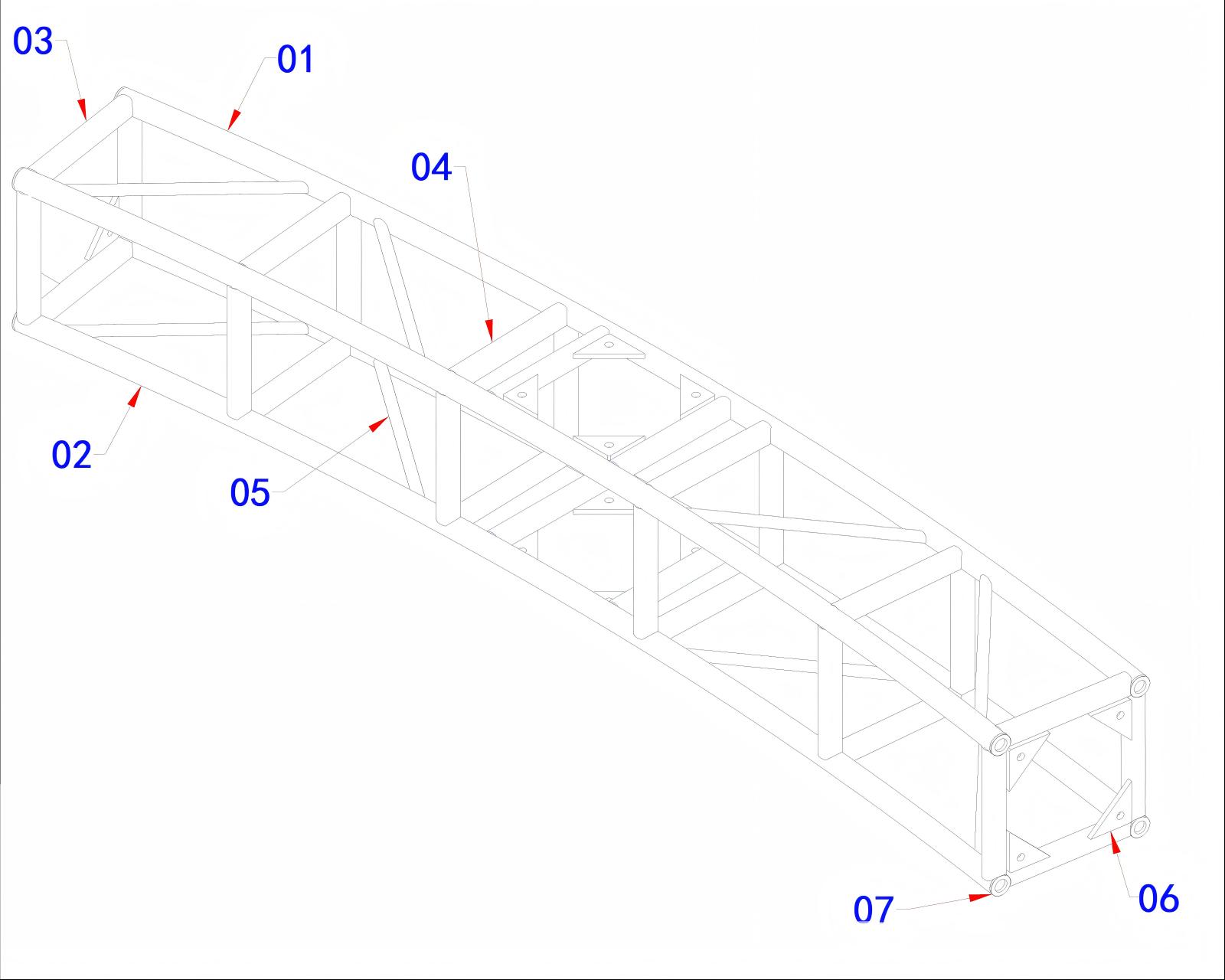

Ferme connectée à boulons carrés incurvés BS400
Structure de ferme d"éclairage incurvée
3651-B
Ferme connectée par boulons de forme personnalisée BS400
Structure en treillis de forme spéciale
3748

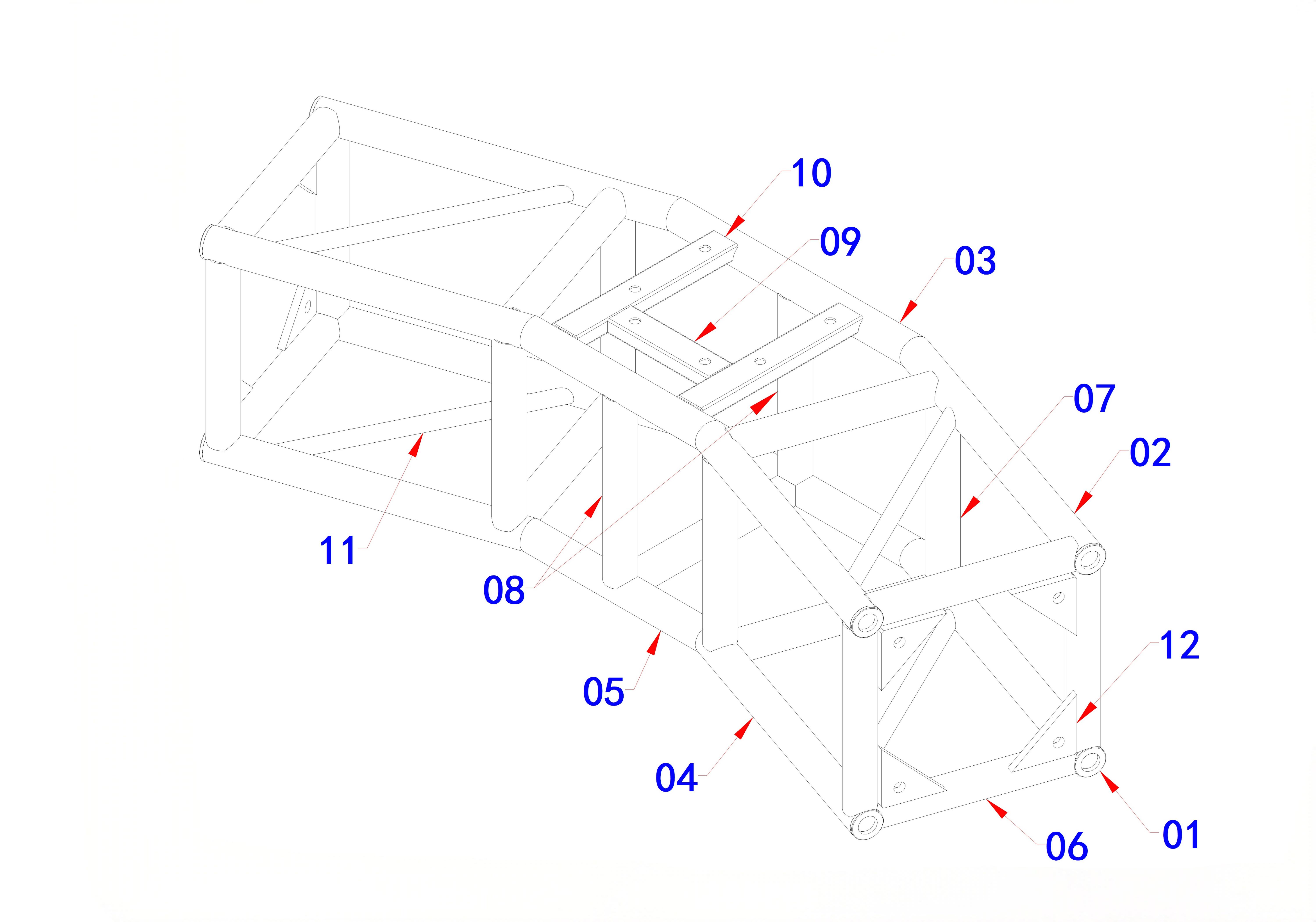

Ferme connectée par boulon d"angle personnalisée BS400
Structure de tournage personnalisée
4233

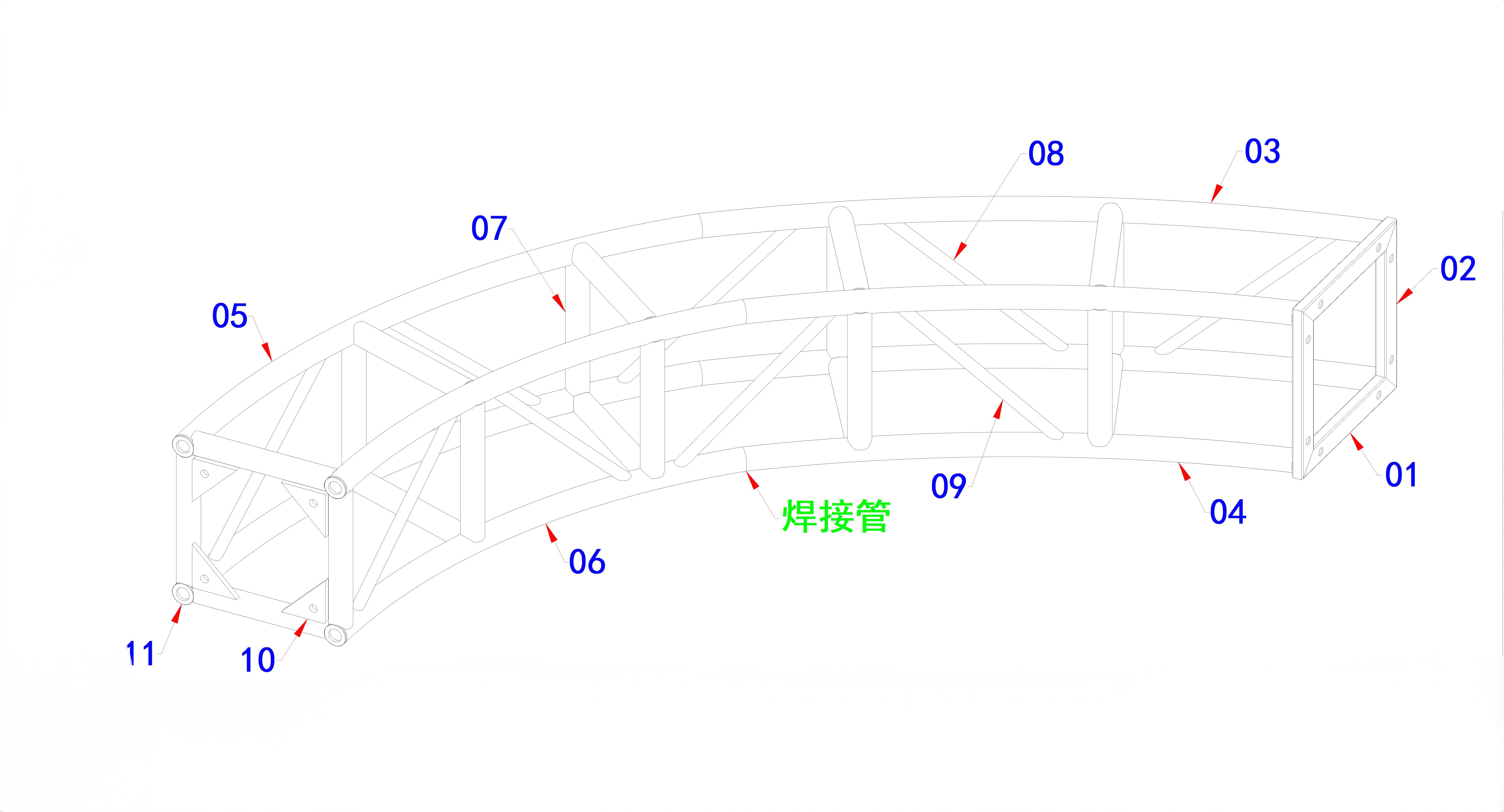

Treillis boulonné personnalisé de forme incurvée et irrégulière BS400
Structure à géométrie incurvée et spéciale
Informations sur le dessin
Article
Détails
Série de dessins
Ferme en aluminium à tube rond incurvé et personnalisé BS400 connecté par boulons
Type de structure
Botte en aluminium incurvée/botte de forme personnalisée/structure d"éclairage mécanique
Application
Ferme d"éclairage incurvée d"intérieur, structure mécanique de barre, structures de divertissement personnalisées
Coupe transversale
Largeur 400 mm × Hauteur 400 mm
Tube principal
Tube rond en aluminium de 50 mm
Longueur / Forme
Longueurs personnalisées, sections courbes et structures géométriques spéciales
Environnement
Applications principalement intérieures (bars, lieux de divertissement, installations d"éclairage)
Matériel
Alliage d"aluminium
Système de connexion
Connexion par boulon
Type de dessin
Dessin CAO 2D
Objectif de conception
Structures d"éclairage incurvées personnalisées, cadres d"éclairage de barre, composants de fermes mécaniques et structures en aluminium de forme spéciale
Produits connexes
Ferme d"éclairage incurvée, structures de fermes en aluminium personnalisées
Aperçu des fermes de forme incurvée et personnalisée BS400
Le système de fermes en aluminium courbées et de forme personnalisée BS400 est développé pour les projets nécessitant une géométrie spéciale, tels que les structures d'éclairage incurvées, les installations de lieux de divertissement et les cadres mécaniques personnalisés..
Basé sur le profil de ferme carrée standard de 400 mm × 400 mm , le système utilise des cordes principales en tube rond en aluminium de 50 mm combinées à des joints reliés par boulons pour obtenir des dispositions structurelles flexibles.
Par rapport aux sections de fermes droites standard, les structures BS400 courbes et irrégulières offrent une plus grande flexibilité de conception pour :
Conceptions d"éclairage de bar ;
Décoration de lieux de divertissement ;
Structures de scène personnalisées ;
Cadres de support mécanique spéciaux.
Principales caractéristiques
Conception incurvée personnalisée
Le système BS400 peut être fabriqué en :
Structures en arc de cercle ;
Anneaux d"éclairage incurvés ;
Connexions d"angle spéciales ;
Cadres décoratifs irréguliers.
La conception incurvée permet aux concepteurs de créer des effets visuels uniques tout en conservant la structure modulaire en treillis.
Système de connexion par boulon
La structure reliée par boulons offre :
Transport facile ;
Installation simple ;
Composants réutilisables ;
Modification flexible du projet.
Cela le rend adapté aux structures événementielles temporaires et aux applications de divertissement personnalisées.
Fabrication de formes spéciales
Outre les sections droites standard, le BS400 peut être personnalisé en :
Structures d"angle à quatre voies ;
Sections courbes ;
Structures multi-angles ;
Cadres géométriques spéciaux.
Composants structurels
Composant
Description
Accords principaux
Tubes ronds en aluminium de 50 mm formant le cadre structurel principal
Membres verticaux
Conserver la géométrie des fermes carrées
Contreventement diagonal
Améliorer la stabilité structurelle
Sections courbes
Cintrage personnalisé ou structure incurvée segmentée
Plaques de connexion
Fournir des positions de fixation personnalisées
Joints de boulons
Autoriser l"assemblage structurel détachable
Configuration de dessin disponible
Index des dessins
Configuration
Taille des sections
Tube principal
Type de connexion
3599
Ferme d"angle à quatre voies BS400
400 mm × 400 mm
Tube rond en aluminium de 50 mm
Connexion par boulon
3651-A
Ferme carrée incurvée BS400
400 mm × 400 mm
Tube rond en aluminium de 50 mm
Connexion par boulon
3651-B
Ferme de forme personnalisée BS400
400 mm × 400 mm
Tube rond en aluminium de 50 mm
Connexion par boulon
3748
Ferme de coin tournante personnalisée BS400
400 mm × 400 mm
Tube rond en aluminium de 50 mm
Connexion par boulon
4233
Ferme de forme spéciale incurvée BS400
400 mm × 400 mm
Tube rond en aluminium de 50 mm
Connexion par boulon
Application
Structures de fermes d"éclairage incurvées
La ferme incurvée BS400 est couramment utilisée pour :
La ferme incurvée BS400 adopte un système de connexion par boulon mécanique.
Avantages :
Assemblage flexible
Différentes sections courbes et droites peuvent être combinées selon les exigences du projet.
Transport facile
La structure peut être divisée en sections plus petites pour la logistique.
Conception réutilisable
Les composants peuvent être réutilisés pour différentes installations personnalisées.
Considérations techniques
Les performances structurelles des fermes courbes et de forme spéciale dépendent de :
Géométrie globale ;
Rayon de courbure ;
Longueur de travée ;
Chargement de l"équipement ;
Méthode d"installation ;
Détails de connexion.
Pour les structures transportant des équipements lourds ou nécessitant une installation extérieure, une vérification technique supplémentaire est recommandée.
La ferme incurvée BS400 est principalement utilisée pour les structures d"éclairage personnalisées, les installations de bars, les lieux de divertissement et les cadres en aluminium de forme spéciale.
2. La ferme BS400 peut-elle être fabriquée dans des formes courbes ?
Oui. Le BS400 peut être personnalisé en sections courbes, structures d"angle et formes irrégulières selon les exigences de conception du projet.
3. Quelle est la taille de la ferme incurvée BS400 ?
Le profil standard BS400 mesure 400 mm × 400 mm et utilise des cordes principales en tube rond en aluminium de 50 mm..
4. Quel système de connexion la ferme incurvée BS400 utilise-t-elle ?
La ferme incurvée BS400 utilise un système boulonné, permettant un assemblage, un démontage et un transport faciles.
5. La ferme personnalisée BS400 peut-elle être utilisée à l’extérieur ?
Certaines structures personnalisées BS400 peuvent être utilisées à l"extérieur, mais les applications extérieures nécessitent de prendre en compte les charges environnementales, les conditions de vent et les exigences techniques.
Avis de conception
Les dessins représentent les concepts de fermes en aluminium courbées et personnalisées standard BS400.
Les dimensions de production réelles, les détails de connexion et les exigences structurelles doivent être confirmés en fonction de chaque application de projet.
Le BS400 offre une solution flexible aux concepteurs d’éclairage professionnels, aux lieux de divertissement et aux applications structurelles en aluminium personnalisées.
