Plaque d"extrémité de tube rond BS200, ferme triangulaire en aluminium reliée par boulon
Référence du fichier de dessin
Index des dessins
Index des dessins
Configuration
Longueur
4020

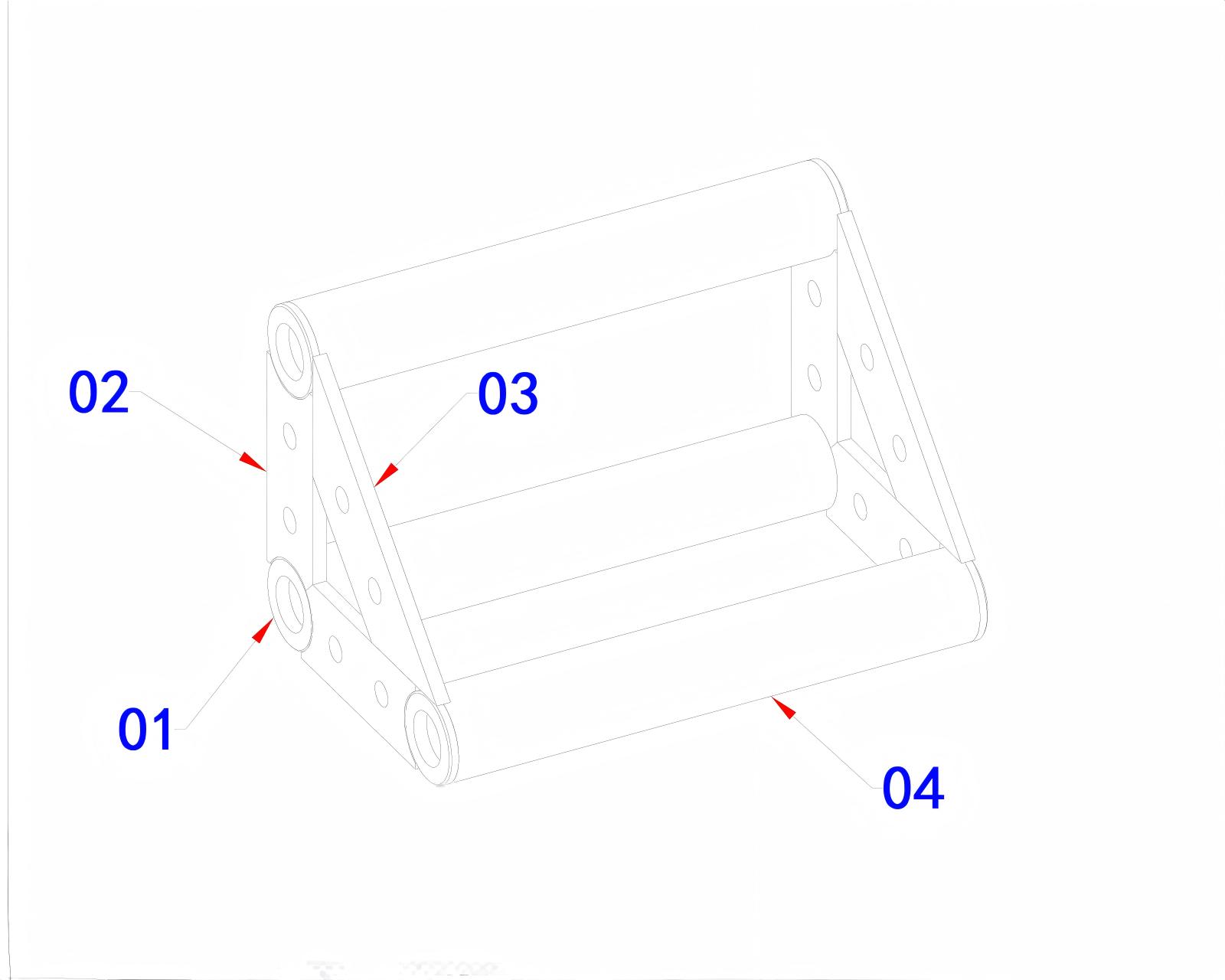

Ferme triangulaire reliée par boulons BS200 × 200
0,31m
4020

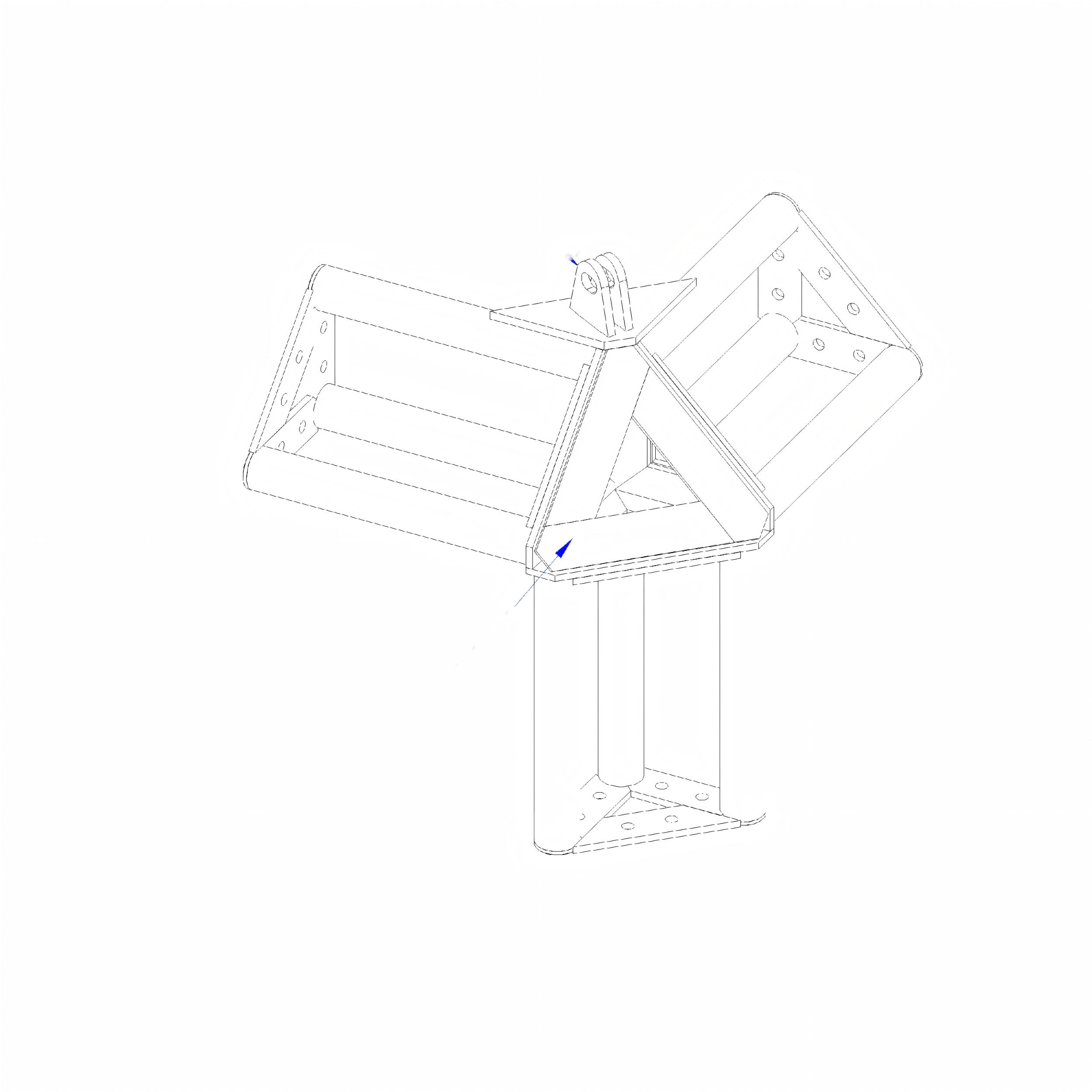

Coin à 90° de la ferme triangulaire BS200×200 connectée par boulons
0,35m
4020

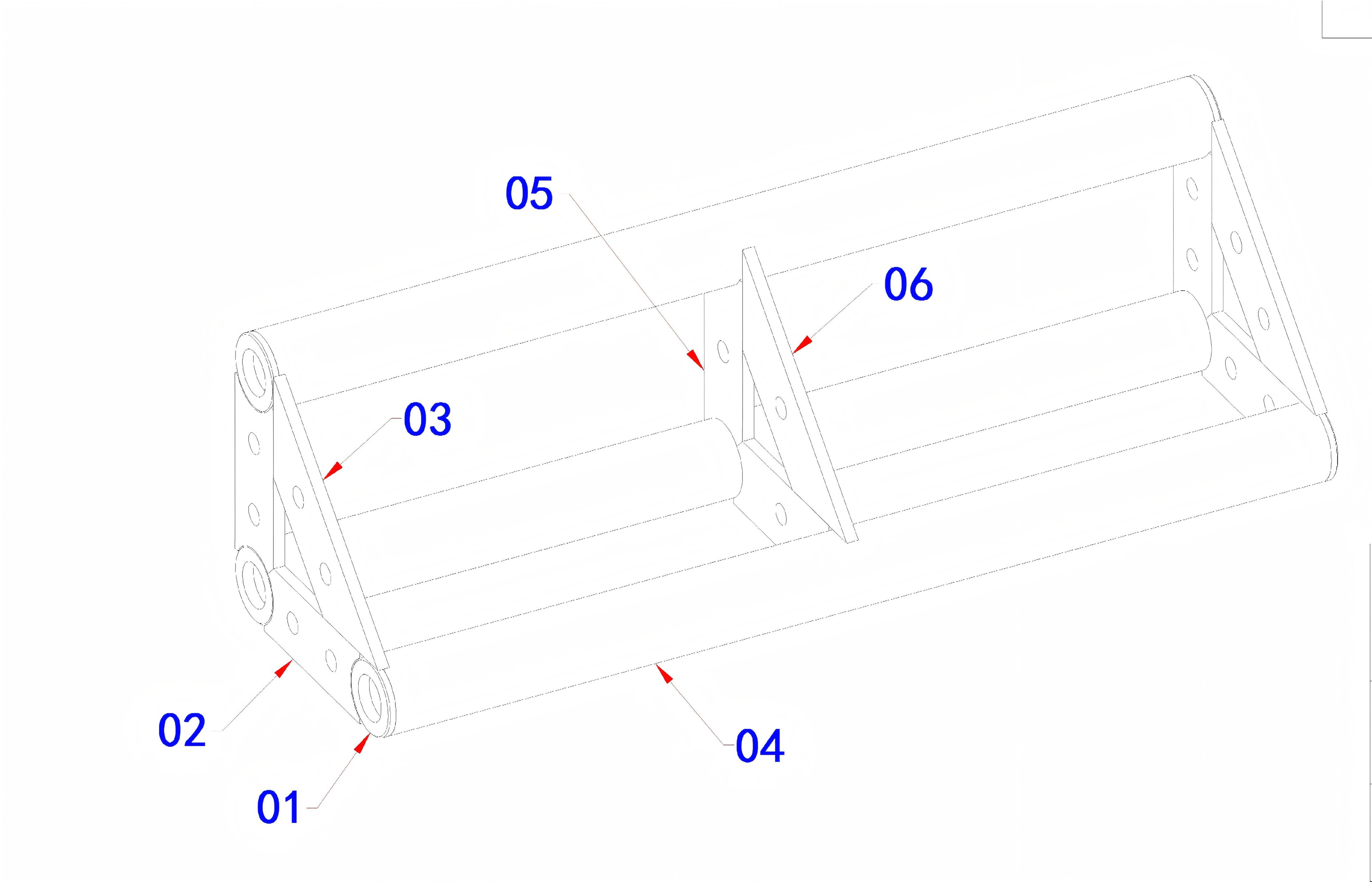

Ferme triangulaire reliée par boulons BS200 × 200
0,65m
Informations sur le dessin
Article
Détails
Série de dessins
Plaque d"extrémité de tube rond BS200, ferme triangulaire en aluminium reliée par boulon
Type de structure
Structure extérieure de botte de tente/cadre en aluminium léger
Application
Structures de tentes extérieures, petites charpentes de toit, structures de support légères
Coupe transversale
Largeur 200 mm × Hauteur 200 mm
Tube principal
Tube rond en aluminium de 50 mm
Options de longueur
0,31 m / 0,35 m (coin 90°) / 0,65 m
Environnement
Applications de fermes de tente extérieure
Matériel
Alliage d"aluminium
Système de connexion
Connexion par boulons avec plaques d"extrémité
Type de dessin
Dessin CAO 2D
Objectif de conception
Composants structurels de tente extérieure et systèmes de cadre en aluminium léger
Produits connexes
Systèmes de fermes d"éclairage standard et structures de fermes de toit extérieures
Présentation de la ferme triangulaire à boulons BS200
Le système de fermes triangulaires en aluminium à boulons BS200 est une solution structurelle compacte et légère conçue pour les structures de tentes extérieures et les applications de charpente en aluminium à petite échelle.
La ferme adopte une conception en tube rond de 50 mm avec des connexions par boulons de plaque d'extrémité , offrant une structure modulaire facile à assembler, à transporter et à réutiliser.
Avec un profil triangulaire de 200 mm × 200 mm , ce système convient pour :
Armatures de tentes extérieures ;
Petites structures de support de toit ;
Structures décoratives en aluminium;
Structures événementielles légères.
Principales caractéristiques
Structure triangulaire compacte
La configuration triangulaire offre :
Bonne stabilité structurelle ;
Conception légère ;
Utilisation efficace des matériaux ;
Géométrie adaptée aux structures de toit et d"auvent.
Système de connexion par boulon
La conception de connexion par plaque d"extrémité permet :
Installation rapide ;
Démontage facile ;
Transport pratique ;
Combinaison structurelle flexible.
Construction en alliage d"aluminium
La structure en aluminium offre :
Manipulation légère ;
Résistance à la corrosion ;
Bonne apparence ;
Aptitude aux applications extérieures temporaires.
Composants structurels
Composant
Description
Accords principaux
Tubes ronds en aluminium de 50 mm formant le cadre triangulaire
Contreventement diagonal
Améliore la stabilité structurelle et la répartition des charges
Plaques d"extrémité
Fournir des points de connexion de boulons modulaires
Sections d"angle
Permet une installation à angle spécial telle que des structures tournantes à 90°
Système de boulon
Permet le montage et le démontage
Spécifications de longueur disponibles
Modèle
Coupe transversale
Longueur
Tube principal
Connexion
BT20-0.31
200 mm × 200 mm
0,31m
Tube rond en aluminium de 50 mm
Connexion par boulon
BT20-0.35 Coin
200 mm × 200 mm
0,35m
Tube rond en aluminium de 50 mm
Connexion par boulon
BT20-0.65
200 mm × 200 mm
0,65m
Tube rond en aluminium de 50 mm
Connexion par boulon
Des dimensions personnalisées sont disponibles selon les exigences du projet.
Application
Structures de tentes extérieures
La ferme triangulaire BS200 est couramment utilisée pour :
charpentes de toit de tentes;
Petites structures de canopée ;
Cadres de support pour les événements en plein air ;
1. À quoi sert la ferme triangulaire en aluminium BS200 ?
La ferme triangulaire en aluminium BS200 est principalement utilisée pour les structures de tentes extérieures, les charpentes de toit légères et les systèmes structurels pour petits événements.
2. Quelle est la taille de la ferme BS200 ?
La taille standard du profil triangulaire est d'environ 200 mm × 200 mm , utilisant un tube rond en aluminium de 50 mm comme élément structurel principal.
3. Quelles longueurs sont disponibles pour la ferme BS200 ?
Les longueurs standards incluent :
0,31 m ;
Section d"angle à 90° de 0,35 m ;
0,65m.
Des longueurs personnalisées sont disponibles.
4. Quel système de connexion le BS200 utilise-t-il ?
Le BS200 utilise un système de connexion par boulons de plaque d"extrémité, permettant un montage et un démontage rapides.
5. La ferme BS200 peut-elle être utilisée à l’extérieur ?
Oui. Le BS200 convient aux tentes extérieures et aux structures d"auvent. Cependant, les applications extérieures doivent tenir compte des charges de vent, des matériaux de revêtement et des conditions d"installation.
Avis de conception
Les dessins montrent les configurations de fermes en aluminium à boulons triangulaires standard BS200.
La sélection finale de la structure doit être confirmée en fonction des exigences du projet, des conditions environnementales et des considérations techniques.
