Système de ferme à écran LED portable 14x6x6m avec palans à chaîne manuels

poids d"emballage: 990 kg

volume d"emballage: 10cbm

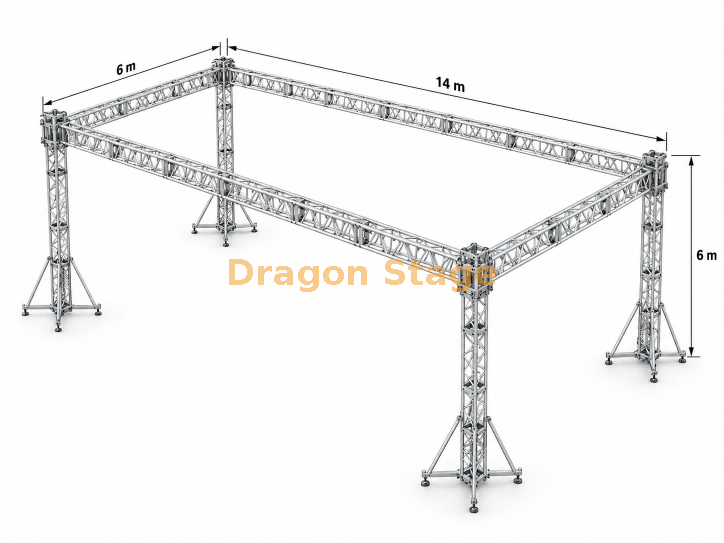

Le système de fermes d"écran LED portables DragonStage 14 mx 6 m x 6 m est une solution de fermes de support au sol portable développée pour les clients qui ont besoin d"accrocher un grand écran LED dans un environnement événementiel temporaire.

Selon la demande du client, la taille globale de la structure est :

• 14 mètres de large

• 6 mètres de haut

• 6 mètres de profondeur

La taille d"écran cible est :

• 12 mètres de large

• 4 mètres de haut

Le client a également indiqué un poids estimé de l"écran LED d"environ :

• 1700 kg

Ce produit est conçu comme une solution de ferme portable complète similaire dans son concept à l"image de référence, comprenant le cadre principal de ferme en aluminium, les tours de support, les sections de support de base, les composants de renfort, la disposition des poutres supérieures et les palans à chaîne manuels pour soulever ou positionner l"écran LED.

Pour les acheteurs qui comparent les systèmes de fermes événementielles, vous pouvez également consulter notre page Solution d'ingénierie pour des références de projets plus larges et des idées de systèmes.

Qu"est-ce que ce produit

Ce produit est essentiellement une structure suspendue d'écran LED portable en aluminium.

Il convient aux clients qui ont besoin de :

• une structure de support d"affichage à LED temporaire

• un cadre en treillis pour les événements, les promotions extérieures, les zones de visualisation sportive, les expositions ou les visuels latéraux des concerts

• une solution autonome qui peut être assemblée et démontée plus facilement que les structures permanentes

• un système qui peut fonctionner avec des palans manuels à chaîne pour le levage et le positionnement de l"écran

Contrairement à un simple cadre d'affichage plat, cette configuration comprend 6 mètres de profondeur , ce qui contribue à créer une disposition de support au sol plus stable et fournit de l'espace pour un agencement structurel approprié.

Pour les sujets de planification technique connexes, les clients peuvent également consulter les normes de sécurité, les contraintes techniques et la méthodologie d'installation pour les systèmes de scènes, de fermes et d'échafaudages modulaires..

Spécifications principales

Caractéristiques clés

Structure portable à usage événementiel
Ce système est destiné à un usage temporaire, ce qui le rend adapté aux sociétés événementielles, aux sociétés de location, aux événements sportifs, aux activités de visualisation publique, aux concerts, aux expositions et aux activations promotionnelles.

Conçue autour d'une exigence de grand écran LED
La structure est proposée autour d'une exigence client pour un écran LED de 12 mx 4 m avec un poids d'écran déclaré approximatif de 1 700 kg . Cela le rend adapté aux projets d’affichage grand format plutôt qu’à la simple signalisation de petite taille.

Compatible palan à chaîne manuel
Le client a spécifiquement demandé une solution incluant des palans à chaîne manuels . Cela rend la structure plus pratique lorsque les utilisateurs souhaitent soulever, positionner ou ajuster l'écran sans recourir à des palans électriques.

Format de support au sol
Le système n'est pas seulement un simple cadre rectangulaire. Il s'agit d'une structure en treillis au sol avec une profondeur, des tours et des éléments de support, ce qui la rend plus adaptée à une utilisation sur de grands écrans événementiels.

Fourniture d'accessoires personnalisés
Le système peut être discuté sous la forme d'un ensemble comprenant le corps principal de la ferme et les accessoires associés similaires à l'image de référence, en fonction de l'exigence finale confirmée.

Pour plus de références sur les applications liées aux événements, voir Applications d'événements de concert et Stage Sound..

Composants typiques du système

Un package typique pour ce type de projet peut inclure :

• Poutres principales horizontales

• Tours verticales en treillis

• Connexions d"angle supérieur / blocs de jonction

• Sections de base de soutènement

• Renforts ou stabilisateurs de stabilisation

• Palans manuels à chaîne

• Matériel de connexion tel que broches, clips, boulons ou embouts selon la série de fermes

• Accessoires d"installation associés requis pour la structure de base

La liste exacte des composants doit être confirmée selon :

• série de fermes réelles

• taille et disposition de l"armoire grillagée

• poids total réel de l"écran

• disposition des points de levage

• utilisation intérieure ou extérieure

• conditions d"installation locales

Applications typiques

Ce produit convient aux applications telles que :

• structures d"affichage à écran LED extérieures

• écrans de visualisation en direct d"événements sportifs

• support d"écran latéral de concert

• tenture murale à LED pour événements publics

• systèmes de fermes d"exposition et d"affichage d"événements

• structures de support d"écran de festival

• événements de branding et d"activation

• systèmes d"affichage visuel temporaire

Si le projet implique également un support audio ou des structures liées à la scène, les clients peuvent également se référer aux haut-parleurs Line Array typiques et à la solution d'ingénierie pour des idées connexes.

Pourquoi choisir ce type de solution de ferme

Un système de fermes à écran LED portable est souvent préféré car :

• il est plus facile à transporter qu"une structure civile fixe

• il peut être réutilisé pour plusieurs événements

• il est plus flexible pour les mises en page d"événements temporaires

• il peut être configuré autour de différentes tailles d"écran

• il permet de planifier la structure et l"écran comme un seul système coordonné

• les palans manuels peuvent rendre le processus de manipulation des écrans plus pratique dans certains projets

Ce type de produit est particulièrement utile pour les sociétés de location et les organisateurs d"événements qui ont besoin d"une solution reproductible.

Note technique importante

Les informations suivantes sont confirmées à partir de la demande du client :

• taille globale de la structure : 14 m de large x 6 m de haut x 6 m de profondeur

• taille de l"écran cible : 12 mx 4 m

• poids de l"écran cible : environ 1700 kg

• solution de ferme portable demandée

• palan manuel à chaîne demandé

• image de référence utilisée pour la direction générale de la configuration

Cependant, les éléments suivants ne sont pas automatiquement confirmés et ne doivent pas être présumés sans vérification du projet :

• charge de travail admissible du système de fermes

• indice de vent

• besoin de ballast

• exigence d"ancrage

• quantité exacte du palan

• positions exactes du palan

• série de fermes et taille de section exactes

• approbation technique

• approbation de conformité locale

• quantité finale d"accessoires

Ces éléments dépendent du projet réel et doivent être confirmés avant le devis final et la production.

Pour une lecture technique, voir Normes de sécurité et contraintes techniques.

Ce dont nous avons besoin avant le devis final

Pour rendre le devis plus précis, il est utile que le client puisse confirmer :

• taille exacte de l"armoire LED

• poids total exact de l"écran

• utilisation intérieure ou extérieure

• si l"écran est suspendu à l"avant ou soutenu par l"arrière

• type de connexion de ferme préféré

• si du ballast ou un ancrage au sol sera utilisé

• si des bannières latérales ou des panneaux décoratifs sont nécessaires

• quantité de levage ou arrangement de levage préféré

• pays d"installation et état du site

Ces informations permettent de transformer la présentation de référence en un devis de production plus précis.

FAQ

Ce système de fermes peut-il contenir un écran LED de 12 mx 4 m ?
Ce produit est en cours de discussion en fonction des exigences du client, mais la structure finale doit encore être confirmée en fonction de la disposition réelle de l'armoire LED, du poids total et des conditions d'installation.

La charge nominale du système de fermes est-elle de 1 700 kg ?
Non. Le chiffre de 1 700 kg correspond au poids approximatif de l'écran déclaré par le client et non à une évaluation structurelle publiée du système de fermes.

Les palans manuels à chaîne sont-ils inclus ?
Le client a demandé des palans à chaîne manuels et le système peut être proposé avec eux. La quantité exacte et la disposition doivent être confirmées.

Est-ce une solution portable ?
Oui. Ce produit est conçu comme une solution de ferme portable pour une utilisation événementielle temporaire.

Est-ce que cela peut être utilisé à l'extérieur ?
Il peut être utilisé pour des projets d'événements en plein air, mais la solution structurelle finale, les considérations liées au vent, le ballast, l'ancrage et les exigences de sécurité doivent être vérifiés en fonction du projet.

La taille peut-elle être personnalisée ?
Oui. La largeur, la hauteur, la profondeur et la disposition relative à l'écran peuvent être personnalisées en fonction des besoins du projet.

Est-ce que cela inclut l'écran LED lui-même ?
Normalement, ce produit fait référence à la structure de support en ferme et aux accessoires associés. L'écran LED est généralement cité séparément, sauf s'il est clairement inclus.

Les palans électriques peuvent-ils être utilisés à la place des palans manuels à chaîne ?
Cela peut être discuté comme une option personnalisée, en fonction des exigences du projet.
