Systèmes de fermes de toit extérieures, structures d"éclairage intérieures et extérieures
Matériel
Alliage d"aluminium
Système de connexion
Connexion par broche
Type de dessin
Dessin CAO 2D
Objectif de conception
Composants structurels pour systèmes de toiture extérieure et structures d"éclairage
Produits connexes
Systèmes de fermes d"éclairage standard et structures de toit extérieures
Présentation de la ferme de boîte à robinet CSG400
La ferme à caisson en aluminium CSG400 est un composant de ferme structurelle modulaire conçu pour les structures d'événements professionnels, les systèmes d'éclairage, les cadres d'auvent extérieur et les structures de toit temporaires.
Avec un profil carré de 400 mm, , des tubes ronds en aluminium de 50 mm de diamètre et une épaisseur de paroi de 2 mm , le CSG400 offre une solution structurelle solide et stable pour les applications nécessitant des dimensions structurelles plus grandes, une rigidité fiable et une installation flexible.
Le intégré système de connexion à goupille permet un assemblage rapide, un démontage pratique et une combinaison flexible de différentes longueurs de fermes en fonction des exigences du projet.
Comparé aux systèmes de fermes en caisson plus petits, le CSG400 offre une hauteur structurelle accrue et une résistance à la torsion améliorée, ce qui le rend adapté aux structures d"éclairage professionnelles, aux systèmes de toiture extérieure et aux structures événementielles temporaires.
Principales caractéristiques
1. Structure en treillis solide
Par rapport aux systèmes de fermes en échelle à une rangée, la conception des fermes en caisson offre :
Résistance à la torsion plus élevée ;
Meilleure rigidité globale ;
Stabilité structurelle améliorée ;
Répartition de la charge multidirectionnelle ;
Meilleures performances pour l’éclairage et les structures temporaires.
2. Construction légère en aluminium
La structure en alliage d"aluminium offre :
Rapport résistance/poids élevé ;
Transport et manutention faciles ;
Résistance à la corrosion pour les applications extérieures ;
Longue durée de vie avec un entretien approprié ;
Charge de travail d’installation réduite.
3. Connexion rapide par robinet
Le système de connexion par broches permet :
Montage et démontage rapides ;
Extension modulaire des systèmes de fermes ;
Temps d"installation réduit ;
Stockage et transport pratiques ;
Configuration flexible pour différentes configurations d"événements.
Composants structurels
Composant
Description
Accords principaux
Quatre tubes ronds en aluminium de 50 mm formant la structure du caisson primaire
Traverses
Tubes de liaison horizontaux conservant la géométrie des fermes
Contreventement diagonal
Tubes diagonaux internes améliorant la rigidité et la stabilité
Connecteur à broche
Système de connexion intégré entre les sections de ferme
Goupille de verrouillage
Composant de verrouillage mécanique pour un assemblage sécurisé
Spécifications disponibles
Modèle
Taille du profil
Spécification des tubes
Type de connexion
Longueur
Matériel

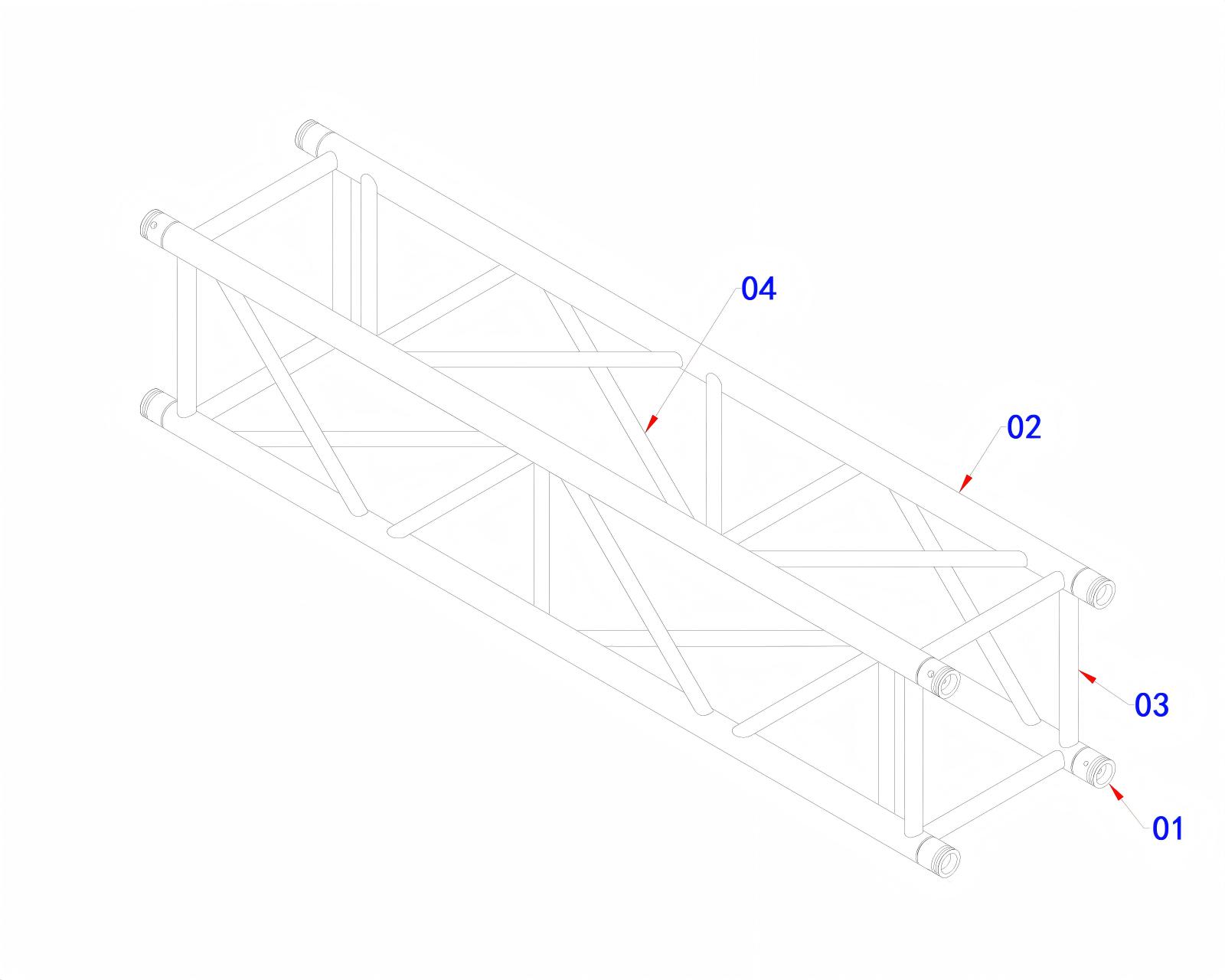

CSG400-1.8
400mm
Épaisseur de paroi Ø50mm × 2mm
Connexion par broche
1,8 m
Alliage d"aluminium

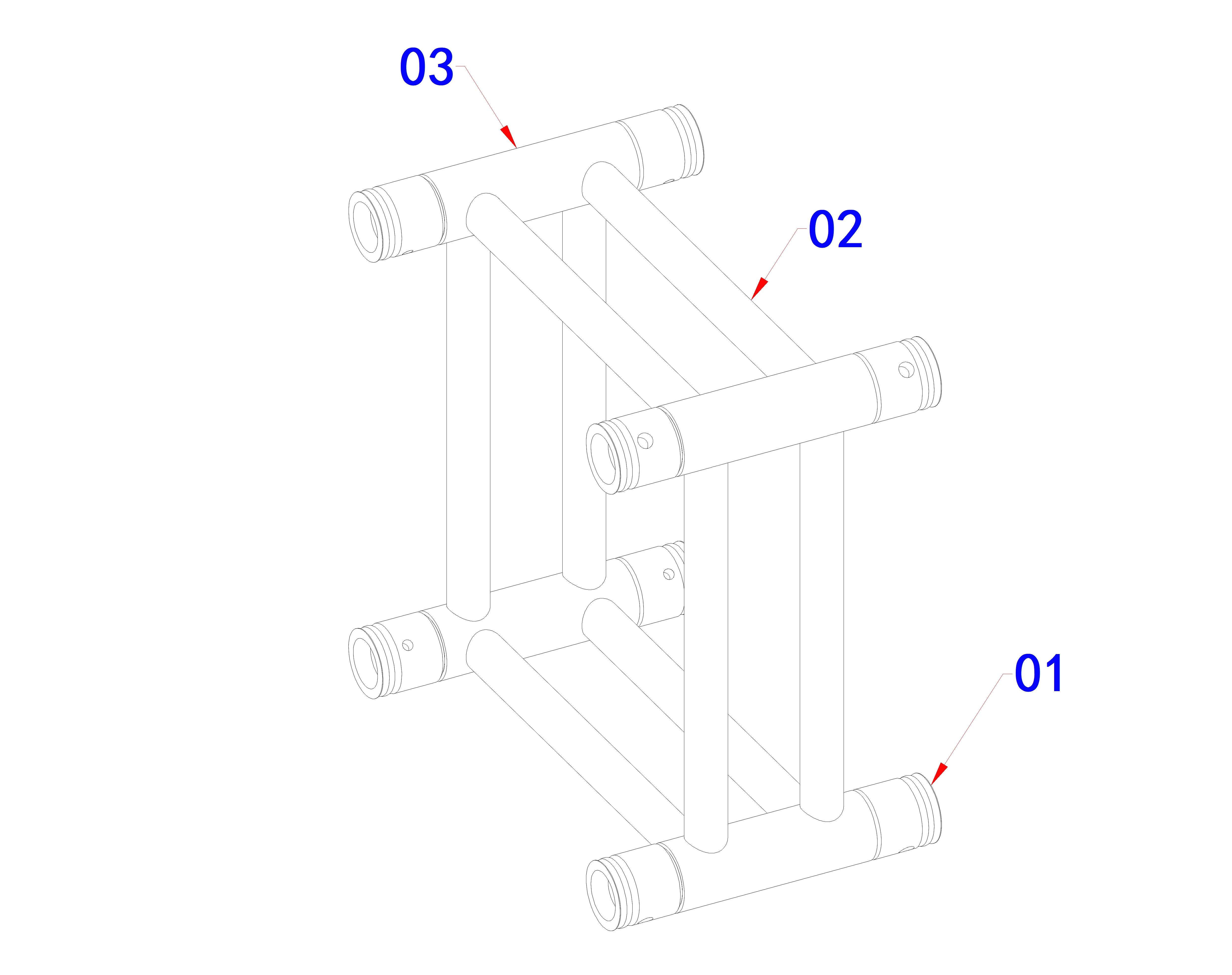

CSG400-0.25
400mm
Épaisseur de paroi Ø50mm × 2mm
Connexion par broche
0,25m
Alliage d"aluminium
Application
Structures de toit et d"auvent extérieurs
Le CSG400 peut être utilisé comme composant structurel pour :
Le CSG400 est principalement utilisé pour les structures d"éclairage professionnelles, les systèmes de toiture extérieure, les structures d"auvent et les cadres d"événements temporaires nécessitant une plus grande stabilité structurelle.
2. Quelle est la spécification de la ferme CSG400 ?
Le CSG400 présente un profil de boîte de 400 mm utilisant des tubes en aluminium de 50 mm de diamètre et une épaisseur de paroi de 2 mm..
3. Quel système de connexion le CSG400 utilise-t-il ?
Le CSG400 utilise un système de connexion à broche spigot , permettant une installation et un démontage rapides.
4. Quelles longueurs sont disponibles pour le CSG400 ?
Les longueurs standards actuelles incluent :
1,8 m ;
0,25m.
Des longueurs personnalisées peuvent également être fabriquées selon les exigences du projet.
5. Le CSG400 peut-il être utilisé pour les structures de toiture extérieures ?
Oui. Le CSG400 est couramment utilisé pour les structures extérieures de toit et d’auvent. L"application finale doit tenir compte de la portée, des conditions de charge et des exigences environnementales.
Avis de conception
Les dessins représentent les configurations standard de fermes de boîte à emboîtement en aluminium CSG400..
Les performances structurelles réelles dépendent de la conception complète du système, de la méthode de connexion, des conditions de charge, de l"environnement d"installation et des exigences techniques.
Pour les grandes structures extérieures, une évaluation structurelle professionnelle est recommandée en fonction des conditions du projet.
