Plaque d"extrémité de tube rond BS350, ferme triangulaire en aluminium reliée par boulon + ferme incurvée personnalisée
Référence du fichier de dessin
Index des dessins
Index des dessins
Configuration
Rayon / Longueur
3690
Ferme triangulaire incurvée personnalisée connectée à des boulons
3,057 millions de rands
3690
Ferme triangulaire incurvée personnalisée connectée à des boulons
7,412 millions de rands
3690

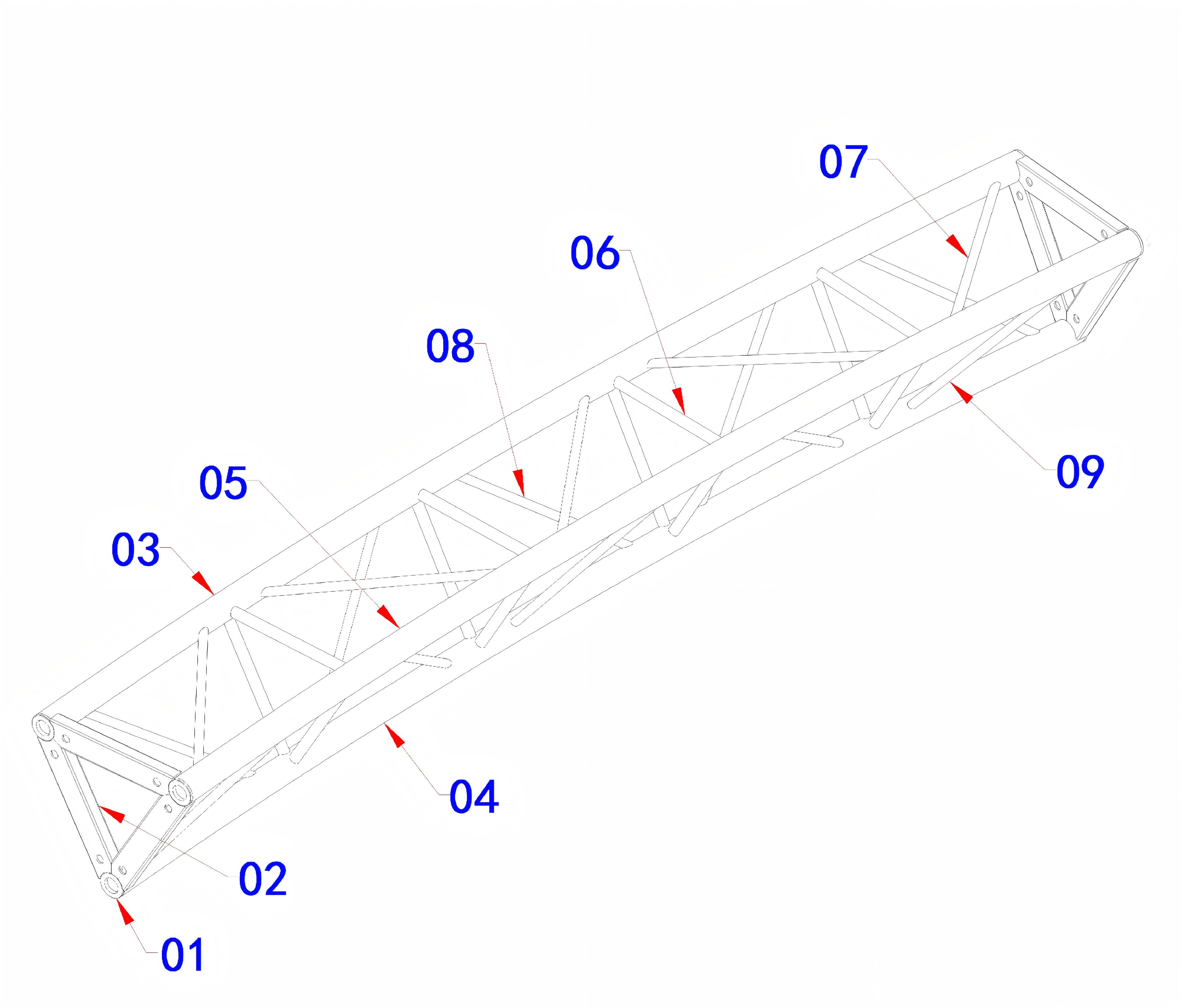

Ferme triangulaire incurvée personnalisée connectée à des boulons
12,269 millions de rands
3690

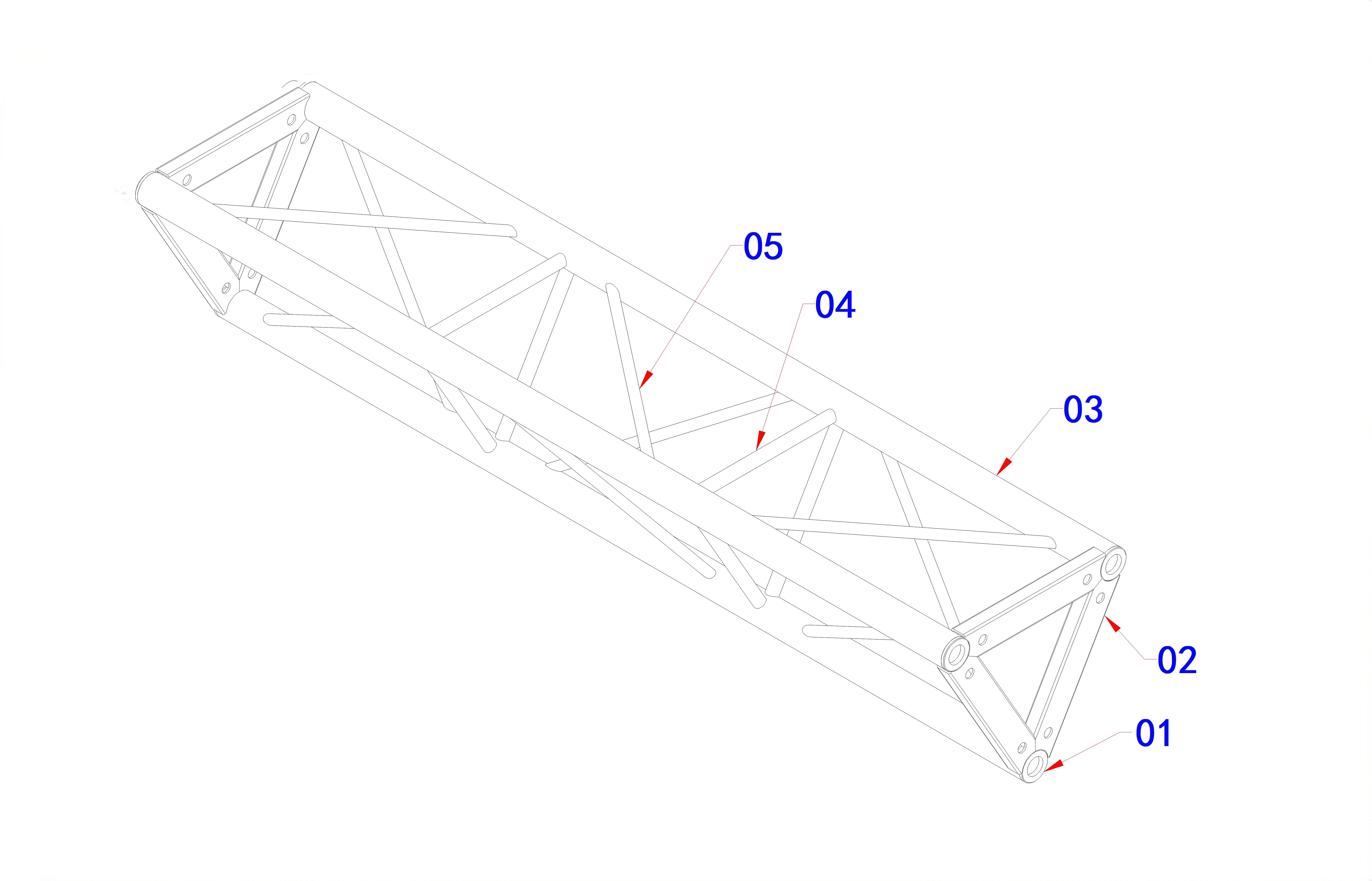

Ferme triangulaire personnalisée connectée par boulons
1.548m
3690

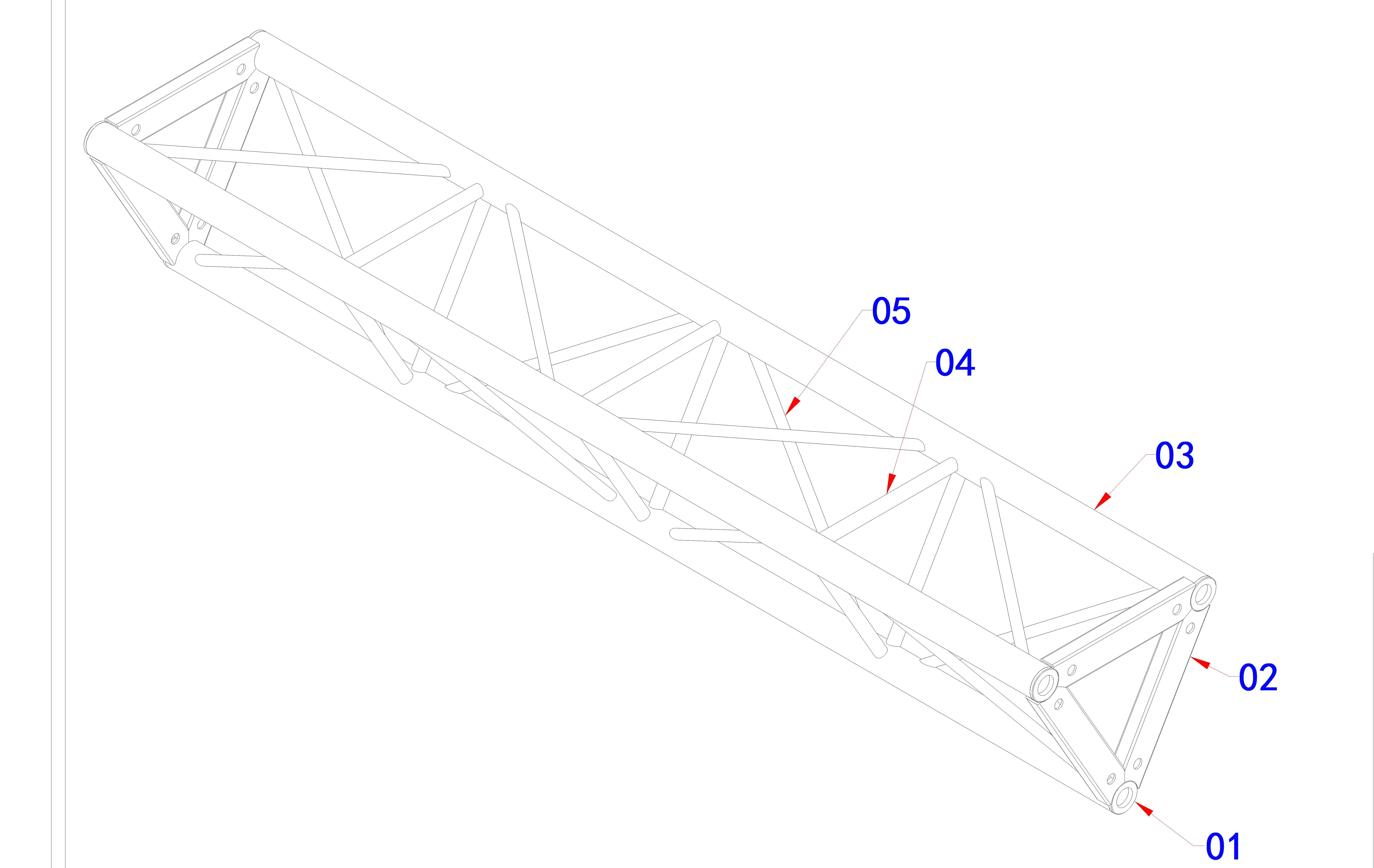

Ferme triangulaire personnalisée connectée par boulons
1.804m
3690
Ferme triangulaire personnalisée connectée par boulons
2.118m
3690

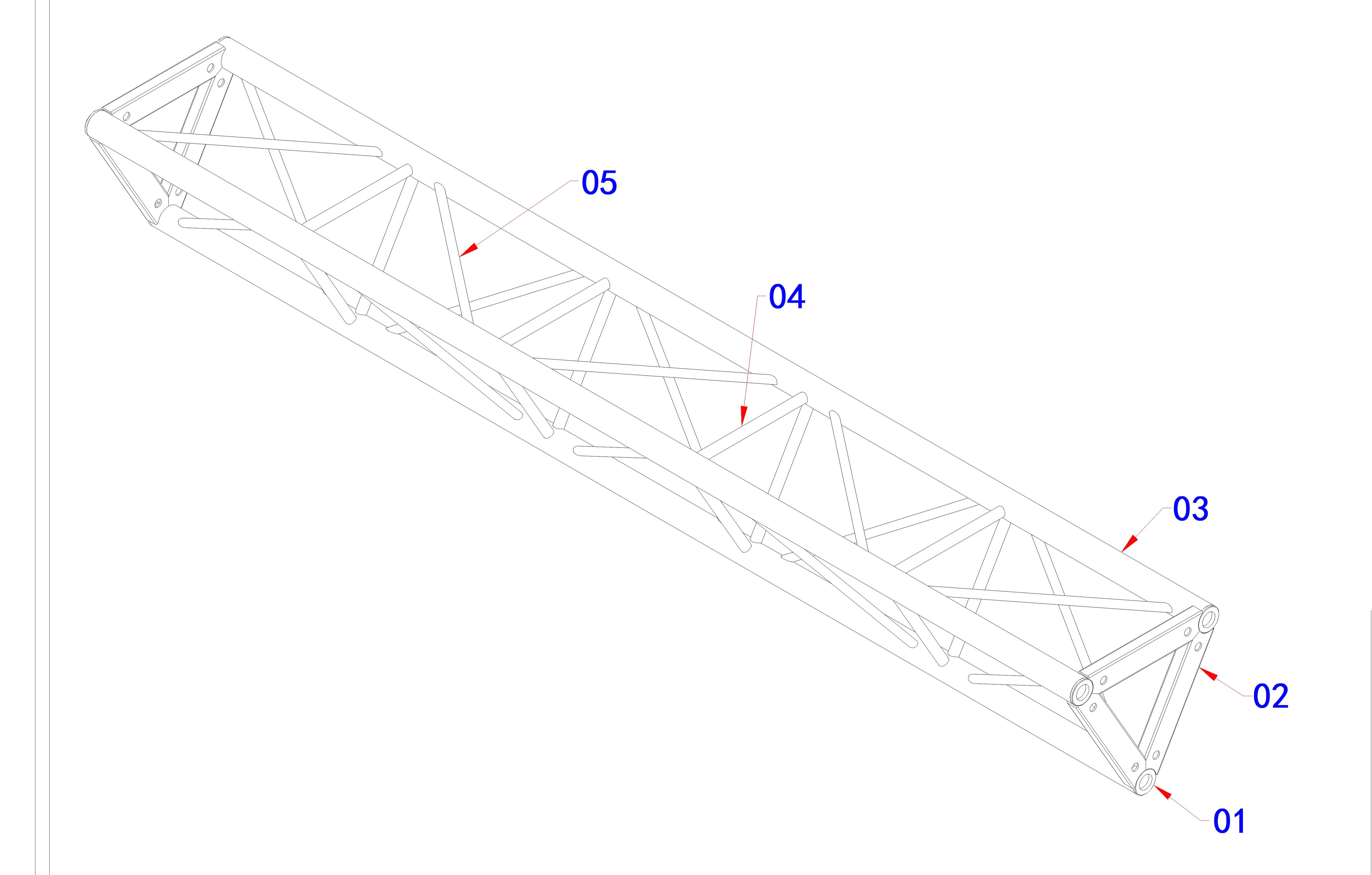

Ferme triangulaire personnalisée connectée par boulons
2.350m
Informations sur le dessin
Article
Détails
Série de dessins
Plaque d"extrémité de tube rond BS350, ferme triangulaire en aluminium reliée par boulon
Type de structure
Structure extérieure de ferme de toit/botte en aluminium incurvée par coutume
Application
Structures d"auvent extérieur, ferme de toit incurvée sur mesure, cadre de toit pour événements
Coupe transversale
Profil triangulaire 350 mm × 350 mm × 350 mm
Tube principal
Tube rond en aluminium de 50 mm
Options de forme
Sections droites et sections courbes à rayon personnalisé
Options de rayon
3,057 millions de rands / 7,412 millions de rands / 12,269 millions de rands
Options de longueur
1.548m / 1.804m / 2.118m / 2.350m
Environnement
Systèmes de fermes de toit extérieures et structures incurvées personnalisées
Matériel
Alliage d"aluminium
Système de connexion
Connexion par boulons avec plaques d"extrémité
Type de dessin
Dessin CAO 2D
Objectif de conception
Composants structurels extérieurs en ferme et structures de toit incurvées personnalisées
Produits connexes
Systèmes de fermes d"éclairage standard et structures de toit extérieures
Présentation de la ferme triangulaire à boulons BS350
Le système de fermes triangulaires en aluminium à boulons BS350 est conçu pour les structures de toit extérieures, les cadres d'auvent et les applications de fermes en aluminium courbées personnalisées.
Avec un profil triangulaire de 350 mm et des membrures principales en tube rond de 50 mm , cette structure offre un équilibre entre construction légère et stabilité structurelle.
La conception modulaire reliée par boulons permet de fabriquer des sections droites et courbes selon différentes exigences du projet, ce qui la rend adaptée aux structures d"événements extérieurs personnalisées.
Principales caractéristiques
1. Conception structurelle triangulaire
La géométrie triangulaire offre :
Stabilité en torsion améliorée ;
Répartition efficace de la charge ;
Performance structurelle légère ;
Forme adaptée aux applications sur toit incurvé.
2. Fabrication incurvée sur mesure
Le BS350 peut être fabriqué dans différentes configurations incurvées selon les exigences du projet.
Exemples de rayon disponibles :
3,057 millions de rands ;
7,412 millions de rands ;
12,269 millions de rands.
Cela permet au système d"être utilisé pour :
Toits événementiels incurvés ;
Structures de canopée ;
Charpentes architecturales en aluminium.
3. Système de connexion par boulon
La connexion par boulon de la plaque d"extrémité fournit :
Transport facile ;
Assemblage rapide ;
Configuration flexible ;
Entretien pratique.
Composants structurels
Composant
Description
Accords principaux
Tubes ronds en aluminium de 50 mm formant le cadre triangulaire
Contreventement croisé
Diagonales internes améliorant la rigidité structurelle
Plaques d"extrémité
Plaques de connexion pour assemblage modulaire
Sections courbes
Cintrage/fabrication personnalisé selon le rayon requis
Système de boulon
Liaison mécanique entre les sections de ferme
Spécifications disponibles
Modèle
Taille du profil
Forme
Rayon / Longueur
Matériel
BT35-R3.057
350 mm × 350 mm × 350 mm
Ferme triangulaire incurvée
3,057 millions de rands
Alliage d"aluminium
BT35-R7.412
350 mm × 350 mm × 350 mm
Ferme triangulaire incurvée
7,412 millions de rands
Alliage d"aluminium
BT35-R12.269
350 mm × 350 mm × 350 mm
Ferme triangulaire incurvée
12,269 millions de rands
Alliage d"aluminium
BT35-1.548
350 mm × 350 mm × 350 mm
Ferme triangulaire droite
1.548m
Alliage d"aluminium
BT35-1.804
350 mm × 350 mm × 350 mm
Ferme triangulaire droite
1.804m
Alliage d"aluminium
BT35-2.118
350 mm × 350 mm × 350 mm
Ferme triangulaire droite
2.118m
Alliage d"aluminium
BT35-2.350
350 mm × 350 mm × 350 mm
Ferme triangulaire droite
2.350m
Alliage d"aluminium
Application
Structures de toit extérieures
Le BS350 convient pour :
Structures de toiture pour événements temporaires ;
La ferme triangulaire en aluminium BS350 est principalement conçue pour les structures de toit extérieures, les systèmes d"auvent et les cadres en aluminium incurvés personnalisés.
2. Quelle est la taille de la ferme BS350 ?
Le BS350 a un profil triangulaire d'environ 350 mm de largeur × 350 mm de hauteur , utilisant un tube rond en aluminium de 50 mm comme corde principale.
3. La ferme BS350 peut-elle être transformée en formes courbes ?
Oui. Le BS350 peut être personnalisé avec différents rayons de courbure selon les exigences du projet, notamment R3.057m, R7.412m et R12.269m.
4. Quel système de connexion le BS350 utilise-t-il ?
Le BS350 utilise un système de connexion par boulons de plaque d"extrémité, permettant une installation et un démontage faciles.
5. Le BS350 convient-il aux structures de toiture extérieures ?
Oui. Le BS350 convient aux applications extérieures sur les toits et les auvents. Cependant, la conception finale doit tenir compte des conditions de vent, des matériaux du toit et des exigences structurelles.
Avis de conception
Les dessins représentent des configurations de fermes à boulons triangulaires standard BS350 et des exemples de fermes incurvées personnalisées.
Les performances structurelles réelles dépendent des dimensions du projet, des conditions environnementales, des exigences de charge et des méthodes d"installation.
