Ferme d"échelle à broche à une rangée CL289 (ferme d"échelle connectée à broches)
Référence du fichier de dessin
Index des dessins
Index des dessins
Configuration
Longueur
4138

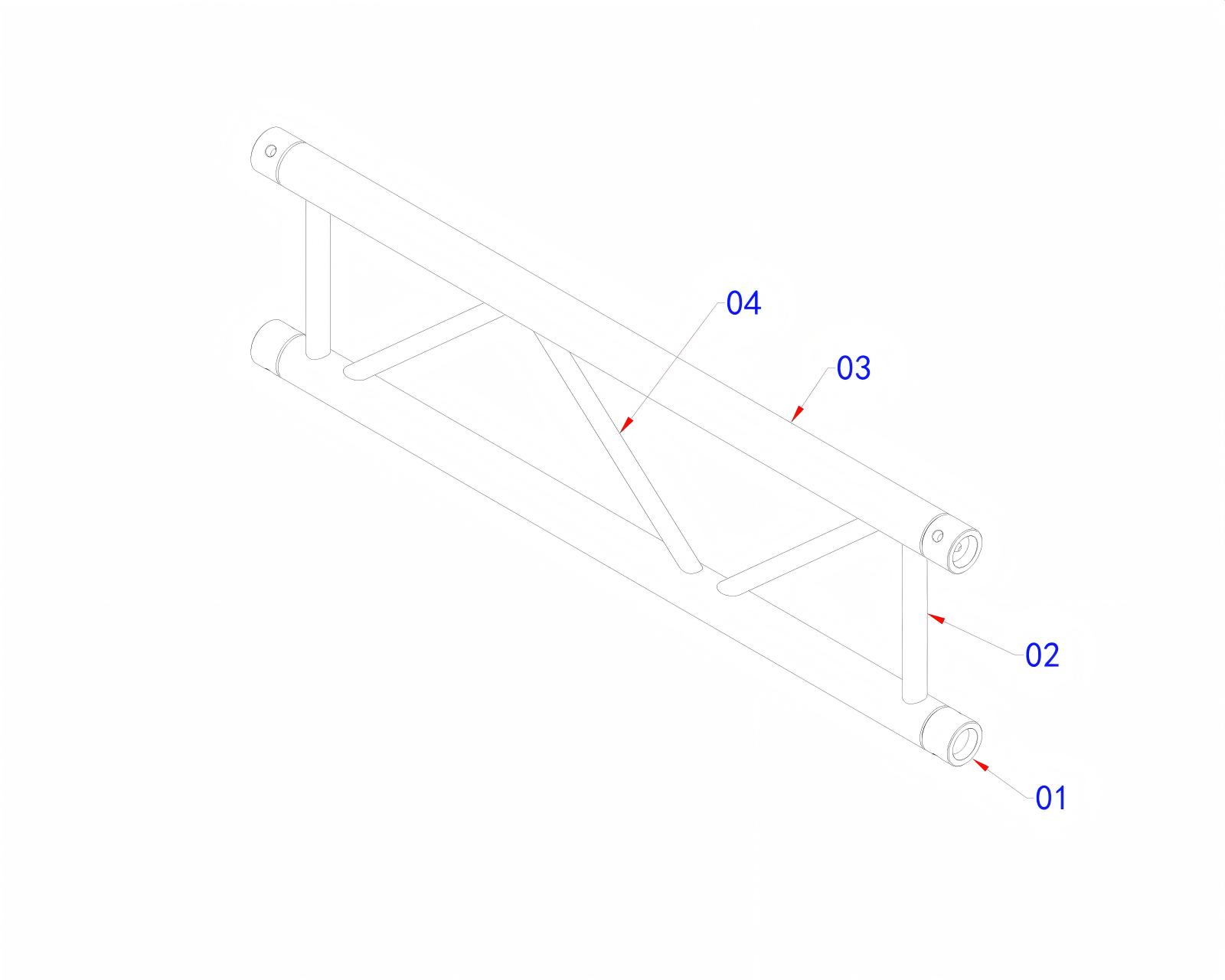

Botte d"échelle à broche à une rangée
1,1 m
3972

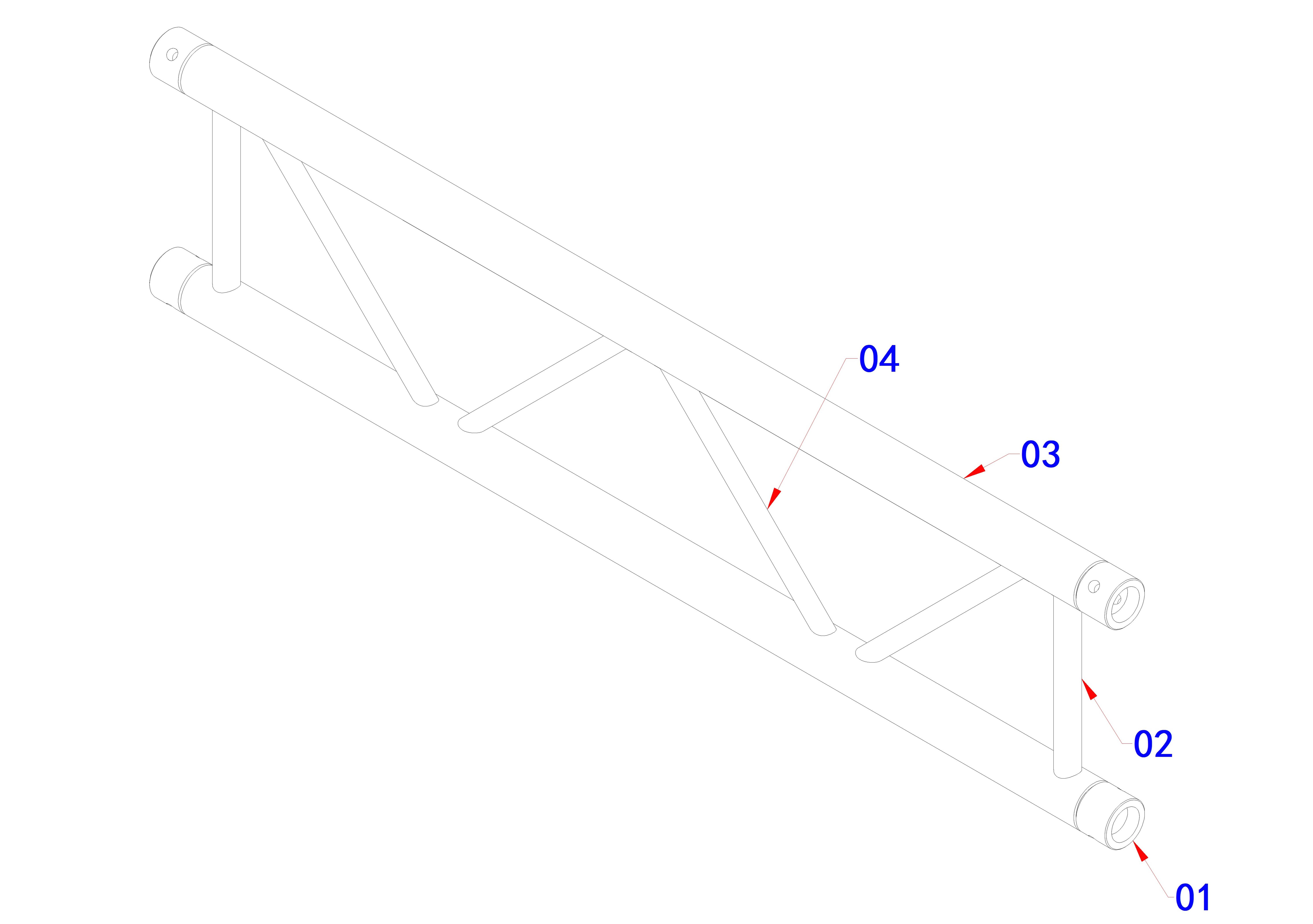

Botte d"échelle à broche à une rangée
1,2 m
Informations sur le dessin
Article
Détails
Série de dessins
Ferme d"échelle à broche à une rangée CL289
Type de structure
Structure de ferme de toit extérieure
Application
Structures d"auvent extérieur, charpente de toit, structures d"événements temporaires
Largeur de la section transversale
289mm
Tube principal
Tube rond en aluminium de 50 mm
Type de forme
Ferme d"échelle à une rangée
Options de longueur
1,1 m / 1,2 m
Environnement
Systèmes de fermes de toit extérieures
Matériel
Alliage d"aluminium
Système de connexion
Connexion par broche
Type de dessin
Dessin CAO 2D
Objectif de conception
Composants structurels pour systèmes de toiture en fermes extérieures
Produits connexes
Systèmes de fermes d"éclairage standard et structures de toit extérieures
Aperçu de la ferme d"échelle à broche à une rangée CL289
La ferme à échelle à broche à une rangée CL289 est un composant de ferme en aluminium léger conçu pour les structures de toit extérieures, les systèmes d'auvent et les cadres d'événements temporaires.
Avec un profil de 289 mm de largeur et des membrures principales en tube rond de 50 mm , cette ferme d'échelle offre une solution structurelle simple et efficace là où une construction légère et un assemblage rapide sont requis.
Le système de connexion par broche permet une installation et un démontage rapides, ce qui le rend adapté aux structures événementielles mobiles et aux applications extérieures réutilisables.
Principales caractéristiques
1. Structure d"échelle légère
La conception de l"échelle à une rangée offre :
Transport léger ;
Installation simple ;
Utilisation efficace des matériaux ;
Support structurel approprié pour les cadres d"auvent.
2. Système de connexion par robinet
La structure connectée par broches offre :
Montage et démontage rapides ;
Temps d"installation réduit ;
Transport facile ;
Combinaison modulaire avec d"autres composants de ferme.
3. Conception d’applications extérieures
CL289 convient pour :
Toits d"événements extérieurs ;
Structures d"auvent temporaires ;
Structures d"exposition ;
Charpentes de petites et moyennes dimensions.
Composants structurels
Composant
Description
Accords principaux
Tubes ronds en aluminium de 50 mm fournissant un support structurel primaire
Traverses d"échelle
Tubes de liaison horizontaux conservant l"espacement et la rigidité
Contreventement diagonal
Diagonales internes améliorant la stabilité
Extrémités du robinet
Pièces de connexion intégrées pour un assemblage rapide
Le CL289 est principalement utilisé pour les structures de toit extérieures, les cadres d"auvent et les structures événementielles temporaires nécessitant des composants de fermes en aluminium légers.
2. Quelle est la taille de la ferme CL289 ?
Le CL289 a un profil de 289 mm de largeur et utilise des tubes ronds en aluminium de 50 mm comme principaux éléments structurels.
3. Quel système de connexion le CL289 utilise-t-il ?
CL289 utilise un système de connexion à broche spigot , permettant un montage et un démontage rapides.
4. Le CL289 peut-il être personnalisé en différentes longueurs ?
Oui. Différentes longueurs peuvent être fabriquées selon les exigences du projet. Les dessins standards présentés incluent des sections de 1,1 m et 1,2 m.
5. Le CL289 convient-il aux structures de toit extérieures ?
Oui. Le CL289 est conçu pour les applications d"auvent extérieur et de fermes de toit. La structure finale doit tenir compte de la portée, des conditions de charge et des exigences environnementales.
Avis de conception
Les dessins représentent les configurations standard de fermes à échelle à broche à une rangée CL289.
Les performances structurelles réelles dépendent de la conception complète de la structure, des conditions de charge, de la méthode d"installation et des facteurs environnementaux.
