Ferme d"échelle à broche à une rangée CLG290 (ferme d"échelle connectée à broches)
Référence du fichier de dessin
Index des dessins
Index des dessins
Configuration
Longueur

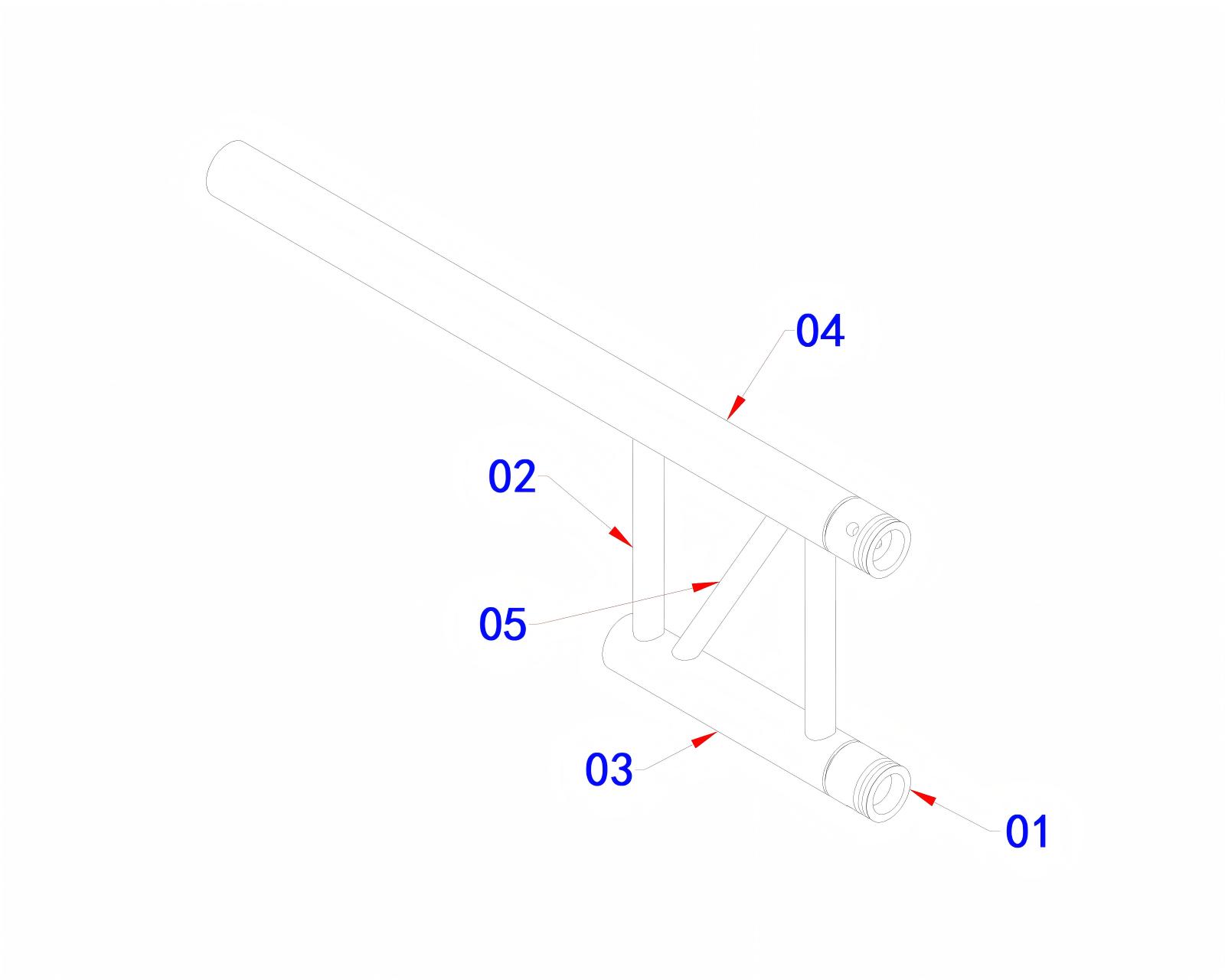

4076
Botte d"échelle à broche à une rangée
0,6 m

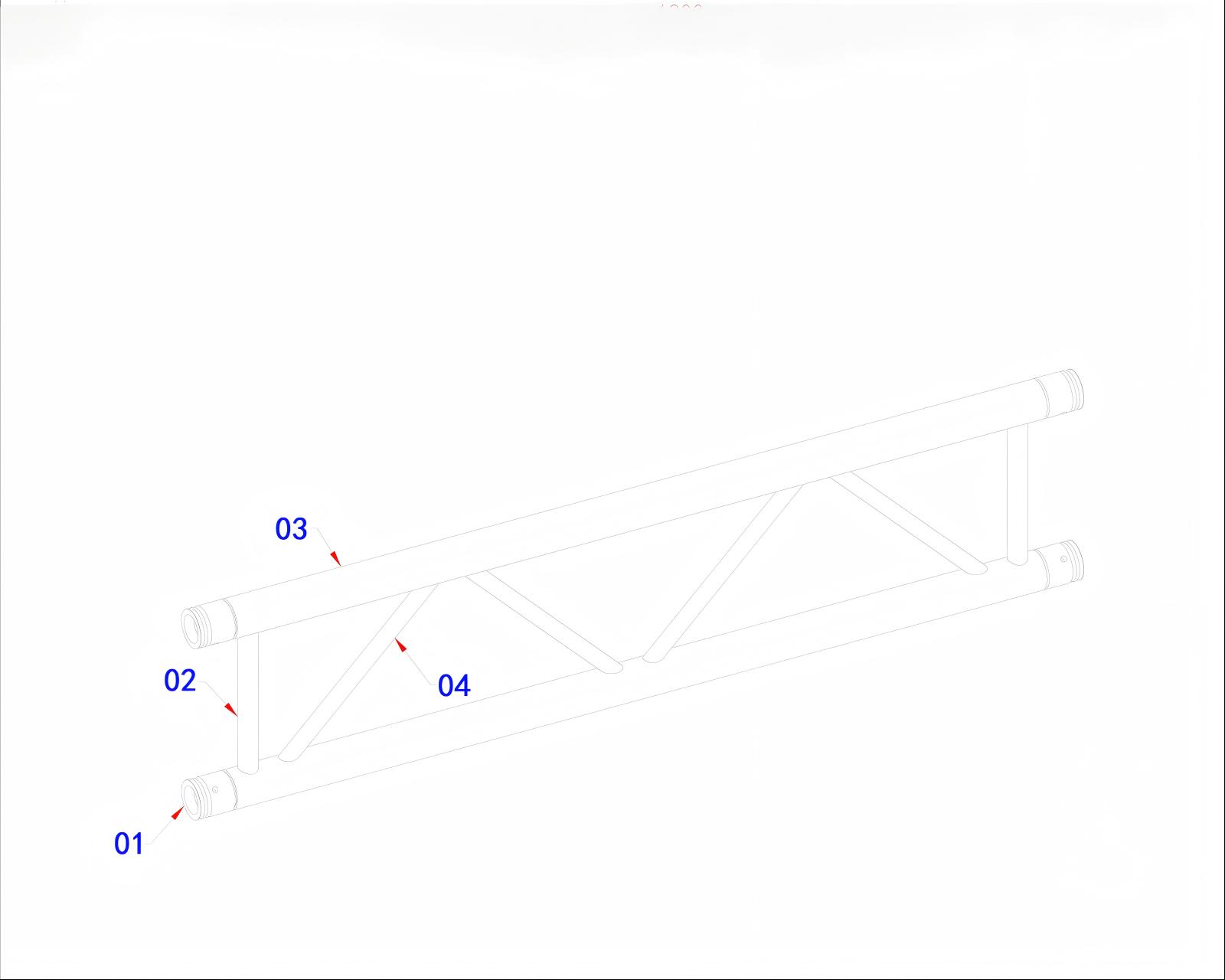

4305
Botte d"échelle à broche à une rangée
1,2 m
3925
Botte d"échelle à broche à une rangée
1,2 m
Informations sur le dessin
Article
Détails
Série de dessins
Ferme d"échelle à broche à une rangée CLG290
Type de structure
Structure de ferme de toit extérieure
Application
Structures d"auvent extérieur, charpente de toit, structures d"événements temporaires
Largeur de la section transversale
290 mm
Tube principal
Tube rond en aluminium de 50 mm
Épaisseur de paroi de tube
2mm
Type de forme
Ferme d"échelle à une rangée
Options de longueur
0,6 m / 1,2 m
Environnement
Systèmes de fermes de toit extérieures
Matériel
Alliage d"aluminium
Système de connexion
Connexion par broche
Type de dessin
Dessin CAO 2D
Objectif de conception
Composants structurels pour systèmes de toiture en fermes extérieures
Produits connexes
Systèmes de fermes d"éclairage standard et structures de toit extérieures
Aperçu de la ferme d"échelle à broche à une rangée CLG290
La ferme d'échelle à broche à une rangée CLG290 est un composant structurel en aluminium conçu pour les structures d'auvent extérieur, les systèmes de toiture temporaires et les cadres événementiels légers.
Dotée d'un profil de 290 mm de largeur, de tubes ronds en aluminium de 50 mm de diamètre et d'une épaisseur de paroi de 2 mm , cette ferme en échelle offre un équilibre pratique entre performances structurelles, portabilité et efficacité d'installation.
Le intégré système de connexion à broche permet un montage et un démontage rapides, ce qui le rend adapté aux structures événementielles extérieures réutilisables.
Principales caractéristiques
1. Structure en aluminium légère
Le CLG290 utilise une construction en alliage d"aluminium pour fournir :
Rapport résistance/poids élevé ;
Transport facile ;
Installation pratique ;
Résistance à la corrosion pour les applications extérieures.
2. Connexion par broche
La conception de la connexion par broche fournit :
Connexion rapide entre les sections de ferme ;
Temps d"installation réduit ;
Flexibilité du système modulaire ;
Démontage et rangement faciles.
3. Conçu pour les applications sur les toits extérieurs
CLG290 convient pour :
Structures d"auvent extérieur ;
Toitures événementielles temporaires ;
Structures d"exposition ;
Charpentes petites et moyennes.
Composants structurels
Composant
Description
Accords principaux
Tubes ronds en aluminium de 50 mm de diamètre formant les principaux éléments porteurs
Traverses
Tubes horizontaux maintenant l"espacement et la rigidité des fermes
Contreventement diagonal
Tubes diagonaux internes améliorant la stabilité structurelle
Connecteur à broche
Composant de connexion intégré pour un montage rapide
Broche de connexion
Système de verrouillage mécanique entre les sections
1. À quoi sert la ferme d"échelle à robinet CLG290 ?
CLG290 est principalement utilisé pour les structures d"auvent extérieur, les systèmes de toiture temporaires et les cadres événementiels légers en aluminium.
2. Quelle est la spécification de la ferme CLG290 ?
CLG290 présente un profil de 290 mm de largeur avec des tubes ronds en aluminium de 50 mm de diamètre et une épaisseur de paroi de 2 mm.
3. Quel système de connexion le CLG290 utilise-t-il ?
CLG290 utilise un système de connexion à broche spigot , qui permet un montage et un démontage rapides.
4. Quelles longueurs sont disponibles pour le CLG290 ?
Les dessins standards incluent des sections de 0,6 m et 1,2 m . Des longueurs personnalisées peuvent également être fabriquées selon les exigences du projet.
5. Le CLG290 peut-il être utilisé à l’extérieur ?
Oui. CLG290 est conçu pour les applications extérieures sur les toits et les auvents. Cependant, la structure complète doit être évaluée en fonction de la portée, des conditions de charge et des facteurs environnementaux.
Avis de conception
Les dessins représentent les configurations standard de fermes à échelle à broche à une rangée CLG290.
La capacité structurelle réelle dépend de la conception complète du système, de la méthode de connexion, des conditions de charge, de l"environnement d"installation et des exigences techniques.
