système de scène

poids d"emballage: 5080 kg

volume d"emballage: 19cbm

2 ensembles de fermes de verrouillage à écran LED de 6 m de large

poids d"emballage: 3000 kg

volume d"emballage: 21cbm

un ensemble de boq ci-dessous

2 ensembles de mur ringlock

poids d"emballage: 7500 kg

volume d"emballage: 13cbm

un ensemble de boq ci-dessous

poids d"emballage: 5700 kg

volume d"emballage: 9cbm

toit en pointe

poids d"emballage: 1310 kg

volume d"emballage: 16cbm

Spécifications principales

Plate-forme de scène principale Ringlock

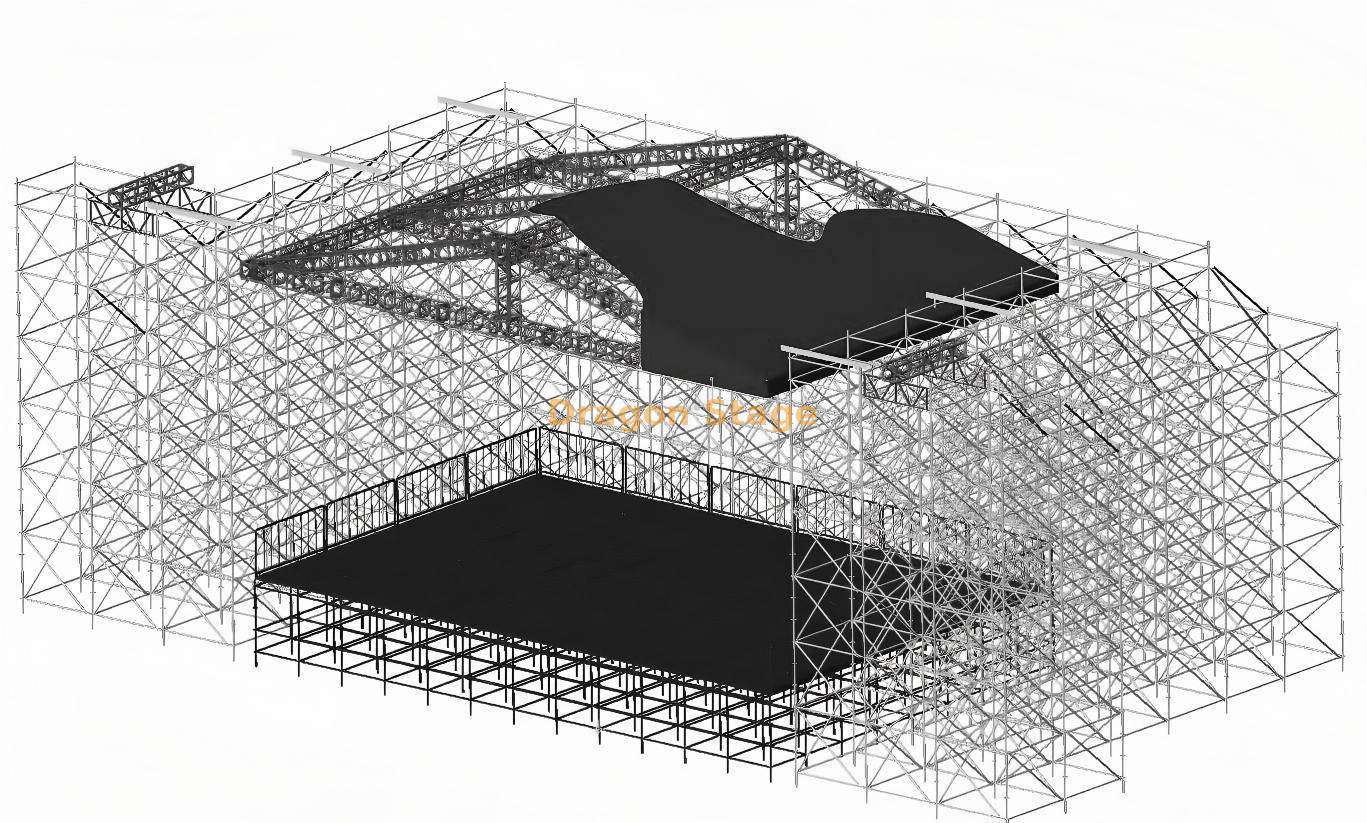

La scène principale utilise un système de support modulaire Ringlock en acier pour créer une plate-forme de performance de 14 m de large sur 10 m de profondeur..

La hauteur de scène demandée pour cette configuration est jusqu'à 2 m.

Un ensemble de scène Ringlock typique peut être fourni avec la combinaison requise de :

• Normes verticales

• Grands livres horizontaux

• Renforts diagonaux

• Composants de base réglables

• Membres de soutien de scène

• Composants du plateau de scène

• Accéder aux escaliers et aux accessoires associés lorsque nécessaire

Étant donné que la scène est assemblée à partir de composants modulaires, les dimensions et la hauteur ne doivent pas nécessairement rester fixes à la configuration indiquée sur cette page.

DragonTruss fournit des produits connexes de plate-forme de scène Ringlock en acier pour différentes exigences de scène temporaires.

Ferme de toit en aluminium

Au-dessus de la scène principale Ringlock se trouve un système de fermes de toit en aluminium..

Le toit présente le profil incliné caractéristique indiqué dans le dessin du projet et peut être fabriqué en fonction de la largeur, de la profondeur et de la configuration globale de l"événement requise.

DragonTruss fournit des composants de fermes de toit en aluminium avec l"ensemble de scène Ringlock, réduisant ainsi la nécessité pour les clients de s"approvisionner en deux systèmes auprès de fournisseurs distincts.

Pour les produits de toiture connexes, voir :

Système de fermes de toit typique en A

et notre gamme plus large de produits de fermes de toit .

La couverture du toit, les équipements d"éclairage et autres équipements suspendus doivent être spécifiés séparément en fonction du projet réel.

Structures latérales de 6 m de large pour écrans LED

La scène de concert comprend deux ailes latérales d'environ 6 m de large , une de chaque côté de la zone de représentation principale.

Ces structures latérales sont fabriquées principalement à partir de composants Ringlock et peuvent fournir des zones d"installation pour de grands écrans LED pour événements.

La configuration finale du support LED peut être préparée selon :

• Largeur de l"écran LED

• Hauteur de l"écran LED

• Disposition des modules d"écran

• Poids total de l"équipement

• Position d"installation requise

• Exigences de maintenance et d’accès

Les clients ayant besoin de produits en treillis liés aux LED peuvent également se référer à notre gamme LED Stage Truss .

Étant donné que les dimensions et le poids des écrans LED varient considérablement d"un projet à l"autre, les spécifications de l"écran doivent être fournies avant que le devis final et la configuration de production ne soient confirmés.

Structures de support de réseau linéaire

Les structures latérales comprennent également des emplacements dédiés aux systèmes audio line array.

Cela permet à l"ensemble scénique complet d"accueillir non seulement la plate-forme de performance et les écrans LED, mais également le principal équipement de sonorisation requis pour un environnement de concert.

Pour un devis personnalisé, veuillez fournir :

• Marque/modèle du line array

• Nombre d"armoires par côté

• Poids par armoire

• Poids total suspendu

• Type de palan

• Hauteur de suspension requise

DragonTruss peut alors adapter la configuration de fabrication aux besoins réels de l"équipement.

Aucune capacité de suspension de line array spécifique n"est revendiquée pour la configuration présentée sur cette page sans l"équipement et les informations techniques correspondantes.

Un seul fournisseur pour les composants de scène, de toit, de LED et de support sonore

Un avantage pratique de la commande de ce type de scène de concert auprès de DragonTruss est que plusieurs familles de produits peuvent être fournies ensemble :

Scène Ringlock + ferme de toit en aluminium + support LED + support line array + accessoires de scène

Cela réduit le besoin d"acheter des composants structurels majeurs auprès de plusieurs fournisseurs indépendants, puis de résoudre les problèmes de compatibilité au stade de l"installation.

DragonTruss fabrique et fournit des systèmes modulaires de scènes, de fermes et d'échafaudages pour les applications événementielles temporaires. Le principe modulaire commun derrière ces systèmes est expliqué dans notre logique de système modulaire pour scène, ferme et échafaudage..

Tailles et configurations personnalisées

La scène de 14 m × 10 m avec des ailes latérales de 6 m est la configuration demandée pour ce produit. Ce n'est pas la seule taille disponible.

DragonTruss peut fabriquer des ensembles de scène de concert similaires avec différents :

• Largeurs de la scène principale

• Profondeurs de scène

• Hauteurs de scène

• Dimensions du toit

• Configurations de toit en pointe

• Largeurs des ailes latérales

• Dimensions support écran LED

• Positions du réseau de lignes

• Configurations de scène

• Positions des escaliers

• Garde-corps

• Zones de travail en coulisses

Pour les projets de scène non standard, consultez notre service de production de scènes personnalisées .

Fabrication et approvisionnement

Un grand ensemble de scène de concert contient normalement de nombreux composants différents plutôt qu"une seule structure soudée finie.

DragonTruss peut coordonner la production et la fourniture des groupes de composants requis selon la configuration confirmée du projet.

Cela peut inclure :

Composants Ringlock

• Normes

• Grands livres

• Renforts diagonaux

• Composants de base

• Membres de soutien de scène

Composants de scène

• Platines de scène

• Escaliers

• Garde-corps

• Accéder aux composants

Composants de ferme en aluminium

• Ferme de toit droite

• Sections de toit en pointe

• Composants de connexion

• Accessoires de ferme associés

Composants de support d"équipement événementiel

• Structures de support LED

• Composants de support de réseau linéaire

• Accessoires d"installation d"équipement

Le BOQ final est préparé selon le dessin d’étape confirmé et les exigences du client.

Ce dont nous avons besoin avant le devis

Pour une scène de ce type, il ne suffit généralement pas de fournir simplement les dimensions de la scène principale pour établir un devis précis.

Veuillez fournir autant d"informations suivantes que possible :

• Largeur et profondeur de la scène principale

• Hauteur de scène requise

• Largeur, profondeur et hauteur de toit requises

• Forme du toit

• Taille de l"écran LED de chaque côté

• Poids de l"écran LED

• Modèle et quantité de réseau linéaire

• Poids total du line array par côté

• Exigences en matière d"équipement d"éclairage

• Exigence de couverture de toit

• Escaliers et positions d"accès requis

• Lieu d"installation

• Utilisation intérieure ou extérieure

• Dessins existants ou images de référence

Si certaines informations ne sont pas encore disponibles, les clients peuvent envoyer les informations dont ils disposent déjà et DragonTruss peut identifier ce qui doit encore être confirmé avant la production.

Pour les applications de grands concerts, vous pouvez également consulter nos solutions Concert Event .

Pourquoi commander un forfait scène de concert personnalisé ?

Les grandes scènes de concert se composent rarement d’une seule plateforme.

La liste d’achats réelle peut inclure :

• Plateforme de performances

• Ferme de toit

• Structures d"écran LED

• Prise en charge du système audio

• Escaliers

• Garde-corps

• Structures d"accès

• Autres composants d"événement temporaires

Pour les clients qui achètent ces systèmes ensemble, la compatibilité entre les groupes de composants devient importante.

DragonTruss peut fabriquer les principaux composants de scène, de ferme et de Ringlock selon une configuration de projet confirmée et préparer la liste de composants correspondante pour la production et l"expédition.

Informations techniques importantes

Les dimensions indiquées sur cette page décrivent la configuration du produit demandée :

• Scène principale de 14 m × 10 m

• Hauteur de scène jusqu"à 2 m

• Structures Ringlock jusqu"à environ 10 m

• ailes latérales de 6 m

• Toit à pic en aluminium

• Fonctions de support de LED et de line array

Ils ne constituent pas un calcul de structure vérifié.

Avant qu"une configuration finale ne soit approuvée pour un projet spécifique, les exigences liées à l"ingénierie peuvent dépendre de :

• Charges réelles d"équipement

• Taille et poids de l"écran LED

• Poids du réseau de lignes

• Couverture de toit

• Exposition au vent

• Lieu d"installation

• Conditions du sol

• Disposition d’ancrage ou de ballast

• Réglementations locales

DragonTruss ne déduit pas les valeurs nominales de vent, les capacités de charge, les exigences en matière de ballast ou l"approbation technique à partir des seules dimensions.

FAQ

Quelle est la taille de cette scène de concert Ringlock ?

La scène principale demandée pour cette configuration mesure 14 m de large × 10 m de profondeur , avec une hauteur de scène allant jusqu'à 2 m..

Quel type de toiture est inclus ?

La configuration utilise un système de fermes de toit en aluminium / cadre en A au- dessus de la scène Ringlock.

A quoi servent les ailes latérales de 6m ?

Les structures latérales d"environ 6 m de large offrent des zones pour l"installation d"écrans LED et comprennent des structures dédiées pour les équipements de réseau linéaire.

DragonTruss peut-il fournir la scène et le toit ensemble ?

Oui. DragonTruss peut fournir les composants de scène Ringlock, les fermes de toit en aluminium, les structures latérales et les accessoires associés sous la forme d"un ensemble de produits coordonné.

La taille de 14 m × 10 m peut-elle être modifiée ?

Oui. Les dimensions, la hauteur, la taille du toit et la configuration des ailes latérales de la scène principale peuvent être personnalisées en fonction des exigences du projet.

Pouvez-vous fournir un BOQ pour l’étape complète ?

Oui. Le BOQ final peut être préparé une fois que les dimensions de la scène, la configuration du toit, les écrans LED, l"équipement sonore, les exigences d"accès et d"autres détails du projet sont confirmés.

Quelles informations dois-je fournir pour les écrans LED et les line arrays ?

Pour les écrans LED, indiquez les dimensions et le poids total. Pour les line arrays, indiquez le modèle d"enceinte, la quantité, le poids individuel ou total, la position de suspension et les exigences de levage.
