Système de portique à poutres en aluminium de 9 x 6 m avec tours de support jumelles et renfort de stabilisateur pour les événements
50 Commentaires
Le système de portique à treillis à boulons DragonStage 9x6 m est une structure modulaire de support d'événements comprenant deux tours en treillis verticales, une poutre en treillis horizontale reliée par boulons, des ensembles de tête de tour, des plaques de base et un renfort diagonal.
Avec une dimension horizontale nominale de 9 m (29,5 pieds) et une hauteur de 6 m (19,7 pieds), cette structure à cadre ouvert est destinée à l'éclairage événementiel, à la production scénique, à l'encadrement de toiles de fond et aux applications de portique temporaire. Les spécifications finales des fermes, les dispositions de support et les charges d'équipement sont confirmées en fonction des exigences du projet.
Spécifications de l"alliage d"aluminium et des tubes
À confirmer
Mécanisme de levage
Non confirmé par le dessin
Charge admissible
Sous réserve de vérification technique
Personnalisation
Disponible
Description du produit
Le système de portique à fermes à boulons DragonStage 9x6 m est une structure de ferme modulaire soutenue au sol conçue pour les applications de production d"événements nécessitant une poutre en ferme horizontale surélevée.
Le système se compose de deux tours de support verticales reliées par une poutre en treillis horizontale. Chaque tour est illustrée avec un assemblage de base, un contreventement diagonal et un assemblage de tête de tour.

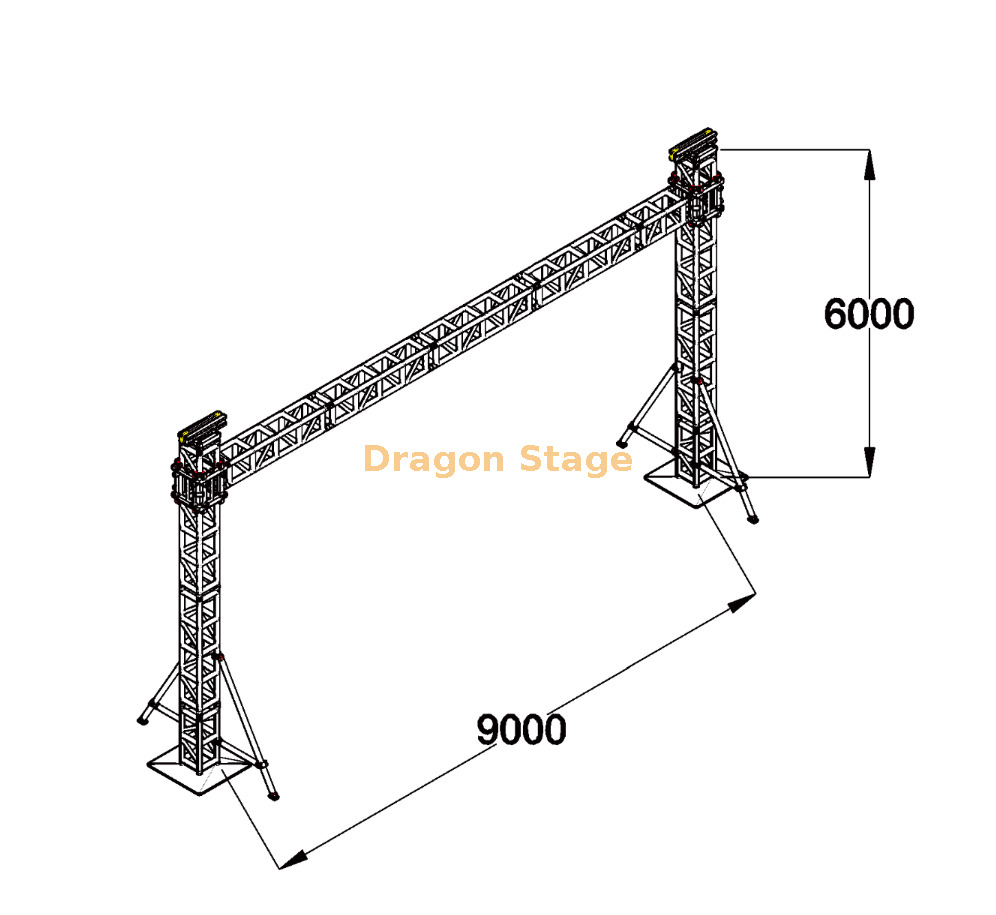

Les dimensions nominales indiquées sur le dessin sont :
Dimension horizontale : 9 m / 29,5 pieds
Hauteur hors tout : 6 m / 19,7 pieds
La dimension 9m est tirée du dessin fourni entre les positions de support indiquées. La largeur extérieure finale, la longueur de la poutre et l"ouverture libre doivent être confirmées à partir du dessin de production.
Cette structure est particulièrement pertinente pour les sociétés événementielles recherchant une configuration de portique ouvert plutôt qu"un toit complet ou une structure de scène fermée.
La caractéristique déterminante de ce produit est sa disposition de support à deux tours.
La structure illustrée comprend :
Une tour en treillis verticale de chaque côté
Une poutre en treillis horizontale reliée par boulons
Assemblages de tête de tour
Plaques de base
Stabilisateurs diagonaux et éléments de contreventement
Sections de connexion modulaires
La poutre horizontale constitue la principale ligne de fermes surélevées, tandis que les deux tours forment la structure de support de chaque côté.
Contrairement à un simple arc en treillis assemblé directement avec des pieds verticaux, cette configuration comprend des éléments de support supplémentaires autour des bases de la tour.
La capacité et la stabilité réelles de la structure assemblée dépendent des spécifications des composants finaux et des conditions de support vérifiées.
Structure en treillis boulonnée
Le système utilise des composants de ferme reliés par boulons plutôt qu"un agencement de connexion par embout.
Les sections de fermes à boulons sont reliées à l"aide de plaques d"extrémité, de boulons, d"écrous et d"autres fixations spécifiées correspondantes.
Pour les sociétés de location et d"événements, des sections modulaires séparées sont utiles pour le transport, le stockage, la maintenance et le remplacement.
Cependant, les systèmes de fermes boulonnées ne sont pas automatiquement interchangeables simplement parce qu’ils ont des dimensions externes similaires. La géométrie de leur plaque d"extrémité, l"espacement des trous de boulons, les spécifications des fixations et la conception structurelle doivent également correspondre.
Le portique comprend une poutre en treillis caisson horizontal reliant les deux tours de support.
La dimension horizontale nominale indiquée sur le dessin est de 9 m.
Cette poutre surélevée peut constituer la base d"un aménagement d"éclairage événementiel ou de production aérienne, sous réserve de la confirmation des charges admissibles, de la position des équipements et de la structure de support.
Les dimensions finales des sections de poutre, les longueurs des composants, la disposition des connexions et les positions des équipements doivent être établies dans le dessin d"assemblage.
Tours de support verticales de 6 m de haut
Les deux côtés du portique utilisent des tours en treillis verticales.
Le dessin indique une hauteur hors tout nominale de 6 m.
Chaque tour comprend un ensemble de base et des éléments de support diagonaux près de la section inférieure.
La partie supérieure de chaque tour comprend également un ensemble tête de tour supplémentaire.
Bien que ces composants supérieurs soient visibles sur le dessin, leur fonction précise et s"ils font partie d"un mécanisme de levage n"ont pas été précisés.
Par conséquent, le produit ne doit pas être annoncé comme un système de levage motorisé ou un portique de levage à commande manuelle sans confirmation de l"équipement réel.
Plaques de base et renfort de stabilisateur diagonal
La disposition du support inférieur est une caractéristique importante de cette configuration.
Chaque tour illustrée est équipée d"une plaque de base et d"un contreventement diagonal s"étendant vers l"extérieur à partir de la tour principale.
Cela diffère d’un simple pied en treillis vertical placé directement sur une base plate.
Pour ce type de structure temporaire, l’agencement complet du support doit être choisi en fonction des conditions réelles d’installation.
Le dessin fourni n"établit pas le ballast requis, la méthode d"ancrage, la conception des fondations ou les charges externes admissibles.
Ces exigences doivent être confirmées pour l’ensemble complet.

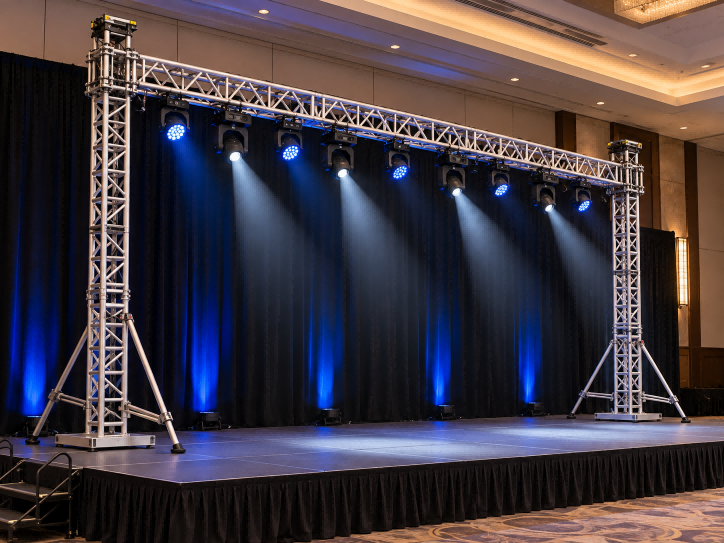

Conçu pour l"éclairage événementiel et les applications de portique ouvert
Le système peut être envisagé pour les configurations de production d"événements nécessitant une ligne de ferme aérienne autoportante.
Les applications potentielles comprennent :
Cadres d"éclairage événementiel
Structures de production de concerts
Systèmes de fermes pour scènes intérieures
Installations de portiques temporaires
Zones de production d"expositions
Encadrement de fond de scène
Structures d"événements d"entreprise
Demandes de production de festivals
Pour les luminaires, équipements suspendus, banderoles ou autres charges ajoutées, la structure complète doit être vérifiée selon l"installation finale.
Pourquoi choisir un portique double tour ?
Un portique à deux tours fournit une poutre aérienne définie entre deux positions de support distinctes.
Cet agencement peut être pratique lorsqu"un événement nécessite une poutre en treillis traversant une zone de travail ouverte mais ne nécessite pas une charpente de toit complète.
Il permet également aux fermes horizontales, aux composants de la tour, aux assemblages de base et aux connexions d"être fournis en tant qu"éléments modulaires séparés.
Pour les sociétés de location, ces composants peuvent être utiles dans de futures configurations compatibles, à condition que la nouvelle configuration soit correctement spécifiée et vérifiée.
Construction modulaire et fourniture de composants
DragonStage peut proposer un package complet comprenant :
Sections de fermes à boulons horizontales
Sections de fermes de tour verticales
Matériel de connexion de ferme correspondant
Assemblages de tête de tour
Plaques de base
Stabilisateurs diagonaux et composants de contreventement
Les quantités de composants finaux dépendent de la taille confirmée de la ferme, des longueurs réelles des composants et de la disposition de l"assemblage final.
La section transversale de la ferme, les dimensions des tubes, la qualité du matériau, les spécifications des boulons et les dimensions de base doivent être définies avant que la nomenclature de production ne soit finalisée.
Le dessin fourni confirme la dimension horizontale nominale de 9 m, la hauteur de 6 m, les tours jumelles, la poutre supérieure, les composants visibles de la tête de tour, les bases et le contreventement diagonal.
Le type de connexion par boulon est spécifié par les informations sur le produit fournies.
Les informations actuelles n"établissent pas :
Section exacte de la ferme
Nuance d"alliage d"aluminium
Diamètre du tube principal ou épaisseur de paroi
Longueur totale de la poutre horizontale
Largeur d"ouverture libre
Charge admissible vérifiée
Si un système de levage est installé
Résistance au vent
Ballast ou ancrage requis
Exigences de la fondation
Approbation technique spécifique au projet
Ceux-ci doivent être confirmés en fonction du dessin de fabrication final, des charges de l"équipement et des conditions d"installation.
FAQ
Quelle est la taille de ce portique à poutres boulonnées ?
Le dessin spécifie une dimension horizontale nominale de 9 m et une hauteur totale de 6 m, soit environ 29,5 pieds × 19,7 pieds.
La dimension de 9 m est-elle la portée libre entre les tours ?
Pas nécessairement. La dimension de 9 m est indiquée entre les positions de support dans l"illustration. L’ouverture libre finale et la largeur extérieure hors tout doivent être confirmées à partir du dessin de production.
Quel type de connexion de ferme ce système utilise-t-il ?
Le produit est spécifié comme un système de fermes boulonnées.
Combien de tours de support le portique possède-t-il ?
Le système illustré utilise deux tours en treillis verticales, une de chaque côté de la poutre horizontale.
Le système comprend-il des diagonales ?
Oui. Le dessin montre des renforts diagonaux reliés aux arrangements de support de la tour.
Le portique peut-il être utilisé pour un éclairage événementiel ?
Il peut être envisagé pour les applications d’éclairage événementiel. Les luminaires, les positions de fixation, les interfaces de support et la disposition complète du chargement doivent être vérifiés.
Le système comprend-il un palan électrique ou un mécanisme de levage ?
Le dessin montre les assemblages de tête de tour, mais il ne confirme pas la méthode de levage ni l"inclusion d"un palan électrique. Ceci doit être précisé avant de commander.
Le portique comprend-il un toit ?
Non. Il s’agit d’une configuration de ferme à portique ouverte sans couverture de toit.
Peut-on l"installer à l"extérieur ?
L"aptitude à l"extérieur dépend de la structure complète, des conditions du site, de l"exposition au vent, des charges et des dispositions de support et d"ancrage vérifiées.
La largeur ou la hauteur peuvent-elles être personnalisées ?
Oui. Différentes dimensions et configurations de fermes peuvent être discutées en fonction des exigences du projet du client.
Les sections de fermes à boulons existantes peuvent-elles être utilisées avec ce système ?
Peut-être, mais la compatibilité doit être confirmée par les dimensions des fermes, la géométrie des plaques de connexion, les spécifications des boulons et la disposition structurelle complète.
Quelles informations sont requises pour le devis ?
Veuillez fournir l"application prévue, les dimensions requises, la section de ferme préférée, le poids de l"équipement et les positions de montage, l"utilisation intérieure ou extérieure, et si un ensemble complet de tour et de base est requis.
Pourquoi choisir DragonStage
DragonStage fabrique des produits de fermes modulaires et fournit des configurations complètes de fermes événementielles, y compris des sections de fermes individuelles, des composants de tour, du matériel de connexion et des accessoires structurels.
Pour un portique à deux tours de 9 m, l’exigence importante n’est pas seulement la longueur de la poutre. Les tours, les supports de base, les éléments de contreventement, les connexions et l"équipement prévu doivent également être considérés ensemble.
Une liste claire des composants et un dessin d"assemblage confirmé aident les clients à comprendre l"ensemble du package avant la fabrication et l"expédition.
Demander un devis
Pour un devis détaillé, veuillez fournir :
Largeur et hauteur du portique requises
Dimensions préférées des fermes à boulons
Spécifications du matériau des fermes, si déjà définies
Application à l"événement prévu
Type d"équipement et charges totales attachées
Positions de montage
Utilisation intérieure ou extérieure
Conditions du site et du sol
Tous les composants de levage requis
Quantité requise
DragonStage peut ensuite examiner la configuration proposée et préparer un devis de fabrication basé sur les composants.
