Système de scène en treillis de toit incliné en aluminium 10x5x7m avec ailes de haut-parleur jumelles de 2m

poids d"emballage: 1720 kg

volume d"emballage: 13cbm

Informations sur le produit

Description du produit

Le système de fermes de toit de concert DragonStage 10x5x7m est conçu pour les productions de concerts et d"événements en direct de petite à moyenne taille qui nécessitent un cadre de fermes aériennes complet ainsi que des positions latérales dédiées pour l"équipement sonore.

La structure principale de la toiture mesure :

10 m de large × 5 m de profondeur × 7 m de haut

environ:

32,8 pieds × 16,4 pieds × 23,0 pieds

La charpente principale est soutenue par quatre tours en treillis verticales.

De plus, une aile latérale de 2 m s'étend de chaque côté de la structure principale vers une tour de haut-parleurs indépendante.

Cela crée une disposition d"événement à six tours :

• 4 tours pour la charpente principale

• 2 tours pour les ailes latérales des enceintes

Le résultat est un agencement de production de concert plus complet qu"un toit standard à quatre tours.

Pour d'autres configurations de toit, voir Systèmes de fermes de toit.

Structure de performance principale de 10 m de large

La charpente centrale du toit offre une valeur nominale :

Largeur principale de 10 m / 32,8 pieds

La dimension de 10 m fait référence à la structure principale du toit et n"inclut pas les extensions supplémentaires des ailes d"enceintes.

La plate-forme scénique présentée sous le toit occupe la zone centrale de représentation.

Cette taille peut convenir pour des événements tels que :

• performances de groupe en direct

• concerts communautaires

• spectacles culturels

• spectacles scolaires

• événements religieux

• divertissement d"entreprise

• scènes de festival

• productions temporaires en extérieur

Les dimensions réellement utilisables de la scène doivent être sélectionnées séparément en fonction du nombre d’artistes et des exigences en matière d’équipement.

Profondeur du toit : 5 m

La charpente principale en ferme a une profondeur nominale de :

5 m / 16,4 pieds

Cela fournit la dimension structurelle avant-arrière de la charpente du toit.

Le dessin montre plusieurs éléments de toit transversaux s"étendant sur cette profondeur, créant une charpente aérienne complète plutôt qu"une simple poutre en ferme avant et arrière.

La profondeur libre réelle du toit dépend de la géométrie du toit et du positionnement final des fermes.

Hauteur totale du cadre principal : 7 m

La structure principale est spécifiée à environ :

7 m / 23 pieds de haut

Cette hauteur offre un espace au-dessus de la scène pour la charpente du toit et les équipements de production événementielle.

Cependant, 7 m doivent être compris comme la hauteur totale du châssis principal.

Il ne représente pas automatiquement :

• hauteur claire entre la scène et la ferme

• hauteur de suspension des enceintes

• hauteur d"éclairage maximale

• hauteur de suspension autorisée

Ces valeurs doivent être déterminées à partir du dessin d’assemblage final.

Ailes d"enceintes jumelles de 2 m

L’un des principaux arguments de vente de cette configuration est l’inclusion de deux ailes de haut-parleurs indépendantes.

Chaque côté utilise environ :

Aile horizontale de 2 m / 6,56 pieds

reliant la structure principale à une tour extérieure supplémentaire.

Cela crée une position structurelle dédiée à l’extérieur du toit de la scène centrale.

Les applications typiques peuvent inclure :

• positions des enceintes line-array

• Prise en charge des enceintes de sonorisation

• équipement de production secondaire

• équipement d"éclairage sélectionné

• positions de montage supplémentaires pour la production d"événements

Pour d'autres structures de support d'enceintes, voir Speaker & Line Array Truss.

Pourquoi séparer les tours d"enceintes du toit principal ?

Pour la production de concerts, il peut être utile de placer l’équipement de sonorisation à l’extérieur de l’ouverture principale de la représentation.

Une aile latérale séparée permet à la position de support sonore de se situer à l"extérieur de la zone du toit de la scène principale au lieu de consommer de l"espace à l"intérieur de la structure centrale en treillis.

Cela peut aider à organiser :

Zone centrale

Scène, interprètes, éclairage et production scénique.

Zones latérales

Équipements PA ou line-array et autres éléments de production sélectionnés.

La disposition finale des enceintes dépend toujours du poids de l’équipement, de la position de suspension, de la disposition du public et de la vérification structurelle.

Configuration des fermes de toit en pente

La structure supérieure utilise une géométrie de toit en pente.

Par rapport à un toit plat, les éléments de ferme supérieurs inclinés créent une crête centrale et un aspect de toit concert plus conventionnel.

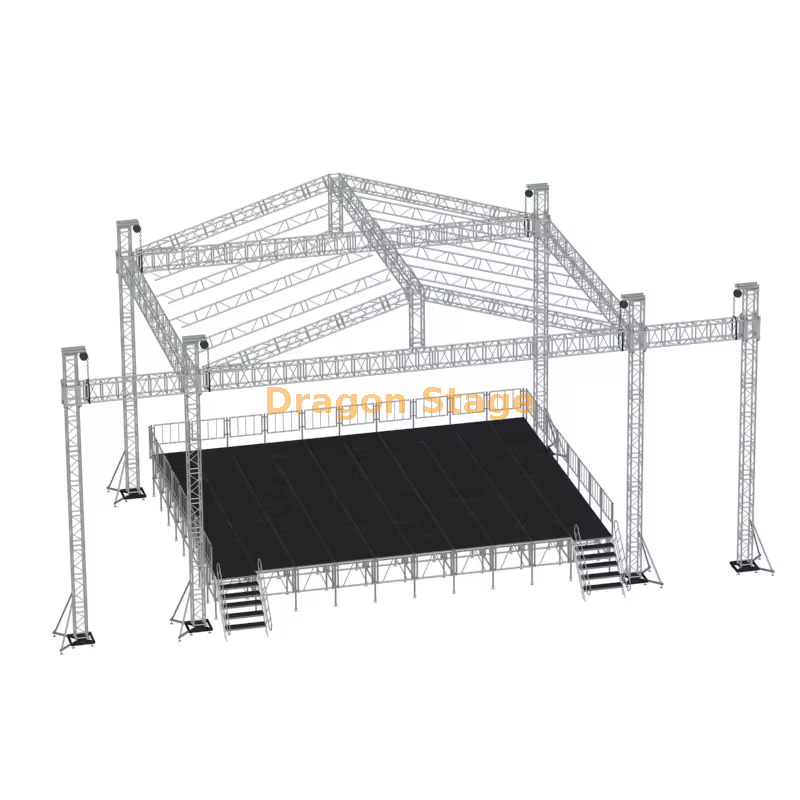

Le cadre illustré comprend :

• feux de route avant et arrière

• poutres latérales

• éléments de toit en pente

• fermes de toit transversales

• connexion centrale au toit

• tours de support verticales

L"image actuelle montre la charpente en ferme sans membrane de toiture complète.

Par conséquent, la toiture étanche ne doit pas être considérée comme incluse à moins qu’un ensemble de couverture de toit ne soit spécifié séparément.

Disposition structurelle à six tours

La configuration illustrée complète utilise six positions de tour.

Toit principal

Quatre positions de tour soutiennent le toit en pente central.

Ailes de haut-parleur

Deux tours extérieures supplémentaires soutiennent les structures des ailes latérales.

Il s’agit d’une distinction importante par rapport à un toit événementiel conventionnel à quatre tours.

Les positions supplémentaires de la tour créent des zones supplémentaires de support de production tout en les gardant structurellement séparées de l"ouverture centrale de représentation.

Plateforme de scène modulaire assortie

L"illustration comprend une scène modulaire surélevée sous le système de toiture.

Les fonctionnalités visibles de la scène incluent :

• surface de scène noire

• structure de support modulaire

• garde-corps arrière et latéraux

• deux positions d"escalier d"accès

Les dimensions de la scène n"ont pas été fournies pour ce produit.

Pour cette raison, la scène doit être sélectionnée en fonction du projet réel plutôt que de supposer qu"elle a les mêmes dimensions que la charpente de 10 × 5 m.

Les spécifications d’étape possibles à confirmer incluent :

• largeur de scène

• profondeur de scène

• hauteur de scène

• surface du pont

• quantité d"escalier

• disposition du garde-corps

• exigence de jupe

Pour les systèmes de plate-forme disponibles, voir Stage Platform.

Conçu comme une configuration complète de production de concert

L"avantage pratique de ce produit est que les positions principales du toit et des supports d"enceintes sont planifiées ensemble.

Au lieu d"acheter :

• un système de toiture

• tours d"enceintes séparées

• composants de scène sans rapport

la disposition complète peut être coordonnée avant la fabrication.

Cela facilite la confirmation :

• empreinte globale du site

• position sur scène

• positions des intervenants

• emplacements des tours

• accéder

• exigences de transport

• compatibilité des composants

Pour d'autres applications de concert, voir Événement de concert.

Applications typiques

• Scènes de concerts

• Scènes du festival

• Événements communautaires

• Spectacles de musique live

• Spectacles culturels

• Événements scolaires

• Concerts à l"église

• Divertissement d"entreprise

• Productions en tournée

• Scènes extérieures temporaires

• Inventaire des sociétés de location d"événements

Principales caractéristiques

• Structure de toit principale de 10 m × 5 m × 7 m

• Env. 32,8 × 16,4 × 23 pieds

• Conception de fermes de toit inclinées en aluminium

• Quatre tours principales de support de toit

• Deux tours d"enceintes supplémentaires

• Aile d"enceinte de 2 m / 6,56 pieds de chaque côté

• Configuration totale à six tours

• Positions PA latérales dédiées / line-array

• Construction modulaire en treillis

• Plateforme de scène assortie disponible

• Garde-corps et escaliers doubles illustrés dans la configuration illustrée

• Convient aux concerts et à la production d"événements en direct

• Dimensions personnalisées disponibles

Cadre principal par rapport à la largeur totale

La largeur confirmée de 10 m fait référence à la structure principale du toit.

Les ailes des enceintes s"étendent au-delà du cadre principal des deux côtés.

Si chaque aile latérale s"étend de 2 m vers l"extérieur, l"aménagement complet de la production peut occuper environ :

10 m + 2 m + 2 m = 14 m

à travers le toit et dans la direction latérale des ailes.

Cependant, cela doit être traité comme une estimation de la disposition et non comme une dimension extérieure globale confirmée.

La largeur extérieure réelle dépend de :

• largeur de la tour

• géométrie de base

• positions des stabilisateurs

• points de connexion des ailes

• espacement final des tours

L"empreinte finale doit donc être tirée du dessin de production final.

Note technique importante

Les informations confirmées comprennent actuellement :

• largeur du cadre principal : 10 m

• profondeur du cadre principal : 5 m

• hauteur du cadre principal : 7m

• aile d'enceinte latérale : 2 m de chaque côté

• quatre tours de toit principales

• deux tours d"enceintes latérales

• configuration de toit en pente

• scène modulaire illustrée

Les informations actuelles n"établissent pas :

• section transversale de la ferme

• alliage en aluminium

• diamètre du tube ou épaisseur de paroi

• type de connexion

• capacité de suspension des enceintes

• charge sur le toit

• charge d"éclairage

• résistance au vent

• spécification de la membrane de toiture

• exigences en matière de ballast

• exigences d"ancrage

• exigences de fondation

• dimensions de la scène

• approbation technique spécifique au projet

Ces valeurs doivent être confirmées pour la configuration finale du projet.

FAQ

Quelle est la taille de la ferme de toit principale ?

La structure principale mesure environ 10 m de large × 5 m de profondeur × 7 m de haut , soit environ 32,8 × 16,4 × 23 pieds..

Les ailes d"enceinte de 2 m sont-elles incluses dans la largeur de 10 m ?

Non. La dimension de 10 m fait référence au cadre principal. Les ailes du haut-parleur s"étendent vers l"extérieur de la structure principale.

Quelle est la largeur de chaque aile d’enceinte ?

Chaque aile latérale mesure environ 2 m / 6,56 pieds.

Combien de tours cette structure utilise-t-elle ?

La configuration illustrée utilise six positions de tour : quatre pour le toit principal et deux pour les ailes des enceintes.

A quoi servent les tours latérales ?

Ils sont destinés à servir de positions de support séparées pour des équipements de sonorisation, de line-array ou autres équipements de production événementielle correctement configurés.

Le système comprend-il une scène ?

Une scène modulaire est présentée dans l"image du produit, mais les dimensions de la scène et la nomenclature complète n"ont pas encore été spécifiées. Il convient donc de le confirmer séparément.

La scène comprend-elle des garde-corps ?

Les garde-corps sont présentés le long des bords de scène sélectionnés dans la configuration illustrée.

Combien d’escaliers sont représentés ?

L"illustration montre deux positions d"escalier d"accès aux scènes.

Ce produit comprend-il un auvent de toit ?

Un auvent n’est pas affiché dans l’image fournie. La couverture du toit doit être confirmée comme élément facultatif ou spécifique au projet.

Les enceintes line-array peuvent-elles être suspendues aux tours latérales ?

Les structures latérales peuvent être envisagées pour le support du line-array, mais le poids réel des enceintes, la disposition de suspension, la configuration du support et les charges admissibles doivent être vérifiés.

Les dimensions peuvent-elles être personnalisées ?

Oui. Différentes dimensions de toit, agencements de scène et longueurs d"ailes d"enceintes peuvent être discutées en fonction des exigences de l"événement.

Ce système peut-il être utilisé en extérieur ?

L"utilisation en extérieur nécessite une vérification de la structure complète, y compris l"exposition au vent, la couverture du toit, les charges d"équipement, le support de la tour, l"ancrage ou le ballast et l"état du sol.

Pourquoi choisir DragonStage

DragonStage fabrique des systèmes modulaires de scène, de fermes de toit et de support d"enceintes en aluminium pour les applications de concerts et d"événements.

Pour ce produit, la particularité utile n’est pas simplement le toit de 10×5m.

Le toit principal + les ailes jumelles d'enceintes de 2 m + les six positions de tour créent un agencement de production plus complet dans lequel l'espace de représentation et les positions de support audio peuvent être planifiées ensemble.

Cela permet de préparer le devis final sous la forme d"un système d"événements coordonné plutôt que de plusieurs produits indépendants.

Demander un devis

Veuillez fournir :

• largeur, profondeur et hauteur du toit principal requises

• dimensions et hauteur de scène requises

• type et quantité d"enceintes

• poids du haut-parleur individuel / du line-array

• hauteur de suspension requise pour l"enceinte

• détails de l"équipement d"éclairage

• utilisation intérieure ou extérieure

• Exigence d"auvent de toit

• lieu de l"événement

• escaliers et garde-corps requis

DragonStage peut alors confirmer la configuration appropriée de la scène, du toit et du support des enceintes.
