Grande scène de concert de 36 x 18 x 12 m avec système de fermes de toit multi-tours – 120 x 60 x 40 pieds

poids d"emballage: 6470 kg

Volume d"emballage : 86cbm

Informations sur le produit

Description du produit

Le système de fermes de toit pour grande scène de concert DragonStage 36 x 18 x 12 m est une configuration de scène modulaire grand format conçue pour les environnements de production de concerts et d"événements.

Le système illustré combine une série de tours en treillis verticales, des poutres en treillis horizontales, des éléments transversaux, des contreventements diagonaux et une plate-forme de scène modulaire surélevée.

La structure principale est spécifiée avec des dimensions hors tout nominales de :

36 m de large × 18 m de profondeur × 12 m de haut

120 pieds × 60 pieds × 40 pieds

La structure aérienne est disposée sur une grande zone de performance, avec plusieurs éléments de ferme reliant les principales sections structurelles.

Au-dessous de la structure en treillis se trouve une plate-forme de scène modulaire comportant une disposition répétée du pont, des garde-corps périmétriques et un accès par escalier.

Cette configuration est destinée aux clients qui ont besoin d"un agencement complet de scène plutôt que d"acheter séparément des poutres en treillis et des plates-formes de scène individuelles.

Pour d'autres structures de toiture pour grands événements, explorez les systèmes de fermes de toit.

Configuration de scène de concert grand format de 36 m

Une scène de cette taille nominale est destinée aux productions événementielles où une petite scène conventionnelle est insuffisante.

Les applications potentielles comprennent :

• Grands concerts en plein air

• Festivals de musique

• Productions de divertissement en direct

• Spectacles culturels

• Productions de concerts en tournée

• Grandes scènes événementielles temporaires

• Événements de divertissement public

• Productions d"événements spéciaux

La largeur nominale de 36 m offre une large disposition structurelle, tandis que la profondeur de 18 m permet à la structure aérienne de s"étendre sur une zone de production événementielle importante.

La surface de scène réellement utilisable et les dimensions internes claires doivent être confirmées à partir des dessins finaux.

Système de support de fermes de toit multi-tours

L’une des caractéristiques déterminantes de cette configuration est sa disposition structurelle multi-tours.

Contrairement aux systèmes de fermes de toit plus petits qui peuvent utiliser quatre tours de support principales, la structure illustrée comprend plusieurs positions de tours verticales reliées par la structure des fermes aériennes.

Les principaux éléments structurels visibles comprennent :

• Tours verticales en treillis

• Poutres principales horizontales

• Éléments de ferme transversaux

• Contreventement diagonal

• Assemblages de connexion au sommet de la tour

• Ensembles de support de base

• Sections structurelles auxiliaires

Les positions et connexions supplémentaires de la tour permettent de configurer la structure comme un système intégré plus grand.

Le nombre précis de tours, leur espacement, les sections de fermes et les capacités structurelles doivent suivre les dessins finaux du projet.

Cadre de fermes aériennes

La structure aérienne utilise des éléments de ferme interconnectés plutôt qu"une seule poutre horizontale continue.

La charpente visible comprend des éléments de ferme principaux, des poutres transversales répétées, des éléments diagonaux et de multiples points de connexion structurelle.

Cet agencement peut constituer la base d’un système de fermes de toit pour un grand événement.

Une couverture de toiture n"est pas représentée dans le dessin actuel. Toute membrane de toit, enceinte climatique ou équipement de production suspendu proposé doit être spécifié séparément et évalué comme faisant partie de la structure complète.

Pour plus d'informations sur la sélection de la géométrie et des connexions des fermes, voir Conception et configuration des fermes..

Plateforme de scène modulaire

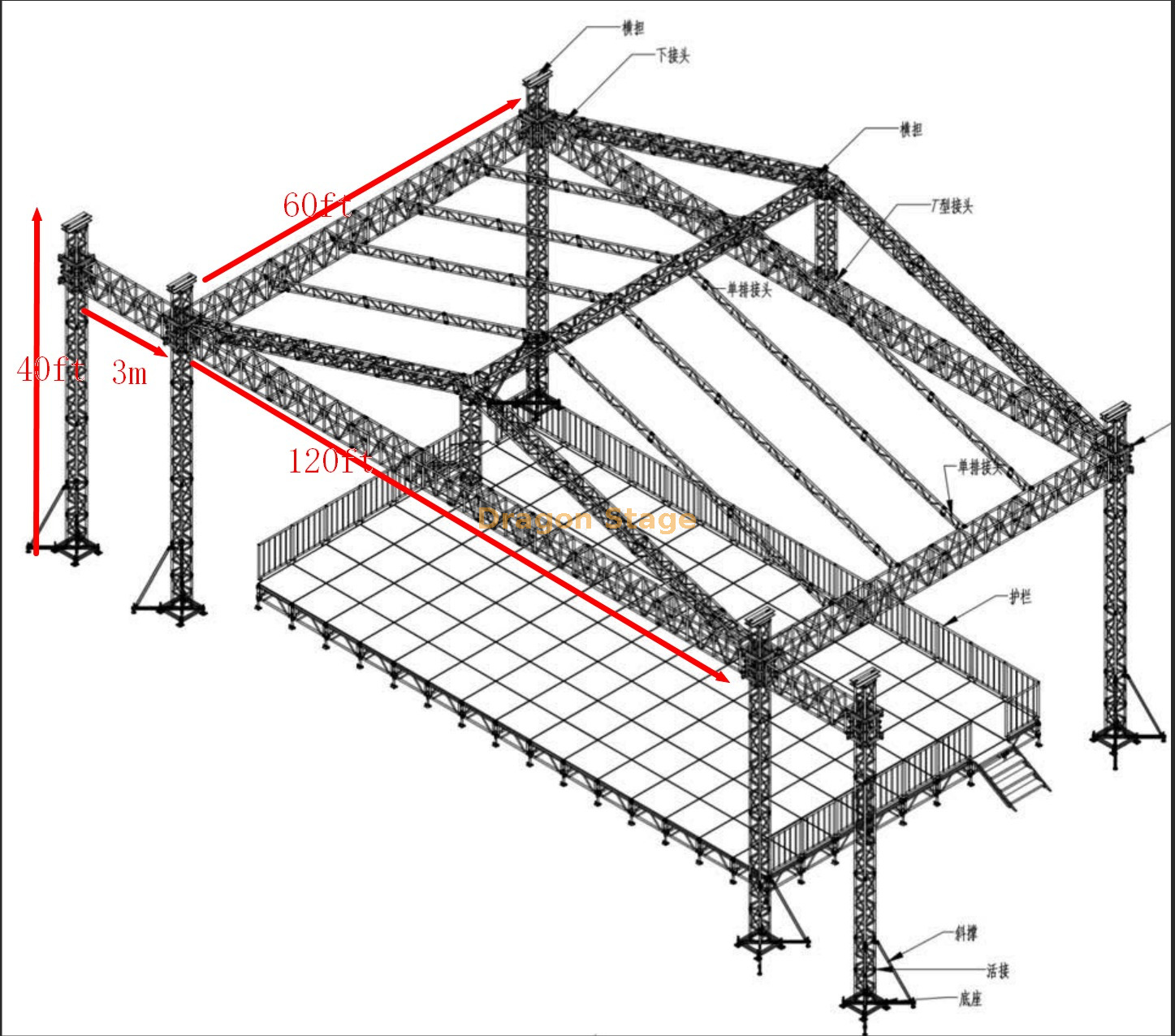

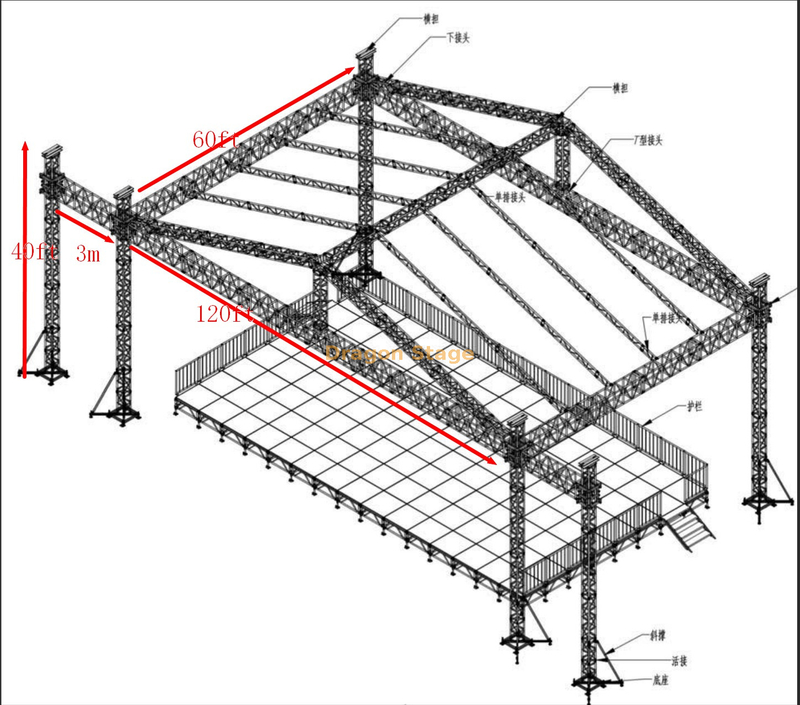

Le dessin illustre également une grande plate-forme de scène modulaire installée sous la structure aérienne.

La scène présente un motif de pont rectangulaire répété avec des éléments de support sous la plate-forme.

Les accessoires visibles comprennent des garde-corps périmétriques et un accès aux escaliers.

Le package complet de l’étape peut impliquer :

• Panneaux de scène modulaires

• Composants de support de scène

• Connexions de scène

• Garde-corps

• Escalier d"accès

• Matériel d"installation associé

Les dimensions de l"étape finale, la hauteur, le système de support, le matériau de surface et les quantités de composants doivent être confirmés dans la nomenclature de production.

Les clients ayant besoin d'autres configurations de scène peuvent explorer les systèmes Stage Platform..

Décalage structurel auxiliaire de 3 m

Le dessin fourni comprend une dimension distincte de 3 m entre deux positions de support adjacentes.

Cela doit être traité comme une dimension d’aménagement auxiliaire plutôt que automatiquement ajouté à la largeur hors tout nominale de 36 m.

Avant la production, le dessin final doit établir si cette section auxiliaire est incluse dans l"empreinte au sol indiquée ou s"étend au-delà de celle-ci.

Sa fonction structurelle exacte et ses composants doivent également être confirmés.

Fabrication et approvisionnement modulaires

Pour les grandes structures événementielles, un système complet ne peut pas être spécifié uniquement par ses dimensions externes.

Le package de fourniture final dépend de la configuration structurelle et des exigences en matière de composants.

DragonStage peut discuter de la fabrication et de la fourniture de modules de fermes, de composants de tour, de connexions, de plates-formes de scène, de garde-corps, d"escaliers d"accès et de matériel connexe selon la configuration confirmée.

Une nomenclature détaillée peut ensuite identifier chaque type de composant, quantité et spécification.

Principales caractéristiques

• Configuration globale nominale de 36 m × 18 m × 12 m

• Taille impériale nominale 120 pieds × 60 pieds × 40 pieds

• Arrangement de scène de concert grand format

• Plusieurs tours de support à fermes verticales

• Structure de fermes aériennes étendues

• Poutres principales et éléments de ferme transversaux

• Contreventement structurel diagonal

• Plateforme de scène modulaire

• Garde-corps de scène illustrés et accès aux escaliers

• Décalage du support auxiliaire de 3 m illustré

• Configuration modulaire basée sur des composants

• Options de fabrication et de fourniture de systèmes sur mesure

Note technique importante

Les informations confirmées sont constituées des dimensions nominales demandées et des éléments structurels visibles sur le dessin.

Le dessin fourni n"établit pas :

• Capacité de charge vérifiée des fermes de toit

• Charge maximale de suspension d’éclairage ou d’équipement

• Résistance au vent

• Exigences en matière de ballast ou d’ancrage

• Spécifications de la fondation

• Charge admissible de l"étape

• Spécification de couverture de toit

• Quantités de composants vérifiées

• Approbation technique spécifique au projet

La configuration finale nécessite la confirmation du matériau des fermes, des tailles des sections, des connexions, des charges d"équipement, des conditions environnementales, des conditions du sol et des exigences applicables du projet.

La hauteur hors tout nominale de 12 m ne doit pas être interprétée comme une hauteur libre confirmée sous chaque partie de la structure aérienne.

FAQ

Quelle est la taille globale de ce système de scène de concert ?

Les dimensions hors tout nominales sont de 36 m de largeur × 18 m de profondeur × 12 m de hauteur , ce qui correspond à la désignation de taille impériale commerciale 120 pieds × 60 pieds × 40 pieds..

Le produit comprend-il une plateforme de scène ?

La configuration illustrée comprend une plate-forme de scène modulaire avec des garde-corps visibles et un accès par escalier. Le package de l"étape finale et les quantités de composants doivent être confirmés avant le devis.

Quel type de structure de toit est représenté ?

Le dessin illustre une grande charpente aérienne soutenue par plusieurs tours en treillis verticales, avec des poutres transversales et des éléments de contreventement.

Une couverture de toit étanche est-elle incluse ?

Une couverture de toiture n"est pas représentée sur le dessin. Tout ensemble de membranes ou de protection contre les intempéries doit être spécifié et confirmé séparément.

Les équipements d"éclairage et de sonorisation peuvent-ils être suspendus à la structure aérienne ?

Un tel équipement peut faire partie de l"utilisation prévue pour la production événementielle, mais les charges et positions de suspension autorisées ne peuvent pas être établies à partir de la seule image. Ils nécessitent une vérification spécifique au projet.

Que représente la dimension supplémentaire de 3 m ?

Le dessin montre un espacement auxiliaire de 3 m entre les positions de support. Sa relation avec la largeur hors tout nominale de 36 m et sa fonction structurelle doivent être confirmées dans le dessin final.

Les dimensions de la scène et des fermes peuvent-elles être personnalisées ?

Différentes dimensions et configurations peuvent être discutées. Toute modification de la largeur, de la profondeur ou de la hauteur nominale peut affecter la position des tours, les éléments de ferme, les connexions et l"agencement de support.

Cette structure peut-elle être utilisée à l"extérieur ?

L’adéquation extérieure dépend de la configuration complète, y compris le site, l’exposition au vent, la couverture du toit, l’équipement attaché, les conditions du sol et la vérification structurelle requise.

Le système utilise-t-il des composants de ferme modulaire ?

Oui. Le système illustré est assemblé à partir de plusieurs sections de fermes et ensembles de connexion plutôt que d"une unité fabriquée de façon permanente. Les types de connexion exacts doivent être confirmés.

DragonStage peut-il fournir la scène et la structure en un seul package ?

DragonStage peut discuter de la fourniture coordonnée des composants de scène et de ferme selon un dessin et une nomenclature confirmés.

Pourquoi choisir DragonStage

DragonStage fabrique et fournit des systèmes de scènes et de fermes modulaires pour les applications événementielles temporaires.

Pour les grandes scènes de concert, il est important de coordonner la structure en treillis, les tours de support, la plate-forme de scène, les composants d"accès et les exigences d"installation afin de préparer un ensemble d"équipements complet et précis.

Notre approche consiste à établir la configuration requise et les spécifications des composants avant de finaliser la fabrication et la fourniture.

Demander un devis

Pour un devis détaillé, veuillez fournir :

• Largeur, profondeur et hauteur hors tout requises

• Lieu d"événement et application intérieure/extérieure

• Exigences en matière de couverture de toit

• Éclairage, son, LED et autres détails de l"équipement

• Poids des équipements et positions d"installation proposées

• Dimensions et hauteur de la plateforme de scène

• Exigences relatives aux garde-corps et aux escaliers

• Conditions de sol et d"installation

• Quantité requise

DragonStage peut alors examiner la configuration prévue et préparer une proposition de fabrication et de fourniture correspondante.
