3752-BS300 Conception de ferme en aluminium à cinq tubes principaux à tube rond connectés par boulons pour les structures d"éclairage intérieur
Référence du fichier de dessin
Index des dessins
3752
Fichiers de dessin associés
3752-BS30(0,25 m).jpg

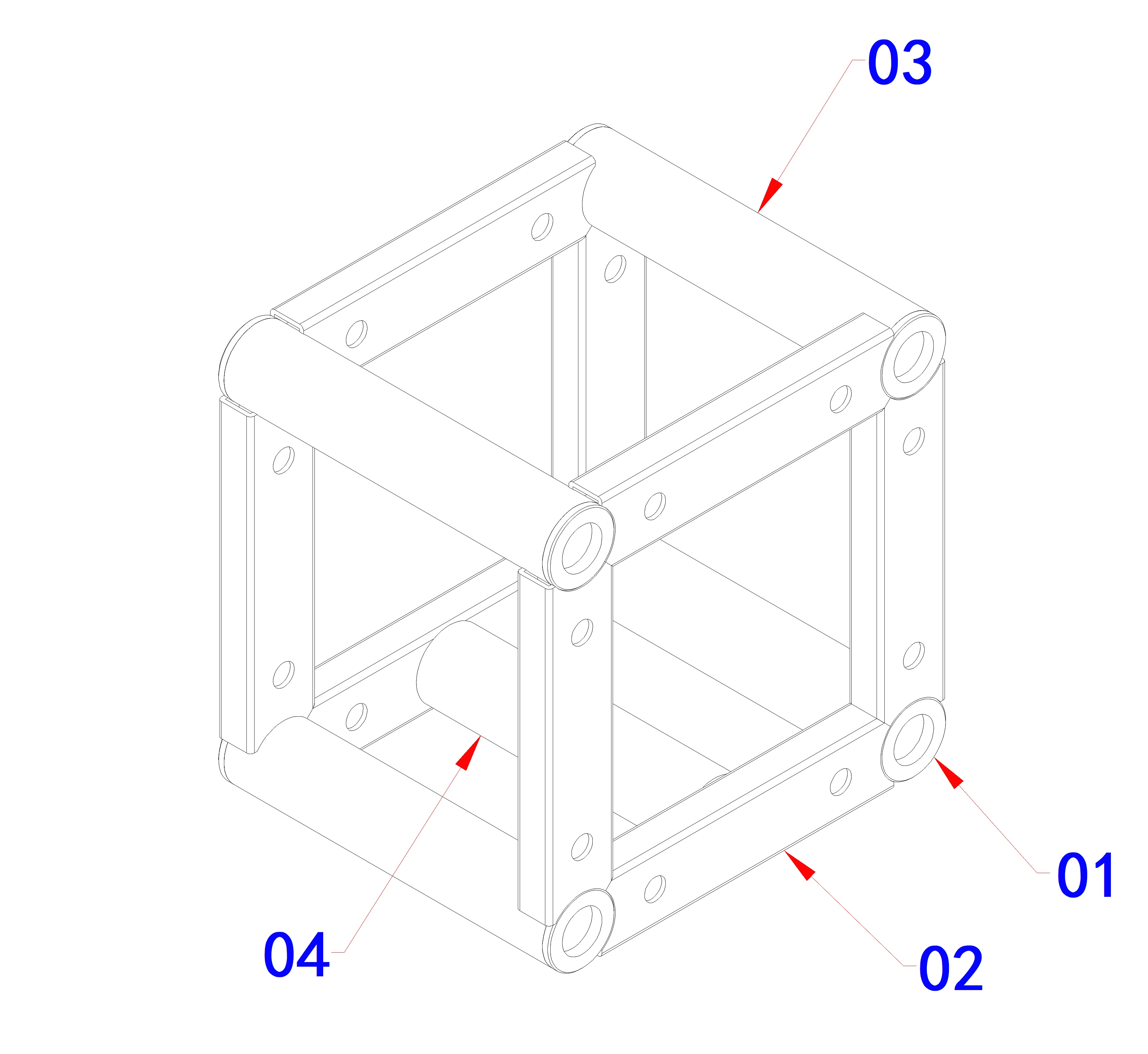

Le dessin ci-dessus représente le composant de ferme en aluminium boulonné à cinq tubes ronds principaux BS300 conçu pour les structures d"éclairage intérieur, les structures d"équipement de bar et les installations décoratives.
L"index des dessins est utilisé comme référence pour localiser les dessins CAO et les enregistrements de production associés.
Informations sur le dessin
Article
Détails
Index des dessins
3752
Série de dessins
Treillis boulonné à tube rond à cinq tubes principaux BS300
Type de structure
Composant de ferme en aluminium de longueur personnalisée
Application
Structure d"éclairage intérieur/Structure d"équipement de bar
Coupe transversale
Largeur 300 mm × Hauteur 300 mm
Tube principal
Tube rond en aluminium de 50 mm
Longueur disponible
0,25m
Environnement
Application intérieure
Matériel
Alliage d"aluminium
Système de connexion
Connexion par boulon
Type de dessin
Dessin CAO 2D
Objectif de conception
Composant de structure d"éclairage intérieur
3752-BS300 Conception de fermes à boulons à cinq tubes principaux pour barres intérieures et structures d"éclairage
Introduction
Cette archive de dessins présente le composant de ferme en aluminium à cinq tubes ronds principaux 3752-BS300 connectés par boulons, développé pour les structures d'éclairage intérieur, les installations d'équipement de bar et les applications d'événements décoratifs.
Le dessin est indexé sous la référence 3752et le fichier de dessin associé représente une configuration de longueur compacte fabriquée selon le même concept structurel BS300.
Différente des sections de fermes d"éclairage standard à longue portée, cette configuration BS300 est conçue comme un composant structurel court. La conception à cinq tubes principaux fournit des éléments structurels supplémentaires dans le cadre en treillis, ce qui le rend adapté aux applications intérieures nécessitant des dimensions compactes et des configurations d"installation personnalisées.
La série BS300 peut être intégrée dans des systèmes d"éclairage intérieur, des structures de bar et des cadres décoratifs personnalisés selon les exigences du projet.
Aperçu de la conception
Le 3752-BS300 adopte une structure modulaire en tube rond connecté par boulons.
Par rapport aux structures soudées fixes, les composants de fermes boulonnés offrent des avantages dans les domaines suivants :
Efficacité des transports ;
Commodité de stockage ;
Assemblage flexible ;
Configuration structurelle personnalisée.
La configuration à cinq tubes principaux offre un agencement structurel différent par rapport aux conceptions conventionnelles de fermes à quatre tubes principaux.
Ce type de composant de ferme compact est généralement sélectionné lorsque l"espace d"installation est limité et qu"un point de connexion visuel ou structurel plus solide est requis.
La méthode de connexion est un facteur important lors de la sélection des composants de structure temporaire. Différents systèmes de connexion, tels que la connexion par emboîtement, la connexion par boulons et la connexion par plaque, sont sélectionnés en fonction des exigences de l"application.
Pour plus d"informations sur les méthodes de connexion des fermes, consultez :
L' archive de conception 3752-BS300 comprend la configuration de dessin suivante :
Ferme à boulons à cinq tubes principaux BS300 × 0,25 m
Référence du dessin :
3752-BS30(0,25 m).jpg
Longueur:
0,25m
Application:
Convient aux structures d"éclairage intérieures compactes, aux cadres d"équipement de bar et aux sections de connexion décoratives.
Application dans l’éclairage intérieur et les structures de bars
Le composant de ferme relié par boulons à cinq tubes principaux BS300 est normalement intégré dans des structures intérieures complètes plutôt que utilisé indépendamment.
Les applications typiques incluent :
Structures d"éclairage de bar intérieures ;
Cadres décoratifs pour cabines de DJ ;
Structures de support pour l"éclairage des clubs ;
Structures de plafond décoratif;
Structures d"affichage d"exposition ;
Installations événementielles intérieures sur mesure.
Étant donné que les structures de divertissement intérieures nécessitent souvent des aménagements personnalisés, la configuration finale peut inclure :
Pour les structures d’éclairage intérieur et de divertissement, les composants individuels de la ferme ne constituent qu’une partie du système d’installation complet.
La configuration finale dépend :
Poids de l"équipement ;
Position d"installation ;
Méthode de support ;
Conditions du plafond ou de la structure du bâtiment ;
Facteurs de sécurité requis.
Les applications intérieures subissent généralement moins d’influences environnementales que les structures extérieures, mais les méthodes de chargement et de fixation des équipements restent des considérations importantes.
Le choix des matériaux affecte également les performances structurelles. L"alliage d"aluminium est largement utilisé dans les structures événementielles en raison de ses caractéristiques de légèreté, de sa résistance à la corrosion et de son aspect épuré.
Pour les futures demandes d"achat, cette archive de dessins peut être connectée à :
Ferme à boulons à tube rond à cinq tubes principaux BS300
Configuration produit possible :
Ferme à boulons à cinq tubes principaux BS300 × 0,25 m
Les archives de dessins démontrent la capacité de conception personnalisée de Dragon Stage, tandis que les pages produits fournissent des informations et des spécifications d"achat.
FAQ
1. À quoi sert principalement la ferme à boulons à cinq tubes principaux BS300 ?
La ferme à boulons à cinq tubes principaux BS300 est principalement conçue pour les structures d"éclairage intérieur, les cadres d"équipement de bar et les installations décoratives.
2. Pourquoi cette configuration BS300 ne mesure-t-elle que 0,25 m de long ?
La longueur courte est conçue pour les sections de connexion compactes, les aménagements personnalisés et les structures intérieures où les sections de fermes longues standard ne conviennent pas.
3. Quelle est la différence entre cette ferme d"éclairage BS300 et standard ?
Cette configuration BS300 utilise une structure à tube rond reliée par boulons avec cinq tubes principaux et est conçue principalement pour les structures intérieures personnalisées plutôt que pour les grilles d"éclairage conventionnelles à longue portée.
4. Les longueurs des fermes BS300 peuvent-elles être personnalisées ?
Oui. La longueur et la configuration peuvent être personnalisées en fonction des dimensions du projet, des exigences d"équipement et des conditions d"installation.
5. Dragon Stage peut-il fournir des solutions complètes de structure d"éclairage intérieur ?
Oui. Dragon Stage peut fournir des solutions personnalisées comprenant la sélection des fermes, la configuration structurelle et l"assistance à la fabrication.
Avis de conception
Les dessins présentés dans cette archive sont fournis à titre de référence pour démontrer la capacité de conception personnalisée de Dragon Stage.
La conception structurelle finale doit être confirmée en fonction des exigences réelles du projet, des conditions de charge, de l"environnement d"installation et des exigences de sécurité applicables.
