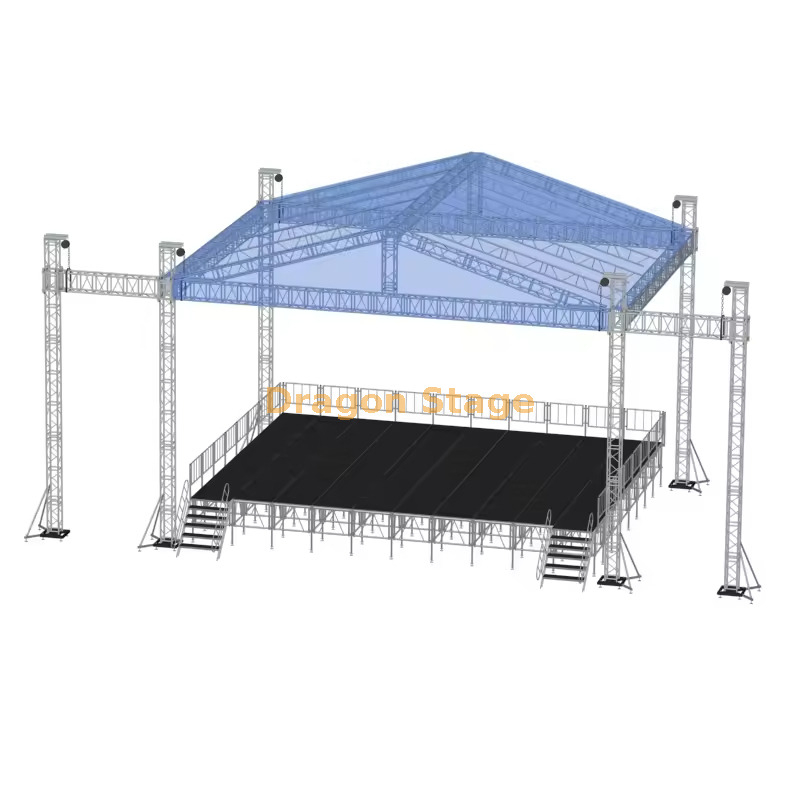

Système de fermes de toit de concert en aluminium couvert de 11x6x7m avec deux ailes de haut-parleur PA de 2m

poids d"emballage: 1830 kg

volume d"emballage: 16cbm

Informations sur le produit

Description du produit

Le système de fermes de toit de concert couvert DragonStage 11x6x7m est une structure temporaire complète de production d"événements conçue autour de trois zones coordonnées :

• le toit de la scène principale couverte

• la plateforme centrale de performance modulaire

• deux ailes d"enceintes de sonorisation latérales indépendantes

La structure principale de la toiture mesure :

11 m de large × 6 m de profondeur × 7 m de haut

environ:

36,1 pieds × 19,7 pieds × 23,0 pieds

Deux ailes d'enceintes supplémentaires de 2 m / 6,56 pieds s'étendent de la structure principale vers des tours extérieures séparées.

Cela crée une disposition à six tours qui sépare le toit central performant des deux positions latérales d’insonorisation.

Pour d'autres configurations de toit événementiel, voir Ferme de toit.

Toit de scène principal couvert de 11 m de large

La structure centrale présente une largeur principale nominale de :

11 m / 36,1 pieds

Cette largeur se réfère à la charpente principale du toit et n"inclut pas les ailes des enceintes latérales.

Par rapport à un toit plus petit de 10 m de large, la largeur de scène supplémentaire offre plus d"espace pour :

• dispositions d"interprétation plus larges

• configurations de bandes plus grandes

• éléments scéniques

• éclairage sur scène

• matériel de présentation

• zones de production d"événements

La largeur libre réelle de la représentation dépend de la position de la tour et de la disposition finale de la scène.

Profondeur du toit : 6 m

La structure principale a une profondeur nominale de :

6 m / 19,7 pieds

Cette configuration plus profonde donne au toit une plus grande couverture d"avant en arrière que les systèmes de scène compacts plus petits.

La charpente de toit représentée comprend plusieurs éléments transversaux s"étendant entre les lignes de fermes principales.

La profondeur couverte finale utilisable dépend de la géométrie de l"auvent, de la position des fermes et du dessin de production approuvé.

7 m de hauteur hors tout

La structure principale est spécifiée à environ :

7 m / 23 pieds de hauteur hors tout

Cela crée un espace aérien pour la charpente du toit en pente et les équipements de production.

La dimension de 7 m ne doit pas automatiquement être interprétée comme :

• hauteur de scène dégagée

• hauteur de suspension du line-array

• éclairage hauteur de travail

• hauteur de ferme interne utilisable

Ces dimensions doivent être confirmées à partir du dessin d’assemblage détaillé.

Auvent de toit en pente bleu

Contrairement à la configuration à cadre ouvert précédente, cette image du produit montre clairement un auvent bleu recouvrant le toit en pente.

La couverture du toit suit la géométrie inclinée de la structure principale du toit.

La spécification finale de la voilure doit confirmer :

• matériel

• poids du tissu

• couleur

• méthode de fixation

• exigence de résistance au feu

• propriétés imperméables

• dispositif de tension

L"image confirme la couverture visuelle du toit, mais pas ses spécifications techniques complètes.

Ailes d"enceintes de sonorisation jumelées de 2 m

Chaque côté du toit principal comprend un nominal :

Aile d"enceinte de 2 m / 6,56 pieds

reliant la structure principale à une tour extérieure indépendante.

Ces positions latérales peuvent être utilisées lors de la planification appropriée :

• systèmes de haut-parleurs line-array

• Équipement de sonorisation

• support sonore latéral

• équipement de production sélectionné

Pour les structures de support audio associées, voir Speaker & Line Array Truss.

Pourquoi utiliser des tours d"enceintes séparées ?

Une position dédiée au support sonore maintient le système de haut-parleurs à l’extérieur de l’ouverture principale de la scène.

Cela peut aider à séparer :

Domaine de performance principal

Artistes, instruments, éclairage de scène, éléments scéniques et équipement de présentation.

Zones audio latérales

Réseaux de lignes, équipements de sonorisation et composants de production sonore associés.

Cette disposition peut être plus pratique que de placer chaque élément suspendu à l’intérieur de la charpente centrale.

La disposition finale des enceintes doit toujours être basée sur le poids réel de l"enceinte, la configuration du réseau, la méthode de suspension et la capacité de support vérifiée.

Disposition à six tours

La structure illustrée utilise :

4 tours de toit principales

soutenant le toit central couvert.

2 tours d"enceintes latérales

soutenant les ailes gauche et droite du PA.

Cette disposition à six tours est l’une des caractéristiques clés du produit.

Il ne faut pas le confondre avec un système de toiture standard à quatre tours où tous les équipements d"éclairage et de sonorisation doivent être intégrés dans la charpente centrale du toit.

Largeur hors tout approximative, ailes latérales comprises

La largeur principale confirmée du toit est :

11m

avec:

Aile d"enceinte de 2 m de chaque côté

Un simple calcul d’implantation nominale donne :

11m + 2m + 2m = environ 15m

soit environ :

49,2 pieds

dans la direction du toit et de l’aile.

Cependant, 15 m doivent être traités uniquement comme une largeur approximative de disposition structurelle et non comme une empreinte extérieure confirmée.

La largeur totale finale dépend également de :

• dimensions de la tour

• socles

• stabilisateurs

• géométrie de connexion des ailes

• espacement final des tours

L"empreinte de l"installation doit donc être tirée du dessin fini.

Plateforme de scène modulaire assortie

La configuration illustrée comprend une scène modulaire surélevée sous le toit.

Les fonctionnalités visibles de la scène incluent :

• surface de pont noire

• structure de support modulaire

• garde-corps arrière

• garde-corps latéraux

• deux positions d"escalier d"accès

Les dimensions de la scène n"ont pas été fournies.

Pour cette raison, la plate-forme doit être sélectionnée séparément en fonction de la capacité événementielle requise et de la configuration des performances.

Les systèmes associés peuvent être trouvés sous Stage Platform.

Convient pour une utilisation en concert et en festival

Cette configuration peut être envisagée pour :

• concerts

• festivals de musique

• spectacles communautaires

• événements culturels

• concerts d"église

• spectacles scolaires

• divertissement d"entreprise

• productions en tournée

• scènes extérieures temporaires

• état des lieux de l"entreprise de location

Sa plus grande surface couverte de 11 × 6 m le rend plus adapté aux productions nécessitant plus de profondeur ou de largeur de scène qu"un toit compact pour petits événements.

Pour les applications associées, voir Événement de concert.

Principales caractéristiques

• Structure principale 11 × 6 × 7m

• Env. 36,1 × 19,7 × 23 pieds

• Configuration de fermes de toit inclinées en aluminium

• Auvent de toit bleu illustré

• Quatre tours de toit principales

• Deux tours d"enceintes latérales

• Six positions dans la tour au total

• Ailes PA jumelées de 2 m / 6,56 pieds

• Scène modulaire assortie illustrée

• Garde-corps arrière et latéraux illustrés

• Deux positions d"accès aux escaliers

• Zones latérales dédiées au support sonore

• Convient aux concerts et festivals

• Dimensions personnalisées disponibles

Note technique importante

Les informations confirmées à partir de l"image et des dimensions fournies comprennent :

• largeur du cadre principal : 11 m

• profondeur du cadre principal : 6 m

• hauteur du cadre principal : 7m

• deux ailes d'enceintes de 2 m

• quatre tours de toit principales

• deux tours latérales supplémentaires

• auvent de toit en pente

• scène modulaire illustrée avec garde-corps et escaliers

Les informations actuelles n"établissent pas :

• taille de la section de ferme

• alliage en aluminium

• dimensions du tube principal

• système de connexion

• spécification de l"auvent de toit

• charge sur le toit

• charge d"éclairage admissible

• charge suspendue pour haut-parleur

• résistance au vent

• ballast

• ancrage

• exigences de fondation

• dimensions de la scène

• charge de scène

• approbation technique spécifique au projet

Ces détails doivent être confirmés avant la fabrication et l"installation.

FAQ

Quelle est la taille du système de toiture principal ?

Le cadre principal mesure environ 11 m de large × 6 m de profondeur × 7 m de haut , soit 36,1 × 19,7 × 23 pieds..

Quelle est la largeur de chaque aile d’enceinte ?

Chaque aile latérale mesure environ 2 m / 6,56 pieds.

Les ailes d"enceintes sont-elles incluses dans la largeur principale de 11 m ?

Non. La dimension de 11 m se réfère à la charpente principale. Les ailes du haut-parleur s’étendent au-delà.

Quelle est la largeur totale approximative, y compris les deux ailes ?

La disposition structurelle nominale est d"environ 15 m avant que les bases des tours, les stabilisateurs et autres dégagements d"installation ne soient pris en compte.

Combien de tours sont utilisées ?

Le système illustré utilise six tours : quatre tours de toit principales et deux tours de haut-parleurs.

Le système comprend-il un auvent de toit ?

L"image fournie montre clairement un auvent de toit en pente bleu. Les spécifications finales du tissu doivent être confirmées avant le devis.

Peut-on installer des enceintes line-array sur les ailes latérales ?

Les structures des ailes sont conçues comme des positions de support de sonorisation distinctes, mais le poids réel des enceintes, la configuration du réseau, la méthode de suspension et les charges admissibles nécessitent une vérification.

La scène est-elle incluse ?

Une scène modulaire est présentée, mais ses dimensions et les spécifications de ses composants n"ont pas été fournies. Il devrait donc être confirmé dans le cadre du paquet final.

La scène illustrée comprend-elle des garde-corps ?

Oui. Des garde-corps sont représentés le long des bords arrière et latéraux.

Combien d’escaliers sont représentés ?

Deux positions d"escalier sont visibles dans la configuration fournie.

Ce système peut-il être utilisé en extérieur ?

Il peut être configuré pour une utilisation en extérieur, mais l"exposition au vent, les charges de la canopée, les conditions de support, l"ancrage ou le ballast et une vérification spécifique au projet sont requis.

Les dimensions peuvent-elles être personnalisées ?

Oui. La taille du toit, les dimensions de la scène, la hauteur totale et les configurations des ailes des enceintes peuvent être discutées en fonction du projet.

Pourquoi choisir DragonStage

DragonStage fabrique des fermes de toit modulaires en aluminium, des systèmes de support de scène et d"enceintes pour les applications de concerts et d"événements.

Cette configuration rassemble trois exigences normalement distinctes :

toit de scène couvert + plateforme de performance modulaire + ailes de haut-parleurs doubles

Pour les sociétés événementielles, la planification de ces éléments ensemble facilite la coordination de l"empreinte de la scène, de la position des tours, du système de sonorisation, de l"accès et de l"aménagement général du site avant la fabrication.

Demander un devis

Veuillez fournir :

• largeur et profondeur de toit requises

• hauteur hors tout requise

• dimensions et hauteur de la scène

• modèle et quantité d"enceintes

• poids du haut-parleur individuel/de la matrice

• hauteur de suspension préférée

• exigences en matière d"équipement d"éclairage

• exigences en matière de couverture de toit

• utilisation intérieure ou extérieure

• lieu de l"événement

• exigences en matière d"escaliers et de garde-corps

DragonStage peut alors confirmer la configuration finale du toit de scène et de l"aile PA.
