4273-BS300 Conception de ferme en aluminium connectée par boulon à tube rond incurvé personnalisé pour la structure d"éclairage de hall d"exposition
Référence du fichier de dessin
Index des dessins
4273
Fichier de dessin associé

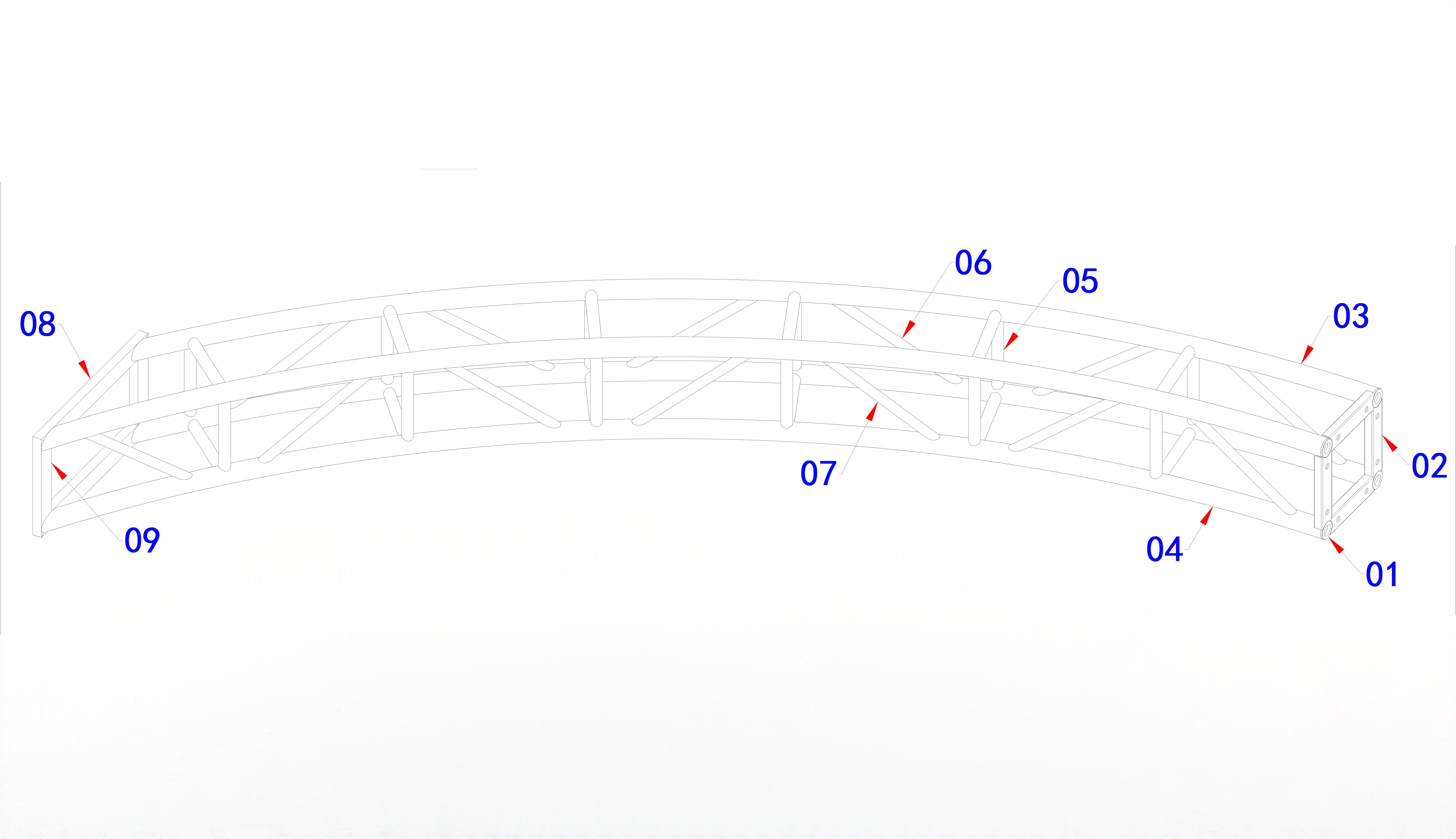

4273-BS300 (7,052 m) Ferme à boulons incurvés personnalisée.jpg
Le dessin ci-dessus représente une ferme en aluminium à tube rond incurvé BS300 personnalisée, connectée par boulons, conçue pour l"éclairage des halls d"exposition et les structures décoratives.
L"index des dessins est utilisé comme référence pour localiser les dessins CAO et les enregistrements de production associés.
Informations sur le dessin
Article
Détails
Index des dessins
4273
Série de dessins
Ferme boulonnée à tube rond incurvé BS300
Type de structure
Composant de ferme en aluminium incurvé personnalisé
Application
Structure d"éclairage de hall d"exposition/structure décorative
Coupe transversale
Largeur 300 mm × Hauteur 300 mm
Tube principal
Tube rond en aluminium de 50 mm
Longueur
7.052m
Environnement
Application intérieure
Matériel
Alliage d"aluminium
Système de connexion
Connexion par boulon
Type de dessin
Dessin CAO 2D
Objectif de conception
Composant de structure d"éclairage de hall d"exposition
Conception de ferme à boulons incurvés adaptée aux besoins du client 4273-BS300 pour la structure d"éclairage de hall d"exposition
Introduction
Cette archive de dessins présente le composant de ferme en aluminium à tube rond incurvé personnalisé 4273-BS300, connecté par boulons, développé pour les structures d'éclairage de halls d'exposition et les installations décoratives.
Le dessin est indexé sous la référence 4273et le fichier de dessin associé représente une configuration incurvée personnalisée à longue portée basée sur la conception de ferme à boulons en tube rond BS300.
Contrairement aux sections de ferme droite standard, cette ferme courbée BS300 est conçue pour créer une structure visuelle en forme d"arc pour les environnements d"exposition intérieurs, les arrangements d"éclairage et les cadres décoratifs.
Avec une longueur totale de 7,052 m , cette configuration démontre la capacité de personnalisation du système de fermes boulonnées BS300 pour les aménagements de sites spéciaux.
Aperçu de la conception
Le 4273-BS300 adopte une structure modulaire de tubes ronds incurvés connectés par boulons.
Par rapport aux structures soudées fixes, les composants de fermes boulonnés offrent des avantages dans les domaines suivants :
Efficacité des transports ;
Commodité de stockage ;
Assemblage flexible ;
Configuration structurelle personnalisée.
La conception incurvée permet à la structure de répondre à des exigences architecturales et visuelles spécifiques tout en conservant les avantages des systèmes de fermes en aluminium.
Les applications typiques incluent :
Cadres d"éclairage pour halls d"exposition ;
Structures décoratives intérieures ;
Systèmes d"éclairage pour lieux de divertissement ;
Structures d"affichage personnalisées.
La méthode de connexion est un facteur important lors de la sélection des composants de structure temporaire. Différents systèmes de connexion, tels que la connexion par emboîtement, la connexion par boulons et la connexion par plaque, sont sélectionnés en fonction des exigences de l"application.
Pour plus d"informations sur les méthodes de connexion des fermes, consultez :
Pour les structures en fermes courbes personnalisées, le composant de ferme courbe ne constitue qu’une partie du système complet.
La configuration finale dépend :
Portée globale ;
Exigences de courbure ;
Chargement de l"équipement ;
Structure de support ;
Environnement d"installation.
Par rapport aux fermes droites standard, les fermes courbes nécessitent un contrôle de fabrication supplémentaire car le rayon et la géométrie globale affectent directement la précision de l"assemblage.
L"alliage d"aluminium est largement utilisé dans les structures d"exposition et d"événements en raison de ses caractéristiques de légèreté, de sa résistance à la corrosion et de son aspect épuré.
Pour les futures demandes d"achat, cette archive de dessins peut être connectée à :
Botte de boulon de tube rond incurvé BS300
Configuration produit possible :
Ferme incurvée BS300 × 7,052 m
Applications associées :
Ferme d"éclairage d"exposition ;
Structure incurvée décorative ;
Cadre d’événement en salle.
Les archives de dessins démontrent la capacité de conception personnalisée de Dragon Stage, tandis que les pages produits fournissent des informations et des spécifications d"achat.
FAQ
1. À quoi sert principalement la ferme incurvée 4273-BS300 ?
La ferme incurvée 4273-BS300 est principalement conçue pour les structures d"éclairage de halls d"exposition, les cadres décoratifs et les installations événementielles intérieures personnalisées.
2. Qu"est-ce qui différencie cette ferme BS300 des fermes courbées standard ?
Cette configuration est personnalisée avec une longueur plus longue de 7,052 m et est conçue spécifiquement pour les aménagements structurels des halls d"exposition.
Oui. La longueur, la courbure et la configuration structurelle peuvent être personnalisées selon les exigences du projet.
4. Pourquoi utiliser des fermes boulonnées pour les structures d"exposition ?
Les fermes boulonnées offrent des avantages en matière de transport, de stockage et d"installation flexible par rapport aux structures soudées permanentes.
5. Cette structure peut-elle être utilisée à l’extérieur ?
Cette conception spécifique est destinée aux applications d’exposition en intérieur. Les applications extérieures nécessitent une prise en compte supplémentaire des conditions environnementales et des exigences structurelles.
Avis de conception
Les dessins présentés dans cette archive sont fournis à titre de référence pour démontrer la capacité de conception personnalisée de Dragon Stage.
La conception structurelle finale doit être confirmée en fonction des exigences réelles du projet, des conditions de charge, de l"environnement d"installation et des exigences de sécurité applicables.
